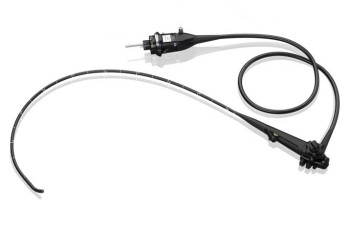

Гибкий видеоэндоскоп: устройство, разновидности и критерии выбора

Что такое гибкий эндоскоп

Гибкий эндоскоп — инструмент для визуального исследования и предусмотренных вмешательств через естественные или сформированные доступы. Его вводимая часть способна изгибаться, а управляемый дистальный участок позволяет изменять направление наблюдения. Конкретное назначение определяет конструкцию: гастроскоп, колоноскоп, бронхоскоп и другие исполнения не являются универсальной заменой друг другу.

Видеопроцессор, источник света и монитор образуют внешнюю систему, но сам эндоскоп содержит ключевые элементы доступа и изображения. У видеоэндоскопа чувствительный элемент располагается в дистальном узле; у фиброэндоскопа передача изображения организована иначе, через оптическую систему. Совпадение общего назначения ещё не означает одинаковую совместимость с внешними блоками.

Выбор эндоскопа начинается с перечня исследований и инструментальных задач. Нужно учитывать не только наружный диаметр, но и рабочую длину, характеристики канала, направление и диапазон изгиба, организацию аспирации и подачи сред. Отдельная важная часть решения — возможность корректно обрабатывать и хранить конкретную модель.

Вводимая трубка, управляемый участок и блок управления

Вводимая трубка объединяет механическую оболочку, элементы передачи изображения и света, каналы и управляющие связи. Её свойства определяют поведение инструмента при работе. Жёсткость, гибкость и способность передавать вращение нельзя оценить по одной фотографии. Конструкция может включать специальные решения, но их наличие и диапазон регулирования зависят от модели.

Управляемый участок отличается от остальной трубки. Изменение его положения осуществляется через органы управления; максимальные паспортные углы описывают конструктивные возможности в предусмотренных условиях. Они не являются рекомендацией к применению усилия. Сопротивление движению или изменение поведения требуют оценки, а не преодоления за счёт более сильного воздействия на рукоятки.

Блок управления содержит регуляторы изгиба, кнопки и клапаны. Расположение органов управления влияет на удобство, особенно при длительной работе и смене инструментов. На демонстрации полезно оценивать аппарат вместе с теми принадлежностями и перчатками, которые используются в учреждении, сохраняя предусмотренные условия проверки.

Соединительный кабель и коннектор обеспечивают связь с внешней системой. Они могут включать оптические, электрические и жидкостные интерфейсы. Переходник не всегда решает несовместимость поколений: процессор должен поддерживать конкретную модель и её функции. Подключение «по форме разъёма» является недостаточным основанием.

Какие характеристики описывают гибкий эндоскоп

Канал — не просто отверстие заданного диаметра

Совместимость инструмента определяется не только наружным диаметром. Важны рабочая длина, форма дистальной части, гибкость, ограничения при изгибе и назначение сочетания. Инструмент, который проходит в прямом положении, может иметь ограничения при другом положении эндоскопа. Эти вопросы решают по документации, а не экспериментальной попыткой проталкивания.

Занятый канал влияет на свободный проход жидкости и работу аспирации. Поэтому номинальный диаметр не описывает условия во время вмешательства с введённой принадлежностью. Если требуется одновременно несколько функций, проверяют предусмотренную конфигурацию каналов, клапанов и внешних устройств.

Каналы являются сложными для очистки поверхностями. Наличие автоматического репроцессора не отменяет проверки совместимости адаптеров и выполнения необходимых подготовительных этапов. Один неподключённый канал способен нарушить процесс даже при формально успешно завершённой программе.

Матрица совместимости перед закупкой

Изображение: почему разрешение монитора не решает всё

Качество изображения формируется всей цепочкой: дистальной оптикой, чувствительным элементом, освещением, обработкой сигнала и монитором. Экран с большим числом пикселей не восстанавливает детали, которых нет в исходном сигнале. Аналогично цифровое увеличение может облегчить просмотр, но не равно увеличению оптического разрешения.

Специальные режимы наблюдения зависят от совместимости эндоскопа с платформой. Нельзя обещать их наличие только потому, что они перечислены в рекламе процессора. Для каждой функции уточняют поддерживаемые модели, версии и необходимые компоненты. Диагностическая интерпретация при этом остаётся профессиональной задачей врача.

При проверке полезно оценивать равномерность и стабильность изображения, работу управления и наличие артефактов в предусмотренных тестовых условиях. Дефекты кабеля, поверхности оптики или соединения не следует маскировать изменением яркости. Сохранение картинки не доказывает исправность всех функций эндоскопа.

Герметичность, обработка и оборот оборудования

Проверка герметичности нужна для выявления повреждений, через которые жидкость может проникнуть во внутренние пространства. Её метод и место в последовательности обработки задаются инструкцией. Используют совместимый тестер и адаптер; произвольное давление или самодельное подключение не заменяют установленную процедуру.

После применения эндоскоп проходит предусмотренный маршрут обработки. Он включает не только воздействие химического средства, но и удаление загрязнений, работу с каналами, ополаскивание, сушку и условия хранения согласно применимому процессу. Кратковременная продувка не должна автоматически считаться полноценной сушкой каналов.

Количество эндоскопов рассчитывают с учётом времени исследования, полного оборота и резерва. Если обработка занимает значительную часть цикла, приобретение одного инструмента с высокой функциональностью не обеспечивает непрерывную работу кабинета. В план включают место для загрязнённых изделий, чистый маршрут и идентификацию каждого экземпляра.

Практический разбор: новый эндоскоп для старого процессора

Учреждение хочет заменить изношенный гастроскоп, сохранив стойку. Новый инструмент имеет подходящий диаметр и канал, но принадлежит другому поколению. Первым действием должна быть проверка официальной совместимости с имеющимся процессором и источником света. Список модели стойки без её точной конфигурации недостаточен.

Если совместимость подтверждена, отдельно проверяют доступность нужных режимов и принадлежностей. Может оказаться, что базовая визуализация поддерживается, а часть функций — нет. Это не обязательно неисправность, но должно быть отражено в решении до закупки.

Последний этап — обработка. Существующий репроцессор и шкаф могут потребовать других адаптеров либо не поддерживать новую модель. Экономия на сохранении видеостойки теряет смысл, если полный оборот эндоскопа не обеспечен. Итоговая проверка должна охватывать путь от подключения до следующего использования.

Ошибки и способы их предотвратить

Частые вопросы

Видеоэндоскоп и фиброэндоскоп — одно и то же? Нет, способ формирования и передачи изображения различается. Это влияет на внешнюю систему и возможности документирования.

Можно ли заменить рабочий инструмент более тонким? Не всегда. Наряду с диаметром проверяют длину, назначение, форму и ограничения конкретного канала.

Почему важна сушка каналов? Остаточная влага имеет значение для безопасного хранения после обработки. Решение должно обеспечивать предусмотренные условия внутри каналов, а не только сухую наружную поверхность.

Что включить в акт приёмки? Идентификацию эндоскопа и совместимых блоков, проверку основных функций, комплектность клапанов и адаптеров, документацию по обработке и обучение. Результат должен относиться к конкретному серийному экземпляру и поставленной конфигурации.

Почему наружный диаметр и канал решают разные задачи

Наружный диаметр характеризует габарит вводимой части, а внутренний канал — доступ для инструмента и сред. Их связь определяется конструкцией, поэтому нельзя по одному числу вычислить возможности другого. Более тонкий эндоскоп может иметь иной набор функций, а больший канал — требовать другого наружного исполнения.

При введении принадлежности в канал изменяется свободное сечение. Значение имеет не только номинальный размер инструмента, но и его положение, форма и гибкость. Поэтому производительность аспирации без инструмента не описывает все рабочие ситуации с занятым каналом. Сравнение должно учитывать предполагаемую комбинацию функций.

Рабочая длина принадлежности должна соответствовать эндоскопу и задаче. Слишком короткий инструмент не достигает предусмотренной области, а внешне похожий длинный может иметь иные ограничения. Ведомость принадлежностей полезно составлять по конкретным сочетаниям, особенно при наличии в отделении нескольких эндоскопов разных серий.

Клапаны и адаптеры являются частью функционального тракта. Их отсутствие, износ или неправильная сборка могут менять работу подачи и аспирации. Поэтому комплектность не ограничивают самим эндоскопом и кабелем: проверяют все съёмные элементы, необходимые для использования и обработки.

Документирование состояния и планирование замены

У каждого экземпляра полезно сохранять идентификацию, историю обслуживания и результаты предусмотренных проверок. Это помогает различать повторяющийся дефект конкретного инструмента и проблему внешней стойки. Если один и тот же эндоскоп нестабилен на нескольких совместимых системах, а другие работают нормально, техническая гипотеза отличается от ситуации, когда проблема возникает у всех инструментов на одном процессоре.

Сравнение выполняют только в разрешённых сочетаниях и безопасных тестовых условиях. Перестановка на заведомо несовместимую платформу ради диагностики не является допустимым экспериментом. Решение о ремонте должно опираться на установленный сервисный процесс.

При планировании замены учитывают не только износ. Новая модель может потребовать изменения обработки, адаптеров, хранения и обучения. Поэтому обновление одного эндоскопа иногда затрагивает несколько участков инфраструктуры. Эти связи лучше выявить до заказа, сохранив возможность сравнить полный объём изменений.

Резервный эндоскоп должен быть не просто исправным, но и подходящим для конкретных задач. Если его канал или длина отличаются, часть процедур может быть недоступна. Такой резерв полезен, однако его возможности следует описать честно, не считая его безусловной заменой основному инструменту.
