При перекрытии выхода инфузионной системы насос не всегда немедленно регистрирует окклюзию. Давление нарастает по мере деформации шприца и линии, а время обнаружения зависит от расхода и механики сборки. Разбираем физическую модель, смысл порога давления и ограничения стендовой проверки.
Почему движение привода не равно доставке жидкости

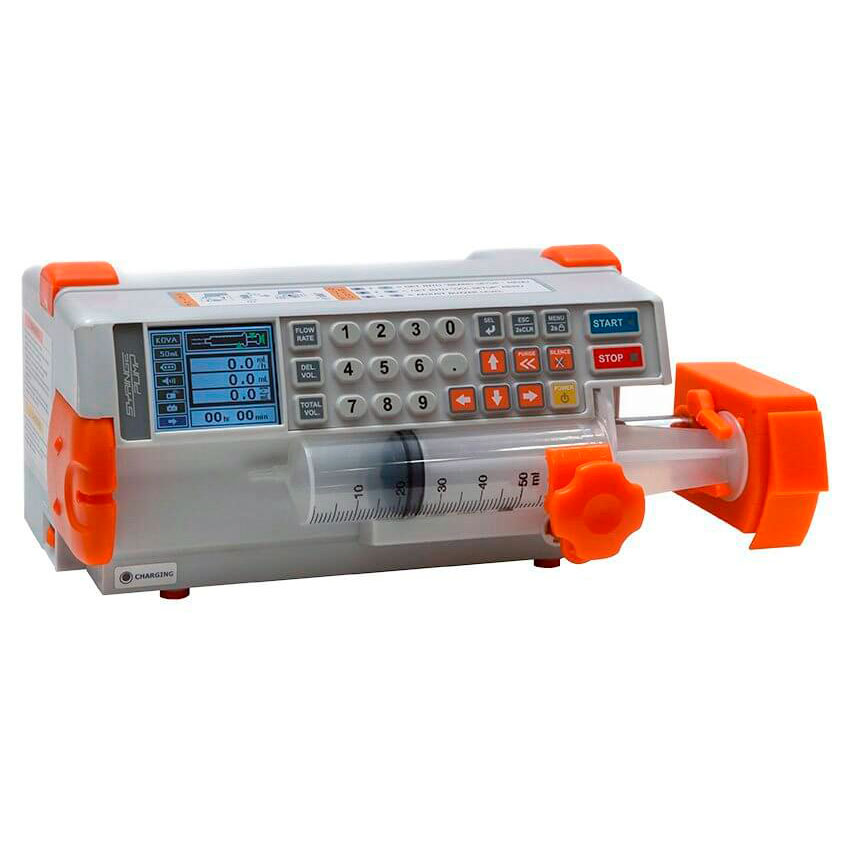

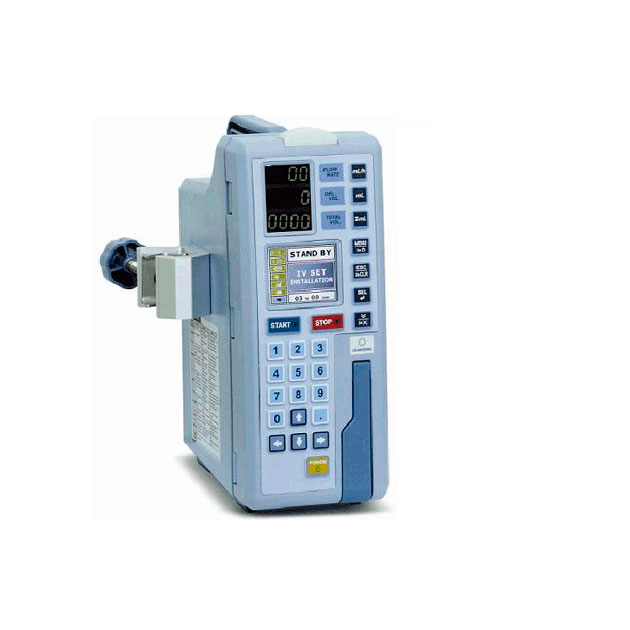

Привод шприцевого насоса перемещает поршень, но часть перемещения может расходоваться на упругую деформацию элементов. Если выход перекрыт, жидкость практически не поступает через него, а система накапливает объём за счёт растяжения трубок и деформации шприца. Это состояние нельзя описать только числом установленной скорости.
Насос может оценивать давление по усилию привода либо получать данные от предусмотренного датчика в линии. Точка и принцип измерения различаются. Поэтому одинаковая цифра давления в интерфейсах двух моделей не означает идентичного способа обнаружения окклюзии.
Податливость системы и запасённый объём
В локальной линейной модели эффективная податливость C = ΔV/ΔP связывает накопленный объём с повышением давления. Она зависит от шприца, линии, соединителей и состояния системы. Термин «эффективная» важен: это свойство всей проверяемой сборки, а не только материала трубки.
Если расход привода Q постоянен, выход полностью закрыт и другими эффектами можно пренебречь, время нарастания давления приблизительно t = CΔP/Q. Формула объясняет зависимость, но не является алгоритмом конкретного прибора. Реальная система имеет трение, нелинейность, начальное давление и программные задержки.
| Фактор | Влияние в упрощённой модели | Что требуется уточнить |
|---|---|---|
| Большая податливость | Больше накопленного объёма при том же перепаде | Фактический комплект шприца и линии |
| Меньший расход | Дольше нарастает давление | Рабочий диапазон и методика измерения времени |
| Больший перепад до порога | Больше времени и накопления | Исходное давление и принцип тревоги |
| Неполное перекрытие | Часть жидкости продолжает выходить | Баланс входа и выхода вместо формулы полного закрытия |
Учебный расчёт задержки
Предположим, условная податливость равна 0,002 мл/мм рт. ст., а необходимое повышение давления — 200 мм рт. ст. Тогда накопленный объём составит 0,4 мл. При расходе 4 мл/ч его накопление в идеальной модели займёт 0,1 часа, то есть 6 минут. При 1 мл/ч — 24 минуты.
Числа служат только для иллюстрации механики и не задают допустимые пороги или время обнаружения для клинической работы. Фактические характеристики проверяют по документации конкретного насоса, шприца и линии. Нельзя использовать учебное время как основание считать длительное отсутствие тревоги нормальным.
| Условный объём накопления | Расход | Время в модели | Практический смысл |
|---|---|---|---|
| 0,4 мл | 4 мл/ч | 6 мин | Сравнительная исходная оценка |
| 0,4 мл | 2 мл/ч | 12 мин | Уменьшение расхода вдвое удваивает время |
| 0,4 мл | 1 мл/ч | 24 мин | Малый поток усиливает значение податливости |
Важно согласовать единицы. Если Q дан в мл/ч, расчёт сначала даёт часы. Ошибка перевода в минуты может изменить результат в шестьдесят раз. Давление и податливость также должны использовать одну шкалу единиц.
Исходное давление и рабочая нагрузка
До окклюзии система уже может работать при ненулевом давлении, связанном с сопротивлением линии и условиями на выходе. Для оценки времени имеет значение дополнительный перепад до условия тревоги, а не только абсолютная уставка. При разных исходных состояниях одинаковый порог может достигаться за разное время.
Однако снижение порога не является универсальным решением: условия эксплуатации и алгоритмы различаются, а неверная настройка способна приводить к нежелательным прерываниям. Настройки выбирает уполномоченный специалист в рамках инструкции и клинической задачи. Инженерная модель объясняет зависимость, но не назначает значение.
Накопление и постокклюзионный выброс
После повышения давления система содержит упруго запасённый объём. При изменении сопротивления на выходе этот объём способен высвободиться. Поэтому тревога об окклюзии относится не только к отсутствию подачи, но и к состоянию нагруженной линии.
B. Braun описывает для Perfusor Space функцию автоматического уменьшения болюса после окклюзионной тревоги. Это характеристика конкретной реализации, а не обещание полного устранения риска в любой системе. Наличие функции не отменяет предусмотренного порядка действий с линией.
Материал не описывает освобождение окклюзии у пациента. Нельзя просто открывать нагруженную линию ради проверки, выходит ли жидкость. Клинические действия выполняются по инструкции и принятому протоколу; техническое исследование проводят на безопасной тестовой системе.
Совместимость шприца как измерительное условие
Геометрия шприца участвует в преобразовании перемещения привода в объём. Механические свойства влияют на трение и податливость. Поэтому принадлежность, внешне подходящая к держателю, не становится автоматически допустимой для точной подачи и контроля давления.
В материалах BD отмечается связь несовместимых шприцев с нарушением подачи, обнаружения окклюзии и непрерывности потока. Для конкретного насоса проверяют перечень разрешённых изделий и выбранный профиль. Название в меню должно соответствовать фактическому расходному материалу.
Разбор: на малой скорости тревога появилась позднее
В учебном испытании одной и той же сборки при меньшей скорости время окклюзионной тревоги выросло. Это согласуется с моделью накопления давления. Но соответствие общему принципу не подтверждает, что прибор уложился в собственную спецификацию.
Сравнивают результат с заявленными условиями: типом шприца, длиной линии, порогом, исходным давлением и режимом. Если испытание выполнено иначе, прямое сравнение с паспортной таблицей может быть некорректным. Нужно либо привести условия к методике, либо явно ограничить вывод.
Разбор: после замены линии изменилось время обнаружения
При неизменном насосе и шприце другая линия может изменить податливость и сопротивление. Если тревога срабатывает позже, это не обязательно отказ датчика давления. Возможна другая механическая динамика сборки; одновременно необходимо исключить неполное перекрытие и изменение условий измерения.
Повторяют предусмотренный тест с документированной конфигурацией, сохраняя одинаковую точку регистрации времени. Сравнение «от нажатия кнопки» и «от фактического перекрытия» описывает разные интервалы. Для коротких тестов эта разница может существенно повлиять на результат.
Полное и частичное ограничение потока
При частичном ограничении выходной поток не равен нулю. Скорость накопления определяется разностью Qвход − Qвыход. Если на некотором давлении достигается равновесие ниже порога, простая тревога высокого давления может не описывать всю ситуацию с фактической подачей.
Это не означает, что конкретный насос обязательно пропустит проблему: возможны дополнительные алгоритмы. Но оно показывает, почему тест полного перекрытия не проверяет все варианты нарушения доставки. Оцениваемую функцию следует называть точно.
Изменение высоты и гидростатическая составляющая
Перепад высоты в заполненной жидкостью системе связан с гидростатическим давлением: ΔP = ρgΔh. Для воды изменение высоты на 10 см соответствует приблизительно 0,98 кПа, или 7,4 мм рт. ст. Это физическая оценка, не рекомендация по размещению насоса. Реальная схема и положение точек определяют знак и влияние перепада.
При стендовом сравнении положение насоса, анализатора и выходной точки должно быть документировано. Если между двумя испытаниями изменилась высота, различие давления может иметь гидростатическую составляющую. Преждевременно относить её к неисправности датчика без учёта геометрии нельзя.
Повторяемость времени и границы модели
Время тревоги может изменяться между повторами из-за исходного механического состояния, трения и начального давления. Поэтому полезно сохранять серию, а не выбирать единственное наиболее удобное значение. Если испытательная процедура предусматривает подготовку системы, её одинаковое выполнение является условием сопоставимости.
При оценке t = CΔP/Q неопределённость расхода, податливости и перепада влияет на итог. Например, увеличение принятой C на 10% при остальных неизменных параметрах увеличивает прогноз времени на 10%. Но если C существенно зависит от давления, постоянный коэффициент уже недостаточен. Тогда линейная формула остаётся только качественным объяснением, а числовое заключение строят на измерениях по утверждённой методике.
Результат испытания относится к проверенной сборке. Его нельзя без основания распространять на другой размер шприца, другую линию или иной алгоритм контроля давления, даже если сам насос остаётся тем же.
Что записать в протокол
| Группа | Необходимые сведения |
|---|---|
| Насос | Модель, ПО, режим и используемая функция контроля |
| Сборка | Шприц, линия, соединители и их совместимость |
| Условия | Расход, порог, начальное давление и тестовая нагрузка |
| Время | Определение начала и конца интервала |
| Измерение | Контрольный прибор, его точность и калибровка |
| Результат | Серия значений, применимый допуск и ограничения |
Проверка проводится без пациента и по разрешённой методике. Самодельное нагружение линии не заменяет совместимый анализатор и может дать неверный либо небезопасный результат. Приборы и принадлежности рассматривают как единую систему.
Почему число давления не является мерой введённого объёма
Одинаковое давление может соответствовать разному накопленному объёму при разной податливости. В учебной модели C = 0,001 и 0,003 мл/мм рт. ст. при одинаковом ΔP = 200 мм рт. ст. дают соответственно 0,2 и 0,6 мл. Поэтому по одному давлению нельзя надёжно вычислить возможный выход жидкости после изменения нагрузки без знания системы.
Аналогично счётчик «введено» может отражать расчётное перемещение привода в рамках модели насоса. Его значение необходимо интерпретировать согласно инструкции, особенно при остановках и нештатных состояниях. Он не является универсальным независимым датчиком жидкости, фактически прошедшей в пациента.
Содержательный разбор окклюзии связывает три наблюдения: движение привода, давление и выходной поток. Когда они рассматриваются совместно, становится понятно, почему исправный механизм подачи, правильная скорость в меню и наличие тревоги ещё не описывают всю динамику инфузионной системы.
