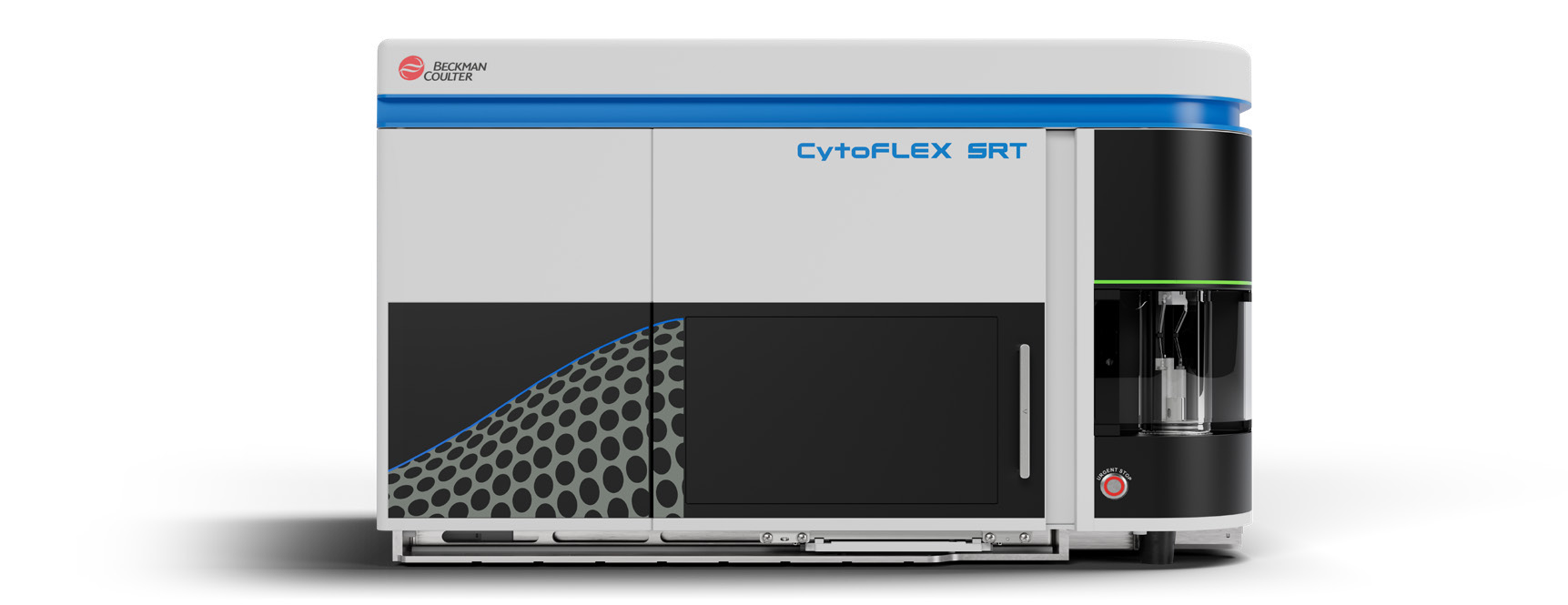

Клеточный сортер: формирование капель, задержка и баланс чистоты с выходом

Клеточный сортер — проточная система, которая не только измеряет свойства отдельных событий, но и физически направляет выбранные клетки в отдельные ёмкости. В капельном сортере решение о принадлежности клетки к целевой популяции должно быть точно связано с каплей, в которой она покидает струю. Поэтому качество результата определяется одновременно аналитической идентификацией, гидродинамикой, синхронизацией и условиями сбора.

Для лаборатории важно различать три результата: сколько нужных клеток удалось получить, насколько полученный материал чист и в каком состоянии клетки дошли до последующего этапа. Высокая чистота при очень малом выходе может не решить задачу. Большое число зарегистрированных команд сортировки не равно числу жизнеспособных клеток в пробирке. Эти показатели следует оценивать раздельно и указывать, каким способом каждый из них получен.

От оптического события к физической капле

Сначала клетка проходит область оптического измерения. Система регистрирует светорассеяние и флуоресценцию, а программа проверяет, соответствует ли событие заданной логике выделения. Ниже по струе жидкость разделяется на капли. Нужная капля получает электрический заряд и отклоняется в поле; остальные направляются по предусмотренному маршруту. Между распознаванием и отделением капли проходит определённое время.

Параметр drop delay связывает момент регистрации клетки с моментом зарядки соответствующей капли. Ошибка этой связи приводит к тому, что система корректно распознаёт целевое событие, но физически отклоняет другую порцию жидкости. На экране аналитические гейты могут выглядеть безупречно, а фактический выход окажется низким. Поэтому настройка сортировки является самостоятельной процедурой, отличной от настройки флуоресцентных каналов.

Современные платформы могут автоматически формировать струю, определять задержку и контролировать положение боковых потоков. Автоматизация уменьшает зависимость от ручных действий, но не делает процесс независимым от состояния жидкости, сопла и образца. При нарушении стабильности система может останавливать подачу или восстанавливать поток. Правила продолжения после такой остановки должны быть предусмотрены лабораторной процедурой.

Почему высокая скорость не всегда даёт больше материала

В одной капле либо рядом с ней могут оказаться несколько клеток. Если целевая и нежелательная клетка находятся слишком близко, прибор должен выбрать между сохранением целевого события и риском загрязнения собираемой фракции. В режиме приоритета чистоты такая ситуация обычно вызывает отказ от сортировки данной капли. Поэтому увеличение частоты событий способно повысить число отказов быстрее, чем полезный выход.

Скорость анализа, частота образования капель и скорость поступления целевых клеток — разные величины. Первая описывает зарегистрированные события, вторая — физическое разбиение струи, третья зависит ещё и от доли нужной популяции. Для редкой популяции большая нагрузка может означать преимущественно рост числа соседних нецелевых событий. Сравнивать режимы лучше по фактическому количеству пригодных клеток за весь рабочий цикл, включая остановки и контроль.

Показатель	Что характеризует	Почему одного показателя недостаточно
Чистота собранной фракции	Долю целевых событий среди повторно исследованных	Не показывает, сколько исходных целевых клеток потеряно
Эффективность команд сортировки	Соотношение выполненных сортировок и отказов по правилам прибора	Не равна физическому восстановлению клеток в ёмкости
Восстановление в приёмной ёмкости	Соотношение найденных клеток и ожидаемого числа отсортированных	Зависит от метода подсчёта, объёма и потерь при обращении
Выход целевых клеток	Сколько пригодного целевого материала получено относительно исходного	Требует корректной оценки исходного количества и доли популяции
Жизнеспособность	Состояние клеток по выбранному валидированному признаку	Не доказывает сохранение всех функций для дальнейшей задачи

Названия и формулы показателей в программном обеспечении разных производителей могут отличаться. В отчёте необходимо приводить определение и знаменатель, а не только слово «эффективность». Особенно легко ошибиться, сравнивая число событий, капель и клеток: одна капля может содержать больше одного события, а один клеточный агрегат — регистрироваться как сложный объект.

Выбор режима: чистота, обогащение или одиночная клетка

Режим сортировки определяет, как программа поступает с соседними событиями. При обогащении приоритетом становится сохранение целевых клеток, даже если рядом находится нецелевой объект. При приоритете чистоты потенциально загрязнённые капли исключаются. Для размещения отдельных клеток в лунки добавляется требование отсутствия второй целевой клетки в той же порции.

Эти варианты нельзя ранжировать как хороший и плохой. Они отвечают разным задачам. Обогащение может быть полезным предварительным этапом, но его результат нельзя выдавать за высокочистую фракцию без проверки. Строгий режим одиночных событий уместен для соответствующего формата анализа, но уменьшение числа собранных клеток в нём может быть ожидаемым следствием выбранной логики.

Приоритет	Типичный принцип решения	Главное ограничение
Обогащение	Сохранить целевое событие при допустимом присутствии соседних объектов	Более высокая примесь нецелевых клеток требует последующей оценки
Чистота	Отказаться от капли при риске попадания нежелательного события	Потеря части целевых клеток, особенно при плотном потоке
Одиночное событие	Принять каплю только при соблюдении условий одиночности	Команда сортировки не заменяет подтверждение содержимого лунки
Несколько независимых фракций	Применить отдельную логику к каждому направлению сбора	Нужны понятные приоритеты при пересечении гейтов и конфликтах

Зона защиты вокруг целевой капли учитывает близкие события, которые способны попасть в собираемый объём или нарушить уверенность решения. Более строгие условия увеличивают число отказов. Размеры этой зоны и допустимые комбинации режимов являются характеристиками конкретной системы; переносить числовые настройки между платформами без верификации нельзя.

Аналитическая логика должна быть определена до запуска

Сортер выполняет правила, а не понимает биологическую задачу. Если целевой гейт включает мусор, агрегаты или неверно компенсированные события, прибор аккуратно соберёт именно их. Поэтому отдельно проверяют идентификацию клеточной популяции, исключение несоответствующих объектов, пригодность окрашивания и стабильность измерения. Аналитические ошибки предшествуют физическому разделению и затем становятся ошибками состава материала.

При нескольких направлениях сбора важно проверить пересечение логических условий. Два гейта могут частично включать одни и те же события; программа использует установленный порядок решения конфликтов. Для воспроизводимости сохраняют иерархию популяций и логические связи, а не только итоговые названия пробирок. Вторая смена должна иметь возможность понять, почему событие направлялось именно в эту фракцию.

Одиночность также имеет два уровня. Исключение клеточных дублетов по параметрам импульса уменьшает попадание агрегатов в аналитический гейт. Контроль соседних событий в струе относится уже к капельной сортировке. Один уровень не заменяет другой: хорошо выделенная одиночная клетка может оказаться рядом с другой в капле, а агрегат способен соответствовать ошибочно выбранному аналитическому правилу.

Контроль физического сбора

После сортировки результат оценивают на материале из приёмной ёмкости. Повторный анализ позволяет проверить чистоту, но требует учитывать малое число событий и потери при отборе контрольной части. Для редких фракций сам контроль может расходовать существенную долю результата, поэтому его объём и способ планируют заранее. Отсутствие контроля нельзя компенсировать отчётом о числе команд.

Количество клеток определяют выбранным методом с понятной неопределённостью. Ошибка объёма, неполное перемешивание и оседание влияют на сравнение с программным счётчиком. Если подсчёт выполняется другим прибором, необходимо согласовать, какие объекты он считает клетками. Разные критерии исключения повреждённых клеток или агрегатов создают расхождение даже при исправном сортере.

Для планшетного формата добавляется пространственная задача: капля должна попадать в заданную лунку, а идентификатор события — соответствовать её координате. Сохранённая индексная информация полезна для связи исходного фенотипа с дальнейшим результатом, но не подтверждает сама по себе, что в лунке находится одна жизнеспособная клетка. Требуется проверка всего процесса размещения.

Проблема результата	Что разделить при поиске причины	Какие данные нужны
Чистота ниже ожидаемой	Ошибку гейта, спектральную коррекцию, соседние события и неточность потока	Исходные файлы, режим, частоту отказов и повторный анализ фракции
Команд много, клеток мало	Синхронизацию капель, попадание в ёмкость и потери при подсчёте	Проверку задержки, журнал остановок, объём и метод подсчёта
Высокая чистота, низкий выход	Ожидаемые отказы строгого режима и избыточную нагрузку событиями	Долю целевой популяции, число отказов и итоговый целевой выход
Пустые или неоднозначные лунки	Координаты, одиночность событий и последующую обработку	Карту планшета, индексные данные и независимую проверку содержимого
Ухудшение состояния клеток	Исходное состояние, длительность процесса и совместимость условий сбора	Сопоставимый контроль до и после процесса, время и обращения с пробой

Разбор 1. Ускорение увеличило число отказов

При сортировке редкой популяции оператор увеличивает подачу образца. Число анализируемых событий в секунду растёт, но целевых клеток в конце получено почти столько же. Программа показывает заметное увеличение отказов. Чистота остаётся высокой, поэтому возникает ошибочное впечатление, что аппарат просто не достигает заявленной производительности.

Разбор начинают с доли нужной популяции и отношения зарегистрированных событий к физической работе капельной системы. При плотном потоке целевая клетка чаще оказывается рядом с нецелевой. Выбранный режим защищает чистоту и исключает такие капли. Следовательно, рост аналитической нагрузки не обязан превращаться в пропорциональный рост выхода.

Сравнивают режимы по фактически полученным целевым клеткам за полное время, включая остановки, а не по максимальному счётчику событий. В пределах валидированного процесса оценивают более устойчивую нагрузку и пригодность исходного материала. Если задача допускает обогащение, это должно быть отдельным осознанным решением с последующим контролем примеси, а не скрытой заменой требований к чистоте.

Разбор 2. Гейты правильные, но пробирка почти пустая

На аналитических диаграммах целевая популяция определяется уверенно, число команд соответствует ожиданиям, однако независимый подсчёт обнаруживает значительно меньше клеток. Простая перестройка гейта не объясняет расхождение. Необходимо отделить аналитическое распознавание от доставки в приёмную ёмкость.

Проверяют актуальность калибровки сортировки, стабильность струи и зафиксированные события автоматического восстановления. Затем оценивают положение приёмной ёмкости, допустимость её формата и способ обращения с собранным материалом. Отдельно воспроизводят подсчёт с учётом объёма и однородности суспензии. Эти проверки позволяют локализовать проблему, не приписывая все потери одной причине.

Если выявлена нестабильность физического разделения, результаты затронутого интервала рассматривают отдельно. Если поток исправен, а расхождение обусловлено подсчётом либо последующим переносом, изменяют соответствующий этап процедуры. Отчёт должен разделять число распознанных событий, число команд и фактическое восстановление. Только тогда можно оценить, где именно возникла потеря.

Как сравнивать сортеры для лаборатории

Начинают с задач: анализ редких популяций, получение нескольких фракций, размещение одиночных клеток или подготовка материала к последующим исследованиям. Затем сопоставляют оптическую панель, число направлений сбора, допустимые ёмкости, средства контроля потока и возможности записи индексных данных. Максимальная скорость является лишь одним параметром и должна рассматриваться вместе с чистотой и выходом в нужном сценарии.

Для медицинского материала особенно важны предназначение системы, применимые процедуры биологической безопасности и условия работы с аэрозолями. Наличие закрывающейся крышки не равно подтверждённой защите от аэрозольного переноса. Конкретные меры определяются оценкой риска учреждения и документацией оборудования; исследовательская конфигурация не становится диагностической автоматически.

При приёмке полезно заранее определить набор демонстрационных задач и критерии результата. Проверяют не только успешный запуск, но и восстановление после допустимой остановки, прослеживаемость настроек, сохранение файлов и доступность обслуживания. Обучение должно включать распознавание непригодного процесса, поскольку автоматическая система также нуждается в решении, когда результат принимать нельзя.

Частые вопросы

Является ли сортер обычным цитометром с дополнительной пробиркой?

Нет. Кроме аналитической части он содержит систему физического разделения с синхронизацией, зарядкой и направлением капель. Её контроль имеет самостоятельное значение и не заменяется успешной проверкой оптических каналов.

Почему высокая чистота может сочетаться с низким выходом?

Строгая логика исключает капли с риском примеси. Это защищает состав фракции, но теряет часть целевых клеток. Оценивать следует оба показателя и соответствие конечной задаче.

Доказывает ли режим Single наличие одной клетки в лунке?

Он задаёт условия принятия события системой, но результат зависит также от аналитического выделения, физической доставки и последующего обращения с планшетом. При необходимости одиночность подтверждают независимым этапом.

Можно ли сравнивать проценты эффективности разных аппаратов?

Только после проверки определений. Один показатель может описывать отказы капель, другой — восстановление клеток или общий выход. Без одинакового знаменателя численные значения несопоставимы.

Нужно ли пересчитывать клетки после сортировки?

Если конечная задача требует известного количества, программного числа команд недостаточно. Метод оценки фактического количества и чистоты должен быть предусмотрен заранее, с учётом ограниченного объёма редкой фракции.
