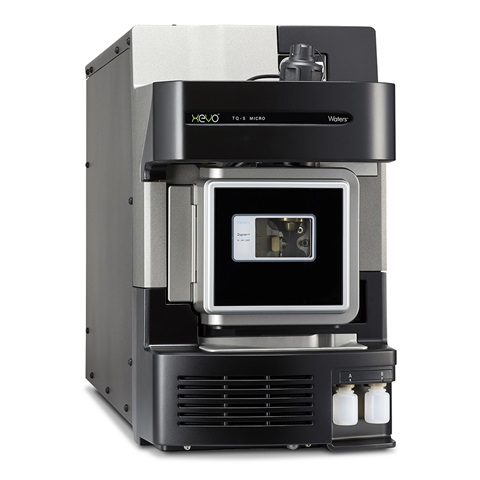

Клиническая LC-MS/MS-система: тройной квадруполь, MRM и внутренний стандарт

LC-MS/MS — сочетание жидкостной хроматографии и тандемной масс-спектрометрии. Хроматограф разделяет компоненты образца во времени, источник переводит вещества в ионную форму, а масс-спектрометр отбирает и регистрирует определённые ионы. В количественной клинической аналитике часто используется тройной квадруполь с режимом мониторинга выбранных реакций, MRM. Его задача — измерять заданные соединения в сложной биологической матрице с подтверждёнными характеристиками метода.

Высокая селективность не делает результат автоматически достоверным. Совместно выходящие вещества могут менять ионизацию, похожие соединения — давать близкие переходы, а неправильная интеграция — превращать хороший исходный сигнал в ошибочную концентрацию. Поэтому клиническая LC-MS/MS-система включает пробоподготовку, стандарты, контроль качества и правила проверки данных наравне с самим прибором.

Что делает каждый узел

Узел	Функция	Типичный признак проблемы
Жидкостный хроматограф	Ввод и временное разделение компонентов	Смещение удерживания, изменение формы пика, нестабильное давление
Источник ионизации	Образование ионов из элюата	Падение отклика, загрязнение, матричное подавление
Первый квадруполь	Отбор иона-предшественника по отношению массы к заряду	Потеря чувствительности или селективности при неправильной настройке
Столкновительная ячейка	Фрагментация выбранных ионов	Изменение распределения продуктов при неверных условиях
Второй анализирующий квадруполь	Отбор заданного продукта фрагментации	Нарушение характеристик выбранного перехода
Детектор и программа	Регистрация интенсивности, интеграция и расчёт	Насыщение, неверные границы пика, ошибочный пересчёт

Название «тройной квадруполь» отражает архитектуру, но средний элемент прежде всего выполняет функцию столкновительной ячейки. Для количественного анализа важен согласованный маршрут от ввода до детектора. Улучшение одной паспортной характеристики не компенсирует недостаточное разделение или нестабильную подготовку образца.

Электроспрей и биологическая матрица

В источнике электроспрея поток жидкости превращается в заряженные капли; по мере удаления растворителя формируются ионы, поступающие в масс-анализатор. На процесс влияют состав элюента, поток, сопутствующие вещества и параметры источника. Поэтому одинаковое количество аналита в чистом растворителе и в экстракте биологического материала может давать разную интенсивность.

Снижение отклика называют ионным подавлением, увеличение — усилением ионизации. Оба явления относятся к матричному эффекту. Они не равны потере вещества при экстракции: при низком извлечении аналит физически не попадает в конечный экстракт, а при матричном эффекте изменяется его отклик в источнике. Эти механизмы требуют разных проверок и не должны объединяться одним словом «чувствительность».

Хроматографическое отделение мешающих компонентов и подходящая пробоподготовка уменьшают риск. Но нельзя считать, что современный источник полностью устраняет матрицу. Проверка должна охватывать реальные типы образцов и ожидаемые особенности, а не только удобный стандартный раствор.

MRM: переход, а не полная идентификация

В режиме MRM задают пару: ион-предшественник и характерный продукт его фрагментации. Прибор последовательно наблюдает нужные переходы, формируя хроматограммы интенсивности во времени. Такой подход обеспечивает селективную количественную регистрацию, однако один переход не является абсолютным доказательством химической идентичности.

Для проверки используют совокупность признаков: время удерживания, дополнительные переходы, их относительные интенсивности и отсутствие значимой интерференции. Требования задаются конкретным методом. Изомерные или изобарные соединения могут нуждаться в достаточном хроматографическом разделении. Увеличение числа переходов не всегда заменяет работу с колонкой и условиями разделения.

Ионное отношение имеет смысл при достаточном качестве сигналов. У нижней границы количественного определения дополнительный переход может быть слабым, а шум — относительно значительным. Пределы принятия устанавливают при валидации, а не выбирают после просмотра спорного образца. Если критерий не выполнен, результат проходит установленную процедуру проверки.

Время накопления и число точек на пике

Dwell time — время наблюдения отдельного перехода в цикле регистрации. Цикл включает также переключения и другие интервалы. Чем больше одновременно наблюдаемых переходов, тем сложнее сохранить достаточную длительность наблюдения каждого и достаточное число точек на узком хроматографическом пике. Это ограничение следует учитывать при расширении панели.

Если цикл слишком длинный относительно ширины пика, интеграция становится менее устойчивой: профиль описывается малым числом точек. Если время наблюдения каждого перехода чрезмерно сокращено, может ухудшиться отношение сигнала к шуму. Универсального оптимального значения для всех методов нет; параметры согласуют с реальной шириной пиков и требуемой чувствительностью.

Планирование регистрации по временным окнам позволяет наблюдать переход в ожидаемой области выхода вещества. Но при смещении удерживания пик может оказаться вне окна. Поэтому такой подход требует контроля хроматографии. Автоматический подбор времён полезен, однако не освобождает от проверки данных при переносе метода или смене колонки.

Внутренний стандарт: что он компенсирует

Внутренний стандарт вносят в определённом количестве и используют отношение отклика аналита к его отклику. Изотопно-меченый аналог часто ведёт себя сходно с определяемым соединением, поэтому способен учитывать часть вариабельности подготовки и ионизации. Его эффективность зависит от того, на каком этапе он внесён и насколько действительно сопоставимо поведение.

Если стандарт добавлен после экстракции, он не отражает потери на предыдущем этапе. Если его время удерживания отличается или он подвергается другим матричным влияниям, компенсация может быть неполной. Значимы чистота стандарта, стабильность, возможный вклад в канал аналита и корректность концентрации рабочего раствора.

Отклик внутреннего стандарта следует рассматривать отдельно, а не скрывать внутри отношения. Сильно уменьшившийся сигнал может указывать на подавление, ошибку внесения или проблему ввода. Полученная после нормирования правдоподобная концентрация не является достаточным основанием для автоматического выпуска.

Наблюдение	Возможная причина	Что сравнить
Упали аналит и внутренний стандарт в отдельной пробе	Матричное подавление или проблема ввода	Другие пробы, подготовку, форму пиков и повтор по процедуре
Снизился только внутренний стандарт	Ошибка внесения, интерференция, особенности стандарта	Журнал подготовки и его отдельную хроматограмму
Нарушилось ионное отношение	Интерференция, слабый сигнал, неправильная интеграция	Оба перехода и удерживание
Сигнал появляется в холостой пробе после высокой	Перенос или загрязнение	Последовательность вводов и холостые образцы
У всех веществ изменилось удерживание	Состав элюента, поток, температура, колонка	Состояние хроматографической части
Узкие пики описаны редкими точками	Недостаточная частота цикла	Число одновременных переходов и временные окна

Калибровка концентрации и настройка масс — разные операции

Настройка масс-спектрометра обеспечивает корректный отбор и регистрацию ионов. Калибровка количественного метода связывает отношение откликов с содержанием аналита. Успешная техническая настройка не подтверждает правильность приготовления калибраторов и не заменяет контроль серии.

Калибраторы должны соответствовать задаче и особенностям метода. Для эндогенных соединений выбор матрицы может быть сложным, поскольку полностью свободного от аналита биологического материала нет. Подход к приготовлению и присвоению значений должен быть обоснован. Нельзя без проверки считать чистый раствор эквивалентным сыворотке или другой биологической жидкости.

Форма калибровочной зависимости, взвешивание и диапазон устанавливаются при разработке. Высокий коэффициент корреляции не гарантирует приемлемую ошибку у нижней границы. Анализируют отклонения отдельных уровней и характеристики контрольных образцов. Изменение модели ради прохождения конкретной серии требует установленного основания и прослеживаемости.

Разбор 1. Панель расширили, низкие концентрации стали нестабильными

В работающий метод добавили несколько соединений и дополнительные переходы. Хроматография внешне не изменилась, но низкие контрольные уровни стали хуже воспроизводиться. Проверка показывает увеличение числа одновременно регистрируемых каналов и изменение времён наблюдения. Это техническая причина, которую легко пропустить, если оценивать только итоговую концентрацию.

Сравнивают число точек на пике, отношение сигнала к шуму и расписание переходов до и после изменения. Проверяют, не увеличилось ли время переключений полярности и не перекрываются ли слишком широкие окна. Корректировку выполняют в рамках разработки метода, затем повторно подтверждают затронутые характеристики. Нельзя считать добавление аналита чисто программной операцией без аналитических последствий.

Если после оптимизации регистрации проблема сохраняется, исследуют интерференции и изменение матрицы. Расширение панели могло сопровождаться другой подготовкой или растворителем. Важно сравнивать полные версии метода, чтобы не приписывать все изменения одному параметру.

Разбор 2. Концентрация выглядит нормальной, но внутренний стандарт почти исчез

В единичном образце программа рассчитала концентрацию в ожидаемом диапазоне, однако площадь внутреннего стандарта значительно отличается от серии. Проверяют, не произошло ли подавление ионизации, ошибочное внесение, потеря объёма или неправильный ввод. Сначала оценивают исходные хроматограммы; повторный расчёт по тому же сомнительному сигналу не является независимой проверкой.

При предусмотренном методикой повторе после разведения или новой подготовки сравнивают и концентрацию, и восстановление отклика стандарта. Если изменились оба, выясняют влияние матрицы и корректность пересчёта. Если стандарт отсутствует из-за ошибки внесения, нормирование не выполняет задуманную функцию, даже когда программа выдала число.

Результат выпускают только после выполнения критериев метода. Для предотвращения повторения устанавливают правила предупреждения по внутреннему стандарту и проверяют их передачу в рабочий процесс. Система автоматизации должна помогать заметить исключение, а не скрывать его за рассчитанным отношением.

Что проверяют при выборе и внедрении

Критерий	Содержание проверки	Практический результат
Аналитическая задача	Соединения, матрицы, диапазоны, требуемая селективность	Понятное техническое задание вместо выбора по максимальной чувствительности
Пробоподготовка	Извлечение, матричный эффект, стабильность	Воспроизводимый материал на входе системы
Регистрация	Переходы, цикл, ширина пиков, окна	Достаточное качество количественного сигнала
Контроль	Калибраторы, независимые уровни, холостые пробы	Выявление смещения, переноса и ошибок серии
Инфраструктура	Газы, вытяжка, питание, растворители, отходы	Устойчивые условия и безопасное обслуживание
Данные	Роли, журнал, интеграция, архив	Восстановление каждого решения по результату

Для количественного клинического метода оценивают селективность, повторяемость, смещение, диапазон, пределы, перенос, стабильность и другие применимые характеристики. Список и критерии зависят от назначения; набор случайных паспортных тестов прибора не заменяет валидацию аналитического маршрута.

Эксплуатация и изменение метода

Источник, расходные элементы и хроматографический тракт постепенно загрязняются. Обслуживание выполняют по документации, учитывая химические и электрические риски. После значимого вмешательства подтверждают пригодность системы контрольной процедурой. Прямая работа с высоковольтными и вакуумными узлами относится к подготовленному сервисному персоналу.

Смена колонки, партии стандартов, версии программы или параметров интеграции может повлиять на результат. Не все изменения требуют одинакового объёма проверки, но каждое должно быть оценено. Особенно важно сохранять исходные данные и историю ручной интеграции: график с изменёнными границами пика способен дать другое число без изменения измеренного сигнала.

Диагностический статус определяется конкретной конфигурацией и применением, а не наличием марки LC-MS/MS. Технический обзор не является подтверждением регистрации прибора или набора в определённой стране. Лаборатория сопоставляет документацию системы, методики и собственный разрешённый маршрут.

Частые вопросы

MRM гарантирует отсутствие интерференций?

Нет. Селективность оценивают вместе с удерживанием, дополнительными переходами и проверкой матриц. Некоторые соединения требуют лучшего разделения.

Внутренний стандарт исправляет любую ошибку?

Он учитывает только те влияния, которым подвергается сопоставимо с аналитом. Ошибка до его внесения или несходное поведение могут остаться нескомпенсированными.

Можно ли добавить много аналитов без повторной проверки?

Добавление меняет нагрузку регистрации и иногда подготовку. Необходимо оценить затронутые характеристики, включая низкие концентрации и число точек на пике.

Достаточно хорошей калибровочной кривой?

Нет. Нужны независимые контроли, проверка образцов и критерии качества исходных сигналов. Кривая не выявляет все образец-специфические эффекты.

Почему нужен холостой образец после высокой концентрации?

Он помогает обнаружить перенос. Последовательность и критерии устанавливают при проверке метода, поскольку перенос способен исказить следующий низкий результат.
