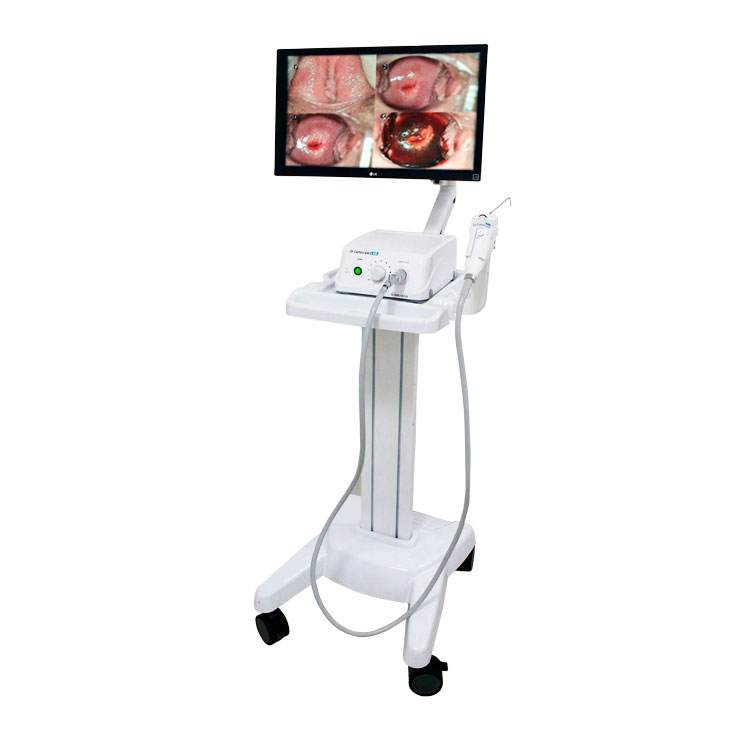

Кольпоскоп — оптическая или цифровая система увеличенного наблюдения тканей в гинекологической практике. Прибор обеспечивает освещение, увеличение и удобную рабочую дистанцию; видеокомплектация позволяет документировать изображение. Диагностическую оценку выполняет специалист, а изображение не заменяет морфологическое исследование, когда оно показано.
Качество кольпоскопии зависит от всей цепочки: освещения, оптики, устойчивости штатива, фокусировки и воспроизведения цвета. Цифровой зум и крупный экран не компенсируют недостаточную исходную детализацию. При выборе важно разделить наблюдение в окуляры, регистрацию камерой и последующую работу с архивом.
Оптическое увеличение и поле зрения
При увеличении масштаба обычно уменьшается видимое поле. Обзорная ступень помогает ориентироваться, а более высокая — рассматривать детали. Максимальная кратность имеет смысл только вместе с разрешением, глубиной резкости и стабильностью изображения. Чрезмерный масштаб затрудняет удержание нужного участка в поле зрения и усиливает заметность движения.
Рабочее расстояние определяет пространство между объективом и исследуемой областью. Оно должно обеспечивать доступ инструментам и удобную позу врача. Если ради фокусировки приходится постоянно перемещать весь штатив, возрастает риск касания кресла и нарушения выбранного положения. Точная подача головки помогает выполнить небольшую коррекцию без перестановки основания.
Бинокулярная оптика даёт пространственное восприятие через два оптических канала. Диоптрийная коррекция настраивает окуляры под пользователя, но не исправляет дефект изображения, загрязнение или несоосность. При сменной работе полезно понимать, какие настройки индивидуальны и какие относятся к аппарату.
Освещение и цифровое изображение
Регулируемая освещённость нужна для разных условий наблюдения. Слишком яркий блик может скрывать детали, хотя средняя яркость выглядит высокой. Оптический фильтр меняет спектральные условия и применяется для определённых задач; он не должен восприниматься как автоматический распознаватель патологии.
Камера получает изображение через оптический тракт или встроенный цифровой модуль. Разрешение матрицы не равно разрешению итоговой записи: результат ограничивают объектив, адаптер, фокус, экспозиция и сжатие. Полезно сравнивать сохранённые файлы при одинаковом поле зрения, а не демонстрационные изображения на разных мониторах.
Баланс белого, обработка и экран влияют на цвет. При динамическом наблюдении важно сохранять сопоставимые условия съёмки и отмечать применённые режимы. Изменение оттенка после обновления программы не следует автоматически трактовать как изменение тканей. Исходные файлы и сведения о способе получения изображения помогают корректному сравнению.
Штатив как часть диагностического инструмента
Напольное основание, шарнирный рычаг и крепление к креслу создают разные рабочие траектории. В узком кабинете удобство определяется не только габаритами в хранении, но и зоной перемещения во время осмотра. Колёса и тормоза проверяют на фактическом покрытии пола.
После отпускания головки изображение должно сохранять выбранное положение в пределах характеристик конструкции. Самопроизвольное опускание рычага нельзя компенсировать усилием руки на протяжении каждого осмотра. Регулировку балансировки и ремонт выполняют по сервисной документации.
Система хранения должна связывать кадр с пациенткой, исследованием и описанием. Общая папка с файлами, названными по дате, создаёт риск перепутывания. Раздельные права доступа, резервное копирование и экспорт без потери исходных данных важнее декоративного оформления отчёта.
Как оценивать детализацию на демонстрации
Для сравнения двух кольпоскопов используют одинаковый объект, освещение и поле зрения. Если один аппарат показывает меньшую область на весь экран, субъективно он кажется подробнее, хотя полезная детализация может не отличаться. Поэтому сначала согласуют масштаб, затем оценивают различимость близких структур, равномерность резкости и устойчивость фокуса.
Проверка должна включать окулярное наблюдение и сохранённый файл, если нужны оба режима. Хороший оптический тракт может быть ограничен неудачным адаптером камеры. Обратная ситуация также возможна: программное повышение резкости создаёт выразительные контуры, но не добавляет исходной информации. Сравнивать следует оригинальные кадры без декоративной обработки.
Для врача важна возможность быстро возвращаться от детального участка к обзору. Поэтому время смены увеличения, сохранение ориентации и удобство фокусировки оценивают как часть качества. Это особенно заметно при длительной работе, когда формально высокий предел увеличения используется редко.
Архив как продолжение оптической системы
В цифровом кабинете изображение проходит несколько преобразований: камера, программа, экспорт, медицинская информационная система и экран просмотра. На каждом этапе возможны изменение разрешения и потеря метаданных. Проверка только живой картинки оставляет эту часть цепочки без контроля.
Полезный тест состоит в сохранении исследования с несколькими кадрами, поиске по идентификатору и открытии экспортированного файла на другом рабочем месте. При этом проверяют правильность порядка кадров и возможность отличить оригинал от копии с отметками. Если система допускает изменение подписи, история должна позволять восстановить, что было сделано.
Резервная копия считается практически полезной после тестового восстановления. Наличие внешнего диска или облачной подписки ещё не доказывает, что изображения и база связей восстановятся вместе. Потеря связи между файлом и пациенткой может быть столь же существенной, как потеря самого файла.
Границы измерительных функций
Линия или круг на экране становятся измерительным инструментом только при известном масштабе. Если изменилось оптическое увеличение или положение объекта, прежняя калибровка может оказаться неприменимой. Поэтому измерения размеров требуют предусмотренной производителем процедуры и понимания ограничений.
Цифровая аннотация помогает обозначить участок, но сама по себе не доказывает его точный размер или характер. Цветовая обработка также не является независимым диагностическим тестом. В отчёте важно различать наблюдение врача, результат измерительной функции и визуальную отметку.
При обучении сотрудников полезно разбирать случаи, когда одинаковый объект выглядит по-разному из-за фокуса, блика и масштаба. Такой разбор формирует устойчивую привычку сначала проверять условия получения изображения и только затем обсуждать содержательные различия.
Оптический и цифровой путь нужно принимать отдельно
При вводе кольпоскопа полезно выполнить две независимые проверки: наблюдение через предусмотренную оптику и полный путь цифрового документирования. Первая оценивает удобство и изображение для врача, вторая — пригодность сохранённого материала для последующего просмотра.
Если камера является дополнительной опцией, уточняют, сохраняется ли доступ к окулярам, какие адаптеры входят в комплект и как выполняется настройка. Оптический делитель может менять распределение света между путями; это свойство конфигурации, а не универсальный недостаток.
После установки фиксируют рабочие настройки, чтобы сотрудники могли воспроизводить сопоставимые условия. Такая организация полезнее попытки каждый раз субъективно получить наиболее яркую картинку.
Функциональные узлы и их роль
| Узел или функция | Что делает | Что важно проверить |
|---|---|---|
| Объектив и окуляры | Формируют увеличенное изображение и рабочую дистанцию. | Поле зрения, резкость по полю, настройки пользователя. |
| Осветитель | Обеспечивает световой поток и регулируемую яркость. | Равномерность, блики, нагрев и доступные фильтры. |
| Штатив | Удерживает головку и позволяет позиционирование. | Тормоза, диапазон движения, устойчивость. |
| Камера | Переводит оптическое изображение в цифровое. | Фокус, цвет, разрешение сохранённого файла. |
| Архив | Хранит изображения с данными исследования. | Идентификация, экспорт и восстановление копии. |
Как сопоставлять комплектации
| Критерий | Ключевой вопрос |
|---|---|
| Оптическая задача | Для обзорного осмотра и документирования мелких деталей нужны разные сочетания поля зрения и увеличения. |
| Эргономика врача | Высота кресла, угол окуляров и положение рычага определяют нагрузку на шею и спину. |
| Документирование | Фото и видео требуют разных объёмов хранения. |
| Стабильность цвета | Сопоставление исследований требует контролируемых условий получения изображения. |
| Обработка поверхностей | Головка, рукоятки, кабели и рабочая зона имеют разные требования к очистке. |
Оптическая задача
Для обзорного осмотра и документирования мелких деталей нужны разные сочетания поля зрения и увеличения. Покупка по максимальной кратности часто оставляет без внимания наиболее используемую обзорную ступень.
Сравните изображение на одинаковом тестовом объекте и рабочем расстоянии. Оцените переход между масштабами, сохранение фокуса и возможность вернуться к прежней области.
Эргономика врача
Высота кресла, угол окуляров и положение рычага определяют нагрузку на шею и спину. Универсальная паспортная высота не описывает удобство для нескольких сотрудников.
Проведите примерку рабочего места с креслом и инструментальным столиком. Проверьте доступ правой и левой рукой, движение основания и отсутствие контакта с пациенткой.
Документирование
Фото и видео требуют разных объёмов хранения. Автоматическая компрессия может ухудшать детали, а неподписанный кадр легко теряет связь с исследованием.
Получите тестовый экспорт и откройте его вне программы. Уточните формат, сохранение оригинала, способ привязки к карте и доступ к архиву при смене компьютера.
Стабильность цвета
Сопоставление исследований требует контролируемых условий получения изображения. Экран с яркой насыщенной картинкой не обязательно обеспечивает достоверную передачу оттенков.
Оцените настройку баланса белого, сохранение режима съёмки и воспроизводимость при повторном включении. Не используйте рекламные видеоролики как единственный критерий качества.
Обработка поверхностей
Головка, рукоятки, кабели и рабочая зона имеют разные требования к очистке. Протирание оптики неподходящим средством может повредить покрытие.
Согласуйте совместимые материалы и доступность защитных принадлежностей. Проверьте, можно ли очищать часто касаемые элементы без нарушения юстировки и скрытых загрязняемых полостей.
Практические разборы
На экране резкость хуже, чем в окулярах
Последовательно оценивают фокус адаптера, настройки камеры, разрешение потока и способ вывода. Увеличение цифрового масштаба не устраняет оптическую расфокусировку. Сохранённый кадр сравнивают с прямым изображением на одном объекте, чтобы отделить дефект регистрации от особенностей экрана.
При высокой кратности изображение дрожит
Причиной может быть движение основания, люфт шарнира, натяжение кабеля или вибрация пола. Прежде чем считать оптику недостаточной, проверяют механическую цепь. Стойкость аппарата оценивают в реальном кабинете, где рядом перемещается персонал.
Повторные снимки отличаются по цвету
Проверяют освещение, баланс белого, фильтр, экспозицию и монитор. Только после восстановления сопоставимых условий врач оценивает содержательные различия. В архиве полезно сохранять информацию о настройках и не заменять оригинал обработанной копией.
Как не перепутать технические характеристики
| Наблюдение или характеристика | Что из этого не следует | Правильный способ оценки |
|---|---|---|
| Высокая кратность | Детализация не обязательно выше. | Сравнить разрешение, поле зрения и устойчивость фокуса на одинаковом объекте. |
| Много мегапикселей | Оптический тракт может ограничивать полезное разрешение. | Оценить оригинальный сохранённый кадр и адаптер камеры. |
| Яркий экран | Цветопередача не обязательно достовернее. | Сопоставить баланс белого, экспозицию и условия просмотра. |
| Цифровая линейка | Масштаб не обязательно корректен после изменения увеличения. | Использовать предусмотренную калибровку измерительной функции. |
| Тяжёлое основание | Шарнир не обязательно удерживает головку без дрейфа. | Проверить всю механическую цепь и тормоза в рабочем положении. |
Вопросы и ответы
Видеокольпоскоп всегда лучше оптического?
Нет. Это разные способы наблюдения и документирования. Выбор зависит от задачи, эргономики, качества всей цепочки и организации архива.
Зачем сохранять исходный файл?
Он позволяет повторно оценить изображение и отличить особенности первичной регистрации от последующей обработки. Иллюстрация в отчёте может иметь меньшее разрешение.
Можно ли оценивать размер по экрану?
Только если предусмотрена и корректно применена измерительная функция с известным масштабом. Простое измерение линейкой на мониторе зависит от увеличения и размера окна.
