Что такое конусно-лучевой томограф

Конусно-лучевой компьютерный томограф, КЛКТ, — рентгеновская система, которая регистрирует множество проекций при движении источника и детектора вокруг исследуемой области, а затем реконструирует трёхмерный объём. Название связано с геометрией пучка. В стоматологии и челюстно-лицевой диагностике такие установки позволяют получать пространственную информацию о твёрдых тканях и взаимном расположении структур в пределах назначения конкретной модели.

КЛКТ не является трёхмерной фотографией и не даёт одинаково точной информации обо всех тканях. Изображение представляет собой результат измерения ослабления рентгеновского излучения и математической реконструкции. Его свойства зависят от детектора, спектра, геометрии, движения, рассеянного излучения и алгоритмов. Поэтому эффектная объёмная визуализация не должна подменять оценку диагностически значимых срезов.

В этом обзоре рассматривается аппарат как система: способы позиционирования, поле обзора, цифровые данные, ограничения и комплектация. Выбор исследования, интерпретация находок и клинические решения остаются задачей подготовленного специалиста. Сканирование не назначается автоматически из-за наличия аппарата; применение рентгеновского метода требует обоснования и оптимизации.

Как аппарат получает объём

В типичной системе источник излучения и плоский приёмник связаны общей геометрией вращения. При регистрации получают проекции с разных направлений. Вычислительная система корректирует данные и реконструирует распределение значений в объёме. Пользователь просматривает аксиальные, сагиттальные, корональные и другие реконструкции, а также специализированные представления, если они предусмотрены программой.

Воксель — элемент реконструированного объёма. Указанный в спецификации размер вокселя описывает шаг дискретизации, но не является прямым измерением реального пространственного разрешения всей системы. На видимость мелкой структуры влияют размер фокуса, детектор, движение, шум и обработка. Уменьшение вокселя может сопровождаться ростом требований к данным, объёму хранения и условиям регистрации.

Конусная геометрия обеспечивает получение объёмной информации в определённом поле, но создаёт свои особенности рассеяния и реконструкции. Разные аппараты используют разные диапазоны вращения и режимы. Не следует предполагать, что одинаковые значения вокселя и поля гарантируют одинаковое изображение. Практическое сравнение требует сопоставимых объектов и режимов, а не только двух строк в каталоге.

Из чего состоит КЛКТ-система

Поле обзора и диагностическая задача

Поле обзора, FOV, определяет область, которую система охватывает при выбранной программе. В спецификации обычно приводят размеры объёма, но способ записи и геометрия могут различаться. Важно понимать, обозначают ли числа диаметр и высоту цилиндра, размеры иной реконструируемой области или только доступный набор программ. Общее число вариантов FOV само по себе не характеризует полезность аппарата.

Малое поле позволяет сосредоточить исследование на ограниченной области, если она соответствует клинической задаче. Большое поле охватывает больше структур и предъявляет дополнительные требования к обоснованию, качеству и интерпретации всего полученного объёма. Нельзя выбирать максимальное поле по умолчанию только ради удобства позиционирования или возможной будущей потребности.

Для закупки полезно составить перечень требуемых областей и связать его с доступными программами. Если направление работы ограничено стоматологическими задачами, это один набор требований; если планируется применение в иных областях, необходимо проверить назначение модели и конкретные лицензии. Наличие большого физического поля не делает все медицинские применения автоматически разрешёнными.

Возможность смещать поле и выбирать центр также имеет значение. Аппарат может формально поддерживать нужный размер, но затруднять размещение требуемой области у определённых пациентов. Поэтому проверяют диапазоны позиционирования, принадлежности и организацию наблюдения за пациентом, не ограничиваясь минимальным и максимальным FOV.

Почему маленький воксель не равен лучшему исследованию

Размер элемента реконструкции определяет, насколько мелко разделён цифровой объём. Реальная различимость структур зависит от всей цепочки получения сигнала. Если исходные проекции содержат движение или недостаточное отношение сигнал/шум, более мелкая сетка не создаёт достоверных деталей. Она может сделать изображение зернистее и увеличить объём файлов без ожидаемого преимущества.

При сравнении режимов необходимо учитывать задачу: требуется ли различать тонкие высококонтрастные границы, оценивать более протяжённые структуры или получать обзор. Для разных задач оптимальные условия могут различаться. Поэтому рекламное минимальное значение вокселя следует рассматривать как одну из возможностей системы, а не как универсальный режим эксплуатации.

Также важна геометрическая точность измерений. Масштаб, реконструкция и положение объекта должны быть корректными. Значения линейных измерений в программе не освобождают от оценки качества исходного изображения и ограничений конкретного приложения. Автоматическая сегментация способна упростить работу, но границы, полученные алгоритмом, требуют проверки специалистом.

Параметры КЛКТ: значение и ограничения

Положение пациента и варианты исполнения

Системы могут предусматривать исследование стоя, сидя или лёжа. Положение определяется конструкцией и назначением. При выборе учитывают предполагаемую популяцию, ограничения мобильности и необходимость устойчивого размещения. Комфорт важен не только для впечатления пациента: неудобство может повышать вероятность движения, которое ухудшает данные.

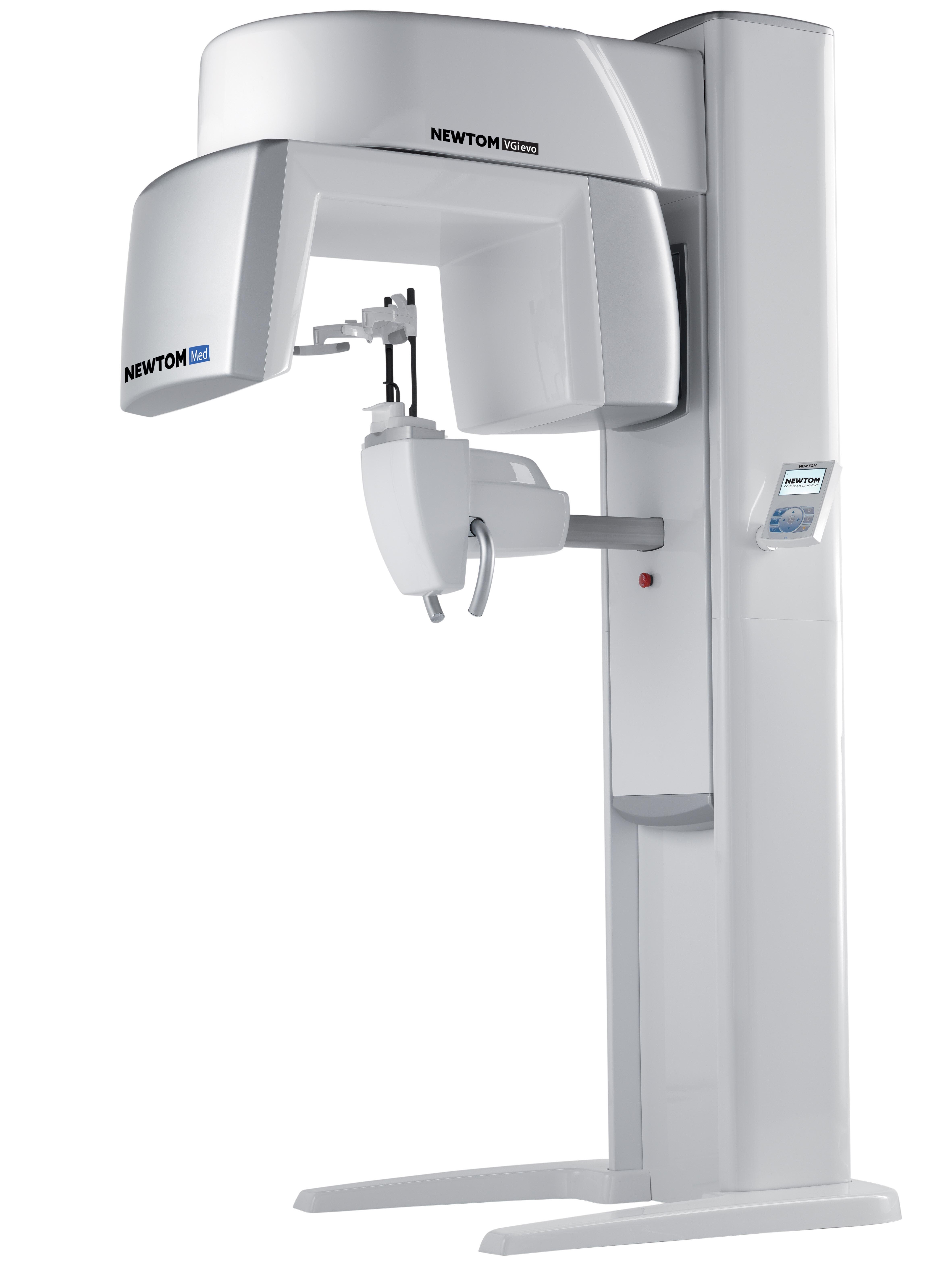

Устройства фиксации и позиционирования должны быть совместимы с моделью и предназначены для соответствующего применения. Они не должны рассматриваться как универсальный набор, который можно свободно заменять внешне похожими принадлежностями. Проверяют диапазоны регулировки, возможность очистки, расходные элементы и доступность замены.

Если заявлена работа с пациентом в кресле, уточняют фактический доступ, просвет конструкции и необходимые принадлежности. Наличие свободного пространства на рекламной фотографии ещё не подтверждает совместимость со всеми креслами и пациентами. Для стационарного кабинета имеют значение также маршрут входа, видимость пациента оператором и возможность связи во время регистрации.

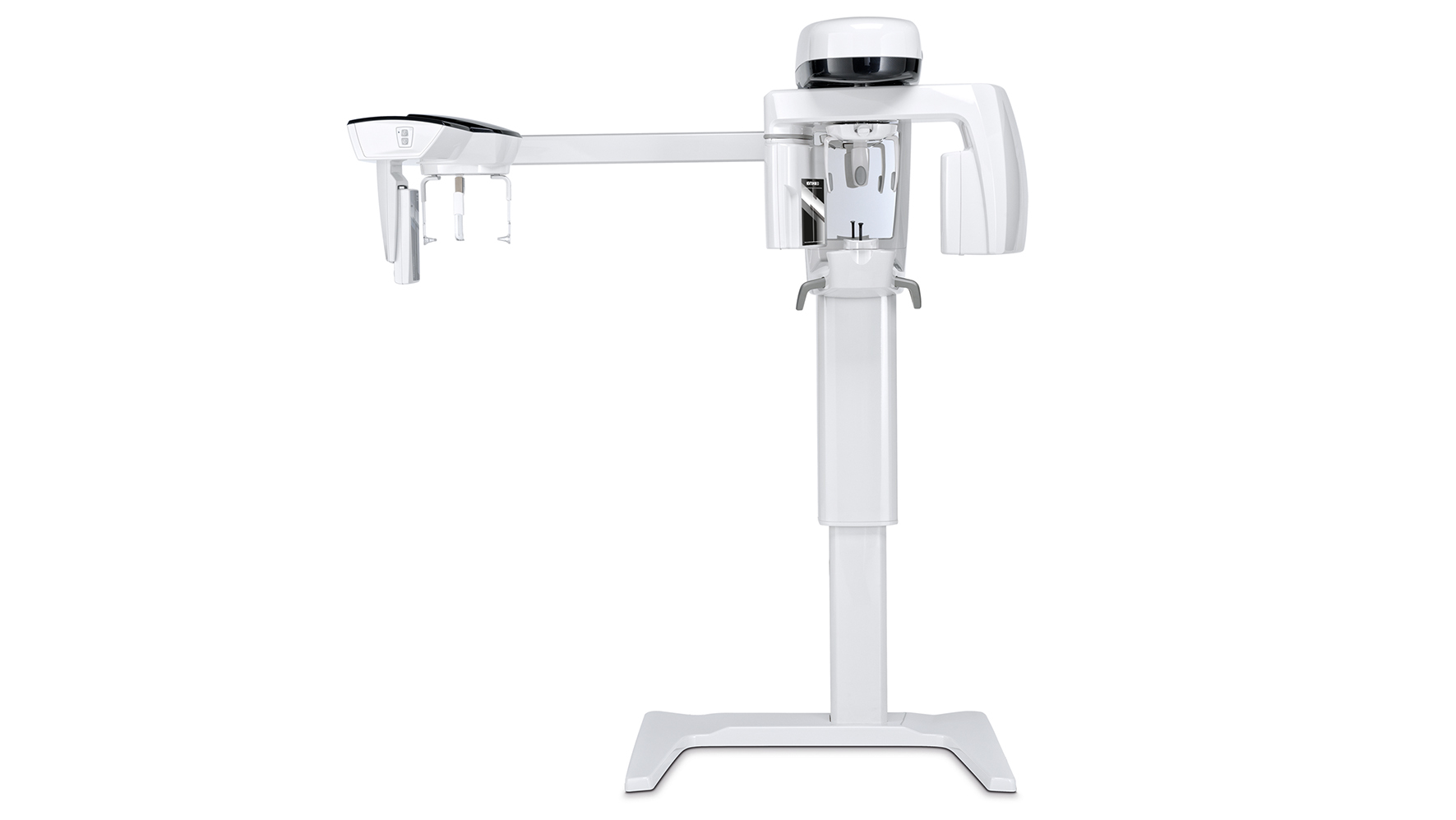

Комплексные установки могут объединять КЛКТ, панорамную и цефалометрическую функции. Эти режимы используют разные задачи и геометрии. Нельзя считать, что реконструированное панорамное представление из 3D-объёма всегда заменяет отдельный 2D-режим. Состав системы и клиническое обоснование каждого исследования следует рассматривать отдельно.

Артефакты и ограничения метода

Металлические объекты могут создавать полосы, искажение значений и другие артефакты. Их выраженность зависит от материала, расположения, спектра и реконструкции. Алгоритмы MAR уменьшают некоторые проявления, но не гарантируют восстановление истинной структуры в любой области. Возможность сравнивать обработанный и исходный вариант полезна для понимания того, что изменил алгоритм.

Движение во время регистрации нарушает согласованность проекций. Внешне это может проявляться удвоением границ, размытием и другими особенностями. Ускоренный режим не является универсальным решением: вместе со временем меняются условия получения данных. Задача персонала — работать в рамках предусмотренного протокола и оценивать пригодность результата, а не компенсировать любую проблему усилением программной резкости.

Значения серого в стоматологическом КЛКТ нельзя без подтверждённой калибровки и назначения трактовать как универсально сопоставимые единицы Хаунсфилда. Они зависят от системы и условий регистрации. Поэтому произвольное количественное сравнение плотности между разными аппаратами или режимами может быть некорректным.

Оценка мягких тканей у многих КЛКТ-систем ограничена по сравнению с задачами визуализации высококонтрастных структур. Это не «недостаток цифровой обработки», который обязательно устраняется обновлением. Выбор метода должен исходить из клинического вопроса; технический обзор аппарата не заменяет решения о том, какое исследование требуется.

Как выбирать конфигурацию кабинета

Первый критерий — область применения и перечень исследований. Из них выводят набор полей, режимов и программ. Второй — возможность надёжного позиционирования нужных пациентов. Третий — качество изображения в действительно необходимых сценариях, включая влияние движения и металла. Для демонстрации заранее определяют, какие свойства нужно оценить, а не полагаются на единственный эффектный объём.

Четвёртый критерий — программная и информационная среда. Проверяют рабочие места просмотра, инструменты измерений, экспорт, архивирование и совместимость с планирующими программами. Для каждого платного модуля уточняют состав лицензии, число пользователей и условия обновления. Наличие слова DICOM не доказывает, что все нужные данные будут корректно открываться в любой внешней программе.

Пятый критерий — инженерная готовность помещения и программа радиационной безопасности. Требования определяются документацией аппарата и проектом кабинета. Шестой — поддержка в течение срока эксплуатации: обслуживание, калибровки, обучение, восстановление базы и доступность принадлежностей. Необязательные функции можно отложить, но нельзя откладывать обеспечение сохранности исследований и работоспособности системы.

Качественное техническое задание описывает не абстрактный «самый современный томограф», а проверяемый рабочий процесс. Для каждого требования должен существовать способ подтверждения: документ, демонстрация, тест обмена или приёмочная проверка. Это облегчает сравнение предложений и уменьшает вероятность получить аппарат с ненужными возможностями, но без важной рабочей функции.

Ошибки, которые приводят к неверному выбору

Частые вопросы о КЛКТ

Чем КЛКТ отличается от обычного КТ? Различаются геометрия регистрации, конструкция, режимы и типичные задачи. Нельзя универсально считать один метод заменой другого. Возможности конкретной системы оцениваются по назначению и качеству данных для поставленного вопроса.

Всегда ли доза КЛКТ меньше? Такое обобщение некорректно без указания исследования и протокола. Размер поля и параметры значительно влияют на экспозицию. Важно обоснование и оптимизация конкретного исследования, а не сравнение названий методов.

Нужна ли трёхмерная визуализация в каждом случае? Объёмное представление удобно для понимания пространственных взаимоотношений, но не заменяет анализ срезов. Качество поверхности в 3D-виде зависит от порогов и обработки и не является самостоятельным доказательством точности.

Можно ли купить базовую систему и расширить позже? Иногда — да, но аппаратная и программная совместимость должна быть подтверждена для выбранной версии. Возможность будущей модернизации фиксируют конкретно: какой модуль, какие условия и какие изменения оборудования нужны.
