Что показывает корнеальный топограф
Корнеальный топограф — прибор для пространственной оценки формы роговицы. Он создаёт карту, позволяющую увидеть распределение кривизны и асимметрию поверхности, которые не описываются одним кератометрическим числом. В зависимости от технологии система анализирует отражение колец от передней поверхности либо использует дополнительные томографические методы. Перед выбором важно различить топографию поверхности и исследование объёма роговицы: похожие цветные карты могут строиться из разных исходных данных.
Топография применяется в оценке роговичной оптики, подборе контактных линз, предоперационном исследовании и наблюдении. Но карта сама по себе не устанавливает диагноз и не определяет допустимость вмешательства. Её рассматривают вместе с клиническим осмотром, качеством измерения и другими данными. Особое значение имеет повторяемость: неверная центровка или нестабильная слёзная плёнка могут создать убедительный, но технически обусловленный рисунок.
Кольца Плачидо и томографические методы

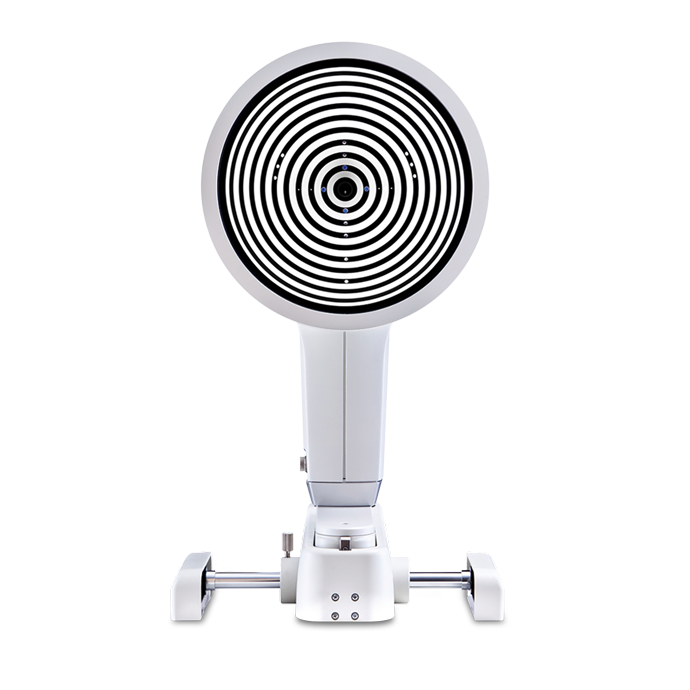

Система с кольцами Плачидо анализирует отражённый рисунок на передней поверхности. Из положения колец рассчитывается кривизна по используемой математической модели. Поскольку отражение связано со слёзной плёнкой, её состояние влияет на результат. Разрывы колец, заслонение веком или неправильная центровка уменьшают пригодность данных. Программа может интерполировать отсутствующие участки; пользователь должен понимать, где имеется измерение, а где расчётное заполнение.
Томографические системы, например со схемой Шаймпфлюга или ОКТ, получают поперечную информацию и могут оценивать заднюю поверхность и толщину. Это не делает любую томографию одинаковой: различаются геометрия, реконструкция и набор параметров. Для задачи, требующей задней поверхности, одного топографа передней поверхности недостаточно. В техническом задании следует прямо указать нужную информацию, а не ограничиваться словом «карта».
Комбинированные аппараты объединяют несколько методов. Их полезность зависит от того, как согласуются измерения, какие показатели действительно доступны и как сохраняется качество каждого канала. Одновременное наличие нескольких технологий не устраняет ограничения каждой. Несогласованность данных может стать полезным сигналом для проверки, а не поводом автоматически выбрать наиболее удобный результат.
| Технология или представление | Исходная информация | Что необходимо различать |
|---|---|---|
| Кольца Плачидо | Отражение от передней оптической поверхности | Реальное покрытие и интерполяцию |
| Шаймпфлюг-томография | Оптические сечения переднего отрезка | Реконструкцию поверхностей и качество съёмки |
| ОКТ переднего отрезка | Послойный оптический сигнал | Границы слоёв и алгоритм сегментации |
| Кератометрия | Ограниченная зона кривизны | Единичные показатели и пространственную карту |
| Комбинированная система | Несколько измерительных каналов | Доступные функции и их согласованность |
Аксиальная, тангенциальная и элевационная карта
Аксиальное представление удобно для общего рисунка кривизны, но использует определённую геометрическую модель. Тангенциальная карта сильнее отражает локальные изменения и может выглядеть более контрастной. Это не означает, что одна карта правильная, а другая ошибочная: они представляют данные по-разному. Для сравнения необходимо знать вид карты и не переносить визуальные привычки между ними автоматически.
Элевационная карта показывает отклонение поверхности от выбранной опорной формы. Изменение радиуса, области расчёта или типа опорной поверхности меняет рисунок. Поэтому «высота» на карте не является абсолютной отметкой в независимой системе координат. При динамике параметры опорной модели должны быть сопоставимы. Красный участок относительно одной поверхности не обязательно будет столь же выражен относительно другой.
Цветовая шкала бывает фиксированной и адаптивной. Автоматическое масштабирование помогает увидеть небольшие различия внутри одного исследования, но может сделать две разные карты визуально похожими. И наоборот, одинаковые данные на разных шкалах выглядят по-разному. На сравнительном просмотре сначала проверяют единицы, диапазон и шаг цветов, затем обсуждают рисунок. Без этого визуальное заключение может основываться на настройке экрана.
| Карта | Как её читать | Типичная ошибка |
|---|---|---|
| Аксиальная кривизна | Общий пространственный рисунок в выбранной модели | Принимать сглаженность за отсутствие локальных особенностей |
| Тангенциальная кривизна | Локальное изменение кривизны | Считать повышенный контраст автоматическим доказательством прогрессии |
| Элевация | Отклонение от опорной поверхности | Сравнивать разные опорные модели как одинаковые измерения |
| Пахиметрия | Распределение толщины при доступной технологии | Подменять полноценную карту одним центральным значением |
| Разностная карта | Разницу сопоставленных исследований | Игнорировать центровку и качество регистрации |
Слёзная плёнка и покрытие роговицы
Оптическое измерение начинается с поверхности, через которую проходит свет. Нестабильная плёнка способна менять отражённый рисунок между попытками. Важно оценивать исходное изображение, а не только индекс качества. Если карта меняется после моргания, это требует анализа условий, а не немедленного вывода о перемене формы роговицы. Предусмотренные дополнительные тесты слёзной плёнки имеют собственные протоколы и не должны смешиваться с топографией.
Веки и ресницы закрывают часть поля. Попытка механически расширить доступ может сама изменить условия измерения, если появляется давление на глаз. Оператор должен использовать допустимые способы позиционирования и фиксировать ограничения. Программное заполнение закрытого участка не создаёт прямого измерения. При сложной анатомии следует особенно внимательно смотреть на область, от которой зависит клинический вопрос.
Контактные линзы и предшествующие вмешательства могут влиять на форму и оптические свойства роговицы. Подготовку к исследованию определяет клинический протокол, а не универсальное правило из обзора оборудования. В архиве полезно сохранять существенные условия, чтобы различия между исследованиями не интерпретировались вне контекста. Прибор не способен самостоятельно восстановить неизвестную историю подготовки.
Индексы и автоматическая классификация
Сводные индексы сжимают пространственную информацию в несколько чисел. Они полезны для стандартизованного просмотра, но зависят от исходных данных, алгоритма и нормативной выборки. Значение, выходящее за диапазон, не является самостоятельным диагнозом. Необходимо проверить карту, качество и клиническую согласованность. При выраженной нерегулярности границы применимости автоматической классификации могут становиться особенно важными.
При смене программной версии следует уточнять, пересчитываются ли прежние исследования и изменились ли алгоритмы. Сравнение старого индекса с новым без этой информации может быть некорректным. Для исследований в динамике желательно сохранять исходные данные, настройки и версию. PDF удобен для обмена, но не заменяет полный набор, если требуется пересчёт или проверка реконструкции.
Для подбора контактных линз программная симуляция предоставляет модель, а не гарантию реальной посадки. База линз должна соответствовать используемым изделиям и актуальным параметрам. Геометрическая рекомендация не учитывает автоматически все клинические свойства поверхности и переносимость. При выборе оборудования оценивают, как программный результат включается в практический маршрут, а не только красочность демонстрации.
Практический разбор: две карты выглядят как выраженная динамика
На двух исследованиях заметно различается красная зона. Прежде чем считать это изменением формы, проверяют тип карты, цветовую шкалу, опорную поверхность и область расчёта. Затем сравнивают центровку и исходное покрытие. Если одна карта использует адаптивную шкалу, а другая фиксированную, внешний контраст может измениться без соответствующей разницы измерений.
После согласования отображения оценивают повторяемость. При наличии нескольких пригодных измерений смотрят, сохраняется ли рисунок. Если различия связаны с разрывами отражённых колец или закрытой зоной, техническую проблему устраняют допустимым способом. Если изменения воспроизводимы и данные качественны, их рассматривают клинически. Контроль качества не должен становиться способом отвергнуть неудобную находку.
В итоговом протоколе полезно сохранять сопоставляемые карты с одинаковыми настройками и исходные изображения. Это позволяет другому специалисту проверить вывод. Для кабинета устанавливают единый формат сравнительного просмотра, оставляя врачу возможность выбрать дополнительные представления. Такой порядок уменьшает число спорных «прогрессий», вызванных интерфейсом.
Как выбирать топограф
Первый критерий — требуется ли только передняя поверхность или также задняя поверхность и толщина. Второй — профиль задач: контактная коррекция, предоперационная оценка, наблюдение. Третий — работа при типичных ограничениях поверхности и фиксации. Четвёртый — прозрачность карт и контроля качества. Пятый — динамика и архив. Шестой — обслуживание, обучение и доступность необходимых программных модулей.
| Пункт приёмки | Что выполнить | Что зафиксировать |
|---|---|---|
| Измерительный принцип | Показать исходные данные каждого канала | Какие поверхности реально измеряются |
| Качество | Просмотреть покрытие и предупреждения | Критерии пригодности конкретного протокола |
| Карты | Переключить тип и шкалу | Единицы, опорную модель и настройки |
| Динамика | Сравнить два тестовых исследования | Регистрацию и ограничения сопоставимости |
| Экспорт | Передать полный результат и отчёт | Доступность исходных данных |
| Контроль | Выполнить предусмотренную проверку | Регламент и контрольный объект |
Измеренная зона и зона расчётной модели
Полезно различать общий диаметр карты и область с достаточным количеством исходных данных. Большое изображение на экране может включать периферию, где измерений мало или часть поверхности закрыта. Если клиническая задача относится именно к этой зоне, центральный высокий показатель качества не решает проблему. В отчёте следует видеть границы покрытия и предупреждения. При сравнении двух исследований используют сопоставимую область, а не автоматически весь цветной круг. Это особенно важно при разностных картах: локальная разница в месте неполной регистрации может отражать интерполяцию. Возможность отключить или явно обозначить расчётно заполненные участки повышает прозрачность просмотра.
Частые вопросы
Топография и томография роговицы одинаковы?
Нет. Топография обычно описывает форму поверхности, томография добавляет объёмную или послойную информацию. Конкретные возможности определяются технологией и комплектацией.
Красный участок обязательно означает заболевание?
Цвет относится к выбранной шкале и показателю. Он требует проверки качества и клинической интерпретации. Цвет сам по себе не является диагнозом.
Можно ли сравнивать карты разных аппаратов?
Только с учётом различий технологий, зон, моделей и алгоритмов. Визуальное сходство интерфейса не подтверждает числовую взаимозаменяемость.
Зачем хранить исходное изображение колец или сечения?
Оно позволяет проверить, на чём основан расчёт. Карта может выглядеть убедительно даже при частичном покрытии или ошибке реконструкции. Исходные данные делают оценку проверяемой.
