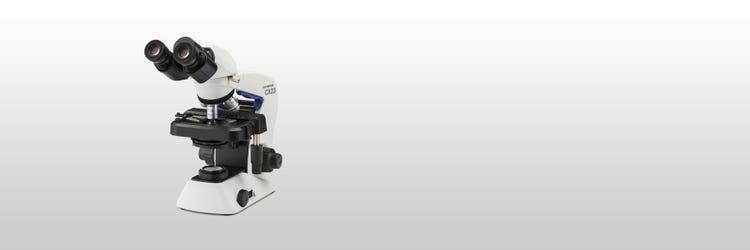

Лабораторный микроскоп — оптическая система для наблюдения структур, неразличимых невооружённым глазом. Полезность изображения определяется разрешением, контрастом и подготовкой препарата, а не только увеличением.
Из чего формируется изображение
В проходящем свете осветитель и конденсор формируют пучок, проходящий через препарат. Объектив создаёт увеличенное изображение, а окуляры или камера обеспечивают его наблюдение и регистрацию. Предметный столик и механизм фокусировки позволяют выбрать поле и оптическую плоскость. Каждый элемент участвует в результате: качественный объектив не компенсирует неправильное освещение, неудовлетворительный препарат или несогласованный адаптер камеры.
Микроскоп не выполняет интерпретацию автоматически только потому, что изображение выведено на экран. Морфологическое заключение требует соответствующей методики и компетенции специалиста. Программные функции измерения или распознавания оценивают отдельно: нужно понимать их назначение, валидацию и ограничения. Наличие цифровой камеры не превращает обычный прибор в автоматический сканер препаратов.
При подборе сначала определяют материал и задачу: окрашенные мазки, гистологические срезы, нативные препараты, культуры клеток или иной объект. От этого зависят оптическая схема, методы контраста, рабочее расстояние и требования к документации. Универсальный перечень увеличений без указания задач не позволяет сформировать полноценную конфигурацию.
Увеличение, разрешение и числовая апертура
Общее визуальное увеличение обычно определяется сочетанием объектива и окуляра. Однако увеличение само по себе не гарантирует появления новых деталей. Если оптика уже не разделяет близкие структуры, дополнительное увеличение лишь делает имеющуюся картину крупнее. Такой эффект часто называют пустым увеличением. Для диагностического наблюдения важны различимость деталей и сохранение достаточного поля зрения.
Числовая апертура характеризует способность оптической системы собирать свет и разрешать близкие структуры. Её нельзя оценивать отдельно от длины волны, конденсора, среды между объективом и препаратом и настройки освещения. Более высокая апертура предъявляет дополнительные требования к подготовке и фокусировке. При этом не всякая задача требует максимально возможной апертуры: обзор большого поля и быстрое сканирование могут быть важнее предельной детализации.
Иммерсионный объектив рассчитан на определённую среду. Использование масла, воды или другой среды произвольно недопустимо: нужно соответствие маркировке и руководству. Покровное стекло, его толщина и свойства препарата также могут влиять на качество. Резкость по центру одного поля ещё не подтверждает, что система правильно согласована и даёт нужное изображение на всей полезной площади.
Объективы и поле зрения
Ахроматические, планахроматические и более сложные объективы различаются коррекцией аберраций. Приставка «план» связана с выравниванием поля изображения. Это важно при наблюдении крупных участков и цифровой регистрации: хорошо видимый центр не должен сочетаться с непригодными краями. Однако название класса само по себе не описывает весь набор параметров; необходимо смотреть маркировку и технические данные конкретного объектива.
Рабочее расстояние — пространство между фронтальной линзой и объектом при фокусировке. Оно существенно для толстых препаратов, культуральных сосудов и специальных камер. Высокое увеличение не означает достаточного свободного пространства. Если оборудование приобретается под нестандартные сосуды, геометрическую совместимость проверяют на фактическом образце до окончательной комплектации.
Диаметр поля зрения, параметры тубуса и совместимость оптических компонентов определяют, какую область видит специалист. Механическая возможность вкрутить объектив ещё не подтверждает оптическое согласование. Смешивание компонентов разных систем может ухудшать коррекцию, парфокальность и точность измерений. Для расширения существующего микроскопа нужна спецификация совместимости, а не только совпадение резьбы.
Методы контраста и выбор схемы
Светлое поле широко используется для окрашенных препаратов. Фазовый контраст помогает наблюдать слабо поглощающие прозрачные объекты, но требует согласованных элементов в объективе и конденсоре. Флуоресцентная микроскопия использует возбуждение и регистрацию излучения меток; её конфигурация определяется спектральными характеристиками, фильтрами, источником света и чувствительностью детектора. Переключить режим программной кнопкой недостаточно, если необходимой оптики нет.
Прямая и инвертированная компоновки различаются расположением объективов относительно объекта. Инвертированная система часто удобна для наблюдения через дно культуральных сосудов. Это не означает, что она лучше для обычных предметных стёкол. Схему выбирают под геометрию материала, а затем уточняют доступные методы контраста, высоту рабочего пространства и совместимость держателей.
Поляризационные и другие специальные методы нужны для определённых аналитических задач. Включать их в закупку «на всякий случай» без подтверждённого сценария не всегда рационально. Гораздо полезнее описать ожидаемые препараты и получить демонстрацию результата на них. Сравнение рекламных изображений, снятых с разными образцами и обработкой, не заменяет такую проверку.

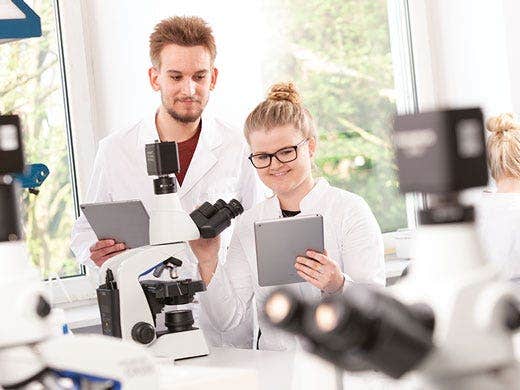

Цифровая камера и измерения
Камера должна соответствовать оптическому полю, адаптеру и задаче регистрации. Большое количество пикселей не компенсирует низкое разрешение оптики, неподходящий размер пикселя или недостаточное освещение. Важны чувствительность, динамический диапазон, цветопередача, частота кадров и способ соединения с рабочей станцией. Для слабых сигналов требования могут существенно отличаться от обычной документации окрашенного мазка.
Линейные измерения в программном обеспечении требуют калибровки для конкретного сочетания объектива, адаптера и камеры. После изменения оптического тракта прежний коэффициент может стать неприменимым. Масштабная линейка на снимке должна соответствовать фактической конфигурации; произвольная подпись, добавленная вручную, не подтверждает точность.
Обработка изображения должна сохранять его смысл. Изменение яркости, контраста и баланса белого необходимо отличать от процедур, которые способны скрыть детали или создать ложное впечатление. Для документирования важны сохранение исходных файлов, параметров съёмки и связи с препаратом. Если планируется удалённая консультация, заранее определяют формат данных, идентификацию и требования к защите информации.
Эргономика и воспроизводимость наблюдения
При длительной работе существенны высота окуляров, наклон тубуса, диапазон межзрачкового расстояния, положение органов управления и усилие перемещения столика. Удобство оценивают для реальных сотрудников и мебели. Небольшое улучшение посадки может оказаться полезнее дополнительного максимального увеличения, которое применяется редко.
Повторяемость изображения зависит от настройки освещения и состояния оптики. Пыль, загрязнение иммерсионной средой и неподходящие средства очистки ухудшают результат. Процедуры ухода должны соответствовать руководству: наружная поверхность корпуса, оптическое покрытие и электронные узлы требуют разного обращения. Разборка объектива пользователем не является обычной процедурой очистки.
Для общего рабочего места полезны согласованные настройки и журнал неисправностей. Если разные специалисты наблюдают одну и ту же проблему на одном объективе, это помогает локализовать её. Если артефакт появляется только на одном препарате, проверка начинается с материала. Такой подход уменьшает риск заменить исправный компонент или, напротив, принять оптический дефект за особенность образца.
Как проводить демонстрацию перед закупкой
Сравнение проводят на собственных типичных препаратах и с согласованной конфигурацией. Оценивают детализацию, поле, равномерность освещения, удобство фокусировки и перехода между объективами. Для цифрового варианта добавляют регистрацию и просмотр изображения на рабочем мониторе. При этом образцы должны быть сопоставимы по подготовке; иначе различия могут отражать качество окраски, а не оборудования.
В спецификацию включают конкретные объективы, окуляры, конденсор, методы контраста, камеру, адаптер и программные лицензии. Формулировка «микроскоп с камерой» оставляет слишком много неопределённости. Отдельно фиксируют принадлежности для нужных сосудов и возможность будущего расширения.
Приёмка должна подтверждать работоспособность полного рабочего места. Кроме изображения проверяют сохранение файлов, калибровку измерений, доступность документации и обучение. План технической поддержки охватывает оптику и цифровую часть: обновление компьютера или программного обеспечения тоже может повлиять на привычный процесс.
Что означает характеристика
| Параметр | Значение | Частая ошибка |
|---|---|---|
| Увеличение | Масштаб изображения | Считать его разрешением |
| Числовая апертура | Светосбор и способность разделять детали | Оценивать без конденсора и среды |
| Рабочее расстояние | Свободное пространство у объекта | Игнорировать геометрию сосуда |
| Плоскостность поля | Качество по площади изображения | Смотреть только центр |
| Пиксели камеры | Дискретизация цифрового изображения | Считать количество гарантией детализации |
Сценарий и конфигурация
| Задача | Что согласовать | Что проверить |
|---|---|---|
| Окрашенные мазки | Объективы и светлое поле | Детали и равномерность освещения |
| Прозрачные живые объекты | Подходящий контраст и сосуды | Совместимость оптических элементов |
| Флуоресценция | Источник, фильтры и детектор | Соответствие меткам |
| Измерение структур | Камера и калибровка | Масштаб для каждого объектива |
| Удалённый просмотр | Формат файлов и рабочая станция | Сохранение качества и идентификации |
Приёмка микроскопического рабочего места
| Блок | Проверяемый результат |
|---|---|
| Оптика | Согласованный набор компонентов |
| Препараты | Удовлетворительное изображение типовых объектов |
| Эргономика | Удобная работа при реальной посадке |
| Цифровая часть | Сохранение, масштаб и идентификация файлов |
| Обслуживание | Правила ухода и доступная поддержка |
Практические вопросы при выборе
Нужен ли самый большой комплект объективов?
Количество объективов не равно полноте решения. Для конкретного материала важнее подходящие увеличения, апертура, рабочее расстояние и коррекция. Избыточный набор усложняет спецификацию и обслуживание, но не улучшает автоматически наблюдение. Полезно сначала определить обязательные задачи, затем оценить расширение. Дополнительный объектив имеет смысл, когда понятно, какую недостающую операцию он обеспечивает.
Почему изображение в окулярах лучше, чем на экране?
Причина может находиться в адаптере, фокусировке камеры, экспозиции, разрешении или настройке монитора. Окулярный и цифровой каналы имеют разные компоненты, поэтому их согласованность проверяют отдельно. Сравнение проводят на одном поле и в контролируемых условиях. Покупка камеры с большим числом пикселей без выяснения причины может не изменить результат.
Чем лабораторный микроскоп отличается от операционного?
Лабораторная система предназначена для наблюдения подготовленного или размещённого в сосуде материала в соответствующей оптической схеме. Операционный микроскоп решает задачу наблюдения рабочего поля при вмешательстве и имеет другую геометрию, рабочее расстояние, управление и требования к размещению. Эти изделия не взаимозаменяемы, даже если оба обеспечивают увеличение. Иллюстрация и описание должны относиться именно к выбранному классу.
