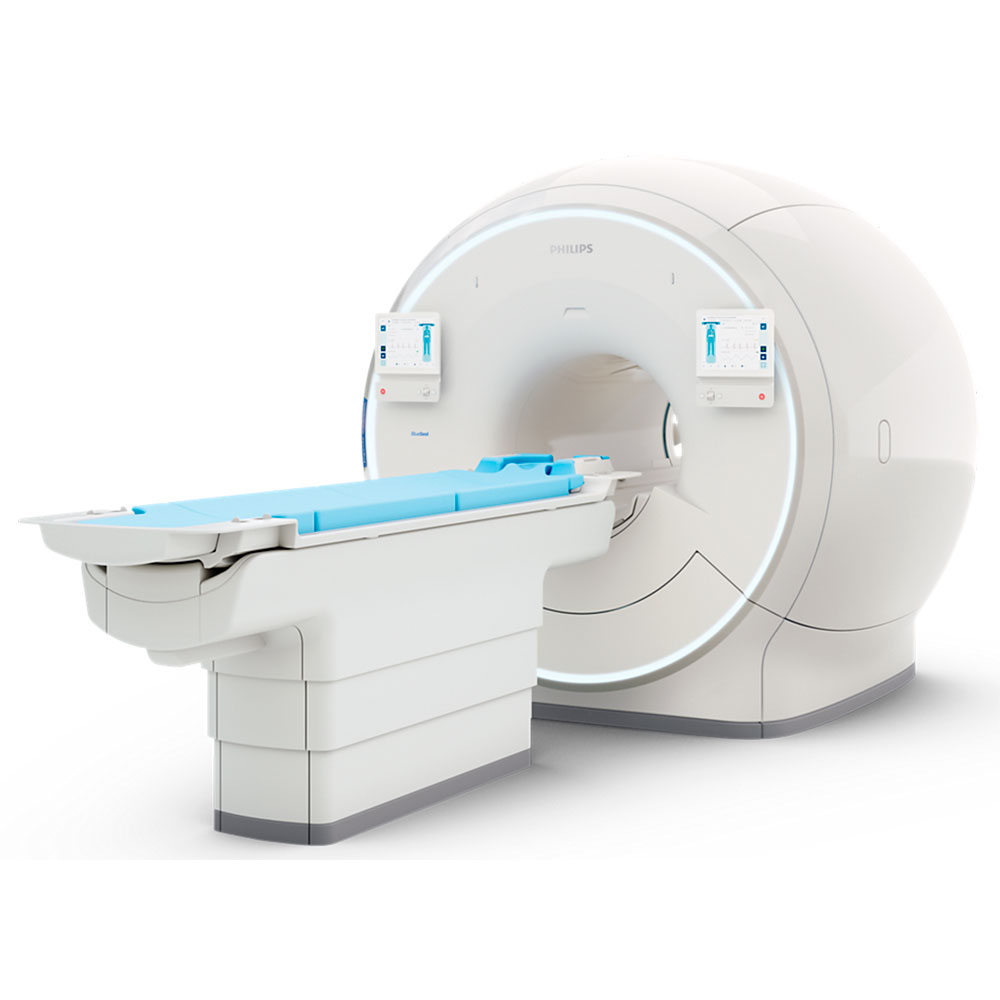

Что такое магнитно-резонансный томограф

Магнитно-резонансный томограф — диагностическая система, которая формирует изображения по радиочастотному отклику ядер в магнитном поле. В клинической МРТ основной вклад в регистрируемый сигнал обычно дают протоны водорода в воде и жировой ткани. Постоянное магнитное поле, радиочастотное возбуждение и пространственное кодирование позволяют получить данные, из которых вычисляется изображение.

МРТ не использует рентгеновское излучение. Однако отсутствие ионизирующего излучения не означает отсутствия специальных требований безопасности. Постоянное поле, переключаемые градиенты и радиочастотная энергия создают разные виды взаимодействия с человеком и предметами. Поэтому МР-томограф выбирают вместе с системой допуска, инженерной инфраструктурой и подготовкой персонала.

Называть аппарат только по величине магнитной индукции B0 недостаточно. Две системы с одинаковым числом тесла могут различаться градиентами, катушками, программами, алгоритмами ускорения, геометрией, возможностями реконструкции и эксплуатационными условиями. Настоящим предметом выбора является рабочая конфигурация для конкретного профиля исследований, а не отдельный магнит.

Магнит, градиентная система и радиочастотный тракт

Основной магнит создаёт поле B0. Для получения изображения важна не только его величина, но и пространственная однородность в рабочем объёме. Система шиммирования корректирует неоднородности в пределах своих возможностей. Показатель однородности необходимо читать вместе с размером и формой объёма, методикой измерения и состоянием системы; числа, относящиеся к разным объёмам, напрямую не сравнивают.

Градиентные катушки создают управляемые пространственные изменения поля. Они участвуют в выборе слоя и кодировании положения сигнала. Максимальная амплитуда и скорость нарастания градиента описывают разные свойства. Важны также тепловая устойчивость, возможности усилителя и допустимые сочетания параметров. Паспортные максимумы не обязательно доступны одновременно во всех последовательностях.

Радиочастотный тракт возбуждает и принимает сигнал. Передающая и приёмная функции могут быть распределены между разными катушками. Приёмные массивы располагают вблизи исследуемой области, поскольку чувствительность зависит от геометрии и расстояния. Большое число элементов не компенсирует неподходящую форму или неполное покрытие.

Вычислительная система управляет последовательностями, собирает данные и выполняет реконструкцию. Часть возможностей определяется лицензиями, часть — аппаратурой. Установка новой программы не всегда позволяет получить характеристики другого градиентного комплекса или расширить число доступных приёмных каналов. Эти зависимости следует выяснять до согласования комплектации.

Основные компоненты МР-системы

Тесла: почему больше не означает лучше во всём

Магнитная индукция B0, измеряемая в теслах, влияет на доступный сигнал и особенности формирования изображения. Более высокое поле может давать преимущества в определённых задачах, но одновременно меняет условия радиочастотного возбуждения, чувствительность к неоднородности и артефактам. Выбор не сводится к линейной шкале «чем больше, тем качественнее».

При сравнении оценивают пространственное и временное разрешение, отношение сигнал/шум, длительность исследования и устойчивость результата в нужных направлениях. Показатели зависят от катушки, последовательности и объекта. Изображения, полученные при разных временах накопления и разных размерах вокселя, не позволяют изолированно сравнить качество двух магнитов.

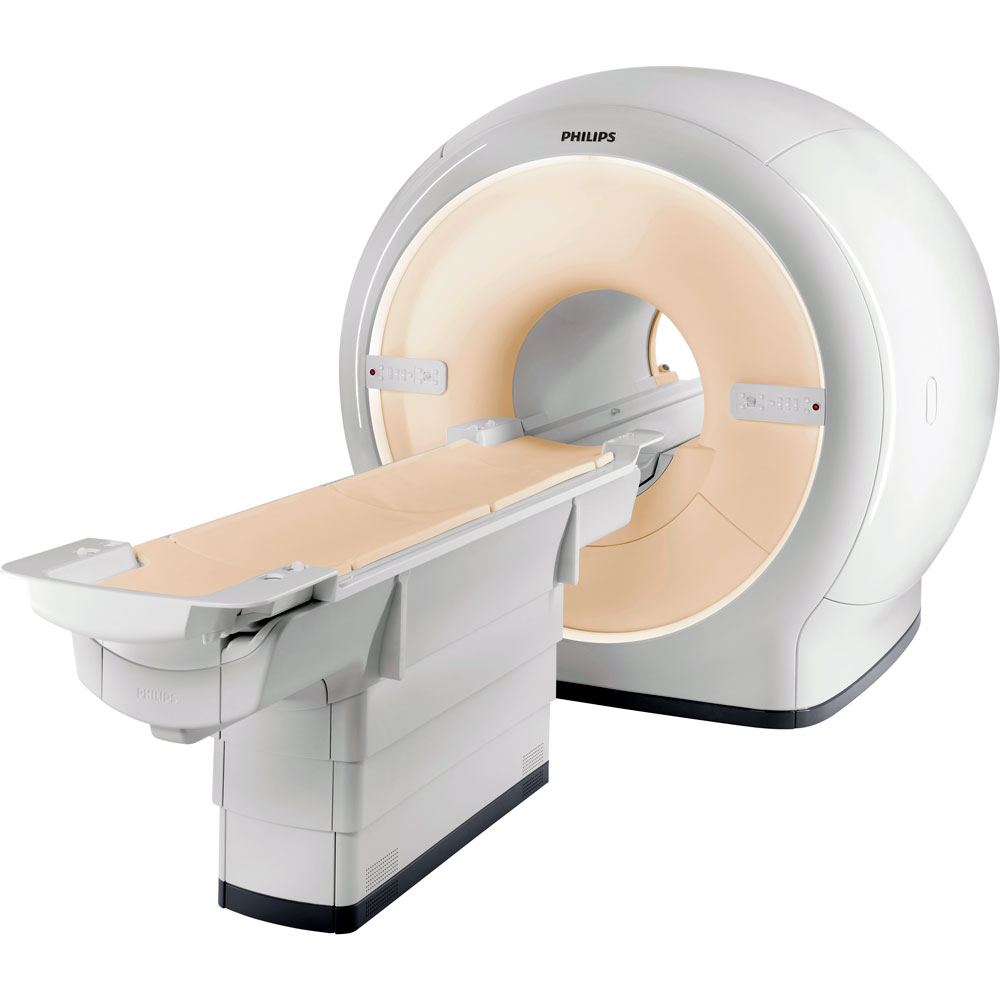

Низкопольные, среднепольные и высокопольные системы имеют разные инженерные решения и области применения. Сам термин «низкопольный» не описывает конкретные возможности современной платформы. Открытая конструкция может улучшать доступ или переносимость, но не гарантирует равенства всех программ и характеристик с закрытой системой. Каждый вариант оценивается по подтверждённым задачам.

Также необходимо различать ширину туннеля, длину магнита и рабочее поле обзора. Просторная геометрия может быть важна для размещения пациента, однако качество изображения на периферии зависит от поля, градиентов и катушек. Удобство и физические характеристики нужно учитывать совместно, без подмены одного другим.

Что формирует контраст и детализацию МР-изображения

МР-изображение не является единственным неизменным «снимком ткани». Контраст зависит от выбранной последовательности и её параметров, а также от релаксационных и других свойств исследуемой среды. Поэтому один и тот же объект может выглядеть по-разному в разных сериях. Это нормальная особенность метода, а не признак нестабильности аппарата.

Размер вокселя задаёт пространственную дискретизацию, но фактическая различимость деталей определяется также сигналом, движением, характеристиками кодирования и реконструкции. Уменьшение вокселя обычно требует пересмотра баланса сигнала и времени. Нельзя одновременно обещать меньший воксель, прежний сигнал и неизменную длительность без указания условий и применённого ускорения.

Параллельная визуализация использует пространственные свойства приёмного массива. Другие способы ускорения могут опираться на неполную выборку и дополнительные предположения реконструкции. Ускорение имеет пределы и способно менять шум или структуру артефактов. Поэтому процент сокращения времени из рекламного примера не следует переносить на весь протокол отделения.

Алгоритмы на основе машинного обучения могут участвовать в реконструкции и подавлении шума. Для их оценки важны устойчивость к нетипичным данным, соответствие назначению и сохранение клинически значимых признаков. Термин «ИИ» сам по себе не доказывает прирост достоверности. На демонстрации желательно понимать, какие серии обработаны алгоритмом и что доступно для сопоставления.

Как читать характеристики МР-томографа

Катушки: ключевой элемент комплектации

Катушку выбирают по анатомической области, требуемому покрытию, геометрии и поддерживаемым режимам. Комплект для одного профиля не обязательно обеспечивает эффективную работу в другом. Отдельно рассматривают специализированные катушки, гибкие элементы, массивы для протяжённых областей и их совместное использование.

Число элементов в катушке и число приёмных каналов системы следует различать. Важно понять, сколько элементов используется одновременно и какие комбинации поддерживает конкретная платформа. Простое суммирование чисел в рекламном перечне не показывает реальную конфигурацию исследования.

Эргономика катушки влияет на время подготовки, переносимость и повторяемость положения. Масса, способ закрытия, контакт с телом, прокладка кабеля и возможность очистки имеют практическое значение. Для учреждения с большим потоком неудобная принадлежность может стать регулярным источником задержек даже при хорошем сигнале.

Катушки нуждаются в контроле состояния. Повреждения кабелей, разъёмов и отдельных каналов могут вызывать изменения чувствительности и артефакты. Приёмочная проверка и последующее наблюдение должны позволять отличать техническую деградацию от изменений позиционирования или параметров исследования. Полезно сохранять исходные контрольные данные по каждому используемому комплекту.

Безопасность МР-среды как часть выбора оборудования

Постоянное магнитное поле требует контроля доступа предметов и людей. Магнитно притягиваемый объект может перемещаться с опасной силой. Принадлежность, допустимая в обычном кабинете, не становится безопасной для МРТ только потому, что она медицинская. Это касается транспортных средств, инструментов, баллонов, мониторов и оборудования поддержки пациента.

Маркировка MR Conditional означает допустимость в определённых условиях, а не безусловную совместимость. Условия могут включать характеристики поля, пространственного градиента, радиочастотного воздействия и конфигурации изделия. Для конкретного пациента и принадлежности требуется установленный процесс проверки; статья не заменяет индивидуальный допуск.

Радиочастотная энергия может вызывать нагрев, а градиенты — акустический шум и другие эффекты. Система безопасности включает предусмотренные производителем средства защиты, подготовку персонала и организационные процедуры. Ни низкое поле, ни современное программное обеспечение не отменяют эту систему.

Сверхпроводящие магниты различаются конструкцией охлаждения и требованиями к инженерной подготовке. Нельзя автоматически переносить требования старой системы на новую или обещать отсутствие инфраструктурных условий по одному маркетинговому слову. Документация конкретной модели определяет, какие меры требуются для её размещения и аварийных ситуаций.

Шесть критериев выбора МР-томографа

Первый — задачи учреждения. Необходимо определить направления, требуемые серии и ожидаемый поток, затем сопоставить их с подтверждёнными возможностями системы. При этом учитывают время подготовки, смену катушек и доступность врачебного анализа, а не только скорость отдельных последовательностей.

Второй — сочетание магнита, градиентов и катушек. Платформу сравнивают в той комплектации, которая будет поставлена. Возможность купить более производительную катушку в будущем не равна наличию этой катушки сегодня. Аппаратные и программные ограничения описывают отдельно.

Третий — размещение пациента и рабочая эргономика. Учитывают стол, туннель, принадлежности, коммуникацию, шум и организацию доступа. Важно оценить пространство с реальной катушкой и персоналом. Чертёж пустого туннеля не показывает всю ситуацию при исследовании.

Четвёртый — помещение и инженерия. Проверяют электроснабжение, охлаждение, экранирование, поле вокруг магнита, сервисные проходы и транспортировку оборудования к месту монтажа. Проектные решения принимают по документации, а не по общим рекомендациям интернет-статьи.

Пятый — цифровая интеграция. Нужно проверить рабочие списки, структуру исследований, корректность передачи серий, работу специализированных программ и доступность предыдущих данных. Сложная многосерийная МРТ требует дисциплины идентификаторов и понятной структуры архива.

Шестой — эксплуатационный цикл. Рассматривают обслуживание, контроль катушек, обновления, резервирование информации, возможные остановки и сроки восстановления. Важно понимать, какие изменения требуют повторной проверки качества и какие обязательства сохраняются после окончания гарантийного периода.

Ограничения и ошибки интерпретации характеристик

Приёмочная проверка и часто задаваемые вопросы

При вводе в эксплуатацию фиксируют состав системы, версии программ, перечень катушек, результаты согласованных проверок изображения и геометрии, а также параметры сетевой интеграции. Эти сведения нужны для последующего сравнения. Без исходной точки трудно определить, связано ли изменение изображения с оборудованием, обновлением или условиями получения данных.

Можно ли установить МР-томограф в обычной комнате после ремонта? Помещение должно соответствовать проекту конкретной системы. Вопросы поля, экранирования, нагрузок, охлаждения, доступа и безопасности решаются до монтажа. Косметическая готовность помещения не подтверждает инженерную готовность.

Открытый аппарат всегда удобнее и равноценен закрытому? Открытая геометрия может быть преимуществом для определённых пациентов и процессов, но сравнивать нужно полную конфигурацию и подтверждённые исследования. Форма корпуса не даёт ответа о качестве всех серий.

Нужны ли все специализированные программы сразу? Нет, если они не связаны с задачами учреждения. Однако следует заранее проверить возможность расширения, ограничения лицензирования и зависимость от аппаратных модулей. Это позволяет избежать покупки функции, которая практически не используется или требует отсутствующей катушки.

Почему одинаковый аппарат даёт разные результаты в разных учреждениях? Влияют катушки, настройки, подготовка, движение, реконструкция, техническое состояние и контроль процесса. Надёжность результата складывается из оборудования и организации работы. Поэтому грамотная закупка включает обучение и проверяемые критерии приёмки.

Можно ли оценить ресурс системы по возрасту модели? Дата выпуска платформы сама по себе не описывает состояние конкретного экземпляра, поддержку и доступность сервисных компонентов. Для эксплуатационного решения нужны документы, техническая история и условия обслуживания, а не обобщение по календарному возрасту.
