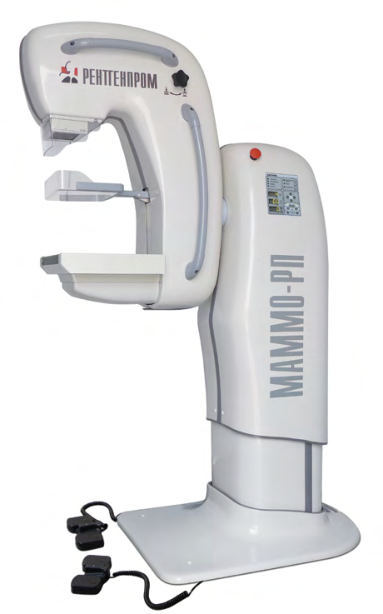

Что такое маммограф

Маммограф — специализированная рентгеновская система для визуализации молочной железы. Его конструкция, энергетические характеристики пучка, приёмник и средства позиционирования рассчитаны на получение изображений тканей с небольшими различиями ослабления излучения и мелких структур. Поэтому обычный рентгенографический аппарат с цифровой панелью не является функциональной заменой маммографу.

Современная система может выполнять двумерную цифровую маммографию, томосинтез и другие специализированные исследования, если соответствующие функции предусмотрены конструкцией и доступны в поставляемой конфигурации. Нельзя считать весь набор возможностей стандартным для любой модели. Понятие «цифровой маммограф» само по себе не подтверждает наличие томосинтеза, контрастных режимов или биопсийных принадлежностей.

Маммография использует ионизирующее излучение. Выбор метода исследования и клиническая интерпретация относятся к компетенции подготовленных специалистов. Этот материал посвящён физике оборудования, составу комплекта и организации качества; он не устанавливает возраст начала скрининга, интервалы обследований, показания или правила проведения процедуры у конкретного пациента.

Почему маммография требует специализированного оборудования

В проекционном изображении молочной железы важен баланс контраста, шума и пространственной детализации. Спектр излучения и конструкция детектора выбираются с учётом этой задачи. Применяемые сочетания материала анода и фильтрации зависят от модели и режима. Их нельзя ранжировать по принципу «один материал всегда лучше другого» без условий исследования и оценки всей системы.

Компрессионное устройство уменьшает толщину объекта, помогает ограничить движение и меняет условия формирования изображения. Его назначение не сводится к механическому удержанию. При этом качество позиционирования, доступность ткани у грудной стенки, форма лопатки и обратная связь системы имеют самостоятельное значение. Оценка удобства должна учитывать одновременно техническую задачу и взаимодействие персонала с пациентом.

Детектор регистрирует сигнал после прохождения через ткани. Рабочая площадь, шаг пикселя, эффективность регистрации, шум и обработка влияют на результат совместно. Высокая матрица не компенсирует геометрические ограничения или неверное позиционирование. Важны также условия обзора всего необходимого поля и сохранение качества у краёв.

Маммографическая рабочая станция является продолжением диагностической цепочки. Снимок должен быть правильно представлен, сопоставлен с предыдущими исследованиями и доступен в нужном формате. Просмотр томосинтеза предъявляет дополнительные требования к навигации по слоям и производительности. Поэтому закупка одного штатива без анализа рабочих мест не описывает готовый кабинет.

Из чего состоит маммографическая система

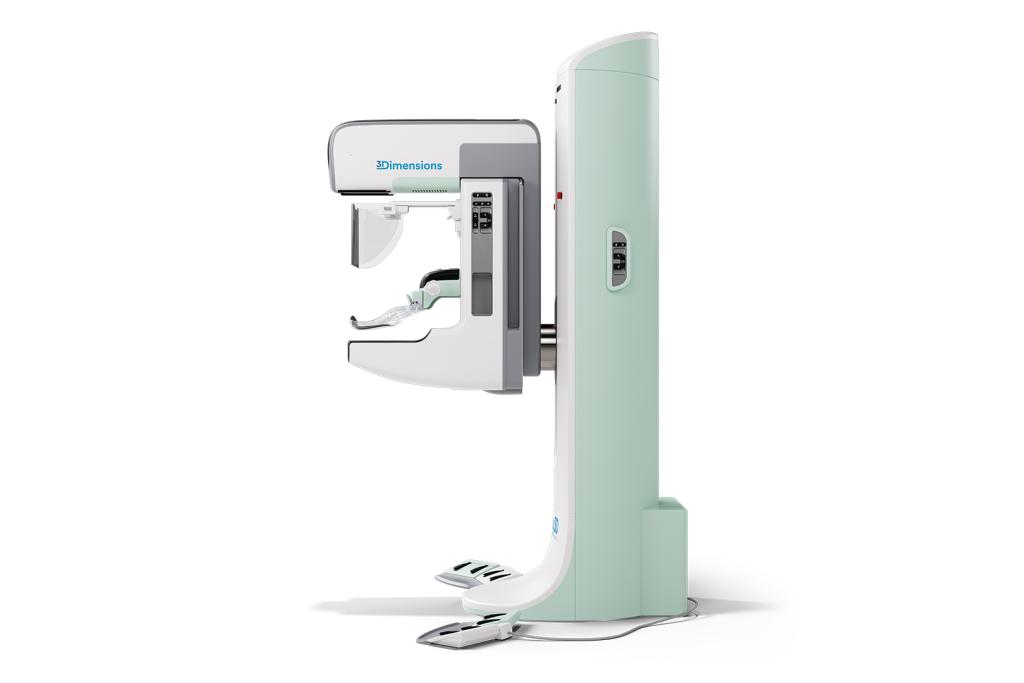

Двумерная маммография и томосинтез

При двумерной маммографии формируется проекция. Структуры, расположенные на разной глубине, могут накладываться. Томосинтез использует набор проекций, полученных при перемещении источника в ограниченном угловом диапазоне, после чего реконструирует изображения слоёв. Это меняет представление наложенных структур, но не делает систему полностью эквивалентной обычной компьютерной томографии.

Угол перемещения, число проекций, время получения данных и способ реконструкции зависят от платформы. Более широкий угол может влиять на разделение по глубине, но сравнивать установки по одному углу некорректно: различаются детекторы, движение источника, дозовое распределение, реконструкция и условия получения изображений. Конкретные маркетинговые заявления о превосходстве требуют собственного подтверждения и не переносятся на весь класс оборудования.

Синтетическое 2D-изображение формируется вычислительно из данных томосинтеза. Оно не является отдельной двумерной экспозицией. При этом его свойства и вид могут отличаться от обычной маммограммы, поэтому совместимость с рабочим процессом и обучение специалистов имеют значение. Поддержка синтетического изображения должна быть явно указана в составе программного обеспечения.

На этапе выбора следует уточнить, какие серии сохраняются: проекции, реконструированные слои, синтетические изображения и служебные данные. Не каждый архив или просмотрщик одинаково работает со всеми объектами. Демонстрация на консоли не доказывает, что тот же набор корректно откроется на существующем врачебном рабочем месте.

Компрессия и AEC: два связанных, но разных механизма

Компрессия изменяет геометрию и толщину объекта; AEC управляет экспозицией по алгоритму системы. Эти функции связаны, но не взаимозаменяемы. Исправная автоматика не устраняет последствия неправильного размещения, а комфортная механика не подтверждает стабильность дозовых и изображающих характеристик.

При техническом сравнении изучают доступные компрессионные лопатки, способ управления, отображение параметров и воспроизводимость. Силу и давление нельзя смешивать: давление зависит от площади контакта, которая меняется. Число на дисплее требует понимания того, что именно измеряется или вычисляется. Универсальные численные настройки для пациентов в этом обзоре не приводятся.

Автоматическое управление экспозицией учитывает информацию, предусмотренную конструкцией: это могут быть результаты предварительного измерения и другие данные. Разные системы реализуют управление по-разному. Важны устойчивость в согласованном диапазоне условий и результаты контроля качества, а не только наличие букв AEC в спецификации.

Отдельное внимание уделяют повторяемости после обслуживания и обновления. Изменения калибровки, алгоритма или детектора способны влиять на соотношение качества и экспозиции. Поэтому исторические контрольные значения необходимо связывать с состоянием системы и версией программ, а не хранить как безусловно неизменные числа.

Технические характеристики маммографа

Контрастные режимы, наведение и дополнительные модули

Контрастная маммография использует отдельную технологию получения и обработки данных. Её наличие не следует выводить из того, что аппарат умеет выполнять томосинтез. Аппаратные требования, лицензии, протоколы и организация работы могут отличаться. Обсуждение такого режима должно включать подтверждённое назначение системы и готовность учреждения, а не только цену программной опции.

Средства стереотаксического или томосинтезного наведения также рассматривают как отдельную конфигурацию. Необходимы совместимые механические принадлежности, программная функция, рабочее пространство и установленный процесс использования. Самостоятельное описание медицинской манипуляции не входит в технический обзор оборудования.

Алгоритмы компьютерной поддержки и искусственного интеллекта могут выполнять разные задачи: выделение признаков, сортировку потока или поддержку интерпретации. Они не равнозначны автоматическому заключению. При оценке проверяют назначение, версии, совместимые типы изображений, порядок отображения результатов и возможность сопоставления с исходными данными.

Дополнительная функция имеет смысл, когда она встроена в рабочий процесс. Если результат доступен только на отдельном компьютере и не связывается с исследованием, практическая польза может быть меньше ожидаемой. Поэтому интеграцию демонстрируют на реальной цепочке получения, передачи, просмотра и сохранения, а не только в интерфейсе отдельного приложения.

Пять критериев выбора маммографа

Первый критерий — планируемая программа работы. Скрининговый поток и углублённая диагностическая работа предъявляют различающиеся требования к функциям, длительности исследований и программному обеспечению. Их не следует смешивать в одном усреднённом сценарии. Специализированные режимы включают в спецификацию только при обоснованной необходимости и готовности команды.

Второй — качество всей изображающей цепочки. Сопоставляют источник, детектор, геометрию, автоматику и реконструкцию. При демонстрации важны условия получения и контрольные объекты. Технические характеристики следует связывать с проверяемыми результатами, а не с субъективным впечатлением от резкости.

Третий — позиционирование и доступность. Рассматривают регулировку высоты, поворот, форму детектора, комплект лопаток, доступ для маломобильных пациентов и работу специалиста. Хорошая эргономика помогает устойчивому процессу, но не заменяет обучение и контроль качества.

Четвёртый — рабочие станции и архив. Проверяют поддержку используемых типов изображений, сравнение предыдущих исследований, скорость передачи томосинтеза и корректность идентификаторов. Следует заранее определить, какие данные сохраняются и где выполняется интерпретация. Большой объём серий может существенно изменить требования к сети и хранению.

Пятый — обслуживание и программа качества. Необходимо понимать порядок калибровки, контроля детектора, проверки компрессии и AEC, а также действия после ремонта. Доступность сервисного специалиста и запасных частей влияет на устойчивость работы не меньше, чем отдельная новая функция.

Что проверяют при вводе и дальнейшей эксплуатации

Приёмочные проверки должны подтвердить состав поставки и исходные характеристики в согласованных условиях. В документации фиксируют конфигурацию, программные версии, набор принадлежностей, результаты контроля изображения и дозовых показателей, а также параметры информационного обмена. Это позволяет впоследствии сопоставлять результаты на корректной основе.

Программа качества объединяет технический контроль и анализ рабочего процесса. Важно различать дефект изображения, проблему позиционирования, ошибку идентификации и сбой передачи. Если все причины повторов записывать одной категорией, невозможно понять, требуется ли обслуживание аппарата, изменение процесса или дополнительное обучение.

Мониторы и условия просмотра также нуждаются в проверке. Предварительное изображение на станции получения не обязательно предназначено для окончательной интерпретации. Следует учитывать назначение каждого рабочего места и требования его производителя. Простое увеличение яркости дисплея не является калибровкой.

После значимых изменений оборудования или программ требуется оценить, сохраняется ли сопоставимость с исходными данными. Нельзя считать обновление только косметическим, если меняются реконструкция, обработка или дозовый расчёт. Журнал версий и выполненных проверок помогает объяснять наблюдаемые изменения.

Типичные ошибки и их последствия

Частые вопросы о маммографах

Может ли обычный цифровой рентген заменить маммограф? Специализированная маммографическая система имеет другие требования к спектру, геометрии, приёмнику, компрессии и контролю. Поэтому наличие цифровой панели в обычном аппарате не означает равнозначного назначения.

Томосинтез всегда заменяет двумерную маммографию? Это вопрос конкретной технологии, клинической программы и применимых правил. На уровне закупки нужно знать, какие режимы поддерживает система, какие изображения формируются и какие нужны рабочие станции. Универсальное правило для всех учреждений здесь некорректно.

Нужен ли самый маленький пиксель? Не обязательно. Итоговая различимость зависит от всей системы и условий получения. Сравнение требует данных о качестве изображения и шуме, а не только о шаге дискретизации.

Можно ли добавить биопсийный модуль позже? Возможность зависит от модели, версии, механической совместимости и документации. Её следует подтвердить заранее. Общая фраза о модернизации не гарантирует доступность конкретной конфигурации через несколько лет.

Что важнее: комфорт или качество? Корректная постановка вопроса объединяет их. Эргономика, устойчивое позиционирование, обратная связь и подготовка специалиста влияют на рабочий результат. Комфорт не должен описываться обещанием отсутствия любых ощущений, а качество — одним числом разрешения.

Можно ли использовать зарубежную программу контроля как готовое правило для российского кабинета? Зарубежные первичные материалы полезны для понимания технологии, но правовые требования и локальные процедуры проверяют отдельно. В этом обзоре они не выдаются за действующие российские нормативы.
