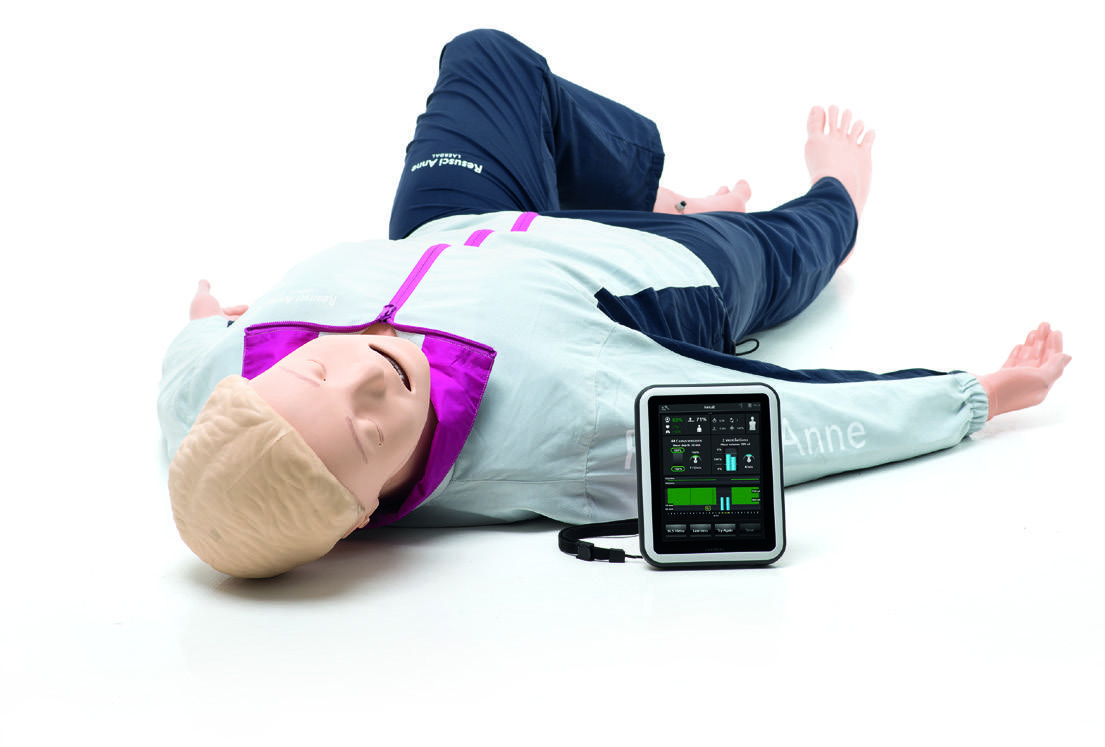

Что такое манекен для сердечно-лёгочной реанимации
Манекен для сердечно-лёгочной реанимации — учебное устройство для отработки компрессий грудной клетки, вентиляции и связанных действий в безопасной моделируемой среде. Его конструкция воспроизводит отдельные анатомические ориентиры и механическое сопротивление. В моделях с обратной связью датчики регистрируют измеряемые параметры, а программа показывает результаты. Это позволяет обсуждать конкретные действия вместо субъективного впечатления «получилось хорошо».
Необходимо различать манекен, систему обратной связи и учебный автоматический наружный дефибриллятор. Они могут входить в один комплект, но решают разные задачи. Манекен предоставляет физическую поверхность, датчики измеряют движения и поток, а тренажёр дефибриллятора воспроизводит сообщения и последовательность работы. Наличие одного компонента не подтверждает наличие остальных.
Механика грудной клетки и анатомические ориентиры
Подвижная грудная пластина передаёт нагрузку на пружинный или иной упругий механизм. Датчик измеряет её перемещение, а не силу кровотока. У некоторых моделей сопротивление изменяют сменными элементами. Это полезно для разнообразия учебных условий, однако ни одна пружина не воспроизводит все варианты механики грудной клетки человека. Отработанный навык должен включать контроль техники, а не запоминание одинакового усилия.
Положение манекена влияет на измерения. Мягкая опора, наклон или смещение корпуса могут изменить передачу нагрузки. Некоторые системы способны различать движение опоры и грудной клетки, другие измеряют только один компонент. Поэтому условия установки выбирают по руководству и сохраняют при сравнении результатов. Число на дисплее без знания метода измерения нельзя считать универсально сопоставимым.
Ориентиры на поверхности нужны для правильного размещения рук и электродов. Датчик положения рук, если он предусмотрен, контролирует определённую область. Он не оценивает всю позу обучающегося, положение плеч или качество работы команды. Эти элементы остаются предметом наблюдения преподавателя. Упрощённая модель может быть достаточной для базового навыка, но не для всех задач комплексного занятия.
| Показатель | Что регистрирует система | Что дополнительно оценивает инструктор |
|---|---|---|
| Глубина компрессии | Перемещение измеряемого элемента | Условия опоры и устойчивость техники |
| Частота | Временные интервалы между событиями | Причины изменения темпа |
| Возврат грудной клетки | Остаточное смещение или нагрузку по алгоритму | Сохранение контакта без избыточного опирания |
| Положение рук | Попадание в контролируемую область | Положение корпуса и рук в целом |
| Вентиляция | Объём или поток в учебном тракте | Герметичность, последовательность и организация действий |
| Паузы | Интервалы без зарегистрированных компрессий | Обоснованность и командные причины перерыва |
Учебные дыхательные пути и вентиляция
Дыхательный тракт соединяет лицо, входной канал и имитатор лёгких. В зависимости от модели проходимость может зависеть от положения головы и нижней челюсти. Видимое поднятие грудной клетки помогает связать действие с результатом. Но учебный мешок не является полноценной моделью растяжимости лёгких и сопротивления дыхательных путей; наличие движения не подтверждает все характеристики вентиляции реального пациента.
Для занятий с мешком и маской важны форма лица, возможность удержания маски и реакция на негерметичность. Если датчик измеряет поток внутри манекена, утечка до него влияет на зарегистрированный объём. Такой результат следует разбирать как взаимодействие пользователя и учебного тракта, а не автоматически считать неисправностью. Перед занятием преподаватель выполняет контрольную пробу по инструкции изготовителя.
Сменные дыхательные пути и лицевые элементы обеспечивают предусмотренный порядок гигиены. Нельзя произвольно заменять их похожими деталями: изменятся сопротивление, герметичность и работа датчиков. Метод обработки зависит от материала и конструкции. Учебные расходные элементы, предназначенные для однократного применения, не переводят в многоразовые только потому, что они внешне сохранились.
Обратная связь: обучение и оценка требуют разных режимов
Во время освоения навыка оперативная подсказка помогает связать движение с измеряемым результатом. Обучающийся видит, как изменение действия отражается на кривой или индикаторе. Однако постоянное наблюдение за экраном может сформировать зависимость от подсказки. Поэтому в программе полезно разделять тренировку с обратной связью и проверку без её непосредственного отображения.
После попытки рассматривают временную последовательность, а не только среднее значение. Средняя частота может выглядеть приемлемо при чередовании слишком быстрых и медленных участков. Аналогично общий процент скрывает длинный перерыв. График и журнал помогают обнаружить, когда техника изменилась: после усталости, смены участника, перемещения оборудования или неясной команды.
Пороговые значения и алгоритм итогового балла должны соответствовать выбранной программе обучения и актуальным рекомендациям, используемым организацией. Их не следует бездумно переносить из заводских настроек. Для разных возрастных моделей и учебных задач правила отличаются. В этой статье не задаётся универсальный лечебный алгоритм: речь идёт о выборе и корректной интерпретации учебного оборудования.
Возрастные модели и границы универсальности
Взрослый торс, детский манекен и модель младенца различаются не только размером. Меняются ориентиры, механика, способ работы с дыхательными путями и ожидаемая организация навыка. Попытка заменить одну модель другой уменьшением усилия не воспроизводит нужную анатомическую задачу. Возрастной состав учебной программы определяет состав парка тренажёров.
Полноразмерный корпус удобен для сценариев перемещения, доступа к пациенту и распределения участников. Торс компактнее и может быть рациональнее для многочисленных повторов базового навыка. Выбор зависит от цели: пространственная работа команды требует одного решения, короткие индивидуальные станции — другого. Сам по себе полный рост не делает измерения более точными.
Дополнительные модули — травматические элементы, учебная рука для доступа, расширенная голова — должны иметь подтверждённую совместимость. Возможность физически закрепить модуль ещё не означает, что программа будет распознавать его действия. При расширении старого комплекса проверяют поколение электроники, соединение и поддерживаемое приложение.
| Учебная задача | Подходящая функция | Контроль при выборе |
|---|---|---|
| Многократная отработка компрессий | Измерение глубины, частоты и возврата | Понятная обратная связь и обслуживание механизма |
| Вентиляция мешком и маской | Проходимость тракта и регистрация вентиляции | Совместимость маски, герметичность и сменные элементы |
| Работа с учебным АНД | Тренировочные электроды и сценарии сообщений | Отсутствие опасной энергии и совместимость системы |
| Командный сценарий | Полный корпус, временная шкала и журнал | Смена ролей и регистрация пауз |
| Оценка без подсказок | Режим скрытой обратной связи | Сохранение результата и одинаковые условия |
| Сравнение попыток | Экспорт подробных данных | Версия алгоритма и идентификация участника |
Дефибрилляция: учебные и клинические устройства нельзя смешивать
Тренажёр автоматического наружного дефибриллятора обычно воспроизводит голосовые сообщения и логику сценария без лечебного разряда. Его электроды и проводники предназначены для обучения. Реальный дефибриллятор допускается подключать к манекену лишь через предусмотренную изготовителем систему и в разрешённом режиме. Иначе возникает риск для людей и электроники.
При организации станции внешне похожие учебные и клинические принадлежности маркируют и хранят раздельно. Перед занятием проверяют комплект, а не рассчитывают на память преподавателя. Особенно важно это в помещениях, где рядом проходят обучение и реальная помощь. Учебный электрод не должен попасть в клинический набор, а настоящий аппарат — быть подключён к неподходящей модели.
Датчики размещения электродов, если они предусмотрены, оценивают только поддерживаемые зоны. Они не заменяют обсуждение подготовки среды и взаимодействия участников. В сценарном листе отдельно отмечают действия, которые система видит автоматически, и действия, которые наблюдает инструктор.
Как сделать результат измерения полезным
Перед серией занятий выполняют контрольную проверку механики, датчиков и подключения. Изношенная пружина, повреждённая кожа или неверно установленный дыхательный мешок могут создавать устойчивое отклонение. Если несколько опытных преподавателей получают необычный результат на одном устройстве, сначала исключают техническую причину.
При оценке сохраняют одинаковую продолжительность попытки, правила подсказок и условия остановки. Сравнение результатов без этих условий создаёт ложную точность. Участник, которому преподаватель давал постоянные команды, не находится в тех же условиях, что участник без помощи. Это должно отражаться в методике и протоколе.
Измерение навыка на манекене не является прямым доказательством клинического исхода. Оно показывает выполнение конкретной учебной задачи в заданной среде. Для программы важно использовать этот результат как основу обратной связи, повторения и дальнейшего обучения, не приписывая прибору способность оценить все профессиональные компетенции.
| Проблема на занятии | Возможное объяснение | Рациональная проверка |
|---|---|---|
| Низкая зарегистрированная вентиляция | Утечка, неверная сборка или техника | Контрольная проба и осмотр тракта |
| Глубина отличается на разных поверхностях | Движение опоры влияет на измерение | Условия установки и метод датчика |
| Пропадают данные | Связь, питание или приложение | Заряд, соединение и локальное сохранение |
| Резко изменился общий балл | Иная версия правил или настроек | Профиль оценки и обновления программы |
| Механизм стал необычно жёстким | Износ или неверная сборка | Осмотр по руководству без самодельной регулировки |
Разбор: высокий средний балл при длинной паузе
Команда получила хороший итоговый показатель, однако временная шкала показала продолжительный перерыв во время смены участников. Среднее значение компрессий на активных участках не описало организационную проблему. На разборе рассматривают именно эпизод перехода: кто объявил смену, когда новый участник занял место и почему возникла задержка.
Повторное упражнение делают коротким и направленным на согласование смены. После него сравнивают длительность соответствующего участка, а не стремятся просто повысить общий процент. Так измерения становятся инструментом понимания, а не соревнованием за красивую цифру.
Разбор: вентиляция не регистрируется у всей группы
Несколько обучающихся не смогли получить ожидаемую обратную связь. Контроль преподавателя выявил неправильно установленный сменный дыхательный элемент. Продолжать оценивание в таких условиях нельзя: технический дефект будет ошибочно записан как недостаток навыка. Устройство приводят в штатное состояние и повторяют затронутые попытки.
Из этого случая следует организационный вывод: проверка перед сменой должна включать не только включение экрана, но и проверку физической функции. Исправное приложение не подтверждает исправность воздушного тракта. Результат контрольной пробы полезно отмечать в журнале оборудования.
Частые вопросы
Нужен ли экран у каждого манекена? Это зависит от формата. Для самостоятельных повторов персональная обратная связь удобна; при командном занятии часть информации может быть доступна только инструктору. Важна возможность выбрать режим.
Можно ли сравнивать баллы разных производителей? Только после сопоставления алгоритмов и определений. Одинаковое название показателя не гарантирует одинаковый расчёт.
Заменяет ли датчик положения рук наблюдение преподавателя? Нет. Он контролирует ограниченный признак и не описывает всю технику или организацию помощи.
Что учитывать в расходных материалах? Совместимые дыхательные пути, лицевые элементы, электроды, средства обработки и сменные механические детали. Их доступность определяет реальную непрерывность занятий.
Какой манекен выбрать для центра? Сначала определить возрастные группы, число одновременно работающих участников и измеряемые навыки. Затем проверить полный учебный цикл: сборка, занятие, разбор, очистка и подготовка следующей группы.
