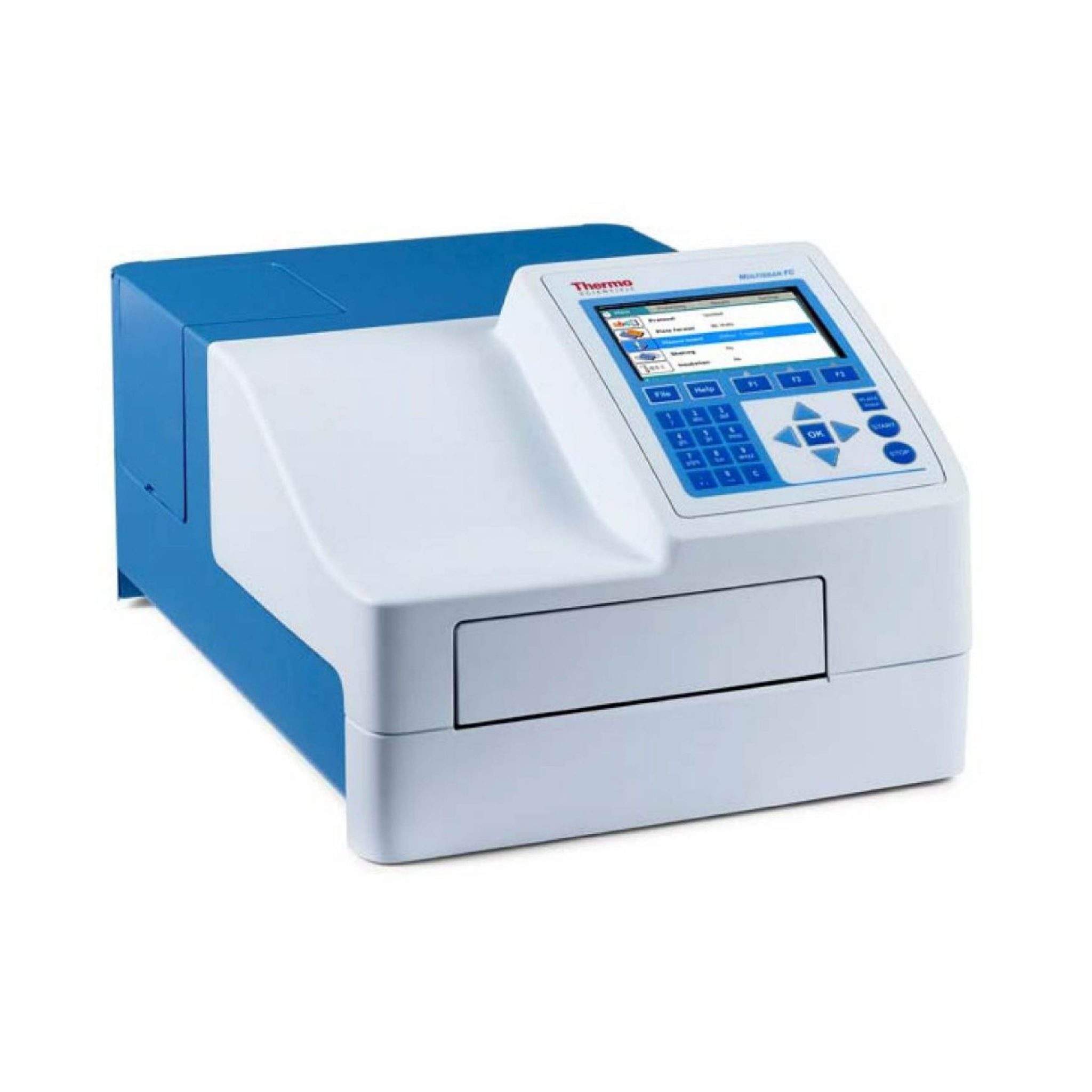

Микропланшетный фотометр измеряет поглощение света в лунках планшета. Он используется в колориметрических исследованиях, в том числе в соответствующих вариантах иммуноферментного анализа. Прибор регистрирует оптический сигнал; диагностический результат появляется только после выполнения всей методики и применения предусмотренного алгоритма расчёта.
От окраски к оптической плотности
При прохождении света через раствор часть излучения поглощается. Система сопоставляет интенсивности и рассчитывает оптическую плотность. В заданных условиях она может быть связана с количеством окрашенного продукта, однако эта связь имеет рабочий диапазон и ограничения. Очень тёмная лунка не гарантирует более точного количественного результата.
Значение зависит от длины волны, оптического пути, состава раствора и фонового поглощения. В планшете геометрия отличается от стандартной кюветы. Высота слоя меняется с объёмом и формой лунки, поэтому нельзя без проверки переносить кюветную методику на планшетный формат.
Ридер не создаёт специфичность реакции. Если в тесте произошло неспецифическое связывание, ошибка промывки или перепутаны образцы, фотометр может корректно измерить неправильную аналитическую систему. Поэтому его качество рассматривают вместе с дозированием, инкубацией, промывкой и реагентами.
Фильтры и монохроматор
Фильтровая система выделяет предусмотренные спектральные диапазоны с помощью установленных оптических элементов. Для ограниченного набора методов это может быть достаточным решением. Важно проверить наличие всех требуемых основных и референсных длин волн, а не только наиболее распространённой.
Монохроматор позволяет выбирать длину волны в доступном диапазоне без замены отдельных фильтров. Такая гибкость полезна при разнообразных задачах, но не отменяет требований к спектральной полосе, точности установки и характеристикам измерения. Само слово «спектрофотометр» не доказывает превосходство в каждой конкретной методике.
Референсное измерение применяется, если оно предусмотрено тестом, и помогает учитывать определённые фоновые составляющие. Оно не исправляет произвольное загрязнение, пузырьки или ошибку реакции. Выбор дополнительной длины волны должен соответствовать методу, а не использоваться как универсальное средство улучшения любого результата.
| Параметр | Практический смысл | Что проверить |
|---|---|---|
| Диапазон длин волн | Доступность нужных спектральных областей | Основные и референсные условия всех методов |
| Фильтр или монохроматор | Способ выбора спектральной полосы | Совместимость с текущим и планируемым меню |
| Диапазон оптической плотности | Область регистрации сигнала | Точность и линейность в нужной части диапазона |
| Формат планшета | Геометрия и число лунок | Поддерживаемые пластины и стрипы |
| Кинетическое считывание | Повторные измерения во времени | Интервал, температура и обработка, если нужны |
Фотометр и многорежимный ридер
Поглощение, флуоресценция и люминесценция — разные способы регистрации. Обычный фотометр не следует описывать как универсальный прибор для всех трёх режимов. Многорежимная платформа может поддерживать их в определённой конфигурации, но каждый режим требует соответствующей оптики и характеристик.
Даже внутри измерения поглощения возможности различаются: конечная точка, кинетика, спектральное сканирование и сканирование области лунки решают разные задачи. Для рутинного теста может требоваться только один формат, а исследовательской работе — несколько. Выбор должен исходить из метода, а не из максимального числа строк спецификации.
Температурный контроль и перемешивание не являются обязательными функциями каждого планшетного фотометра. Если реакция требует заданной температуры в процессе регистрации, это нужно проверять отдельно. Наличие таймера или программируемой серии измерений не создаёт физического термостатирования.
Планшет как оптический расходный материал
Материал дна, прозрачность, форма лунок и качество поверхности влияют на измерение. Для ультрафиолетового диапазона особенно важна оптическая пригодность пластика. Планшет, подходящий для одного видимого диапазона, не обязательно пригоден для другой задачи.
Пузырьки, капли на внешней поверхности, загрязнения и неодинаковые объёмы могут менять сигнал. Правильная ориентация планшета и карта лунок также критичны. Прибор способен получить технически устойчивые значения, но отнести их к неверным образцам, если схема постановки задана неправильно.
Краевые эффекты связаны с условиями реакции и обращения с планшетом, а не только с оптикой. Различия испарения или температуры могут создавать пространственный рисунок. Исправлять его исключительно математической обработкой без поиска причины неправильно. Анализируют весь процесс подготовки и инкубации.
Калибровочная кривая и расчёт результата
В количественных методах связь между сигналом и концентрацией задаётся предусмотренными калибраторами и моделью. Линейная зависимость подходит не для всех тестов. Выбор уравнения, обработка повторностей и допустимость серии должны соответствовать инструкции и лабораторной процедуре.
Автоматическое построение красивой кривой не доказывает её пригодности. Нужно оценивать контроли, диапазон и поведение точек. Экстраполяция за пределы подтверждённого диапазона может давать численно правдоподобный, но недостоверный ответ. Повторное исследование или разведение выполняют только по предусмотренному порядку.
Качественные тесты могут использовать порог, отношение сигналов или другой алгоритм. Такой индекс не обязательно является концентрацией. В отчёте важно сохранять правильный смысл: число в графе не должно создавать ложное впечатление количественного измерения вещества.
| Наблюдение | Возможный уровень проблемы | Что анализируют |
|---|---|---|
| Высокий фон во многих лунках | Реакция, промывка или реагенты | Контроли и этапы подготовки |
| Систематический рисунок по краю | Инкубация, испарение или обращение с планшетом | Условия постановки и распределение лунок |
| Отдельная необычная лунка | Пузырёк, дозирование, загрязнение или реальный результат | Изображение/осмотр и правила повторного исследования |
| Кривая рассчитана, контроли не подходят | Непригодность аналитической серии | Критерии теста, а не только математическую сходимость |
| Сигнал за рабочим диапазоном | Недостаточная валидность количественного ответа | Предусмотренный алгоритм дальнейшего исследования |
Контроль прибора и контроль метода
Оптические тестовые средства помогают проверять характеристики фотометра. Они не заменяют контрольные материалы конкретного анализа. Первый уровень касается измерительного устройства, второй — всей реакции с реагентами и подготовкой. Успех одного уровня не гарантирует успех другого.
При обслуживании и обновлении программного обеспечения важно сохранять параметры методов. Ошибка единиц, карты планшета или формулы может влиять на результат без изменения оптической системы. Поэтому контроль включает проверку вычисления и экспорта, а не только измерение стандартной пластины.
Полезно сохранять исходные оптические значения, параметры расчёта и окончательную классификацию. Это позволяет разбирать сомнительную серию и воспроизводить логику ответа. Один итоговый PDF без исходной матрицы может быть недостаточен для полноценного внутреннего анализа.
Шесть критериев выбора
1. Меню методов и назначение
Составьте перечень тестов с длинами волн, форматами планшетов и расчётными требованиями. Для клинического применения проверьте назначение конкретной системы и совместимость с методиками. Исследовательский набор возможностей не следует автоматически считать готовой диагностической платформой.
2. Оптика в нужном диапазоне
Сравнивайте точность, линейность и воспроизводимость там, где реально работают тесты. Максимальная оптическая плотность сама по себе не описывает качество измерения. Наличие референсного канала и нужных фильтров проверяют по поставляемой конфигурации.
3. Планшеты и режимы
Уточните поддержку стрипов, неполной загрузки, типов дна и дополнительных форматов. Если нужны кинетика, температура или перемешивание, они должны быть явно предусмотрены. Совместимость проверяют на используемом расходном материале.
4. Расчёты и проверка серии
Программа должна поддерживать нужные модели кривых, повторы и критерии контроля. Пользователь должен видеть исходные значения и основания статуса. Автоматизация расчёта полезна, когда исключает механические ошибки, а не скрывает аналитические ограничения.
5. Рабочий процесс и данные
Проверьте идентификацию, карту планшета, экспорт и обмен с ЛИС. Для большого потока важна связь с дозированием, промывкой и инкубацией. Ридер не должен становиться отдельным островком, где образцы приходится повторно переписывать вручную.
6. Поддержка и контроль работоспособности
Оцените доступность тестовых средств, обслуживания оптики и сохранения методических настроек. Уточните порядок действий после ремонта и обновления программы. Резервное копирование должно охватывать не только результаты, но и утверждённые методы.
Разбор двух рабочих ситуаций
Лаборатория покупает прибор для нескольких ИФА-наборов. Все они используют поглощение, но отличаются длинами волн и алгоритмом расчёта. Проверка только одного стандартного фильтра оставляет часть задач незакрытыми. Практически полезна таблица совместимости по каждому набору, включая референсное измерение и контроль серии.
Другой пример — переход к кинетическому исследованию. Прибор умеет повторять считывание, но не поддерживает нужную температуру. Программная функция не компенсирует отсутствие физического контроля условий. Выбирать следует законченную конфигурацию процесса, включая инкубацию и временную согласованность.
| Этап приёмки | Вопрос | Подтверждение |
|---|---|---|
| Проверка спектральной совместимости | Доступны ли условия методов | Список фильтров или диапазонов и настроек |
| Проверка расходников | Подходят ли реальные планшеты | Разрешённые форматы и корректное позиционирование |
| Тест расчёта | Правильно ли формируется ответ | Исходные значения, кривая и контрольные результаты |
| Проверка экспорта | Не теряются ли единицы и статусы | Протокол обмена и пример отчёта |
| Проверка сохранения методов | Можно ли восстановить рабочее место | Резервная копия и перечень версий |
Частые вопросы
Фотометр выполняет ИФА полностью?
Самостоятельный ридер обычно только считывает подготовленный планшет и выполняет расчёт. Дозирование, инкубация и промывка требуют других операций или модулей. Полностью автоматический анализатор — отдельная архитектура.
Можно ли заменить фотометр флуориметром?
Это разные способы регистрации. Замена возможна лишь в рамках соответствующей методики и оборудования. Совпадение формата планшета не делает сигналы взаимозаменяемыми.
Чем полезен монохроматор?
Он даёт гибкий выбор длины волны в доступном диапазоне. Но пригодность определяется также оптическими характеристиками, форматами и требованиями теста. Для ограниченного меню подходящая фильтровая система может решать задачу полностью.
Почему одинаковая реакция даёт разные значения в кювете и планшете?
Различаются оптический путь и геометрия. Методика должна учитывать формат. Прямое сравнение без соответствующей коррекции и проверки может быть некорректным.
Можно ли выдать результат, если кривая есть, а контроль не прошёл?
Пригодность серии определяется правилами метода. Наличие рассчитанной кривой не отменяет неудовлетворительный контроль. Решение принимают по установленной процедуре, а не по внешнему виду графика.
