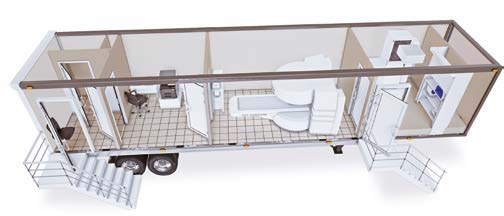

Похожая полоса на МР-изображении может возникнуть из-за кодирования, движения или внешней радиочастотной помехи. Разбор начинают с геометрии дефекта и его воспроизводимости, а не с произвольного повышения разрешения.
Сначала описать, затем исправлять
Полезное описание артефакта содержит направление, локализацию, связь с анатомическими границами и поведение между сериями. Формулировка «плохое качество» не позволяет выбрать проверку. Нужно понять, повторяется ли дефект в координатах изображения, перемещается ли вместе с пациентом и зависит ли от способа кодирования. Сохранение параметров исходной серии делает последующий разбор сравнимым.
В обучающих материалах Siemens наложение рассматривается как перенос сигнала из области за пределами поля обзора, химический сдвиг — как следствие различий резонансных частот, а РЧ-помеха — как посторонний сигнал в приёмном тракте. Эти механизмы требуют разных проверок. Изменение одного параметра может уменьшить видимость дефекта, но не подтвердить предполагаемую причину. Siemens Healthineers: MR Essentials — Artifacts.
| Наблюдение | Рабочая гипотеза | Что помогает различить причины |
|---|---|---|
| Анатомия наложена с противоположного края | Недостаточное поле обзора в направлении кодирования | Связь с областью за границей изображения |
| Светлая и тёмная кайма на границе жира и воды | Химический сдвиг первого рода | Направление частотного кодирования и полоса приёма |
| Повторяющиеся изображения движущейся структуры | Артефакт движения | Периодичность и направление фазового кодирования |
| Узкая полоса без анатомической привязки | Радиочастотная помеха | Воспроизводимость на фантоме и проверка среды |
| Потеря сигнала возле металла | Магнитная восприимчивость и неоднородность | Последовательность, геометрия, документация системы |
Почему направление имеет значение
При смене направления кодирования дефект может изменить положение относительно анатомии. Это полезный диагностический признак, но не универсальный тест: одновременно могут измениться и другие параметры. Для инженерного разбора записывают, какие настройки реально остались постоянными. Если сравниваются серии с разными TE, толщиной и обработкой, результат нельзя приписать только одному изменению.
Химический сдвиг первого рода оценивают с учётом единиц полосы приёма. Значение в герцах на пиксель нельзя напрямую сравнивать с полной полосой. Изменение полосы сопровождается другими компромиссами, включая отношение сигнал/шум. Поэтому «полоса шире» не означает безусловно лучшее изображение. Цель — получить диагностически пригодную серию при контролируемых ограничениях, а не убрать любой визуальный след ценой потери полезного сигнала. Siemens Healthineers: обзор артефактов.
Разбор: край изображения похож на образование
Учебный случай: на периферии появляется структура, отсутствующая на другой серии. Первый вопрос — действительно ли это новая анатомическая находка или сигнал за пределами выбранного поля обзора. Проверяют геометрию планирования, чувствительную область катушки и направление кодирования. Сопоставление с исходными локализаторами помогает сформулировать гипотезу наложения.
Проверка должна быть направленной. Если одновременно увеличить поле обзора, изменить матрицу и включить другой фильтр, исчезновение структуры не покажет, какой механизм сработал. Для учебного фантомного разбора параметры меняют последовательно. На пациенте дополнительные серии определяются клинической необходимостью и протоколом, а не желанием провести технический эксперимент. Интерпретацию подозрительного участка выполняет врач с учётом всех изображений.
| Изменение | Что оно проверяет | Что фиксировать |
|---|---|---|
| Поле обзора | Гипотезу наложения | Матрицу и направление кодирования |
| Полоса приёма | Частотное смещение и компромисс с шумом | Единицы и фактическое значение |
| Последовательность | Зависимость дефекта от механизма формирования сигнала | TE, геометрию и обработку |
| Фантом вместо пациента | Воспроизводимость вне физиологических движений | Сопоставимую конфигурацию |
Разбор: полоса появилась после работ в помещении
Другой учебный пример: полоса обнаруживается в нескольких исследованиях после подключения нового устройства. Хронологическая связь обосновывает проверку, но не доказывает виновность устройства. Инженер сопоставляет время событий, конфигурацию помещения и результаты разрешённых тестов. Самовольное изменение экранирования или отключение защитных элементов ради проверки недопустимо.
Хорошая заявка в сервис содержит изображение дефекта, исходную серию, параметры, перечень затронутых катушек и сведения о воспроизводимости. Если приложить только уменьшенный снимок экрана с обрезанным полем, часть информации будет потеряна. Для передачи внешнему сервису используют обезличенные данные, сохраняя технические метаданные, необходимые для разбора.
Когда требуется инженерная эскалация
| Признак | Почему важен | Что передать специалисту |
|---|---|---|
| Дефект на разных пациентах | Уменьшает вероятность индивидуальной причины | Сопоставимые примеры |
| Дефект на фантоме | Позволяет отделить часть физиологических факторов | Протокол и положение фантома |
| Связь с одной катушкой | Сужает проверяемый тракт | Идентификатор катушки |
| Связь с изменением среды | Указывает на внешнюю переменную | Хронологию работ |
| Сохранение после штатных проверок | Требует углублённого анализа | Уже выполненные действия |
Результат разбора формулируют с уровнем уверенности: «признаки соответствуют гипотезе», «воспроизводится при такой конфигурации», «причина подтверждена сервисом». Такая точность полезнее категоричного названия артефакта по одной картинке и снижает риск повторения неэффективных действий.
Как построить полезный журнал артефактов
Журнал удобно организовать вокруг наблюдений, а не только названий. Для случая сохраняют локализацию, направление, серию, катушку, воспроизводимость и изменения после разрешённой проверки. Название предполагаемого механизма помещают в отдельное поле. Это предотвращает ситуацию, когда первоначальная гипотеза становится фактом просто потому, что её вписали в заголовок заявки.
Для сравнения двух случаев нужны одинаковые масштабы и доступ к исходным данным. Обрезанный снимок экрана может скрыть направление кодирования и анатомический контекст. Если приходится использовать изображения для обучения, их обезличивают и выбирают представление, в котором сохранён диагностически значимый дефект. Красиво оформленный пример не должен терять техническую информацию ради чистого внешнего вида.
Разбор серии случаев помогает отделить повторяющуюся проблему от единичного события. Например, совпадение по одной катушке полезнее общего числа жалоб за месяц. Но ассоциация не является окончательным доказательством: возможно, эту катушку используют для наиболее чувствительного к движению протокола. Поэтому журнал должен позволять сопоставить и оборудование, и задачу исследования.
Учебная проверка гипотезы
Предположим, полоса меняет положение после изменения направления кодирования. Это поддерживает гипотезу связи с формированием изображения, но не сообщает автоматически конкретный механизм. Следующий шаг выбирают по оставшимся признакам: анатомической привязке, форме и поведению на фантоме. Полезный эксперимент уменьшает число возможных объяснений. Эксперимент, меняющий сразу пять параметров, часто лишь показывает, что другая картинка выглядит лучше.
Для заключения можно использовать три уровня: наблюдение, интерпретация, подтверждение. Наблюдение описывает видимый факт; интерпретация называет вероятный механизм; подтверждение опирается на воспроизводимую проверку или сервисное исследование. Такое разделение обучает команду точному техническому языку и уменьшает число ошибочных обращений, в которых диагноз неисправности поставлен до получения данных.
