Что измеряет офтальмологический тонометр
Офтальмологический тонометр — прибор для оценки внутриглазного давления по взаимодействию измерительной системы с глазом, обычно с роговицей. Разные технологии используют уплощение поверхности, её деформацию воздушным импульсом или динамику отскока небольшого зонда. Полученное число связано с давлением, но также зависит от метода и свойств тканей. Поэтому одинаковая единица измерения не делает результаты всех тонометров полностью взаимозаменяемыми.
Тонометрия — часть обследования, а не самостоятельный диагноз. Единственное измерение не описывает состояние зрительного нерва, поля зрения и индивидуальную динамику. С технической стороны важно получить воспроизводимую оценку и сохранить условия её получения. Для врача существенно знать, каким прибором, в каком положении и при каком качестве серии выполнено исследование. Для инженера — понимать измерительный принцип и предусмотренные средства проверки конкретной системы.
Аппланация, воздушный импульс и отскок
При аппланационной тонометрии оценивают взаимодействие силы и заданной площади уплощения роговицы. В классической системе Гольдмана наблюдение выполняется через щелевую лампу с соответствующим измерительным элементом. На результат влияют положение прибора, геометрия контакта и условия наблюдения. Сила, приложенная неправильно, не становится корректной только потому, что шкала тонометра поверена. Пользовательская методика и техническое состояние здесь неразделимы.
Бесконтактный тонометр создаёт воздушный импульс и регистрирует ответ поверхности оптическим способом. Исключение непосредственного контакта измерительной призмы не устраняет влияние положения головы, моргания и свойств роговицы. Автоматическое наведение уменьшает часть операторских ошибок, но серия с недостаточным качеством остаётся основанием для проверки, а не для механического усреднения. У разных аппаратов различаются форма импульса, регистрируемые события и вычислительный алгоритм.

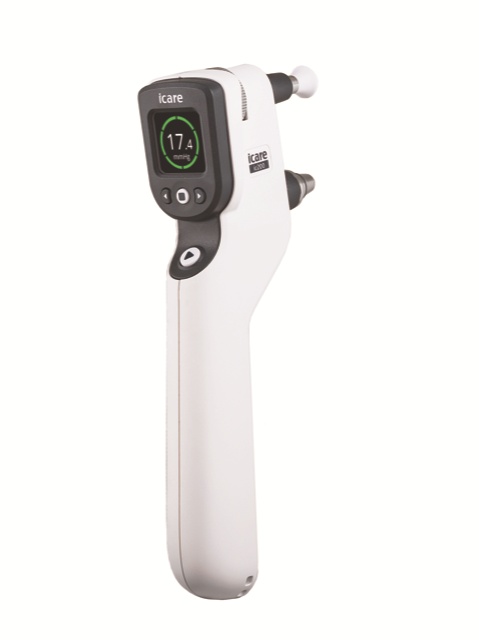

Ребаунд-тонометр использует лёгкий зонд, движение которого меняется после краткого взаимодействия с роговицей. Система анализирует динамику зонда и выдаёт оценку давления. Допустимые положения прибора, расстояние и ориентация задаются его конструкцией. Поддержка измерения у лежащего пациента не является свойством любого портативного тонометра. Одноразовый зонд, основание и контроль положения входят в измерительную цепь, поэтому их нельзя считать второстепенными расходными элементами.
| Технология | Измерительный подход | Что особенно влияет на организацию работы |
|---|---|---|
| Аппланационная | Сила при заданной геометрии уплощения | Щелевая лампа, совместимая призма, подготовка и обработка |
| Бесконтактная | Деформация от воздушного импульса и оптическая регистрация | Позиционирование, фиксация и критерии пригодности серии |
| Ребаунд | Динамика движения небольшого зонда | Правильная ориентация, совместимые одноразовые зонды |
| Портативная аппланационная | Контактное измерение в компактном исполнении | Предусмотренные наконечники и контроль измерительного канала |
| Системы домашней тонометрии | Измерение самим обученным пользователем | Назначение модели, обучение и передача результатов врачу |
Почему роговица влияет на результат
Роговица — деформируемая многослойная структура, а не идеальная мембрана с одинаковыми свойствами у всех пациентов. Её толщина, кривизна, биомеханическое состояние и изменения после вмешательств могут влиять на измерение. Пахиметрия добавляет важный контекст, но не создаёт универсальную поправку, способную безошибочно преобразовать любой результат в «истинное давление». Алгоритмы коррекции, если они предусмотрены, оценивают в пределах их назначения и доказательной основы.
Следует различать центральную толщину роговицы и её механическое поведение. Два глаза с одинаковой толщиной могут реагировать на измерительное воздействие неодинаково. Поэтому автоматическое число с дополнительной коррекцией должно сохраняться вместе с исходным результатом и названием метода. Скрытая замена исходного значения преобразованным усложняет сравнение исследований и делает непонятным, чем объясняется расхождение между кабинетами.
Качество слёзной плёнки, контактного элемента и фиксации тоже имеет значение. Избыточное давление на веки или неудобная поза могут изменить условия исследования. Программный индикатор правильного положения снижает вероятность некоторых ошибок, но не контролирует все действия оператора. При необычном результате оценивают и технические обстоятельства, и клиническую ситуацию; нельзя объявлять значение артефактом только потому, что оно не соответствует ожиданиям.
Повторяемость и сопоставимость — разные характеристики
Повторяемость описывает близость результатов в сходных условиях. Межметодическое согласие показывает, насколько сопоставимы данные различных технологий. Прибор может давать близкие значения внутри серии и систематически отличаться от другого метода. Для оценки динамики желательно сохранять измерительную преемственность либо документировать переход на новую систему. Простое объединение чисел разных методов в один график способно создать ложное впечатление изменения состояния.
Разрешение дисплея также не равно точности. Отображение десятых долей не означает, что неопределённость измерения настолько мала. Паспортные характеристики сравнивают вместе с диапазоном, условиями проверки и требованиями к пациенту. В техническом задании полезнее указать рабочий сценарий и необходимую документацию, чем требовать максимальное число знаков после запятой. Индикаторы разброса серии следует изучить в руководстве: разные производители кодируют качество различными способами.
Для последующего анализа важна сохранность отдельных измерений, если система их предоставляет. Среднее значение без сведений о разбросе может скрывать непригодную серию. Равным образом исключение «неудобных» значений только ради красивого среднего искажает данные. Порядок повторного исследования и принятия серии определяется методикой кабинета и инструкцией изделия; техническая система должна помогать прослеживаемости, а не маскировать несогласованность.
| Наблюдение | Возможное техническое объяснение | Какую информацию сохранить |
|---|---|---|
| Большой разброс серии | Движения, позиционирование, нестабильный контакт | Отдельные результаты и индикаторы качества |
| Разница между кабинетами | Разные методы и условия исследования | Модель прибора, метод, положение пациента |
| Изменение после замены расходника | Несовместимость или состояние измерительного элемента | Артикул и партия принадлежности, описание события |
| Плохая повторяемость после перемещения | Нарушение установки или необходимость проверки | Условия транспортировки и сервисный протокол |
| Необычный результат на изменённой роговице | Ограничения применимости метода | Состояние роговицы и выбранная технология |
Контактные элементы и инфекционная безопасность
Измерительная призма должна сохранять заданную геометрию и прозрачность. Повреждение поверхности, помутнение или остатки вещества после обработки могут влиять и на безопасность, и на наблюдение. Метод дезинфекции выбирают по документации конкретного изделия. Рекомендации для одной модели нельзя автоматически переносить на другую, даже если обе выглядят как прозрачный пластиковый элемент. Визуальный осмотр не заменяет документированного процесса обработки.
Одноразовая принадлежность используется в пределах указанного назначения. Попытка повторной обработки меняет исходные условия её применения. Для ребаунд-систем важны не только стерильность или чистота зонда, но и его механические характеристики. Для аппланационной системы — соответствие измерительной поверхности и оптической геометрии. Замена «подходящим аналогом» без подтверждения совместимости может нарушить работу всей измерительной цепи.
План снабжения должен учитывать реальный поток пациентов, запас расходников и сроки поставки. Прибор без нужного измерительного элемента фактически недоступен, даже если его электронная часть исправна. При выборе сравнивают маршруты расходников, варианты хранения и ответственность за контроль остатков. Эти организационные условия особенно важны для выездной службы и кабинетов, где один аппарат используется в нескольких подразделениях.
Практический разбор: после смены прибора значения стали выше
Кабинет заменил стационарный аппарат портативной системой, и часть повторных измерений оказалась выше прежних. Неверно автоматически заключать, что новый прибор неисправен, или вводить постоянную арифметическую поправку. Сначала фиксируют изменение метода, условий позиционирования и состава пациентов. Затем проверяют настройку, принадлежности, качество серий и предусмотренные контрольные процедуры. Клиническую значимость расхождений оценивает врач.
Для сопоставления выбирают корректно организованный протокол, а не случайные пары измерений из разных дней. Сохраняют исходные значения, время, модель и условия. Даже если обнаружена средняя разница, её нельзя автоматически считать одинаковой во всём диапазоне и у всех пациентов. Расхождение может зависеть от состояния роговицы и величины измеряемого давления. В истории наблюдения следует явно отметить смену технологии.
Инженерный итог такого разбора — подтверждённая работоспособность оборудования и понятная измерительная документация. Клинический итог — решение о том, как продолжать наблюдение конкретного пациента. Эти задачи взаимодействуют, но не подменяют друг друга. Проверка на контрольном устройстве не даёт врачу автоматического правила интерпретации всех клинических различий.
Как выбирать и принимать тонометр
Первый критерий — предполагаемый метод и место исследования. Второй — положение и особенности пациентов. Третий — качество серии и возможности её сохранения. Четвёртый — принадлежности и обработка. Пятый — контроль работоспособности и обслуживание. Шестой — связь с архивом и корректная идентификация глаза. Для кабинета с разными сценариями разумно оценивать сочетание методов, а не пытаться назначить один аппарат универсальным для любой ситуации.
| Критерий | Вопрос к поставке | Подтверждение |
|---|---|---|
| Рабочий сценарий | Сидя, лёжа, у постели или в стационарном кабинете? | Назначение и инструкция конкретной модели |
| Измерительная серия | Как обнаруживается плохое качество? | Демонстрация индикаторов и записи результатов |
| Контактные принадлежности | Какие элементы разрешены и как обрабатываются? | Согласованный перечень и инструкции |
| Проверка прибора | Что выполняет пользователь, а что сервис? | Регламент, контрольные средства, обучение |
| Информационный обмен | Передаются ли глаз, время и метод? | Тестовый экспорт и открытие записи |
| Непрерывность работы | Что требуется при исчерпании расходников? | План поставок и резервный маршрут исследования |
Частые вопросы
Бесконтактный метод полностью исключает ошибки?
Нет. Он устраняет контакт измерительной призмы, но сохраняет требования к наведению, фиксации и оценке качества. Автоматизация уменьшает определённые операторские действия, а не делает измерение независимым от пациента и состояния роговицы.
Можно ли сравнивать разные методы по одной паре чисел?
Одна пара не характеризует согласие технологий. Необходимо учитывать условия, повторяемость и клинический контекст. Для динамического ряда особенно важно знать, когда и почему сменился метод, чтобы изменение оборудования не принять за изменение состояния глаза.
Нужна ли калибровка каждому тонометру?
Порядок зависит от конструкции. Одни системы предусматривают определённые пользовательские проверки, другие имеют иной регламент. Утверждение изготовителя об отсутствии пользовательской калибровки не означает отсутствия обслуживания, осмотра и контроля при подозрении на неисправность.
Тонометрия заменяет комплексное обследование на глаукому?
Нет. Прибор оценивает один параметр. Состояние зрительного нерва, структурные и функциональные исследования и клиническая история рассматриваются совместно. Выбор тактики нельзя выводить из единственного числа на дисплее.
