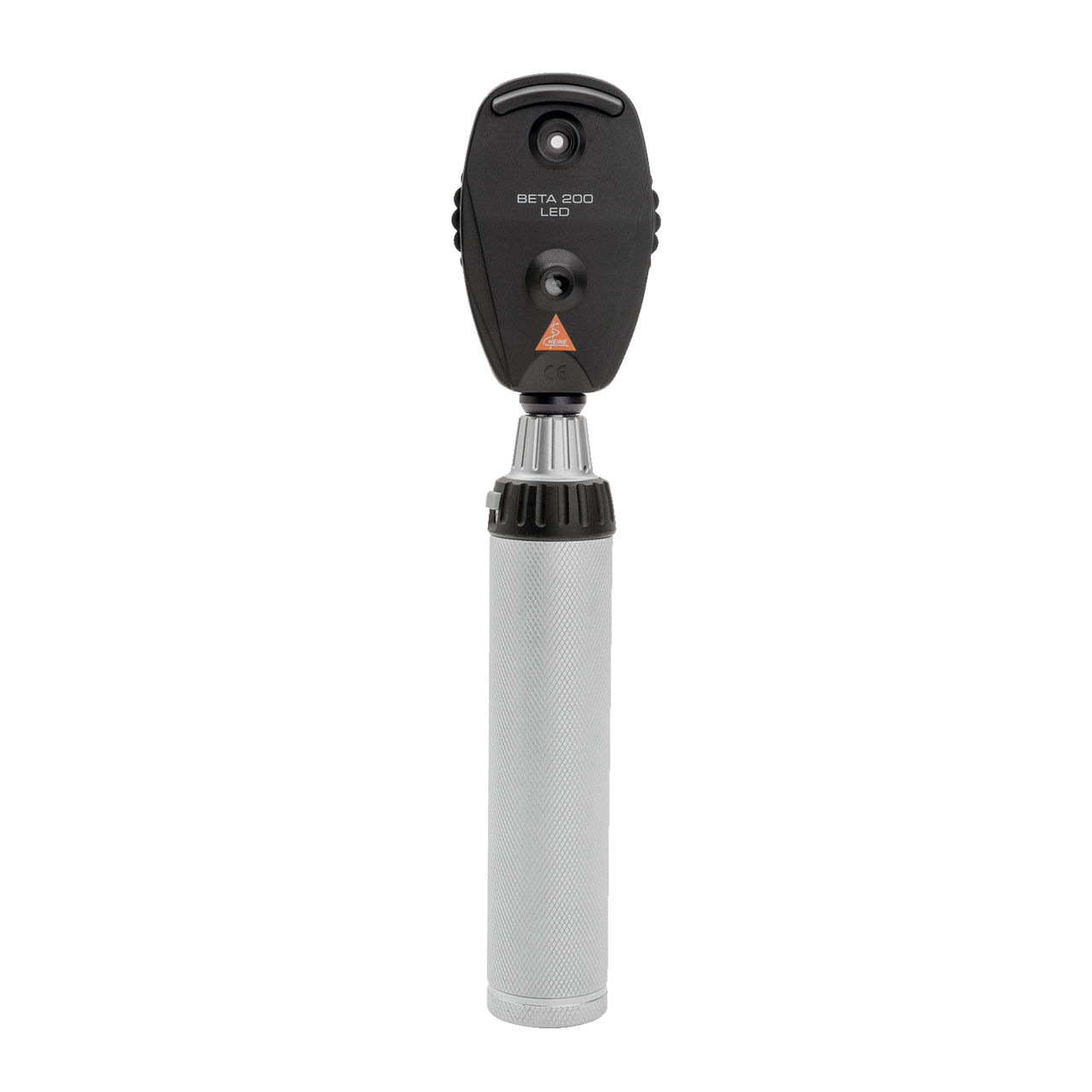

Что такое офтальмоскоп
Офтальмоскоп — оптический инструмент для наблюдения внутренних структур глаза через зрачок. Он объединяет освещение и наблюдательный канал, позволяя исследовать глазное дно. В зависимости от конструкции изображение может наблюдаться непосредственно через прибор либо через дополнительную линзу. Прямая и непрямая офтальмоскопия отличаются геометрией, масштабом, полем и восприятием глубины. Это разные способы получить информацию, а не последовательные поколения одного устройства.
Ручной прямой офтальмоскоп удобен для осмотра в кабинете и у постели пациента. Налобная бинокулярная система оставляет руки свободными и используется с соответствующей линзой. Цифровые варианты добавляют регистрацию изображения, но возможности записи зависят от всей оптической схемы. Нельзя считать любой прибор с камерой эквивалентом специализированной фундус-камеры по полю, воспроизводимости и количественной оценке.
Прямая и непрямая оптическая схема
В прямой офтальмоскопии наблюдатель видит увеличенное прямое изображение через оптику исследуемого глаза. Сближение осей освещения и наблюдения помогает использовать ограниченное отверстие зрачка. Набор корректирующих линз компенсирует определённые рефракционные различия и позволяет фокусировать наблюдение. Поле относительно ограничено, поэтому целостная оценка требует последовательного осмотра, а не единственного взгляда через прибор.
При непрямой офтальмоскопии собирающая линза формирует промежуточное изображение, которое рассматривает врач. Его ориентация отличается от прямого изображения; освоение пространственного соответствия необходимо для правильного описания локализации. Бинокулярная схема даёт стереоскопическую информацию при подходящих условиях. Рабочее поле и увеличение зависят от выбранной линзы и геометрии, поэтому эти характеристики следует рассматривать вместе.
Положение источника, наблюдателя, линзы и глаза определяет количество бликов и доступное поле. Даже хорошая оптика не компенсирует неверную центровку. Узкий зрачок, непрозрачность сред и нестабильная фиксация ограничивают исследование по разным причинам. Подбор прибора должен учитывать эти условия, но не обещать преодоление любого ограничения. Неудавшийся осмотр не означает отсутствия изменений и требует соответствующего клинического продолжения.
| Исполнение | Оптическая особенность | Практический компромисс |
|---|---|---|
| Прямой ручной | Увеличенное прямое изображение | Небольшое поле и зависимость от положения наблюдателя |
| Непрямой бинокулярный | Промежуточное изображение через отдельную линзу | Более сложная координация и необходимость навыка ориентации |
| Налобный | Осветитель и наблюдение закреплены на голове | Свобода рук при требованиях к посадке и балансу |
| Цифровой портативный | Камера и экран в измерительной цепи | Возможность записи при ограничениях конкретной оптики |
| Учебная система | Дополнительный наблюдатель или видеоканал | Разделение света и согласование изображения с основным каналом |
Апертура, фильтры и освещение
Размер световой апертуры выбирают в соответствии с условиями наблюдения и методикой. Малое световое поле помогает в одной ситуации, широкое — в другой. Узкая щель, фиксационная метка и другие диафрагмы имеют специальные задачи. Чем больше положений на диске, тем шире потенциальные возможности, но без понимания назначения они не улучшают исследование. При обучении важно связать конкретную апертуру с наблюдаемым эффектом.
Фильтры изменяют контраст и спектр. Бескрасное освещение может выделять детали, которые иначе воспринимаются менее отчётливо; другие фильтры и поляризационные решения уменьшают отдельные отражения или изменяют характер наблюдения. Однако внешний цвет изображения зависит также от источника и, в цифровой системе, от камеры. Сравнение фотографий, полученных при разных фильтрах, нельзя трактовать как изменение ткани без учёта режима.
Яркость должна быть управляемой и воспроизводимой. Максимальная яркость не является универсальным преимуществом: избыточный свет ухудшает комфорт и может затруднять фиксацию. Для конкретной модели учитывают ограничения по длительности и условиям освещения. Светодиодная технология уменьшает некоторые эксплуатационные задачи, но не отменяет требований к оптической безопасности, состоянию прибора и корректному выбору режима.
Корректирующие линзы и рефракция
Диск корректирующих линз помогает согласовать фокус наблюдения, но не заменяет измерение рефракции. Значение на диске зависит от оптических условий и наблюдателя. Его нельзя автоматически переносить в рецепт или использовать как точный самостоятельный рефрактометрический результат. Особенно важно объяснять это начинающим пользователям, которым наличие диоптрийной шкалы может показаться достаточным для объективного измерения.
В непрямой системе отдельная линза влияет на поле, рабочее расстояние и масштаб. При смене линзы меняется привычная геометрия. Подбор следует проводить с учётом назначения и удобства врача, а также условий очистки и хранения. Оптическое покрытие уязвимо к неподходящим средствам и механическим повреждениям. Мутная линза может создать впечатление плохой прозрачности сред или недостаточного освещения, хотя проблема находится вне глаза.
Рефракционные особенности пациента и врача, очки наблюдателя и положение инструмента формируют единую оптическую цепь. Поэтому тестирование прибора одним пользователем не полностью описывает его эргономику для всего отделения. При групповой закупке полезна демонстрация с несколькими специалистами и согласование типовых настроек, не превращающих индивидуальную настройку в скрытую обязанность следующего пользователя.
Что делает наблюдение воспроизводимым
Описание должно содержать сторону, исследованную область и условия, которые ограничивали осмотр. Если доступен лишь фрагмент глазного дна, заключение не должно создавать впечатление полного обзора. В цифровом архиве желательно сохранять исходное изображение, а не только обрезанный фрагмент с усиленной резкостью. Идентификация правого и левого глаза особенно важна при системах, где ориентация изображения отличается от привычной фотографии.
Цифровое увеличение не создаёт новые оптические детали. Оно увеличивает уже зарегистрированные пиксели и может помогать просмотру, но не компенсирует нерезкость или ограниченное поле. Алгоритмическая обработка способна изменять контраст сосудов и границ; для динамики необходимо понимать, применялись ли одинаковые настройки. Полезнее стабильный исходный кадр, чем эффектно обработанное изображение без сохранённого оригинала.
| Признак непригодного наблюдения | Что проверить | Как избежать ошибочного вывода |
|---|---|---|
| Блик закрывает участок | Совпадение осей, состояние линзы, апертуру | Не считать закрытый участок нормально исследованным |
| Изображение расплывчато | Фокус, корректирующие линзы, оптические поверхности | Разделить техническую нерезкость и ограничения сред |
| Поле неожиданно мало | Зрачок, геометрию и выбранную линзу | Описать фактический объём осмотра |
| Цвет отличается от прежнего кадра | Фильтр, экспозицию, баланс камеры | Не оценивать динамику только по цвету |
| Локализация выглядит зеркальной | Схему наблюдения и ориентацию записи | Проверить правила обозначения стороны и области |
Практический разбор: портативный прибор даёт непостоянную картинку
В отделении одним офтальмоскопом пользуются несколько врачей. Один видит изображение уверенно, другой жалуется на тусклое поле и размытость. Начинать с замены аппарата преждевременно. Проверяют заряд, выбранную апертуру, фильтр, положение диска линз и чистоту доступных поверхностей. Затем сопоставляют условия наблюдения и индивидуальную настройку. Комбинация узкой апертуры и случайно оставленного фильтра может существенно изменить впечатление от прибора.
Если различия сохраняются на технически исправной системе, требуется оценка навыка и эргономики, а не самостоятельная разборка оптики. Для налобной модели проверяют межзрачковую настройку, положение осветителя и баланс оголовья. Неверная посадка способна изменять изображение при движении головы. В учебном разборе полезно отдельно показать, что меняется при коррекции каждого элемента, чтобы пользователь понимал причину улучшения.
После проверки вводят понятный порядок передачи прибора: зарядка, возврат принадлежностей, очистка и осмотр. При этом не устанавливают единственную обязательную диоптрийную настройку для всех врачей. Работоспособность аппарата и персональная оптическая настройка — разные уровни. Сервис требуется при устойчивом дефекте, который не устраняется предусмотренными пользовательскими действиями.
Обслуживание и критерии выбора
Для мобильной работы важны время автономности, надёжность соединения головки с рукояткой и доступность зарядки. Для продолжительных исследований налобной системой — масса, распределение нагрузки и устойчивость положения. Для обучения — реальный дополнительный наблюдательный канал. Для документирования — качество исходной записи и архив. Нельзя заменять эти критерии одним пунктом «светодиодное освещение».
Оптические поверхности очищают только разрешённым способом. Попадание жидкости внутрь, абразивные материалы и попытка стерилизовать неподходящую головку способны повредить инструмент. Съёмная контактная или вспомогательная принадлежность может иметь отдельный режим обработки. Рукоятка, аккумулятор, линза и головка не обязательно допускают одинаковые средства, даже если приобретаются в одном наборе.
| Критерий комплектации | Что определить заранее | Что продемонстрировать |
|---|---|---|
| Метод наблюдения | Прямая или непрямая схема, профиль осмотров | Поле и удобство в рабочем положении |
| Освещение | Нужные апертуры и фильтры | Плавное управление без случайного переключения |
| Питание | Работа в кабинете и вне его | Зарядку и контроль остатка энергии |
| Принадлежности | Линзы, оголовье, учебный канал | Совместимость и хранение |
| Документирование | Нужны ли фото и видео | Идентификацию глаза, экспорт оригинала |
| Уход | Обрабатываемые поверхности и детали | Инструкции и разделение пользовательского и сервисного ухода |
Наблюдение и обучение персонала
Для начинающего пользователя полезно отдельно осваивать ориентацию, фокусировку и выбор освещения. Если одновременно менять несколько параметров, трудно понять, почему изображение стало лучше или хуже. Учебный канал позволяет показать конкретное поле, но преподаватель должен убедиться, что ученик видит ту же область. При отсутствии дополнительного канала описание наблюдения и последовательность осмотра помогают выявить расхождения. Навык работы с одним типом оптики не полностью переносится на другой, особенно при переходе от прямого изображения к непрямому.
Частые вопросы
Непрямой офтальмоскоп всегда лучше прямого?
Они решают задачи разными оптическими способами. Важны поле, глубина, условия пациента и подготовка врача. Выбор определяется маршрутом исследования, а не формальным ранжированием по стоимости или количеству функций.
Можно ли оценить весь глаз одним прибором?
Офтальмоскопия имеет конкретный объект и ограничения. Она не заменяет биомикроскопию, тонометрию, периметрию и томографию, когда они необходимы. Полнота обследования определяется клиническим вопросом.
Камера устраняет зависимость от навыка?
Нет. Она сохраняет изображение, но качество по-прежнему зависит от наведения, освещения и выбранного поля. Автоматические подсказки не гарантируют, что зарегистрирован именно необходимый участок.
Почему важно сохранять оригинальную фотографию?
Она позволяет отличить исходную информацию от результата последующей обработки. При изменении контраста, обрезке и цифровом увеличении часть контекста теряется. Для сравнения исследований и экспертного просмотра исходные данные имеют самостоятельную ценность.
