Операционный стол обеспечивает размещение пациента и доступ операционной бригады. Его выбор зависит от профиля вмешательств, конфигурации секций, допустимой нагрузки и совместимости оборудования.
Рабочая платформа операционной
Операционный стол — часть системы рабочего места, а не просто поверхность с регулировкой высоты. Он должен обеспечивать предусмотренные положения, доступ бригады, размещение принадлежностей и совместимость с используемой визуализацией. Условия применения определяются конкретной конструкцией. Универсальность означает определённый набор подтверждённых возможностей, а не пригодность ко всем вмешательствам без дополнительных компонентов.
Пациент, матрас, секции, опоры и фиксирующие принадлежности образуют единую конфигурацию. Её допустимость нельзя вывести только из характеристик колонны. Важно учитывать ограничения каждого элемента и комбинации. Самая высокая цифра нагрузки в буклете не означает, что любую принадлежность можно использовать при этой нагрузке в любом положении.
Клиническое позиционирование выполняет подготовленная команда с учётом состояния пациента и характера вмешательства. Технический обзор помогает понять ограничения оборудования, но не является инструкцией по укладке. В рабочей практике следуют руководствам стола, принадлежностей и утверждённым процедурам учреждения.

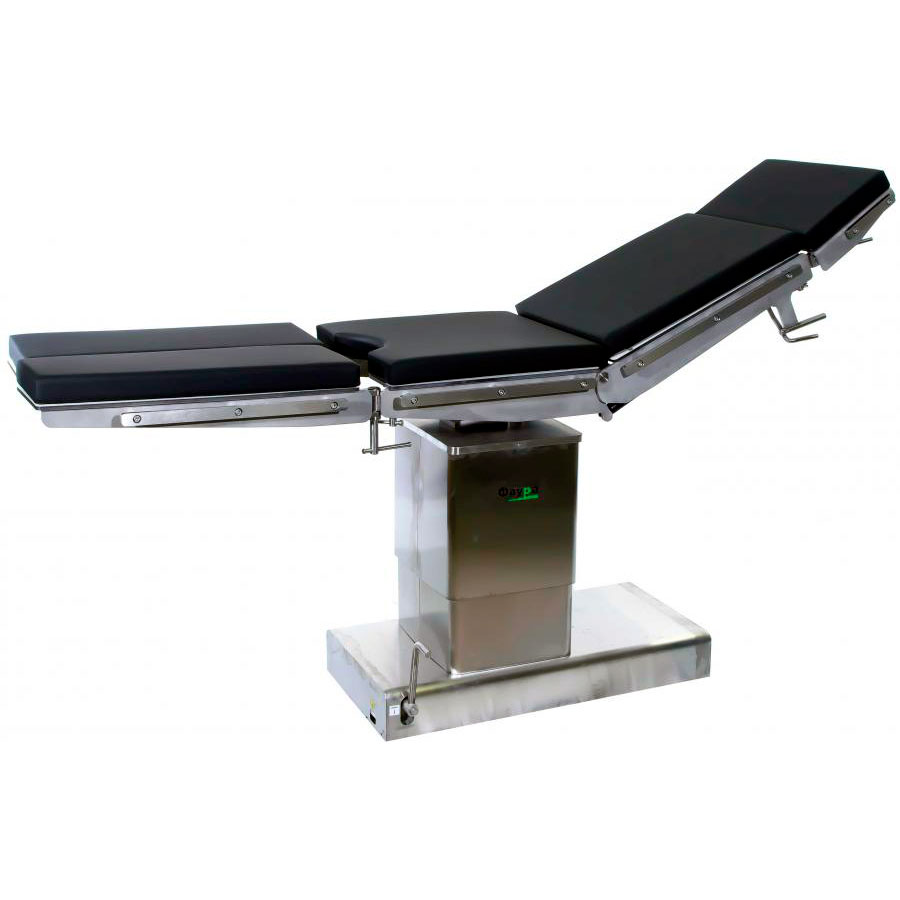

Основание, колонна и секционная столешница
Основание обеспечивает устойчивость и взаимодействие с полом, колонна — основные движения и передачу нагрузки, столешница — размещение пациента. Секции позволяют менять конфигурацию. В зависимости от системы могут применяться съёмные головные и ножные элементы, дополнительные спинные секции и специальные приставки. Конструкция соединений определяет правильный монтаж и ограничения эксплуатации.
Мобильный стол перемещается как единое изделие, тогда как системы с переносимой столешницей могут разделять столешницу, колонну и транспортёр. Эти варианты создают разные логистические процессы. Возможность перемещения самого стола не равна разрешению транспортировать на нём пациента в любых условиях. Допустимые режимы движения и фиксации следует уточнять отдельно.
Приводы могут быть механическими, гидравлическими или электрогидравлическими и электромеханическими в разных сочетаниях. Выбор влияет на управление, обслуживание и резервное выполнение движений. При сравнении важна не только технологическая формулировка, но и доступность необходимых регулировок при отказе основного пульта или питания.
Нагрузка: почему одного числа недостаточно
Максимальная допустимая нагрузка может зависеть от ориентации пациента, положения столешницы, продольного смещения и принадлежностей. Например, в технических данных семейства Maquet Meera производитель различает условия обычной и обратной ориентации. Этот пример показывает принцип чтения документации: значение относится к определённой конфигурации, а не является универсальным свойством всех положений.
Общая нагрузка может включать пациента и принадлежности. Следует точно выяснить определение параметра у изготовителя. Необходимо также учитывать ограничения отдельных секций и опор. Если одна принадлежность имеет более низкий предел, его нельзя повысить ссылкой на большую грузоподъёмность стола.
Динамические изменения положения и смещение центра нагрузки требуют соблюдения предусмотренных условий. Приёмочное испытание не должно превращаться в произвольную нагрузочную пробу. Проверки выполняют в соответствии с документацией и применимыми процедурами, с подходящим оснащением. Для закупки требуется таблица допустимых конфигураций, а не только рекламная характеристика.
Геометрия движений и реальный доступ
Высота, наклоны, повороты секций и продольное смещение оцениваются в связи с задачами операционной. Диапазон одного движения не описывает возможность выполнить комбинацию. Ограничения могут зависеть от столкновения секций, положения принадлежностей и окружающего оборудования. Поэтому проверяют рабочую конфигурацию с предполагаемым размещением анестезиологического и хирургического оснащения.
Минимальная высота важна в одних сценариях, длина и ширина поверхности — в других. Но удобство бригады нельзя свести к отдельной цифре. Значение имеют место для ног, доступ к управлению, форма основания, расположение колонны и возможность подведения С-дуги. Эти параметры лучше оценивать на плане операционной и практической демонстрации.
Система предупреждения столкновений, если она предусмотрена, имеет собственные границы. Нельзя считать, что она распознаёт любое внешнее устройство или положение принадлежности. Операционная команда должна сохранять контроль окружающего пространства. В документации уточняют, какие движения ограничиваются автоматически и какие остаются ответственностью пользователя.
Рентгенопрозрачность и работа с визуализацией
Рентгенопрозрачная столешница не означает одинаковую доступность визуализации во всех направлениях. На изображение и геометрию могут влиять колонна, металлические элементы, соединения секций и принадлежности. Производитель может указывать размер рентгенопрозрачной зоны, но необходимо выяснить, в какой конфигурации он получен.
При совместной работе с С-дугой оценивают возможность подведения и поворота, доступ к нужной области и отсутствие столкновений. Продольное смещение может расширять рабочую зону, но оно также связано с ограничениями нагрузки и положения. Поэтому визуализацию и механическую конфигурацию рассматривают вместе.
Для специализированных задач могут потребоваться отдельные столешницы или принадлежности. Их выбор должен опираться на подтверждённую совместимость. Наличие углеродного материала само по себе не описывает все характеристики системы. Следует проверять рабочую область, допустимую нагрузку, соединения и условия применения конкретного изделия.
Матрасы, опоры и боковые рельсы
Матрас участвует в распределении нагрузки и взаимодействии пациента с поверхностью. Его свойства и правила обработки должны соответствовать столу и назначению. Повреждение покрытия или применение неподходящего средства обработки может влиять на пригодность. Состояние матрасов поэтому включают в осмотр и план замены.
Боковой рельс создаёт место крепления принадлежностей, но совпадение ширины зажима не гарантирует совместимость. Важны профиль, допустимая нагрузка, способ фиксации и разрешённое положение. Принадлежность должна быть идентифицирована и применяться согласно её инструкции. Смесь изделий разных систем требует документированного подтверждения, а не только механической подгонки.
Для специализированной комплектации составляют перечень всех опор, фиксаторов, переходников и секций. Это позволяет обнаружить недостающие компоненты до начала использования. Проверяют не только наличие, но и совместимость комбинаций. Изменение одной детали может потребовать пересмотра всей конфигурации.
Управление, питание и резервные действия
Пульт должен обеспечивать понятное управление предусмотренными движениями. В зависимости от модели могут использоваться проводное, беспроводное и дополнительное локальное управление. Нужно выяснить приоритет органов управления, индикацию состояния и действия при потере связи. Похожее расположение кнопок у разных моделей не гарантирует одинаковой логики.
Аккумуляторное питание, если оно имеется, проверяют по требованиям изготовителя. Важны зарядка, индикация, состояние батареи и доступность работы в предусмотренных режимах. Наличие аккумулятора не означает неограниченную автономность. Для ответственного рабочего места нужна понятная процедура контроля готовности перед использованием.
Резервное управление не должно изучаться впервые при отказе. Персоналу требуется обучение предусмотренным действиям, доступ к документации и понимание границ самостоятельного вмешательства. Техническая служба должна знать сервисный маршрут и порядок вывода оборудования из эксплуатации. Самовольное вмешательство в силовые или гидравлические узлы недопустимо.
Приёмка, обработка и ресурс
Приёмка включает идентификацию стола и принадлежностей, комплектность, документацию, доступность управления и соответствие помещения. Проверяют, что фактический набор поддерживает согласованные задачи. Одной демонстрации подъёма и опускания недостаточно для подтверждения полноценной готовности операционного рабочего места.
Обработка стола должна учитывать материалы, герметичность и разрешённые средства. Нельзя автоматически переносить правила для поверхности столешницы на пульт, соединители и подвижные узлы. Доступность очистки влияет на организацию оборота операционной, но не отменяет инструкции изготовителя. Повреждения покрытия, матрасов и фиксаторов должны фиксироваться и устраняться по установленному порядку.
Стоимость владения включает обслуживание, батареи, матрасы, принадлежности, обучение и простой. Сравнение комплектов требует прозрачного перечня включённых элементов. Если специализированная опора приобретается отдельно, это должно быть видно до принятия решения. Сервисная доступность и совместимость будущих принадлежностей имеют значение не меньше, чем внешний вид нового стола.
Конструкция и задачи
| Элемент | Роль | Ключевой вопрос |
|---|---|---|
| Основание | Устойчивость, фиксация и перемещение | Какие режимы движения разрешены |
| Колонна | Поддержка и основные регулировки | Какие ограничения зависят от положения |
| Столешница и секции | Рабочая поверхность и конфигурация | Какие секции совместимы |
| Матрасы и опоры | Контакт и поддержка пациента | Какие пределы и правила обработки действуют |
| Управление | Выполнение движений | Как организованы резерв и индикация |
Паспортные параметры без неверных обобщений
| Параметр | Уточнение | Риск упрощения |
|---|---|---|
| Максимальная нагрузка | Пациент или общая нагрузка, ориентация, смещение | Использовать одно число для всех конфигураций |
| Рентгенопрозрачная зона | Размер и положение в конкретной сборке | Считать весь стол одинаково прозрачным |
| Продольное смещение | Диапазон и связанные ограничения | Не учитывать изменение центра нагрузки |
| Диапазон высоты | Конфигурация и используемые секции | Сравнивать только минимальную высоту |
| Автономность | Режим, батарея и условия проверки | Принимать её за гарантию работы при любом отказе |
Сценарная проверка рабочего места
| Сценарий | Что проверяется |
|---|---|
| Вмешательство с визуализацией | Подведение С-дуги, рабочая область и отсутствие столкновений |
| Специализированная укладка | Полнота и совместимость набора опор |
| Изменение ориентации | Документированные пределы нагрузки и движения |
| Отказ основного управления | Предусмотренный резерв и обучение персонала |
| Оборот между вмешательствами | Обработка, осмотр и доступность сменных компонентов |
Вопросы, которые помогают сравнивать предложения
Нужен ли каждой операционной самый универсальный стол?
Выбор зависит от профиля и предполагаемого расширения задач. Универсальная платформа может требовать значительного набора принадлежностей, а специализированное решение — ограничивать другие сценарии. Сравнивать следует готовые конфигурации и рабочие процессы. Само слово «универсальный» не является доказательством пригодности.
Можно ли использовать принадлежность другого производителя?
Только при подтверждённой совместимости. Механическое совпадение крепления не отвечает на вопросы нагрузки, фиксации и разрешённого положения. Документы должны относиться к точной комбинации. Если такой информации нет, её запрашивают до применения, а не заменяют пробной установкой на пациенте.
Что значит полноценная демонстрация перед закупкой?
Это проверка согласованного сценария с нужными секциями, опорами и окружающим оборудованием, без пациента и в безопасных условиях. Фиксируют ограничения и недостающие элементы. Демонстрация одного движения на пустом столе не показывает готовность всей конфигурации к задачам учреждения.
