Что такое оптическая когерентная томография

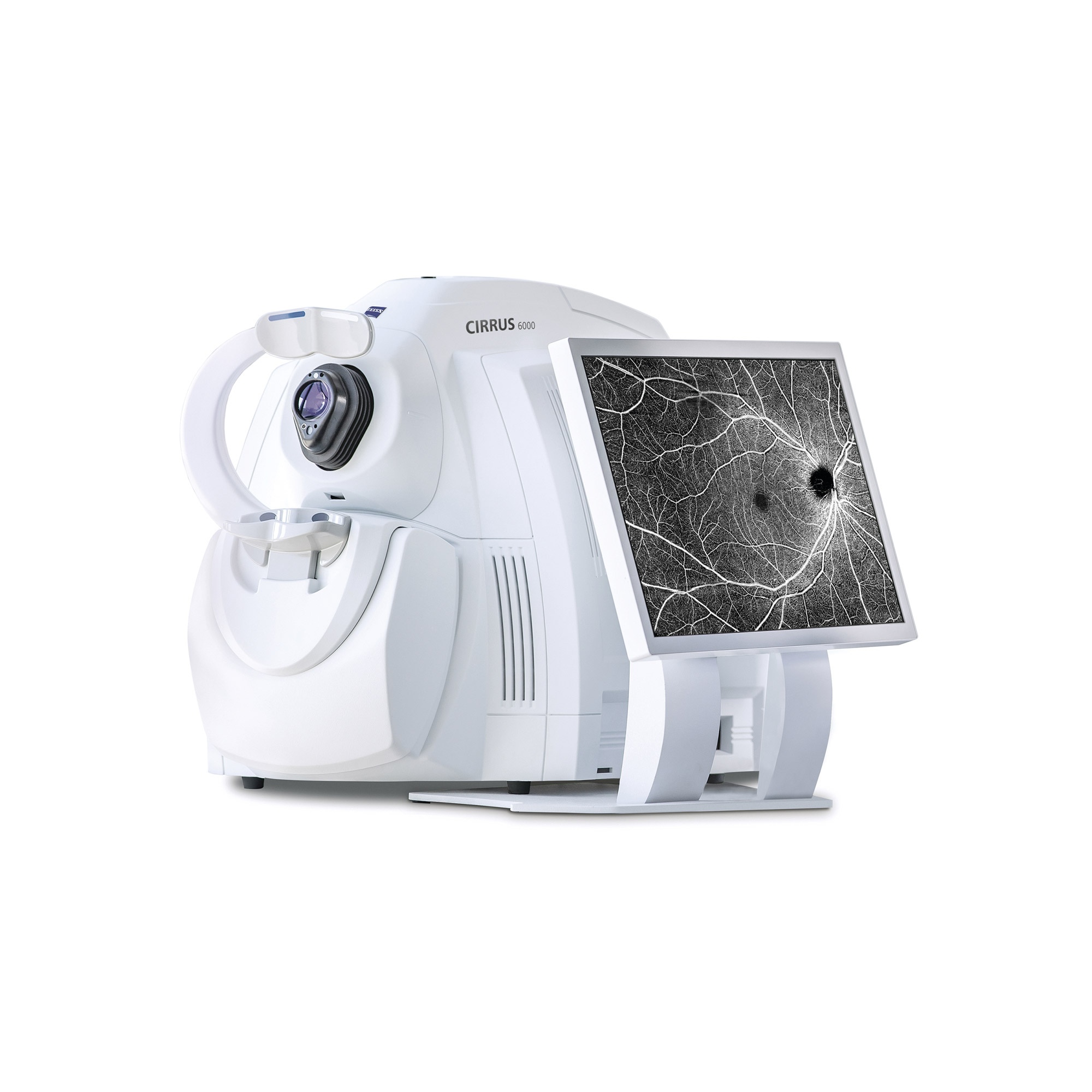

Оптический когерентный томограф, или ОКТ, формирует послойные изображения тканей по отражению и рассеянию света. В офтальмологии метод позволяет исследовать структуры сетчатки, зрительного нерва и, при соответствующем исполнении, переднего отрезка. Прибор измеряет оптический сигнал, а программное обеспечение преобразует его в срезы, объёмные наборы и расчётные карты. Цветовая карта толщины является результатом обработки, а не непосредственной фотографией анатомии.
ОКТ не следует смешивать с фундус-фотографией. Фотография показывает отражённый вид поверхности в выбранном спектральном диапазоне, томография — распределение сигнала по глубине. Эти сведения дополняют друг друга. ОКТ-ангиография также представляет отдельный режим: она использует изменения сигнала при повторном сканировании для отображения сосудистой информации и не равна обычному структурному срезу.
Интерференция, A-скан и B-скан
Работа ОКТ основана на сравнении света, вернувшегося от исследуемой ткани, с опорным сигналом. Обработка позволяет определить распределение отражения вдоль глубины — A-скан. Последовательность A-сканов формирует поперечный B-скан. Набор соседних срезов образует объём. Количество точек, расстояние между ними и площадь сканирования определяют пространственную выборку; увеличение площади без изменения числа измерений может уменьшать её плотность.
Спектральные и swept-source системы различаются способом регистрации сигнала. У первых важную роль играет спектрометр, у вторых — перестраиваемый источник. Сравнивать их следует по решаемой задаче, доступным протоколам и качеству данных в нужной зоне. Само название технологии не гарантирует превосходство во всех условиях. Скорость, глубина, чувствительность и программные возможности должны оцениваться как система, а не как независимые рекламные цифры.
Осевое и поперечное разрешение описывают разные направления. Частота A-сканов характеризует производительность измерительной цепи, но не равна разрешению. Высокая скорость может уменьшать влияние движений или позволять более плотное сканирование, однако итог зависит от конкретного протокола. Усреднение снижает часть шума, но требует согласования повторов. Если движение не компенсировано, усреднение способно размыть структуру вместо её уточнения.
| Термин | Технический смысл | Практическое ограничение |
|---|---|---|
| A-скан | Сигнал вдоль оптической глубины | Не описывает широкую область сам по себе |
| B-скан | Поперечный срез из ряда измерений | Информация относится к положению этого среза |
| Объёмный протокол | Набор срезов в заданной зоне | Плотность выборки зависит от площади и числа точек |
| Сегментация | Программное выделение границ слоёв | Может ошибаться при сложной анатомии и артефактах |
| Карта толщины | Расчёт расстояния между выбранными границами | Зависит от правильности сегментации |
| Нормативное сравнение | Сопоставление с базой данных | Не является самостоятельным диагнозом |
Сегментация: где появляется вычислительная ошибка
Программа проводит границы слоёв по особенностям сигнала. При хорошем качестве и ожидаемой анатомии это ускоряет анализ. При выраженных изменениях, тенях, смещении центра или слабом сигнале граница может пройти не там, где предполагает исследователь. В результате числовая толщина и цветовой сектор становятся неверными, хотя изображение на первый взгляд выглядит правдоподобно. Поэтому карту необходимо сопоставлять с исходными срезами.
Цвет вне нормативного диапазона означает статистическое отличие в рамках конкретной базы и алгоритма. Это не равнозначно наличию определённого заболевания. Нормативная выборка может ограниченно представлять отдельные возрастные группы, особенности рефракции или анатомии. Аналогично зелёный сектор не исключает клинически значимых изменений. Врач оценивает структуру, функцию и историю, а прибор предоставляет измерительную информацию.
Если система позволяет вручную исправить границы, важно сохранять факт вмешательства и исходный вариант. Исправление должно быть методически обоснованным, а не направленным на получение ожидаемого цвета. Для исследований в динамике изменение правил сегментации или версии программы может влиять на сравнение. Обновление программного обеспечения — повод уточнить совместимость аналитики старых и новых исследований.
Движение, тени и недостаточный сигнал
Моргание может создавать пропуски; движение глаза — смещения и разрывы пространственной структуры. Помутнение оптических сред и экранирующие образования уменьшают сигнал от лежащих глубже участков. При этом низкая интенсивность не означает автоматически отсутствие ткани. Система слежения за глазом уменьшает часть артефактов, но не гарантирует пригодность любого набора данных. После получения исследования необходим визуальный контроль.
Индекс качества полезен для технической сортировки, однако его численное значение зависит от производителя и алгоритма. Один порог нельзя переносить между всеми платформами. Сравнение только по индексу способно пропустить локальный дефект в клинически важной зоне. Хорошее среднее качество объёма не исключает неудачный отдельный срез. Для конкретного вопроса оценивают именно нужную анатомическую область.
При повторном сканировании важно сохранять сопоставимые границы, центрирование и протокол. Если зона сместилась, изменение толщины может частично отражать измерение другой области. Функция follow-up помогает воспроизвести положение, но её работу также проверяют по изображениям. Межплатформенное сравнение требует особой осторожности: различаются границы слоёв, масштабы и нормативные базы.
| Артефакт или ограничение | Как проявляется | Что нужно проверить |
|---|---|---|
| Движение | Разрывы, смещения, деформация карты | Исходные срезы и регистрацию повторов |
| Моргание | Полосы пропуска данных | Полноту покрытия исследуемой зоны |
| Тень | Ослабление глубокого сигнала | Причину экранирования и соседние срезы |
| Ошибка сегментации | Граница проходит вне нужного слоя | Соответствие карты реальной анатомии |
| Децентрация | Неверное положение аналитической области | Центровку и совпадение с прежним исследованием |
| Смена алгоритма | Числа изменились после обновления | Версию программы и совместимость динамического анализа |
ОКТ-ангиография и её отдельные ограничения
ОКТ-ангиография использует повторные измерения в одном положении и выявляет изменения сигнала, связанные с движением крови. Метод формирует сосудистые изображения без прямого введения контрастного красителя, но это не делает его полной заменой всех ангиографических методов. Отсутствие отображения может означать ограничение чувствительности, артефакт или особенности потока, а не обязательное отсутствие сосуда. Протокол определяет временную и пространственную выборку.
Проекционные артефакты могут переносить рисунок поверхностных сосудов в более глубокие слои. Ошибки сегментации меняют выбранную глубину и создают ложные различия карт. Поэтому ангиографическое изображение сопоставляют со структурным B-сканом и положением границ. Автоматическое удаление артефактов улучшает представление, но тоже является обработкой, результат которой требует оценки.
Площадь сканирования и плотность сосудистых деталей связаны с протоколом. Широкий обзор полезен для локализации, более плотный — для другой исследовательской задачи. Сравнивать количественные показатели между различными площадями или алгоритмами без проверки методики нельзя. При выборе системы заранее определяют, нужен ли ангиографический модуль, какие области он охватывает и входит ли лицензия в поставку.
Практический разбор: карта показывает истончение, а срез вызывает сомнение
На повторном исследовании появился новый сектор выраженного истончения. Перед выводом о динамике проверяют идентичность глаза, протокол, центрирование и качество. Затем рассматривают B-сканы, проходящие через этот сектор. Если программная граница перескочила на другой анатомический слой, карта отражает ошибку расчёта. Сравнение с прежним исследованием без этой проверки способно дать ложную тревогу.
Если сегментация выглядит корректно, проверка не заканчивается: оценивают регистрацию объёмов, состояние оптических сред и клиническую согласованность. Технически хорошее исследование может действительно содержать новую информацию, которую нельзя отвергать только из-за неожиданности. Цель контроля — отделить непригодные данные, а не заставить результат соответствовать прошлому заключению.
В отчёте сохраняют исходные срезы, аналитическую карту и сведения о качестве. При технически необходимом повторе не удаляют историю так, чтобы исчезла причина повторного исследования. Для кабинета полезен единый порядок оценки пригодности: идентификация, зона, качество, сегментация, сравнение. Он снижает зависимость работы от привычки конкретного оператора.
Выбор системы и информационная инфраструктура
Основные критерии — анатомические задачи, доступные протоколы, качество при типичных ограничениях, динамический анализ, экспорт и сервис. Скорость следует оценивать вместе с полезным результатом: быстрый непригодный объём не повышает производительность. Для переднего отрезка проверяют отдельные адаптеры и режимы. Для ангиографии — лицензии, параметры протоколов и ограничения количественной аналитики.
Архив ОКТ занимает значительный объём и должен сохранять исходные данные, а не только PDF-отчёты. Потеря объёма ограничивает последующий пересмотр сегментации и сравнение. Проверяют резервное копирование, восстановление тестового пациента и доступ после окончания сервисного договора. Наличие DICOM подтверждают испытанием конкретных объектов и сервера; красивый экспорт отчёта не равен передаче полного исследования.
| Задача приёмки | Что продемонстрировать | Что включить в документацию |
|---|---|---|
| Структурное исследование | Получение и просмотр объёма | Установленные протоколы и области |
| Динамика | Повторную регистрацию и сравнение | Ограничения между версиями и платформами |
| Контроль ошибок | Просмотр и, если доступно, коррекцию границ | Правила сохранения исходного результата |
| Ангиография | Структурную проверку сосудистой карты | Лицензии и параметры анализа |
| Архив | Экспорт и восстановление исследования | Форматы, объём хранилища и резервирование |
| Обучение | Оценку технической пригодности | Разделение операторской и врачебной ответственности |
Частые вопросы
Больше A-сканов в секунду означает более точный диагноз?
Скорость создаёт технические возможности, но диагноз зависит от пригодности данных и их интерпретации. Важны область, плотность, артефакты и алгоритмы. Сравнение одной цифры не описывает всю систему.
Можно ли доверять только цветовой карте?
Нет. Карта основана на сегментации и нормативном сравнении. Её оценивают вместе с исходными срезами и клинической информацией. Цвет — средство представления, а не самостоятельное заключение.
ОКТ-ангиография измеряет все свойства кровотока?
Она формирует определённую сосудистую информацию из изменений сигнала. Возможности и ограничения зависят от метода и протокола. Отсутствие отображения не является универсальным доказательством отсутствия кровоснабжения.
Достаточно хранить только распечатку?
Распечатка сохраняет выбранное представление, но не весь объём. Для пересмотра, контроля сегментации и качественной динамики исходные данные значительно полезнее. Архивирование следует планировать до начала массовых исследований.
