Планировка начинается с процесса, а не с расстановки машин
Зона обработки эндоскопов должна поддерживать последовательное выполнение предусмотренного маршрута: приём использованных изделий, необходимые ручные операции и проверки, автоматизированные этапы, сушку, хранение и выдачу. Если сначала разместить оборудование в свободных местах, а затем приспосабливать к нему работу, пересечения потоков и неудобные действия могут стать постоянной частью процесса.
Проектирование требует участия клинического подразделения, специалистов по инфекционной безопасности, инженерных служб и ответственных за обработку. У каждого есть сведения, без которых расчёт будет неполным: номенклатура эндоскопов, график процедур, требования оборудования, реальные ручные действия и условия технического обслуживания.
Техническая схема не заменяет проектную документацию и применимые требования. Международные руководства и примеры изготовителей помогают сформулировать вопросы, но конкретные решения согласуют для объекта. Число помещений, инженерные параметры и площади нельзя назначать универсально по фотографии чужого отделения.
Сначала составляют карту фактического потока
В карту включают не только количество процедур за день, но и распределение поступления эндоскопов. Несколько кабинетов могут завершать исследования одновременно. Среднесуточная нагрузка при этом выглядит умеренной, а в короткий период образуется очередь, которую оборудование и персонал должны обработать без нарушения условий.
Номенклатура важна не меньше количества. Разные модели требуют разных подключений, принадлежностей и действий. Эндоскоп с более сложной конфигурацией каналов может занимать иное время подготовки. Расчёт по усреднённому «одному изделию» скрывает эти различия.
Отдельно учитывают внеплановые поступления, задержанную обработку, изделия после ремонта и временно предоставленные эндоскопы. Они не должны выпадать из маршрута только потому, что не входят в обычное расписание. Для них нужны идентификация и проверка совместимости с установленным оборудованием.
Полезно наблюдать реальный рабочий день и фиксировать время действий и ожидания. Это позволяет отличить недостаток машин от нехватки рабочего места, подключения или персонала. Без такого разделения новая установка может просто переместить очередь на следующий этап.
| Исходные данные | Для какого решения нужны | Что теряется при усреднении |
|---|---|---|
| Поступления по времени | Оценка пикового потока и очереди | Одновременные возвраты из нескольких кабинетов |
| Модели эндоскопов | Совместимость подключений и размер рабочих мест | Различия ручных операций и геометрии изделий |
| Ручные действия | Число рабочих мест и занятость персонала | Время, не отражённое в паспортном цикле машины |
| Автоматические этапы | Производительность и резерв оборудования | Загрузка, выгрузка и служебные циклы |
| Сушка и хранение | Вместимость и условия дальнейшего оборота | Очередь после завершения обработки |
| Транспортирование | Места приёма, выдачи и возврата принадлежностей | Ожидание доставки и уход за тележками |
Разделение загрязнённого и обработанного потоков
Принцип разделения должен быть понятен в реальном движении изделий и людей. Недостаточно обозначить зоны разными цветами на плане, если сотрудник постоянно переносит предметы обратно через чистое рабочее место. Проверяют расположение входа, приёма, поверхностей и выдачи.
Проходное оборудование может поддерживать разделение, но само по себе не устраняет все пересечения. Остаются перемещения персонала, расходных материалов, документации и транспортных принадлежностей. Для каждого из них нужен согласованный порядок.
В ограниченном помещении особенно важно проверить последовательность действий. Возможность компактного размещения не означает, что любую комнату можно признать подходящей после установки перегородки или разметки. Решение зависит от проекта, требований и оценки риска.
Отдельно предусматривают место для изделий с неопределённым статусом, повреждением или незавершённым процессом. Их нельзя размещать среди готовых эндоскопов только потому, что свободная поверхность находится там. Физическая организация должна помогать персоналу сохранять различие состояний.

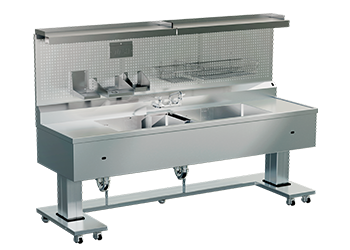

Рабочее место ручной обработки
Размер и форма рабочей ёмкости должны соответствовать изделиям и предусмотренным действиям. Если эндоскоп приходится чрезмерно сгибать, удобство компактной мойки не компенсирует риск повреждения. Важны размещение всех частей, доступ к каналам и возможность работать без случайного контакта с соседними предметами.
Рабочая высота и расположение принадлежностей влияют на воспроизводимость процесса. Постоянное вытягивание рук, наклон или поиск соединителя увеличивают нагрузку на персонал и создают дополнительные действия. Эргономика здесь связана с качеством, а не только с комфортом.
Освещение должно позволять выполнять предусмотренный визуальный контроль. Если используются увеличительные средства или бороскоп, для них требуется подходящее место и установленный маршрут ухода. Размещение контрольного оборудования над зоной, где оно регулярно загрязняется, требует пересмотра.
Щётки, соединители и другие принадлежности организуют по моделям и назначению. Избыточное количество похожих аксессуаров на поверхности затрудняет выбор. Для подтверждённой конфигурации полезны понятная идентификация и доступ к актуальным инструкциям.
| Узел планировки | Проверяемая функция | Вопрос для рабочей команды |
|---|---|---|
| Приём использованных изделий | Идентификация и безопасное размещение | Где находится изделие, пока рабочее место занято? |
| Ручная обработка | Выполнение всех действий по инструкции | Хватает ли пространства для самой крупной модели? |
| Контроль и подключение | Осмотр и правильное соединение каналов | Можно ли различить похожие адаптеры без догадок? |
| Автоматизированный этап | Загрузка, цикл и выгрузка | Куда направляется изделие после завершения? |
| Сушка и хранение | Сохранение предусмотренного состояния | Не становится ли шкаф узким местом? |
| Выдача | Подтверждение статуса и транспортирование | Кто и где принимает готовую транспортную единицу? |
Инженерные подключения и доступ для обслуживания
Требования к воде, электропитанию, воздуху, отводу стоков и другим коммуникациям определяются установленным оборудованием и проектом. Наличие подключения нужного типа не подтверждает соответствие его характеристик. Проверяют фактические условия и необходимые средства контроля.
Для водоподготовки учитывают полный цикл работы, а не только подключение машины к трубе. Нужно понимать, где размещаются вспомогательные устройства, как выполняется их обслуживание и как контролируется качество в предусмотренных точках. Неудобный доступ может привести к откладыванию необходимых работ.
Пространство для сервиса должно сохраняться после установки мебели и запасов. Если для доступа к фильтру требуется разбирать рабочую зону или перемещать несколько аппаратов, простой будет больше, чем предполагает паспортная процедура. Такие условия проверяют до окончательного согласования расстановки.
Химические средства хранят и используют по документации и применимым требованиям. Учитывают замену ёмкостей, безопасный доступ и действия при проливе. Запас расходников не должен занимать технические проходы или смешиваться с местом выдачи обработанных изделий.
Производительность считают по самому ограничивающему этапу
Паспортная длительность автоматического цикла не равна времени оборота эндоскопа. К ней добавляются подготовка, подключение, загрузка, выгрузка, контроль, сушка и транспортирование. Часть операций выполняется параллельно, часть требует одного сотрудника или одного рабочего места.
Для расчёта полезно выделить ресурсы: рабочие места, сотрудников, машины, места хранения и парк эндоскопов. Увеличение одного ресурса не гарантирует роста всей производительности. Если ручная подготовка ограничена одним занятым местом, дополнительный репроцессор может простаивать.
Служебные циклы, контроль и обслуживание также занимают время. Их нельзя исключать из расчёта как редкие неудобства, если они предусмотрены регулярным процессом. Планирование, которое работает только при отсутствии всех остановок, не имеет необходимой устойчивости.
Резерв определяют по риску и реальным условиям. Он может включать оборудование, парк эндоскопов, расходные материалы и организационные решения. Универсальное требование купить вторую такую же машину не заменяет анализа: иногда главным ограничением остаётся помещение или доступность совместимого инструмента.
| Признак очереди | Возможное ограничение | Что проверить до закупки |
|---|---|---|
| Изделия ждут ручной обработки | Рабочее место, персонал или принадлежности | Фактическое время действий и доступность оснащения |
| Подготовленные изделия ждут машины | Загрузка оборудования или несовместимость подключений | Распределение моделей и расписание циклов |
| Обработанные изделия ждут сушки | Вместимость или организация следующего этапа | Количество мест и подтверждённые условия процесса |
| Готовые изделия не доходят до кабинета | Транспортирование и выдача | Порядок доставки и ответственность |
| Работа останавливается при замене расходника | Недостаточный запас или неудобный доступ | Полный маршрут обслуживания и снабжения |
| Проблема возникает только в часы пик | Несбалансированное поступление | График процедур и пиковую, а не среднюю нагрузку |
Практический разбор: вторая машина не увеличила выпуск
Подразделение приобретает дополнительный репроцессор, рассчитывая почти удвоить производительность. После запуска очередь сохраняется. Наблюдение показывает, что обе машины периодически ожидают подготовки, а единственное ручное рабочее место постоянно занято.
Разбор разделяет время автоматического цикла и трудоёмкость подготовки. Проверяют комплектность принадлежностей, расположение оборудования и распределение сотрудников. Если причина связана с ручным этапом, дальнейшее увеличение числа машин не устраняет ограничение.
Корректирующее решение должно сохранять полноценное выполнение всех операций. Сокращение ручной подготовки ради загрузки машин не является повышением эффективности. После изменения организации оценивают весь маршрут и качество передачи статусов, а не только число завершённых циклов.
Практический разбор: компактная планировка мешает сервису
При реконструкции оборудование размещают максимально плотно, чтобы освободить проход. В повседневной работе это кажется удобным. Однако при плановом обслуживании выясняется, что доступ к технической части перекрыт соседним шкафом и запасом расходников.
Из-за необходимости освобождать помещение работа останавливается дольше, чем ожидалось. Проблема возникла не в самой машине, а в том, что сервисный сценарий не был включён в проект. Аналогичные затруднения могут повторяться при замене подключений или проверке водоподготовки.
Решение включает восстановление необходимых доступов и пересмотр хранения. При оценке новой планировки моделируют не только обычный цикл, но и обслуживание, отказ и замену расходных материалов. Так помещение проверяется на весь жизненный цикл оборудования.
Приёмка должна включать рабочие сценарии
До запуска проводят проверку фактической номенклатуры эндоскопов и принадлежностей. Демонстрация на одной удобной модели не подтверждает пригодность для всего парка. Для каждой существенной конфигурации должны быть известны маршрут и подключение.
Проверяют передачу идентификаторов и статусов между этапами. Если информация вводится вручную, оценивают, удобно ли выполнять это своевременно. Если есть электронная система, проверяют обмен данными и действия при недоступности сети. Техническая интеграция должна помогать процессу, а не создавать необходимость обходить обязательные записи.
Затем рассматривают нештатные ситуации: отказ машины, повреждение эндоскопа, отсутствие соединителя, задержку доставки, ошибку маркировки. Персонал должен понимать, где разместить изделие и к кому обратиться. Предусмотренный резервный порядок снижает риск импровизации.
После начала работы сравнивают расчётные и реальные данные. Наблюдают очереди, причины повторных операций и время недоступности оборудования. Планировка не считается окончательно удачной только потому, что все аппараты физически поместились в комнате.
Частые вопросы
Можно ли рассчитать помещение только по числу процедур в сутки?
Нет. Нужны пиковые поступления, номенклатура, ручные действия, сушка, транспортирование и обслуживание. Среднее число скрывает важные ограничения.
Проходная машина полностью решает разделение потоков?
Она может поддерживать организацию, но остаются перемещения людей, принадлежностей и расходников. Весь маршрут должен быть согласован.
Чем больше моек, тем лучше?
Количество и конфигурацию определяют по процессу, инструкциям и проектным требованиям. Избыточное или неправильно размещённое оборудование не гарантирует качество.
Можно ли использовать зарубежный план как готовый проект?
Нет. Он служит примером вопросов и решений, но требует адаптации к объекту, оборудованию и применимым требованиям.
Что проверять после запуска?
Полный оборот изделий, пиковые очереди, сохранение статусов, доступность расходников и выполнение обслуживания. Это позволяет обнаружить реальные узкие места.
Документация и дополнительные материалы
NHS England — HTM 01-06 Part B: Design and Installation
STERIS — Endoscope Reprocessing Sinks: Configurations and Workflow
