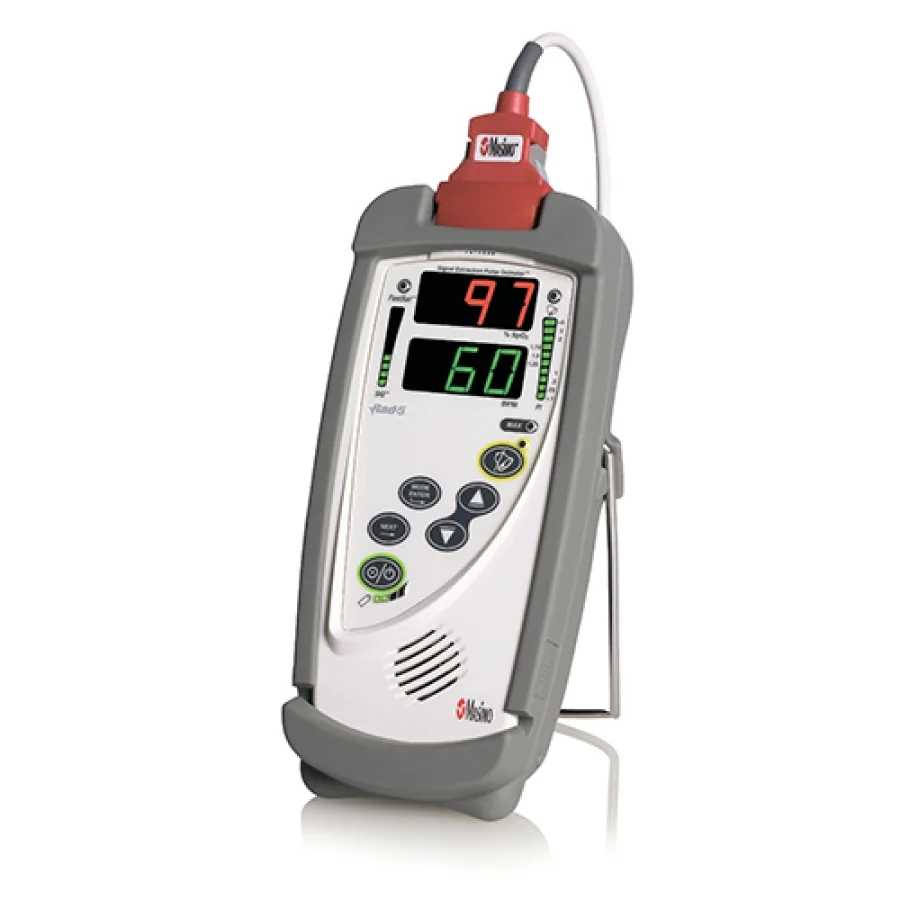

Пульсоксиметр — оптический прибор для неинвазивной оценки насыщения артериального гемоглобина кислородом и частоты пульса. Он анализирует изменение светопоглощения, связанное с пульсирующим кровотоком. Показатель SpO₂ является оценкой и не равен прямому измерению парциального давления кислорода в крови.
Этот обзор посвящён устройству и выбору системы: корпусу, датчикам, режимам наблюдения и проверке работоспособности. Клинические ограничения интерпретации SpO₂ требуют отдельного внимания; прибор не измеряет вентиляцию и не исключает ухудшение состояния только нормальной цифрой на экране.
Оптическая измерительная цепь
Обычная двухволновая система использует красный и инфракрасный свет. Излучатель и фотоприёмник располагаются по разные стороны ткани либо в отражательной геометрии. Алгоритм выделяет пульсирующую составляющую и преобразует соотношение сигналов в оценку насыщения.
Датчик, кабель и монитор образуют согласованную систему. Разъём одинаковой формы не подтверждает совместимость светодиодов, калибровки и распознавания. Неподходящий датчик может не работать или давать недостоверные данные без очевидного механического дефекта.
Плетизмограмма показывает пульсовую составляющую сигнала и помогает оценивать регистрацию. Однако визуально ровная кривая не является абсолютной гарантией точности насыщения. Числовой индикатор качества и перфузии также имеет модельные особенности и не должен трактоваться вне инструкции.
Форм-фактор и режим наблюдения
Напалечный прибор удобен для краткого измерения у подходящих пациентов, но не всегда предназначен для непрерывного наблюдения и тревог. Настольные и переносные профессиональные системы могут иметь внешние датчики, память, питание от сети и настраиваемую сигнализацию.
Педиатрические и неонатальные применения требуют подходящих датчиков и подтверждённого назначения. Малый размер пальца нельзя компенсировать случайной фиксацией взрослого зажима. Контакт, давление на ткани и положение оптических элементов имеют значение.
Для движения и низкой перфузии важны подтверждённые характеристики конкретной системы. Нельзя считать любой прибор с надписью «профессиональный» устойчивым ко всем помехам. Проверка техническим симулятором оценивает отдельные функции, но не заменяет клиническую валидацию.
Усреднение, тревоги и данные
Время усреднения влияет на скорость реакции и сглаживание. Более спокойная цифра может означать более медленное отображение изменений, а не более точное измерение. При сравнении систем учитывают настройки и назначение.
Тревоги требуют выбора подходящих параметров медицинским персоналом. Громкость, задержки и приоритеты должны соответствовать рабочей среде. Если прибор предназначен только для эпизодической проверки, его нельзя использовать как замену системе непрерывного мониторинга.
Память и экспорт полезны для трендов, но необходимо знать частоту сохранения и обработку пропусков. Экранное наблюдение и файл могут иметь разную временную детализацию. Отсутствие записанного события не всегда доказывает, что его не было.
Погрешность и диапазон не следует путать
Паспортная характеристика точности относится к определённым условиям и диапазону. Она не означает, что каждое измерение отличается от истинного ровно на указанное число. Статистическая характеристика и индивидуальная ошибка — разные понятия.
Вне проверенных условий уверенность может снижаться. Движение, слабая перфузия, особенности кожи и применение неподходящего датчика требуют внимания. Стабильное отображение не отменяет ограничений.
При закупке полезно запрашивать описание испытаний и назначение точной комбинации монитора и датчика. Это содержательнее, чем сравнение только одной цифры погрешности без контекста. Клинические решения принимают с учётом состояния пациента и других данных.
Что проверяет симулятор
Технический симулятор может воспроизводить предусмотренные сигналы для проверки реакции прибора, отображения и тревог. Это полезный инструмент обслуживания, но он не моделирует полностью ткани и все физиологические условия.
Успешный тест не доказывает одинаковую точность у всех пациентов. Он также может не выявить каждую проблему конкретного способа установки датчика. Поэтому технический контроль и клиническая валидация выполняют разные задачи.
Методика проверки должна соответствовать системе и симулятору. Случайное соединение через неподходящий адаптер может дать ошибочный результат. В журнале сохраняют конфигурацию и условия, чтобы тест был воспроизводимым.
Контактный датчик при длительном наблюдении
Датчик должен соответствовать месту, размеру и длительности применения. Излишнее давление или неправильная фиксация могут влиять на ткани и сигнал. Порядок контроля места установки определяется инструкцией и клиническим процессом.
Одноразовый датчик не обязательно предназначен для повторного использования, а многоразовый требует совместимой обработки. Повреждение оптической поверхности, клеевого слоя или кабеля может ухудшать регистрацию.
При выборе оценивают не только цену основного блока, но и доступность правильных датчиков. Если подходящих принадлежностей нет, персонал вынужден искать компромисс, который может нарушать назначение системы. Техническая спецификация должна предотвращать такую ситуацию.
Сигнализация и передача данных
Локальная тревога, сигнал на центральной станции и запись в архиве могут иметь разные задержки и правила. Передача числа по сети не означает передачи всей системы тревог. Это нужно проверять отдельно.
При временной потере связи локальное наблюдение может продолжаться, но удалённый экран — показывать устаревшее значение. Интерфейс должен ясно обозначать актуальность. Сохранение последней цифры без отметки создаёт риск ошибочного восприятия.
Для интеграции проводят тестовые сценарии отключения датчика, питания и сети в предусмотренных условиях. Результат описывает, что видит персонал на каждом рабочем месте. Такой подход делает систему понятной и уменьшает зависимость от предположений.
Краткое измерение и длительный тренд
Однократная оценка показывает состояние в момент регистрации при определённых условиях. Тренд добавляет временную информацию, но его качество зависит от непрерывности контакта и способа сохранения. Большое число точек не исправляет постоянную систематическую ошибку.
При длительном наблюдении необходимо понимать, как отмечаются пропуски. Соединённая линия между двумя достоверными точками может выглядеть как непрерывное измерение, хотя промежуток не зарегистрирован. Врач должен иметь возможность распознать такую ситуацию.
Выбор режима хранения связывают с задачей. Для общего обзора и анализа коротких событий требуется разная временная детализация. Это уточняют до внедрения, а не после того, как нужный фрагмент оказался недоступен.
Датчик и монитор составляют единую измерительную систему
Разные технологии могут использовать собственные параметры светодиодов и обработки. Поэтому перенос датчика между устройствами требует подтверждения совместимости. Электрический переходник сам по себе не решает вопрос калибровки.
Даже в пределах одного производителя существуют датчики для разных мест установки и групп пациентов. Их назначение определяет не только размер, но и оптическая геометрия и условия применения.
В кабинете полезно хранить перечень разрешённых комбинаций. Это предотвращает случайное смешение кабелей и датчиков, особенно если одновременно используются несколько поколений оборудования.
После замены принадлежности проверяют распознавание, сообщения и качество сигнала в предусмотренном порядке. Если поведение отличается, не следует сразу изменять настройки ради привычной цифры.
Для длительного наблюдения также учитывают запас совместимых датчиков: отсутствие подходящего расходника может фактически сделать исправный основной блок непригодным для задачи.
Функциональные узлы и их роль
| Узел или функция | Что делает | Что важно проверить |
|---|---|---|
| Оптический датчик | Излучает и принимает свет. | Назначение, размер и место установки. |
| Кабель | Передаёт сигнал и питание датчика. | Совместимость, целостность и разъёмы. |
| Алгоритм | Рассчитывает SpO₂ и пульс. | Условия валидации и ограничения. |
| Тревоги | Сообщают о событиях и неисправностях. | Наличие, приоритеты и настройки. |
| Память | Сохраняет тренд или измерения. | Временное разрешение и пропуски. |
Как сопоставлять комплектации
| Критерий | Ключевой вопрос |
|---|---|
| Режим использования | Эпизодическое измерение и постоянное наблюдение требуют разных функций. |
| Пациенты и датчики | Размер, место установки и возраст определяют подходящий датчик. |
| Качество сигнала | Низкая перфузия, движение, пигментация и внешнее освещение могут влиять на оценку. |
| Сигнализация | Для непрерывного наблюдения нужны понятные технические и физиологические тревоги. |
| Обслуживание и архив | Повреждение датчика и кабеля часто влияет на работу раньше отказа основного блока. |
Режим использования
Эпизодическое измерение и постоянное наблюдение требуют разных функций. Компактность не является достаточным основанием выбора.
Зафиксируйте необходимость тревог, длительности и экспорта. Сверьте назначение прибора с реальным сценарием.
Пациенты и датчики
Размер, место установки и возраст определяют подходящий датчик. Один зажим не покрывает все группы.
Составьте перечень совместимых датчиков и условий применения. Проверьте расходники и ограничения длительного контакта.
Качество сигнала
Низкая перфузия, движение, пигментация и внешнее освещение могут влиять на оценку. Устойчивость требует подтверждения.
Запросите характеристики точной системы и признаки плохого сигнала. Не оценивайте точность только сравнением двух бытовых приборов.
Сигнализация
Для непрерывного наблюдения нужны понятные технические и физиологические тревоги. Их наличие и возможности различаются.
Проверьте сообщения об отключении датчика, разряде и потере сигнала. Оцените слышимость и видимость в помещении.
Обслуживание и архив
Повреждение датчика и кабеля часто влияет на работу раньше отказа основного блока. Данные должны сохранять контекст.
Согласуйте осмотр, обработку и проверку симулятором по инструкции. Проверьте экспорт и временную детализацию.
Практические разборы
Число есть, но пульс не совпадает с независимой оценкой
Проверяют качество контакта, движение и источник сигнала. Несоответствие требует клинической оценки, а не доверия стабильной цифре. Техническая проверка помогает выявить датчик или кабель, но не исключает физиологическую причину.
Новый датчик подходит по разъёму, но работает иначе
Проверяют модель и таблицу совместимости. Нельзя считать механическое соединение доказательством одинаковой оптики и алгоритма. Используют подтверждённые принадлежности.
В архиве отсутствует короткое снижение
Сопоставляют усреднение, частоту записи и пропуски. Тренд с редкими точками может не отражать краткое событие. Для задачи выбирают соответствующее временное разрешение.
Как не перепутать технические характеристики
| Наблюдение или характеристика | Что из этого не следует | Правильный способ оценки |
|---|---|---|
| SpO₂ стабильно отображается | Систематическая ошибка не исключена. | Оценить качество сигнала и соответствие клиническим данным. |
| Разъём подходит | Оптическая и программная совместимость не гарантирована. | Проверить точную модель датчика. |
| Симулятор даёт верный результат | Клиническая точность во всех условиях не доказана. | Разделять техническую проверку и валидацию. |
| Тренд гладкий | Усреднение может скрывать быстрые изменения. | Проверить временные настройки и частоту сохранения. |
| Нормальная сатурация | Вентиляция и CO₂ этим не измеряются. | Использовать подходящие дополнительные методы по клинической задаче. |
Вопросы и ответы
Измеряет ли пульсоксиметр CO₂?
Обычный пульсоксиметр не измеряет углекислый газ. Для оценки вентиляции применяются другие методы.
SpO₂ показывает количество гемоглобина?
Нет. Обычная двухволновая система не является анализатором концентрации гемоглобина или его фракций.
Нормальное показание исключает проблему?
Нет. Оценка состояния включает клинические признаки и при необходимости другие исследования; показание имеет ограничения.
Практическое замечание
При сравнении двух приборов на одном пациенте совпадение чисел не является метрологической проверкой. Оба могут иметь общую ошибку или разные условия регистрации. Для технического контроля используют предусмотренную методику и подходящие средства.
