Рентгенохирургическая С-дуга: устройство, виды и критерии выбора
Что такое С-дуга и для чего она предназначена
Рентгенохирургическая С-дуга — рентгеновская система, в которой излучатель и приёмник изображения закреплены на противоположных концах дугообразного держателя. Такая конструкция позволяет менять направление проекции относительно операционного поля, сохраняя взаимное положение источника и детектора. Название описывает геометрию аппарата, а не отдельный метод лечения. Основная задача оборудования — обеспечить визуализацию во время вмешательства в пределах назначенного изготовителем применения.

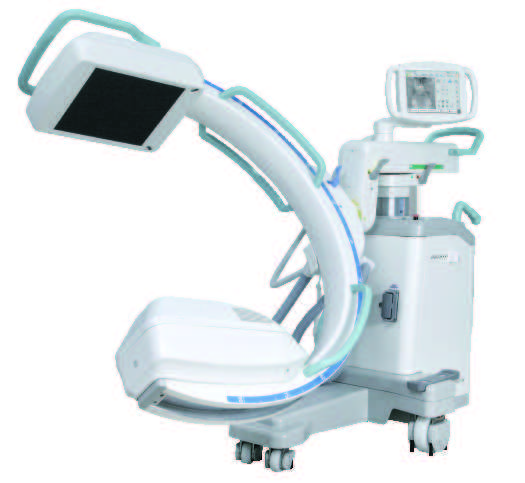

Наиболее привычное исполнение — передвижная установка с колёсной базой и отдельной стойкой мониторов либо интегрированным экраном. Существуют компактные системы для ограниченных анатомических областей и более крупные комплексы, поддерживающие разные хирургические профили. Наличие С-образного штатива ещё не означает, что аппарат рассчитан на длительные сосудистые процедуры, трёхмерную реконструкцию или подключение навигации. Эти возможности определяются конкретной конфигурацией.
При выборе необходимо связать качество изображения с реальными условиями операционной: положением пациента, конструкцией стола, доступом анестезиологической бригады, расположением стерильного поля и маршрутом перемещения аппарата. С-дуга может иметь достаточные электрические характеристики и при этом оказаться неудобной из-за малого свободного пространства или невозможности получить нужную проекцию. Поэтому сравнение начинается с сценария работы, а не с мощности генератора.
Как формируется изображение
Генератор подаёт электрическую энергию на рентгеновскую трубку. Излучение проходит через исследуемую область, ослабляется в тканях и регистрируется приёмником. Электронная система преобразует сигнал в изображение, корректирует неоднородности и отображает кадры на мониторе. Коллиматор ограничивает поле облучения; фильтрация меняет спектральный состав пучка. Автоматическое управление экспозицией или яркостью работает в пределах алгоритмов и настроек конкретной системы.
Рентгеноскопический режим предназначен для последовательного наблюдения изображения. Цифровая регистрация отдельных кадров или серий может использовать другие параметры, чем обычная рентгеноскопия. Поэтому одинаковая частота отображения на экране не доказывает одинаковую временную дискретизацию экспозиции. Повторное отображение сохранённого кадра не является новым облучением, а сглаживание временной последовательности может менять восприятие движущегося объекта.
Цифровая обработка помогает уменьшать шум и улучшать удобство просмотра, но не восстанавливает достоверно любую информацию, которую физически не зарегистрировал детектор. Сильная фильтрация способна сделать кадр визуально спокойнее одновременно с потерей мелких деталей или появлением следа за движущимся инструментом. Демонстрацию системы полезно оценивать не по наиболее эффектному неподвижному кадру, а по тому, как отображаются структура, движение и изменение проекции.
Основные узлы и их практическое значение
| Критерий | Что он означает | Что проверить |
|---|---|---|
| Рентгеновская трубка | Определяет возможности формирования пучка и ограничения тепловой нагрузки. | Размер фокуса, допустимые режимы, охлаждение и поведение при длительной серии. |
| Генератор | Обеспечивает электрические параметры экспозиции. | Не только пиковую мощность, но и доступные режимы при требуемой продолжительности. |
| Приёмник изображения | Преобразует прошедшее излучение в видеосигнал. | Активное поле, пространственную детализацию, чувствительность и калибровки. |
| С-образный штатив | Задаёт доступные проекции и пространство вокруг пациента. | Орбитальное и угловое движение, глубину дуги, свободное расстояние и тормоза. |
| Монитор и обработка | Обеспечивают просмотр текущих и сохранённых изображений. | Читаемость, задержку, удобство сравнения кадров и управление из стерильной зоны. |
| Архив и интерфейсы | Передают изображения и сведения об исследовании. | Совместимость с рабочим списком и архивом, состав экспортируемых данных. |
Электронно-оптический преобразователь и плоский детектор
В системах с электронно-оптическим преобразователем рентгеновское изображение проходит через усилитель и оптический тракт. Для такой геометрии характерны особенности поля и возможные геометрические искажения, которые учитывают при работе и контроле качества. Плоскопанельный приёмник формирует цифровой сигнал другой технологической цепочкой и обычно предоставляет прямоугольную активную область. Однако само слово «плоский» не описывает полностью ни качество изображения, ни дозовые характеристики установки.
Важны размер активной площади, шаг элементов, отношение сигнал/шум, рабочий диапазон и алгоритмы коррекции. Большое поле удобно для обзора протяжённой области, но физический размер корпуса влияет на доступ к операционному полю. Уменьшение пикселя не гарантирует улучшения всех клинически значимых деталей: итоговое разрешение зависит также от фокуса, геометрического увеличения, движения, дозы на кадр и обработки.
При сравнении двух аппаратов следует использовать сопоставимые режимы, объекты и условия просмотра. Нельзя объявлять один детектор «низкодозовым» только по технологии изготовления. Полезнее проверить, какое изображение получается при заданной задаче, как отображаются дозовые показатели и какие средства позволяют контролировать экспозицию. Окончательная оценка проводится с участием подготовленного персонала и специалиста по контролю качества, а не по рекламной фотографии экрана.
2D, 3D и навигация — разные уровни оснащения
Обычная двухмерная С-дуга формирует проекционное изображение. Несколько проекций помогают оценивать пространственные взаимоотношения, но сами по себе не превращают аппарат в томограф. В системах с трёхмерным режимом выполняется заданное вращательное перемещение и регистрируется набор проекций для реконструкции объёма. Такая возможность требует соответствующей механики, программного обеспечения и условий для безопасной траектории движения.
Объём реконструкции, характеристики изображения и ограничения при наличии металла нужно рассматривать отдельно от качества обычной рентгеноскопии. Система может хорошо решать задачу 2D-контроля и иметь ограниченный 3D-объём, либо требовать дополнительной организации пространства для вращения. Алгоритмы уменьшения металлических артефактов не делают металл прозрачным и не исключают появления новых особенностей изображения.
Интерфейс передачи в навигационную систему также не равен наличию полной навигации. Требуются совместимые версии оборудования и программ, принадлежности и подтверждённая цепочка обмена. Если навигация действительно нужна отделению, её проверяют как отдельный комплекс: от получения данных до их корректного появления на внешней станции. Если она не входит в профиль работы, наличие такого интерфейса не должно подменять более важные требования к обычному изображению и эргономике.
Как читать технические параметры С-дуги
| Критерий | Что он означает | Что проверить |
|---|---|---|
| Размер поля | Область, которая попадает на приёмник в выбранной геометрии. | Не смешивать размеры панели, видимого поля и реконструируемого объёма. |
| Импульсная частота | Частота формирования рентгеновских импульсов в соответствующем режиме. | Отличать её от частоты монитора и регистрации кадров; оценивать движение. |
| Мощность | Возможность генератора поддерживать определённые электрические режимы. | Сопоставлять с нагрузкой трубки и доступной продолжительностью работы. |
| Глубина и просвет дуги | Механическое пространство для пациента, стола и принадлежностей. | Проверять на фактическом столе и с рабочей укладкой, а не только по схеме. |
| Углы перемещения | Диапазоны поворота вокруг разных осей. | Проверять доступность проекций без столкновений и перекрытия доступа. |
| Дозовые показатели | Сведения о работе рентгеновской системы и экспозиции. | Понимать смысл каждой величины; не считать время рентгеноскопии полной оценкой дозы. |
Шесть вопросов, которые определяют комплектацию
Первый вопрос — для каких вмешательств и анатомических областей предназначен аппарат. Нужен перечень реальных задач, включая наиболее сложные условия визуализации, а не только название отделения. Для небольших периферических областей и для крупных анатомических зон могут требоваться разные размеры дуги, мощностные возможности и режимы. При этом выбор не должен превращаться в необоснованное приобретение максимальной конфигурации на все случаи.
Второй вопрос — сколько времени и как часто система будет работать. Оценивают не только число вмешательств за день, но и продолжительность последовательных нагрузок, возможные паузы на охлаждение и доступность резервной установки. Тепловые ограничения нельзя устранить программным обновлением, если они связаны с физической конструкцией трубки. Сервисная модель и время восстановления здесь столь же значимы, как номинальные параметры.
Третий вопрос — поместится ли система в операционной. Проверяют дверные проёмы, повороты, кабели, положение штатива, экрана, анестезиологического оборудования и инструментальных столов. Четвёртый — как персонал управляет аппаратом и сохраняет данные: доступность педалей, назначение органов управления, идентификация пациента, отправка изображений и работа при временной недоступности сети.
Пятый вопрос — нужны ли специальные приложения: сосудистая обработка, 3D-реконструкция, навигационный интерфейс и дополнительные средства позиционирования. Для каждого приложения фиксируют, входит ли оно в поставку и какие ограничения имеет. Шестой вопрос — как организованы радиационная защита, контроль качества, обслуживание и обучение. Без этих составляющих даже технически сильная система не становится готовым рабочим местом.
Механика и совместимость со столом
Рентгенопрозрачная столешница не означает полной прозрачности всей конструкции. Опоры, направляющие, фиксаторы и принадлежности могут попадать в пучок или ограничивать траекторию. При демонстрации следует моделировать нужные зоны доступа с фактической столешницей и планируемыми принадлежностями. Геометрия аппарата должна позволять получить изображение, сохраняя доступ к пациенту; чрезмерное число перестановок увеличивает организационную сложность процедуры.
Тормоза и балансировка влияют на стабильность положения. Лёгкое движение при снятом тормозе должно сочетаться с надёжной фиксацией, а органы управления — быть понятными персоналу. Проверяют также сохранение положения при штатном подключении кабелей и использовании защитных чехлов. Чехол не должен мешать датчикам, перемещениям и теплоотводу; допускаемые материалы и способы установки определяются изготовителем.
Моторизованные перемещения облегчают часть действий, но требуют контроля зоны движения и понимания аварийной остановки. Автоматическая траектория не заменяет предварительной проверки пространства. В закупочном описании полезно отдельно указывать требования к ручным и моторизованным перемещениям, а не ограничиваться словом «мобильность», которое не раскрывает ни манёвренность, ни удобство позиционирования.
Контроль качества и радиационные ограничения
С-дуга использует ионизирующее излучение. При длительных и сложных вмешательствах имеет значение накопленная экспозиция, распределение её по поверхности тела и рассеянное излучение в помещении. Показатели воздушной кермы в референсной точке и произведения кермы на площадь характеризуют разные стороны экспозиции; ни один из них не является автоматически точной дозой конкретного органа или максимальной дозой кожи.
Время рентгеноскопии удобно для организационного учёта, но не отражает все изменения параметров, полей и режимов регистрации. Поэтому система контроля должна рассматривать доступные дозовые данные в контексте процедуры. Настройку рабочих протоколов и защитных мер выполняют ответственные специалисты в рамках локальной программы. Универсальные значения экспозиции для всех пациентов и вмешательств здесь неприменимы.
Программа качества охватывает изображение, геометрию, дозовые показатели, механическую безопасность и сохранность данных. После ремонта, замены значимых узлов или обновления программ могут потребоваться дополнительные проверки. Стабильность системы важнее единичного красивого демонстрационного кадра: диагностическая цепочка должна воспроизводимо работать в течение срока эксплуатации.
Ошибки при сравнении предложений
| Критерий | Что он означает | Что проверить |
|---|---|---|
| Выбирать только по кВт | Пиковая характеристика не описывает продолжительную нагрузку. | Запросить доступные рабочие режимы и ограничения трубки. |
| Считать любой плоский детектор одинаковым | Площадь, динамика и обработка различаются. | Сравнить изображение и геометрию в одинаковых условиях. |
| Приравнивать 3D к навигации | Реконструкция и внешняя навигация — разные функции. | Проверить состав лицензий, интерфейсов и совместимых систем. |
| Игнорировать операционный стол | Опоры и принадлежности могут ограничить проекции. | Провести проверку рабочего пространства с конкретным столом. |
| Считать минуты полной дозовой оценкой | Режимы экспозиции и серии различаются. | Оценить доступные дозовые данные и порядок их анализа. |
| Не проверять архив | Сохранённый на консоли кадр может не поступить в медицинскую систему. | Проверить передачу, идентификаторы и восстановление после сетевого сбоя. |
Частые вопросы о С-дуге
Заменяет ли мобильная С-дуга стационарный ангиограф? Не автоматически. Назначение, нагрузочная способность, геометрия, набор приложений и организация рабочего места могут существенно различаться. Соответствие конкретному профилю подтверждается документацией и оценкой всего комплекса, а не внешним сходством держателя.
Всегда ли 3D лучше 2D? Это разные инструменты. Для задачи, которой достаточно проекционного контроля, трёхмерный режим может не дать необходимого организационного преимущества. Если требуется объёмная информация, оценивают качество и размеры реконструкции, время подготовки и совместимость с рабочим процессом.
Можно ли ориентироваться только на размер монитора? Нет. Существенны качество отображения, удобство расположения, задержка и связь с исходным изображением. Большой экран не увеличивает информацию, которой нет в зарегистрированных данных.
Каким должен быть результат технического выбора? Проверяемая конфигурация: аппарат, режимы, детектор, принадлежности, интерфейсы, совместимый стол, план размещения и порядок обслуживания. Такой набор позволяет сравнивать предложения по одной задаче и заранее выявлять ограничения, которые не видны в кратком каталоге.
