Рентгеновский костный денситометр: устройство DXA и выбор системы
Что такое рентгеновский костный денситометр
Рентгеновский костный денситометр — измерительная медицинская система, которая использует различия ослабления рентгеновского излучения для количественной оценки костной ткани. Наиболее распространённый метод центральной денситометрии обозначается DXA, двухэнергетическая рентгеновская абсорбциометрия. Он позволяет оценивать минеральные характеристики в определённых областях скелета и, при наличии соответствующего назначения и программ, выполнять дополнительные виды анализа.
Главная особенность денситометра — количественный результат. Красивое изображение здесь не является конечной целью: важны корректность измерения, стабильность калибровки, воспроизводимость позиционирования и сопоставимость исследований во времени. Аппарат должен рассматриваться вместе с программным обеспечением, референсными базами, принадлежностями и системой контроля качества.
Термин «денситометр» встречается и у других технологий. Ультразвуковые устройства и рентгеновская DXA измеряют разные физические величины и не становятся взаимозаменяемыми только из-за общего названия. Этот материал посвящён рентгеновским системам; он объясняет технические показатели и организацию выбора, не устанавливая диагнозов и не назначая обследований.
Физический принцип двухэнергетического измерения
Ослабление рентгеновского излучения зависит от энергии и состава тканей. Использование двух энергетических составляющих позволяет разделять вклад костного минерала и мягких тканей в рамках математической модели системы. Реализация двухэнергетической регистрации различается у производителей, поэтому одинаковое название метода не означает одинаковую аппаратную схему.
Программа определяет области анализа, оценивает минеральное содержание и площадь проекции. Показатель BMC описывает минеральное содержание, а BMD в стандартной проекционной DXA выражается как поверхностная минеральная плотность, обычно в г/см². Это принципиально отличается от объёмной плотности в г/см³. Геометрия и размеры костей могут влиять на интерпретацию, поэтому числовой результат нельзя отделять от методики и популяции.
Полученное значение не является прямым измерением прочности кости. Риск переломов и клиническая оценка включают дополнительные сведения. DXA предоставляет важные количественные данные, но не заменяет весь диагностический процесс. В техническом выборе поэтому следует избегать обещаний, что один показатель или программный модуль самостоятельно определяет клиническое решение.
Основные показатели в отчёте DXA
| Критерий | Что он означает | Что проверить |
|---|---|---|
| BMC | Оценка минерального содержания в анализируемой области. | Единицы измерения, выбранную область и корректность её выделения. |
| BMD | Проекционная минеральная плотность, а не объёмная плотность ткани. | Сопоставимость области, методики и системы при динамическом наблюдении. |
| T-показатель | Стандартизованное сравнение с определённой референсной группой молодых взрослых. | Применимость показателя к пациенту и используемую базу. |
| Z-показатель | Сравнение с соответствующей референсной группой с учётом возраста и других условий базы. | Корректность введённых данных и допустимость референса. |
| LSC | Наименьшее значимое изменение, учитывающее воспроизводимость измерения. | Локальную оценку точности повторных измерений, а не только паспорт изготовителя. |
| Дополнительные индексы | Результаты специальных лицензированных приложений. | Назначение, ограничения, совместимость версий и условия интерпретации. |
Центральные и периферические системы

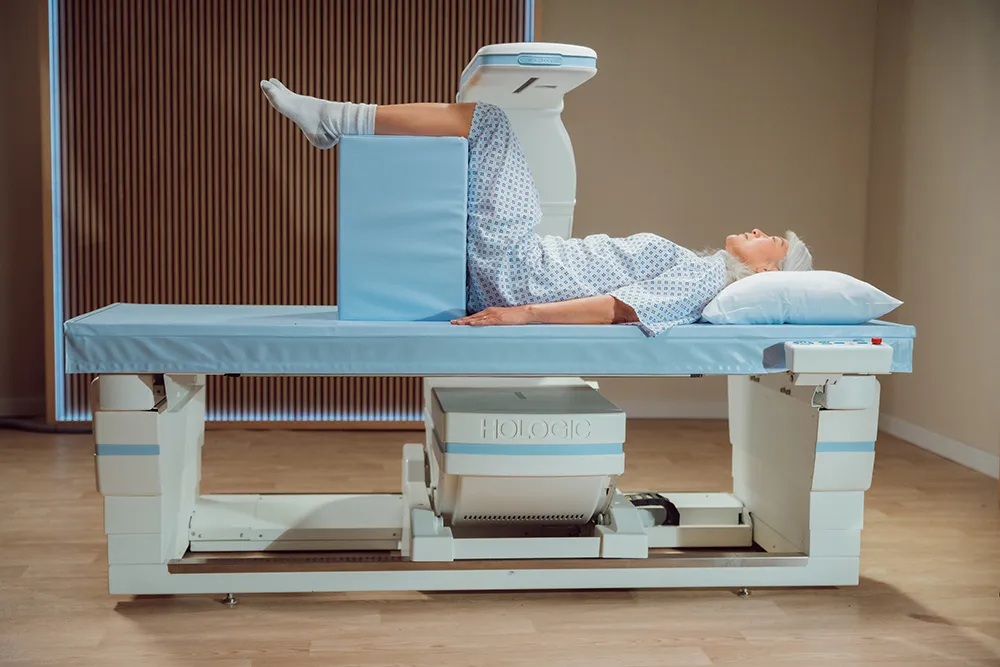

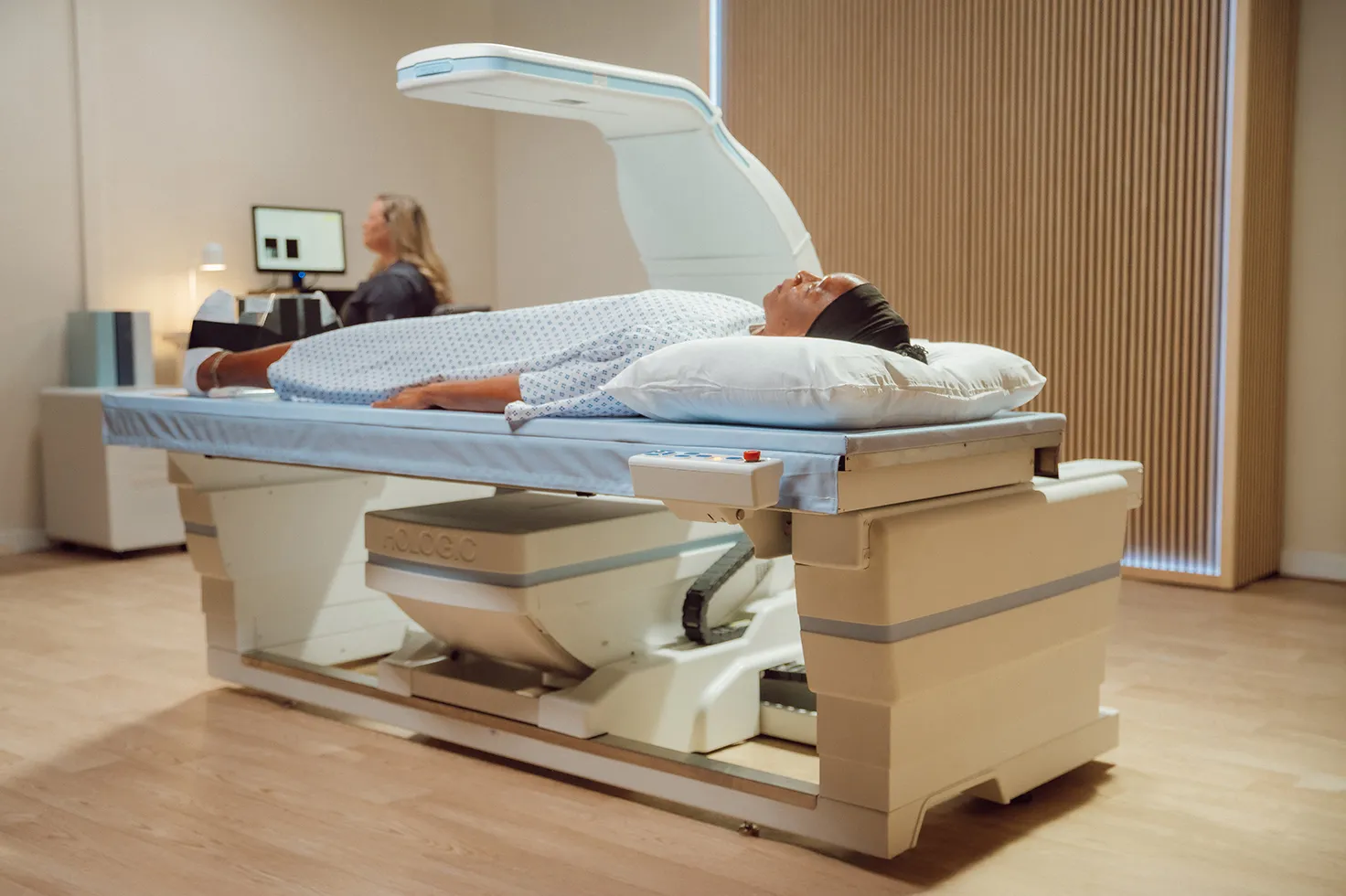

Центральные DXA-системы обычно представлены столом с движущейся измерительной частью и рабочей станцией. Их назначение может включать анализ позвоночника, проксимального отдела бедра и других областей в зависимости от конфигурации. Поддерживаемые области и режимы должны быть перечислены в документации конкретной модели, а не предполагаться по размеру стола.
Периферические системы ориентированы на ограниченные анатомические области и могут иметь более компактное исполнение. Их измерения и клиническое применение оценивают по собственным правилам. Нельзя напрямую переносить интерпретационные пороги и динамические сравнения между разными методами и областями. Для кабинета, где требуется определённый тип центральной DXA, компактность периферического прибора не компенсирует отсутствие нужного назначения.
Геометрия пучка и детектора влияет на скорость, масштабирование и особенности измерения. Встречаются различные реализации сканирования, включая узкий и веерный пучок. Эти различия имеют инженерное значение, но не позволяют ранжировать все аппараты одной фразой «новее значит точнее». Значимы проверяемая воспроизводимость, контроль качества и работа конкретной системы.
При выборе также учитывают допустимую массу пациента, ширину стола, диапазоны размещения и удобство пересаживания. Если предполагается работа с пациентами с ограниченной мобильностью, проверяют доступ с нужной стороны и совместимость принадлежностей. Предельная нагрузка — условие эксплуатации, а не обещание одинакового качества измерения при любых размерах тела.
Воспроизводимость важнее числа знаков после запятой
Аппарат может выводить результат с несколькими десятичными знаками, но это не означает, что столь малое различие между исследованиями достоверно. Повторяемость зависит от системы, позиционирования, анализа и подготовки персонала. Для оценки динамики требуется понимать, какое изменение превышает обычную вариабельность измерения.
В профессиональных рекомендациях подчёркивается необходимость локальной оценки прецизионности и наименьшего значимого изменения, LSC. Паспортная характеристика изготовителя не заменяет оценку работы конкретного кабинета. Это важный организационный критерий: при покупке следует предусмотреть обучение, принадлежности и процедуры, которые позволяют получать воспроизводимые результаты.
Смена аппарата, значимое изменение оборудования или методики могут нарушить сопоставимость прежних и новых измерений. Перекрёстная калибровка и переход между системами требуют отдельного плана. Простое копирование базы исследований на новый компьютер не делает результаты физически эквивалентными. Поэтому история пациента и история технических изменений системы должны сохраняться вместе.
Удобство воспроизведения области анализа также имеет значение. Программа должна позволять специалисту понимать, что именно было измерено ранее, и контролировать корректность нового анализа. Автоматическая обработка полезна, но её результаты не освобождают от проверки изображений и выбранных областей.
Технические характеристики: как их читать
| Критерий | Что он означает | Что проверить |
|---|---|---|
| Области исследования | Перечень анатомических зон и специальных режимов. | Соответствие профилю кабинета и документированное назначение. |
| Время регистрации | Характеристика определённого режима. | Полное время рабочего процесса, включая размещение и анализ. |
| Размер и нагрузка стола | Границы механического применения. | Доступность для предполагаемых пациентов и принадлежностей. |
| Референсные базы | Основа расчёта стандартизованных сравнений. | Применимость, версия и корректность выбора базы. |
| Калибровочный контроль | Средства отслеживания стабильности системы. | Фантомы, периодичность по документации и ведение журнала. |
| Экспорт и архив | Способы сохранения измерений и отчётов. | Не только PDF, но и данные, необходимые для последующего анализа. |
Состав тела, VFA и дополнительные приложения
Некоторые DXA-системы поддерживают анализ состава тела. В такой конфигурации оцениваются компоненты по модели разделения тканей; безжировая мягкая ткань не тождественна прямому измерению всей скелетной мышечной массы. Названия показателей и методы расчёта необходимо читать внимательно. Разные приложения и версии могут использовать разные правила сегментации и отчётности.
Оценка позвоночных деформаций, VFA, является отдельным приложением с собственными условиями получения и интерпретации изображений. Её нельзя автоматически приравнивать ко всем возможностям обычной рентгенографии позвоночника. Если функция важна для кабинета, проверяют наличие нужной аппаратной конфигурации, лицензии и подготовки специалистов.
Текстурные индексы и другие программные показатели могут дополнять оценку, но не превращают DXA в прямое трёхмерное измерение микроструктуры кости. Их применение зависит от валидированного программного продукта, совместимости данных и ограничений метода. В закупочном описании полезно отделять основной измерительный функционал от дополнительных аналитических пакетов.
Для исследовательской или спортивной работы также важно отличать медицинское назначение системы от внешних маркетинговых обещаний. Программный отчёт не становится клинически обоснованным только потому, что содержит много цветных диаграмм. Требуются понятные определения показателей, сопоставимость условий и корректная интерпретация.
Что может искажать результат
Артефакты и посторонние материалы могут влиять на измерение в выбранной области. Изменения анатомии, металлоконструкции и другие особенности требуют профессиональной оценки пригодности данных. Обзор оборудования не должен превращаться в инструкцию автоматического исключения участков: решения принимаются специалистом по методике и действующим рекомендациям.
Ошибки исходных демографических данных способны менять стандартизованные показатели и вид отчёта. Поэтому идентификация пациента, возраст и другие используемые параметры относятся к качеству измерительного процесса. Проверка только числового BMD без проверки исходных данных недостаточна.
Непоследовательное позиционирование и различия в выделении областей могут создавать впечатление динамики, которой нет. Для долгосрочного наблюдения важны сохранение изображений, понятная история анализа и воспроизводимая организация работы. Если система позволяет быстро печатать отчёт, но затрудняет сопоставление с предыдущими данными, это существенное практическое ограничение.
Межаппаратные различия также нельзя игнорировать. Даже при одинаковом названии показателя результаты разных систем не всегда сопоставимы без специальных процедур. Это особенно важно при замене оборудования и объединении архивов нескольких подразделений. Переход необходимо планировать до вывода старого аппарата из эксплуатации.
Как выбрать денситометр для учреждения
Первый критерий — клинический профиль и требуемые области измерения. Второй — характеристики предполагаемых пациентов: доступность размещения, размеры и ограничения стола. Третий — количественное качество: программа контроля, воспроизводимость и возможность правильного динамического сравнения. Эти требования важнее формального максимального числа аналитических функций.
Четвёртый критерий — состав программ. Для каждой задачи проверяют лицензию, референсную базу, поддержку версии и доступность необходимых отчётов. Пятый — интеграция: идентификация, архив, резервные копии и перенос данных. Шестой — сервис и обучение, включая поддержку после ремонта и обновления. Без обслуживания количественная система теряет важнейшее свойство — уверенность в стабильности результата.
При демонстрации следует рассмотреть весь маршрут: от записи и размещения пациента до анализа, повторного открытия исследования и сравнения с предыдущим. Время самого сканирования может составлять лишь часть процесса. Организационные задержки, неудобная передача данных и ручной ввод сведений способны оказаться важнее небольшой разницы паспортной скорости.
В комплект поставки включают необходимые принадлежности и средства контроля, а не только стол и компьютер. Документация должна позволять понять, кто выполняет проверки, как фиксируются результаты и какие действия предусмотрены при отклонениях. Проект помещения и радиационные требования определяются конкретной моделью и действующими условиями эксплуатации.
Распространённые ошибки
| Критерий | Что он означает | Что проверить |
|---|---|---|
| Называть DXA прямым измерением прочности | Метод оценивает определённые минеральные характеристики. | Разделять измерительный показатель и клиническое заключение. |
| Считать BMD объёмной плотностью | Стандартная DXA даёт проекционный показатель. | Проверять единицы и смысл величины. |
| Принимать любое малое изменение за динамику | Различие может находиться в пределах вариабельности. | Учитывать локальную прецизионность и LSC. |
| Сравнивать разные аппараты без плана перехода | Калибровки и алгоритмы могут различаться. | Предусмотреть процедуры сопоставления и сохранение истории. |
| Покупать все модули без задачи | Дополнительные отчёты не обеспечивают полезности автоматически. | Проверить назначение и реальную потребность каждого приложения. |
| Сохранять только распечатку | Теряются данные для проверки и повторного анализа. | Организовать архив и восстановление исходных исследований. |
Ответы на частые вопросы
Можно ли заменить рентгеновский денситометр ультразвуковым? Не как универсальную взаимозаменяемую замену. Технологии измеряют разные величины и имеют собственные области применения. Выбор определяется задачей и требованиями к методу.
Показывает ли DXA содержание кальция в организме? Такой вывод чрезмерно упрощает метод. Система оценивает минеральные характеристики в выбранной области по физической модели, а не выполняет химический анализ всего организма.
Достаточно ли заводской калибровки на весь срок работы? Нет, требуется предусмотренный контроль стабильности и обслуживание. Периодичность и состав процедур определяются документацией и программой качества.
Нужно ли менять аппарат ради нового программного отчёта? Не всегда. Сначала проверяют совместимость обновления, назначение и ценность новой функции. Иногда требуется только программный модуль, иногда — аппаратная конфигурация; это нельзя определить по общему названию семейства.
Что важнее при долгосрочном наблюдении? Сопоставимость измерений, корректная идентификация, воспроизводимость и сохранность данных. Скорость печати отчёта и число графиков не заменяют этих свойств.
