Что измеряет риноманометр

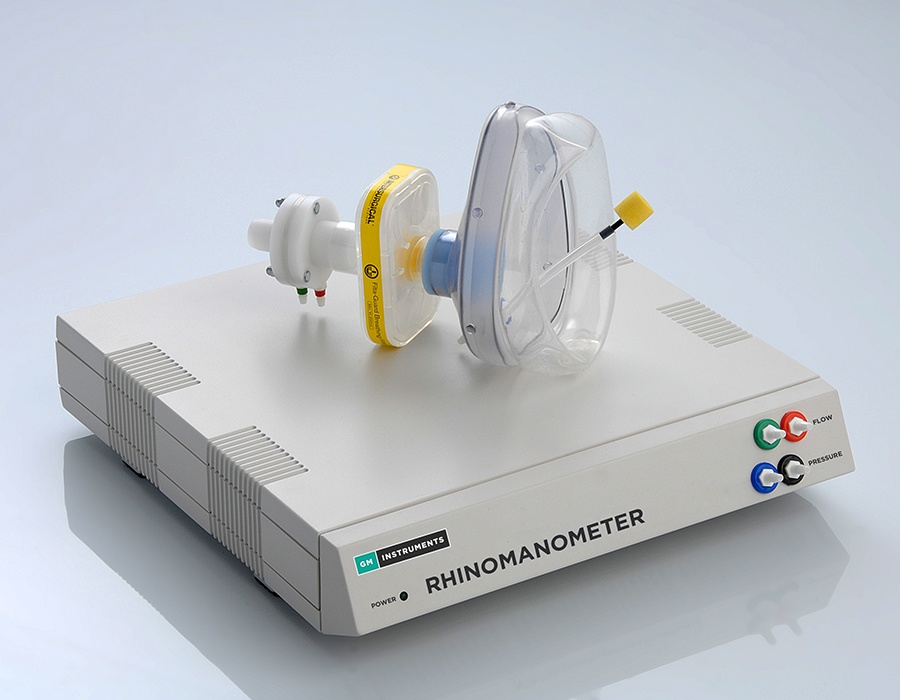

Риноманометр — прибор для количественной оценки носового дыхания по одновременной регистрации потока воздуха и перепада давления. На основании этих сигналов рассчитывается сопротивление и строится зависимость между давлением и потоком. Метод характеризует функцию воздушного пути в условиях исследования. Он не является прямым изображением анатомии и не заменяет осмотр или визуализацию, когда они необходимы.
Субъективное ощущение заложенности и измеренное сопротивление связаны, но не тождественны. На восприятие влияют дополнительные физиологические факторы, а на измерение — методика, положение и качество регистрации. Поэтому риноманометрический показатель следует рассматривать в контексте жалоб и клинической задачи. Один результат без условий получения трудно использовать для динамики или сравнения между кабинетами.
Поток и давление
Измерительная цепь включает датчик потока, канал давления, интерфейс с пациентом и программную систему. Поток характеризует количество воздуха в единицу времени, давление — движущую разность. Сопротивление в простом представлении связано с их отношением, однако носовой поток может иметь нелинейную зависимость. Поэтому способ расчёта и точка оценки имеют значение. Нельзя считать любое число сопротивления одинаковым по смыслу.
Датчик потока имеет собственную характеристику и может требовать калибровки или проверки. Загрязнение, конденсат и изменение соединений способны влиять на сигнал. Канал давления должен передавать изменение без утечки и блокировки. Если один канал запаздывает относительно другого, форма петли может искажаться. Синхронность является важной частью измерения, даже если экран показывает две правдоподобные кривые.
Маска и адаптеры должны обеспечивать предусмотренное соединение, не меняя исследуемую анатомию чрезмерным давлением. Утечка создаёт обходной путь, а деформация области носа может изменить реальное сопротивление. Хороший контакт не означает максимальное прижатие. Правильная посадка определяется конструкцией и методикой.
| Элемент | Измерительная роль | Что влияет на достоверность |
|---|---|---|
| Датчик потока | Объёмная скорость воздуха | Калибровка, загрязнение и ориентация |
| Канал давления | Перепад давления | Герметичность, проходимость и динамический ответ |
| Маска или адаптер | Связь с дыхательным путём | Утечка и механическое влияние на нос |
| Синхронизация | Сопоставление двух сигналов | Задержка и временная согласованность |
| Алгоритм | Расчёт сопротивления и кривых | Выбранная методика и параметры |
| Архив | Динамика и сравнение | Сохранение условий и исходных циклов |
Передняя и задняя риноманометрия
При активной передней методике сигналы получают с определённой организацией измерения через носовые ходы; каждая сторона исследуется в предусмотренной конфигурации. Задняя методика использует иной способ оценки давления. Эти подходы имеют разные технические требования и ограничения. Результаты следует обозначать точным названием метода, а не общим словом «носовое сопротивление».
Выбор метода зависит от задачи, анатомических условий и сотрудничества пациента. Некоторые конфигурации труднее выполнить при определённых ограничениях. Неудачная регистрация не должна заменяться произвольным расчётом. Если аппарат поддерживает несколько методов, персонал должен понимать различия установки и анализа. Переключение пункта меню без изменения измерительной схемы может дать неверные данные.
Суммарное сопротивление не получается простым сложением правой и левой стороны: параллельные пути имеют другую физическую связь. Программа может выполнять расчёт по принятой модели, но пользователь должен знать исходные данные и ограничения. Сравнение общего показателя с односторонним без уточнения смысла некорректно.
Нелинейность и фазы дыхательного цикла
При увеличении потока зависимость давления может быть нелинейной. Поэтому сопротивление, рассчитанное в одной опорной точке, не описывает всю кривую. Методы представления, включая коэффициенты или угловые характеристики, используют различные математические подходы. Они полезны при правильном применении, но не взаимозаменяемы только потому, что все связаны с носовой проходимостью.
Четырёхфазный анализ рассматривает участки вдоха и выдоха с увеличением и уменьшением потока. Петля содержит динамическую информацию, которая теряется в одном числе. Однако её форма зависит также от качества сигналов и синхронизации. Прежде чем связывать особенность петли с физиологией, исключают технические искажения. Важно сохранять исходные циклы.
Если пациент не достигает нужной опорной точки, способ обработки должен быть понятен. Экстраполяция и прямое измерение — разные операции. Нельзя представлять расчёт за пределами зарегистрированного диапазона как непосредственно измеренное значение. Отчёт должен показывать условия и метод получения результата.
| Представление | Что оно отражает | Ограничение |
|---|---|---|
| Поток во времени | Дыхательные циклы | Не показывает сопротивление без давления |
| Давление во времени | Изменение движущей разности | Требует синхронного потока |
| Кривая давление–поток | Функциональную связь сигналов | Зависит от методики и качества |
| Опорное сопротивление | Показатель при выбранном условии | Не описывает весь нелинейный диапазон |
| Четырёхфазный анализ | Динамику отдельных участков цикла | Нуждается в корректной синхронизации |
| Сравнение до/после | Изменение при сопоставимых условиях | Не определяет причину автоматически |
Вариабельность и условия исследования
Носовая проходимость физиологически меняется. Положение тела, адаптация к помещению, предшествующая активность и клинические обстоятельства могут влиять на результат. Для динамики необходимо стандартизовать существенные условия и документировать различия. Нельзя сравнивать случайные измерения как строго эквивалентные только потому, что использован один аппарат.
Пациент должен выполнять понятную дыхательную задачу. Форсирование, задержки и нерегулярность могут изменять форму циклов. Оператор оценивает пригодность по методике, а не выбирает самый «красивый» цикл из произвольного набора. Сохранение серии позволяет видеть вариабельность и обоснование результата. Усреднение непригодных циклов не делает их достоверными.
Исследования до и после определённого воздействия требуют клинического протокола. Обзор оборудования не задаёт препарат, дозу или время ожидания. Техническая задача — обеспечить одинаковую схему регистрации и правильную маркировку этапов. Перепутанные этапы могут полностью изменить смысл сравнения при исправных датчиках.
Риноманометрия и акустическая ринометрия
Акустический ринометр исследует геометрию полости по отражению звукового сигнала и формирует соответствующие пространственные показатели. Риноманометр измеряет функциональную связь потока и давления. Геометрия и функция дополняют друг друга, но одна не выводится безусловно из другой. Узкая область на геометрической карте и выраженное сопротивление могут не совпадать простым образом.
Комбинированная платформа позволяет хранить данные в одной истории, но методы должны оставаться различимыми. В техническом задании указывают нужные исследования отдельно. Покупка риноманометра не означает автоматического получения акустической ринометрии. Дополнительный прибор, интерфейс и лицензия могут входить в отдельную поставку.
Для интерпретации важна согласованность с клинической картиной. Не следует объявлять жалобу необоснованной только из-за одного нормального измерения. Также повышенный показатель сам по себе не указывает конкретную анатомическую причину. Оборудование предоставляет измерительную информацию, а причинный вывод требует обследования.
Утечки, конденсат и технический контроль
Утечка может уменьшать регистрируемый поток через датчик или искажать давление в зависимости от расположения. Иногда кривая выглядит достаточно гладкой, поэтому одного визуального впечатления недостаточно. Герметичность проверяют предусмотренным способом. Чрезмерное прижатие маски ради устранения утечки может деформировать нос и создать другую ошибку.
Конденсат и загрязнения влияют на пневматические и измерительные элементы. Обработка и сушка должны соответствовать инструкции. Нельзя применять неподходящий фильтр без оценки его сопротивления и совместимости: он может изменить характеристики цепи. После замены деталей выполняют указанные проверки. Технический контроль должен охватывать оба сигнала, а не только датчик потока.
Контрольное приспособление или калибратор используют в пределах его назначения. Исправность компьютера и успешное открытие программы не подтверждают правильность измерения. В журнале сохраняют результаты контроля и изменения конфигурации. Это помогает отличать физиологическую вариабельность от постепенного дрейфа оборудования.
| Отклонение | Что проверить | Что сохранить |
|---|---|---|
| Слишком низкое сопротивление при сомнительной записи | Утечку и схему соединения | Исходные циклы и конфигурацию |
| Необычная петля | Синхронизацию и каналы | Поток и давление во времени |
| Разница после обработки | Сушку, фильтр и соединения | Использованные детали и контроль |
| Большая вариабельность | Дыхательную задачу и условия | Серию, а не только выбранный цикл |
| Сдвиг после перемещения | Установку и калибровку | Проверку перед возвратом в работу |
Практический разбор: показатель улучшился при сильном прижатии маски
Оператор заметил, что результат меняется в зависимости от усилия удержания. Это сигнал о влиянии интерфейса. Сначала проверяют герметичность и допустимую посадку, затем оценивают, не меняет ли маска форму исследуемой области. Нельзя выбирать положение только потому, что оно даёт ожидаемое число. Правильное соединение должно соответствовать методике и сохранять исследуемые условия.
Повтор проводят с контролем положения и сохраняют причину предыдущей непригодности. Если стабильную конфигурацию получить не удаётся, результат обозначают соответствующим образом и выбирают дальнейший маршрут. Подмена отсутствующего измерения значением из другой стороны или другого дня без обоснования недопустима. Техническая честность полезнее формально заполненного отчёта.
Для подразделения разрабатывают короткий порядок проверки маски, каналов и условий. При обучении показывают, как механическое влияние меняет запись. Это помогает персоналу понимать физический смысл действий и не сводить процедуру к нажатию кнопки.
Выбор системы и приёмка
Выбирают поддерживаемые методы, диапазоны и динамические характеристики, контроль герметичности, доступ к исходным сигналам, архив и сервис. Для исследовательских задач важен экспорт необработанных данных; для клинического потока — понятные протоколы и сравнение этапов. Дополнительные расчётные показатели оценивают по применимости, а не по числу графиков.
Частые вопросы
Риноманометр показывает анатомическое место сужения?
Он оценивает функциональную связь потока и давления. Для точной анатомической оценки могут требоваться другие методы.
Сопротивления двух сторон просто складывают?
Нет. Параллельные дыхательные пути имеют иную физическую связь. Используют предусмотренную методику расчёта и корректные исходные данные.
Акустический ринометр — тот же прибор?
Нет. Он исследует геометрию акустическим способом. Риноманометрия оценивает поток и давление; методы могут дополнять друг друга.
Гладкая кривая гарантирует правильность?
Нет. Утечка, неверная схема и задержка сигнала могут давать внешне аккуратные графики. Нужны технический контроль и проверка условий.
