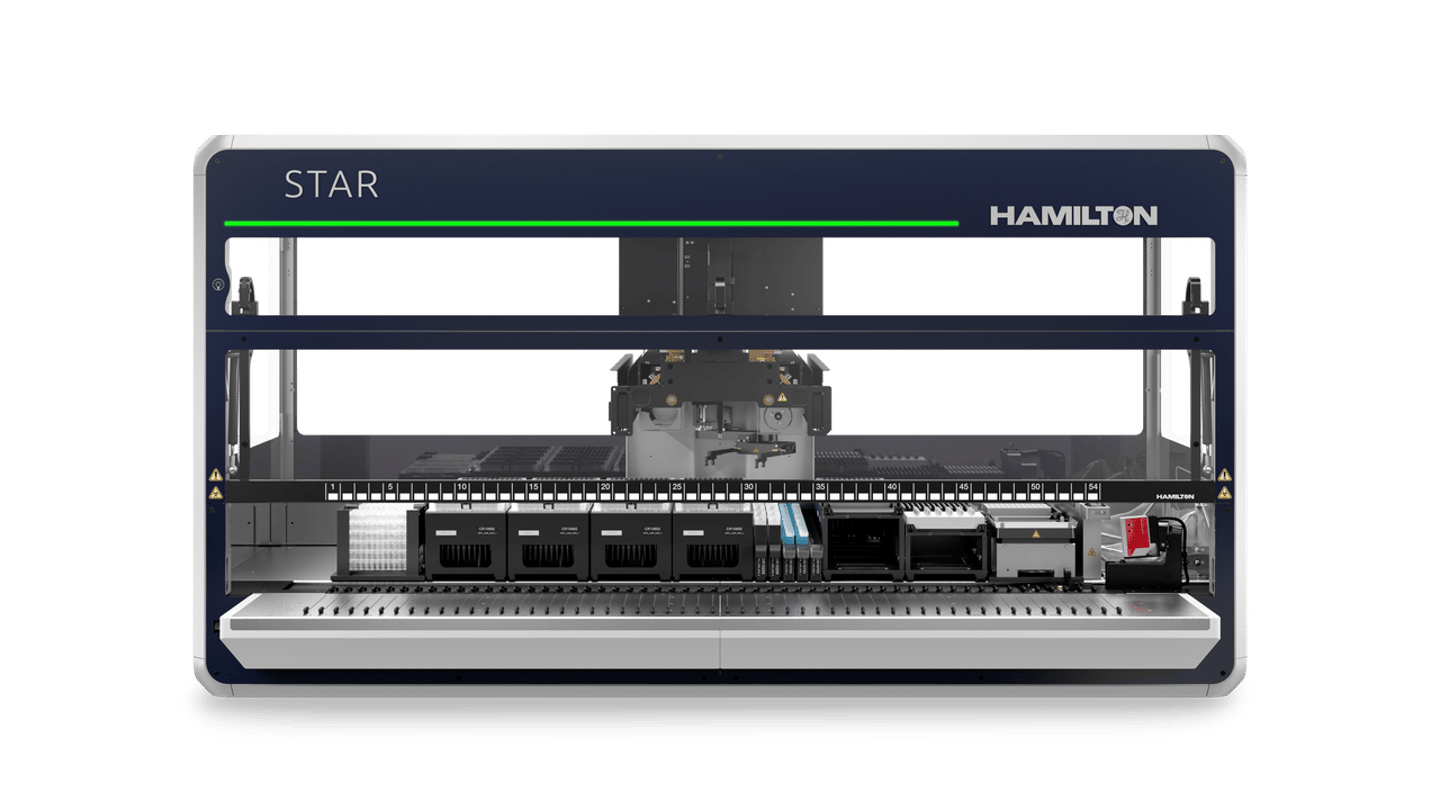

Роботизированная станция дозирования — лабораторная система, которая переносит жидкости между заданными ёмкостями по воспроизводимой программе. Она объединяет дозирующие каналы, перемещение по рабочему столу, распознавание расходных материалов и программную логику. В более сложной конфигурации станция взаимодействует с термостатами, магнитными модулями, шейкерами, считывателями и информационной системой лаборатории.
Основная инженерная задача состоит не в механической замене руки оператора. Необходимо перенести метод так, чтобы идентичность образца, фактический объём, последовательность действий и условия реакции оставались контролируемыми. Робот точно повторяет заданный процесс, включая его ошибки. Поэтому автоматизация требует самостоятельной проверки программы, геометрии расходников и поведения конкретных жидкостей.
Что означает «перенести заданный объём»
Программа задаёт движение дозирующего механизма, но полученный объём зависит от всей измерительной цепи. В системе воздушного вытеснения между поршнем и жидкостью находится воздушная прослойка. Её состояние меняется при аспирации, нагревании и испарении. Геометрия наконечника, герметичность соединения и свойства раствора влияют на то, какая часть жидкости действительно покинет наконечник и окажется в приёмной ёмкости.
Положение наконечника также существенно. При слишком малой глубине он способен захватывать воздух; чрезмерное погружение увеличивает смачивание наружной поверхности и риск переноса лишней жидкости. При выдаче важны расстояние до поверхности, наличие жидкости в лунке и выбранный способ отделения капли. Поэтому один и тот же номинальный объём нельзя считать одинаковой операцией во всех сосудах.
Для оценки результата различают систематическое отклонение от заданного объёма и разброс повторений. Станция может очень воспроизводимо выдавать немного меньше необходимого. Низкий коэффициент вариации не доказывает правильности среднего значения. Напротив, среднее нескольких неточных переносов иногда близко к цели, хотя отдельные лунки непригодны для анализа.
Жидкостный класс: почему настройки для воды не универсальны
Жидкостный класс — набор параметров, описывающий аспирацию и дозирование для определённого сочетания жидкости, наконечника и режима. Он может включать скорости, задержки, воздушные промежутки, способ выдачи и объёмную коррекцию. Предустановленный класс является отправной точкой или валидированным решением для заявленного сценария, но не разрешением переносить любые биологические жидкости без проверки.
Вязкая смесь медленнее заполняет наконечник и может удерживаться на стенках. Летучий раствор изменяет давление в воздушной прослойке и склонен к образованию капли. Поверхностное натяжение и смачивание влияют на отделение жидкости. Суспензия дополнительно требует сохранения однородности: правильно отмеренный объём не гарантирует одинакового числа частиц, если они осели.
| Свойство материала | Риск для переноса | Что проверять при переносе метода |
|---|---|---|
| Повышенная вязкость | Неполное заполнение или остаток в наконечнике | Пригодность жидкостного класса, фактический объём и повторяемость |
| Летучесть | Изменение воздушной прослойки, каплеобразование и испарение | Время ожидания, условия среды и работу предусмотренного контроля |
| Сильное смачивание поверхности | Неучтённая жидкость на наружной стенке | Глубину погружения, геометрию ёмкости и последовательность перемещения |
| Пенообразование | Захват воздуха и ложное определение уровня | Состояние образца и допустимость алгоритма обнаружения поверхности |
| Суспензия частиц | Разная концентрация в последовательных аликвотах | Однородность в течение всей серии, а не только точность объёма |
Температура, влажность и длительность открытого нахождения на столе могут менять поведение раствора. Проверка первой лунки сразу после загрузки не описывает последнюю лунку длительной серии. Для малых объёмов влияние испарения особенно заметно. Валидация должна отражать реальное время работы и расположение сосудов, включая крайние позиции планшета.
Рабочий стол — часть метода
Каждая ёмкость описывается геометрически: высота, положение дна, форма лунки, допустимая глубина и координаты. Внешне похожие планшеты могут различаться внутренней геометрией. Использование неподходящего описания создаёт риск контакта с дном, неполного забора или выдачи на стенку. Замена расходного материала поэтому является изменением процесса, а не только закупочной операцией.
Отдельное понятие — недоступный остаточный объём. Чтобы наконечник не захватывал воздух и не касался дна, часть жидкости может оставаться в резервуаре. План потребности в реагенте должен учитывать не только сумму выдаваемых объёмов, но и этот остаток, технические операции и допустимый запас. Попытка израсходовать ёмкость до последней капли повышает риск неполной аспирации в конце серии.
Штрихкод связывает сосуд с информацией, однако сам по себе не доказывает правильную ориентацию планшета или содержимое каждой лунки. Требуются согласованные карта образцов, правила загрузки и проверка расположения. Для промежуточных планшетов важно сохранять происхождение каждой аликвоты: исходная пробирка, координата, время переноса и последующие назначения.
Обнаружение уровня и мониторинг давления
Станция может определять поверхность жидкости ёмкостным, давленческим либо другим предусмотренным методом. Пригодность зависит от проводимости, свойств раствора и расходного материала. Успешное обнаружение поверхности означает решение конкретной задачи позиционирования; оно не подтверждает правильную концентрацию реагента или отсутствие примесей.
Мониторинг давления помогает выявлять необычную аспирацию и выдачу: пустую ёмкость, препятствие, воздух или отклонение от ожидаемого профиля. В системах Hamilton для этого предусмотрены, в зависимости от конфигурации, функции MAD и TADM. Их параметры и допустимые границы относятся к конкретному переносу. Отсутствие тревоги не заменяет независимую проверку фактического объёма при внедрении метода.
| Средство контроля | Что оно помогает обнаружить | Что остаётся вне его задачи |
|---|---|---|
| Определение уровня | Положение поверхности и некоторые ситуации отсутствия жидкости | Химический состав и правильность идентификации содержимого |
| Контроль давления | Отклонение профиля переноса от ожидаемого | Все возможные малые систематические ошибки объёма |
| Считывание штрихкода | Идентичность маркированного сосуда или расходника | Правильность первоначального заполнения сосуда |
| Проверка положения на столе | Соответствие загрузки ожидаемой конфигурации | Пригодность жидкостного класса |
| Независимое измерение объёма | Смещение и повторяемость дозирования в проверенных условиях | Сохранение характеристик при любой новой жидкости и геометрии |
Тревогу следует связывать с конкретными образцами и этапами. Если канал сообщил о проблеме, недостаточно отметить, что серия завершилась после повторного запуска. Нужно понимать, какие лунки уже получили жидкость, какие были пропущены и возможен ли повтор без удвоения дозы. Для медицинской лаборатории именно такая прослеживаемость определяет пригодность автоматизированного процесса.
Как проверять перенесённый метод
Сначала описывают конечный результат и критические операции. Для приготовления серии разведений важны накопление погрешности и перемешивание; для распределения реагента — одинаковость дозы по всем позициям; для работы с ограниченным образцом — потери и остаточные объёмы. Критерии приёмки выбирают по влиянию на метод, а не по единственной паспортной характеристике станции.
Проверяют рабочий диапазон объёмов, разные каналы, позиции стола и повторные серии. В зависимости от задачи используют гравиметрическую либо подходящую фотометрическую оценку, учитывая ограничения выбранного способа. Измерение массы требует корректного пересчёта и контроля испарения; оптический подход — стабильности раствора, перемешивания и измерительной системы.
После объёмной проверки оценивают конечный аналитический результат. Хорошее дозирование воды не доказывает эквивалентность сложного метода с биологической матрицей. Нужно проверить, что порядок действий, длительность этапов и обработка образцов не изменили характеристики анализа. Ручной и автоматизированный процесс сравнивают в заранее определённых условиях, а не по одному удобному образцу.
| Проверяемая область | Пример содержательной проверки | Какой дефект можно пропустить без неё |
|---|---|---|
| Объём | Несколько рабочих объёмов и повторений для используемых каналов | Стабильное недодозирование либо межканальное различие |
| Позиция | Начальные, конечные и крайние позиции рабочего маршрута | Геометрическую ошибку или эффект длительного ожидания |
| Перенос загрязнения | Продуманный порядок положительных и пустых контрольных позиций | Перенос материала через наконечник, каплю или рабочую поверхность |
| Идентичность | Проверка соответствия исходных кодов и конечной карты | Смещение координат при безупречных объёмах |
| Восстановление после ошибки | Разбор допустимого сценария остановки и продолжения | Повторное дозирование или незаметный пропуск части серии |
Разбор 1. Все каналы стабильны, но вязкая смесь недодозируется
Станция успешно проходит проверку водного раствора. При переносе рабочего реагента результаты реакции систематически смещаются, хотя между повторениями небольшой разброс. Оператор предполагает проблему анализатора, поскольку робот не выдаёт тревог. Однако независимая оценка показывает уменьшенный фактический перенос именно для более вязкого состава.
Причина может заключаться в несоответствии жидкостного класса и условий аспирации, а не в случайной неисправности привода. Повторяемость здесь высокая, но среднее значение неверно. Проверяют свойства жидкости, расходник, рабочую температуру и остаток после выдачи. Затем в рамках разрешённой разработки метода подтверждают подходящие настройки и объёмную коррекцию.
После изменения повторяют проверку не только одного объёма, но и реально используемого диапазона. Дополнительно оценивают конечный анализ: изменение переноса должно устранить смещение без появления новых проблем смешивания или переноса между лунками. Новую версию программы и жидкостного класса фиксируют отдельно, чтобы прежние серии оставались прослеживаемыми.
Разбор 2. Объёмы правильные, результаты относятся к другим образцам
После смены типа планшета серия проходит без предупреждений, контроль дозирования приемлем. Тем не менее несколько результатов не согласуются с ожидаемой последовательностью образцов. Выясняется, что карта загрузки и программное описание ориентации планшета использовали разные представления о первой лунке.
Это ошибка идентичности, которую невозможно обнаружить измерением объёма. Робот перемещал жидкость точно, но по неверному соответствию координат. Разбор включает исходный файл заданий, маркировку планшета, сохранённую карту переносов и фактическую загрузку. До установления соответствия нельзя считать результаты принадлежащими указанным образцам.
Для предупреждения повторения вводят проверяемую связь штрихкода, типа расходника и ориентации, а также контрольную трассировку при изменении метода. Важно проверять весь маршрут до выгрузки в информационную систему. Исправление названий лунок только в одном программном окне не гарантирует устранения расхождения в экспорте.
Что учитывать при выборе станции
Выбор начинают с объёмов, числа образцов и реальной последовательности операций. Независимые каналы удобны для разнородных заданий, многоканальная головка — для соответствующего планшетного формата. Но производительность определяется также сменой наконечников, перемешиванием, инкубацией и перемещением ёмкостей. Максимальное число переносов не равно числу готовых анализов в смену.
Следует оценить доступность совместимых расходников, остаточные объёмы, способы обнаружения ошибок и удобство аудита. Важны права пользователей, управление версиями, резервное копирование методов и возможность воспроизвести завершённую серию по журналу. Если система интегрируется с другими приборами, отдельно проверяют передачу заданий, остановки и очередность работы устройств.
Для диагностического применения учитывают назначение конкретной конфигурации и валидацию метода в лаборатории. Гибкость исследовательской станции сама по себе не подтверждает пригодность любого анализа. Автоматизация приносит пользу, когда вместе с сокращением ручных действий обеспечивает проверяемую идентичность, контролируемый перенос и понятное поведение при исключениях.
Частые вопросы
Можно ли перенести ручной протокол без изменений?
Его последовательность можно использовать как основу, но геометрия, воздушная прослойка и автоматическое время операций требуют проверки. Пригодность ручного метода не распространяется автоматически на роботизированное исполнение.
Достаточно ли успешного мониторинга давления?
Он подтверждает отсутствие обнаруженных отклонений по заданному алгоритму. Независимая проверка объёма, идентичности и конечного результата остаётся необходимой частью внедрения.
Почему нельзя использовать весь реагент в резервуаре?
Часть жидкости может быть недоступна для надёжной аспирации из-за формы дна и допустимого положения наконечника. Этот остаток учитывают при планировании, чтобы конец серии не сопровождался захватом воздуха.
Нужна ли повторная проверка после замены наконечников?
Если меняется тип или геометрия, влияние оценивают как изменение процесса. Совпадение номинального объёма наконечника не гарантирует одинаковых смачивания, герметичности и отделения капли.
Что важнее: точность объёма или правильность карты образцов?
Это независимые обязательные условия. Точное дозирование в неверную лунку так же делает результат непригодным, как правильная адресация с ошибочным объёмом.
