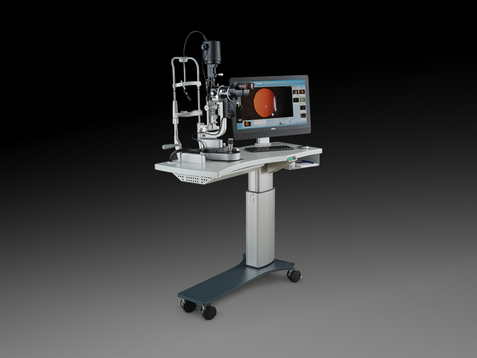

Что такое щелевая лампа
Щелевая лампа — оптический прибор для биомикроскопии глаза, объединяющий стереомикроскоп и управляемый осветитель. Узкий световой пучок позволяет рассматривать прозрачные среды в оптическом срезе, а изменение направления освещения помогает локализовать наблюдаемую структуру. Это принципиально отличается от обычного увеличения изображения: врач одновременно управляет геометрией света, фокусом и точкой наблюдения. Прибор применяется для оценки переднего отрезка, а с предусмотренными диагностическими линзами — и других структур глаза.
При выборе лампы недостаточно сравнить максимальное увеличение. Значение имеют качество стереоскопического изображения, доступные способы освещения, устойчивость основания, плавность наведения и совместимость принадлежностей. Увеличение, при котором поле стало тёмным и неудобным для работы, не добавляет диагностической информации. Равным образом установленная камера не превращает любую оптическую систему в полноценное средство документирования: требуется согласовать поле зрения, экспозицию, цветопередачу и привязку снимков к пациенту.
Как формируется оптический срез
Осветительный блок формирует щель регулируемой ширины и высоты. Изображение щели проецируется на исследуемый участок глаза, а микроскоп располагается под выбранным углом к осветителю. В прозрачной среде становится видимым освещённый слой. Его положение и толщина определяются не только шириной щели, но и геометрией наблюдения. Поэтому различия между изображениями, полученными двумя операторами, могут объясняться изменением угла, фокуса или яркости, даже если исследуется один участок.
Стереомикроскоп содержит два оптических канала, позволяющих воспринимать глубину. Межзрачковое расстояние и диоптрийную настройку окуляров согласуют с наблюдателем по инструкции прибора. Компенсация не должна достигаться постоянным напряжением аккомодации. Для учебного кабинета это особенно существенно: после смены врача неверная настройка окуляров способна ухудшить наблюдение, хотя лампа технически исправна. Проверка комфортного бинокулярного изображения входит в организацию рабочего места.
Осветитель и микроскоп имеют собственные механизмы поворота и фиксации. Основание с джойстиком обеспечивает горизонтальное перемещение и изменение высоты. Люфт, рывок или самопроизвольное смещение важнее красивого перечня увеличений, поскольку мешают удерживать выбранный участок в фокусе. На демонстрации оценивают плавность перемещения на малых шагах, доступность органов управления и сохранение положения после отпускания рукоятки.
| Узел | Что определяет | Что проверить на демонстрации |
|---|---|---|
| Осветительная щель | Геометрию освещённого участка | Плавность изменения ширины, высоты и ориентации |
| Стереомикроскоп | Бинокулярное наблюдение и детализацию | Удобство настройки окуляров, равномерность резкости |
| Смена увеличения | Масштаб и размер поля зрения | Сохранение удобного положения врача при переключении |
| Поворотные рычаги | Взаимный угол света и наблюдения | Понятные фиксаторы и отсутствие заметного люфта |
| Координатное основание | Точное наведение | Плавный ход джойстика и устойчивость стола |
| Опора головы | Воспроизводимое положение пациента | Диапазон регулирования, доступность очистки и сменных элементов |
Способы освещения и их смысл
Диффузное освещение удобно для общего обзора: широкое поле позволяет ориентироваться в анатомии и оценивать расположение изменений. Узкая щель используется для послойного рассмотрения. При непрямом освещении наблюдают область рядом с освещённым участком, используя рассеянный свет. Ретроиллюминация строится на свете, отражённом от расположенных глубже структур. Эти способы решают разные задачи; они не являются конкурирующими «режимами качества», среди которых можно выбрать один универсальный.
Фильтры изменяют спектральный состав света и контраст отдельных деталей. Синий и жёлтый барьерный фильтры могут применяться в предусмотренных методиках наблюдения флуоресценции; бескрасный фильтр выделяет иной набор особенностей изображения. Наличие фильтра в каталоге не означает, что он установлен в поставляемой комплектации. Важны место его установки, удобство переключения и совместимость с камерой. Данные цифровой съёмки без указания условий освещения могут быть неоднозначными при последующем сравнении.
Яркость подбирают в пределах инструкции и задачи исследования. Более интенсивный свет не всегда улучшает изображение: блики и снижение комфорта способны ухудшить фиксацию. При осмотре уязвимых пациентов особое значение имеет рациональная продолжительность воздействия. Конкретные ограничения зависят от модели и принадлежностей, поэтому нельзя переносить режимы освещения с другой лампы только на основании одинаковой технологии источника. Светодиодный источник также требует оценки спектра, регулировки и состояния оптического тракта.
Принадлежности меняют возможности системы
Диагностическая линза, аппланационный тонометр, измерительная сетка и дополнительный наблюдательный канал расширяют рабочие задачи, но должны быть предусмотрены для данного исполнения. Совпадение диаметра крепления ещё не подтверждает оптическую и механическую совместимость. При установке тонометра проверяют не только возможность закрепить прибор, но и положение измерительного элемента, доступ врача и отсутствие столкновения с осветителем. Руководства обоих изделий рассматривают совместно.
Дополнительный наблюдательный канал полезен для обучения, однако распределение света между несколькими каналами влияет на изображение. Аналогичная ситуация возникает при подключении камеры через делитель пучка. До закупки следует увидеть работу всей конфигурации: микроскопа, делителя, камеры, фильтров и программного обеспечения. Отдельная демонстрация яркой камеры вне этой системы не показывает, насколько комфортным останется непосредственное наблюдение врача.
Для контактных диагностических принадлежностей заранее определяют обработку и допустимый срок использования. Инструкция щелевой лампы не заменяет инструкцию линзы или измерительной призмы. Контактные поверхности, оптические покрытия и клеевые соединения имеют разные ограничения. Организация кабинета должна исключать смешение чистых и использованных принадлежностей; технически удобный держатель на корпусе не является средством дезинфекции.
| Конфигурация | Основная польза | Ограничение, которое важно уточнить |
|---|---|---|
| Лампа без цифрового канала | Непосредственная биомикроскопия | Документирование выполняется отдельным способом |
| Лампа с камерой | Сохранение фотографий и видеозаписей | Совпадение поля камеры с наблюдаемым полем, лицензии и архив |
| Учебный наблюдательный канал | Одновременное наблюдение несколькими специалистами | Светоделение, настройка второго канала и эргономика |
| Аппланационный тонометр | Совмещение биомикроскопии и измерения давления | Совместимые крепления, измерительные элементы и контроль прибора |
| Диагностические линзы | Доступ к дополнительным структурам глаза | Назначение линзы и отдельный порядок обработки |
| Портативное исполнение | Исследование вне стандартного стола | Устойчивость, способы позиционирования и набор принадлежностей |
Цифровая фотография без потери диагностического смысла
Фотография должна сохранять не только эстетически привлекательную картинку, но и контекст наблюдения. Желательно понимать, какой глаз исследован, какой участок выбран, какое увеличение и освещение применялись. Автоматическая экспозиция может сделать два различных световых режима визуально похожими. Избыточное цифровое повышение резкости иногда подчёркивает границы и шум, поэтому исходное изображение и обработанный вариант следует различать в архиве.
При динамическом наблюдении важнее воспроизводимая геометрия, чем максимальное число пикселей. Если изменились угол осветителя, положение глаза и масштаб, сравнение размеров или выраженности изменений становится менее надёжным. Наличие функции видеозаписи полезно для демонстрации, но видеокомпрессия может уменьшать детализацию. До внедрения проверяют экспорт изображения в полном разрешении, корректность меток правого и левого глаза и возможность восстановления данных из резервной копии.
Интеграция с медицинской информационной системой требует проверки реального маршрута. Создание пациента, выбор исследования, сохранение снимка и открытие его на другом рабочем месте должны выполняться без повторного ручного ввода идентификаторов, если такая интеграция заявлена. Формат DICOM или сетевой разъём сам по себе не гарантирует работоспособность конкретного обмена. В договорённостях фиксируют состав передаваемых данных и ответственность за настройку интерфейса.
Практический разбор: врачу видно хорошо, на фотографии — блик
В кабинете подключили цифровую камеру к лампе, которой ранее пользовались только для непосредственного осмотра. В окулярах интересующий участок виден отчётливо, но на снимках центральную область закрывает яркое пятно. Ошибочно сразу объяснять это низким разрешением камеры. В первую очередь сравнивают оптический путь наблюдателя и камеры, положение делителя, угол света, экспозицию и наличие отражающих поверхностей в выбранной геометрии.
На тестовом сеансе изменяют по одному техническому условию и сохраняют примеры с понятными метками. Если уменьшение яркости убирает пересвет, но делает остальное поле слишком тёмным, требуется оценка экспозиции и светораспределения. Если пятно смещается вместе с углом освещения, вероятен геометрический характер отражения. Если дефект остаётся в одном месте на любых кадрах, осматривают доступные оптические поверхности по инструкции и обращаются в сервис при необходимости. Такой разбор отделяет свойства съёмки от наблюдаемой анатомии.
Результатом настройки становится рабочий порядок документирования, а не обещание «камера теперь всегда снимает правильно». Для разных объектов могут потребоваться разные допустимые режимы. Персоналу объясняют, когда следует повторить технически непригодный кадр и как сохранить описание наблюдения, если полноценная фотография в конкретной ситуации невозможна.
Критерии выбора и приёмка
Сначала описывают профиль кабинета: рутинная биомикроскопия, контактная диагностика, тонометрия, обучение или цифровое документирование. Затем сопоставляют оптику и осветитель с этими задачами. Третий критерий — эргономика для врача и пациентов с разной подвижностью. Четвёртый — совместимость дополнительных изделий. Пятый — обращение с данными, если приобретается камера. Шестой — доступность обслуживания оптики и механики. Эти пункты дают более содержательное сравнение, чем подбор по одному максимальному увеличению.
| Приёмочная проверка | Наблюдаемое действие | Что фиксируют |
|---|---|---|
| Наведение | Перемещение основания по всем рабочим осям | Плавность, удержание положения, отсутствие помех |
| Оптика | Настройка обоих окуляров и смена увеличений | Удобство бинокулярного наблюдения |
| Свет | Изменение щели, фильтров и угла | Соответствие установленной комплектации |
| Принадлежности | Установка согласованного тонометра или линзы | Механическую совместимость и инструкции |
| Изображения | Съёмка и повторное открытие тестового исследования | Корректность идентификаторов и экспорт |
| Обслуживание | Показ доступных операций пользователю | Разделение пользовательского ухода и сервисных работ |
Частые вопросы
Максимальное увеличение определяет класс лампы?
Нет. Диагностическая полезность зависит от оптического качества, освещения, поля зрения и удобства наведения. Большое увеличение может быть нужно для конкретной задачи, но не заменяет устойчивого изображения и нормальной стереоскопии. Оценивать прибор желательно в той конфигурации, которая будет использоваться в кабинете.
Можно ли установить любую камеру через подходящий переходник?
Механическое соединение не подтверждает правильное положение матрицы, совпадение полей и передачу цвета. Необходимо проверить совместимость адаптера, делителя и программного обеспечения. Самостоятельное изменение оптической системы способно ухудшить наблюдение и должно рассматриваться с изготовителем или уполномоченным сервисом.
Лампа заменяет офтальмоскоп и томограф?
Она предоставляет собственный способ наблюдения. Дополнительные линзы расширяют биомикроскопию, но не превращают прибор в ОКТ-систему и не создают автоматически количественную томографическую карту. Выбор исследовательского метода определяется клиническим вопросом, а комплект кабинета — сочетанием задач.
Что проверять при появлении двоения?
Сначала различают настройку межзрачкового расстояния, окуляров, положение наблюдателя и состояние прибора. Если нарушение сохраняется при корректной пользовательской настройке, требуется техническая оценка. Разбирать или самостоятельно юстировать стереооптику не следует: внешне небольшое вмешательство может нарушить согласование каналов.
