Система быстрой инфузии: нагрев, давление и защита от воздуха

Система быстрой инфузии — аппаратный комплекс, который активно перемещает разрешённые для него жидкости, контролирует их нагрев и наблюдает за состоянием жидкостного тракта. Его задача отличается от задачи обычного подогревателя: здесь производительность насоса, теплообмен, сопротивление магистрали и защитные механизмы должны работать согласованно. Оценивать такой комплекс только по максимальному расходу неправильно: паспортная скорость не описывает результат на конкретной пациентской линии.

Материал рассматривает инженерную логику системы и вопросы её оснащения. Решения о показаниях, составе инфузии, сосудистом доступе и требуемом темпе принимает клиническая команда. Техническая возможность быстро перемещать жидкость не означает, что такой темп подходит конкретному пациенту. При сравнении оборудования важно отделять назначение модели от рекламного обозначения «быстрая инфузия».

Чем активный инфузор отличается от подогревателя

Подогреватель обеспечивает теплообмен, но не обязательно создаёт поток. Жидкость может поступать через него под действием другого насоса, внешнего давления или силы тяжести — в зависимости от разрешённой схемы. В активном инфузоре насос является частью общей системы управления. Поэтому изменение сопротивления влияет не только на гидравлику, но и на показания, алгоритмы ограничения подачи и тепловой режим.

Устройство нельзя считать обычным инфузионным насосом с более крупным мотором. Сочетание большого потока, крови или растворов разной вязкости, существенной тепловой нагрузки и необходимости контролировать воздух требует специального расходного комплекта. В нём могут находиться резервуар, насосный сегмент, теплообменник, датчики или участки взаимодействия с датчиками, возвратная и пациентская ветви.

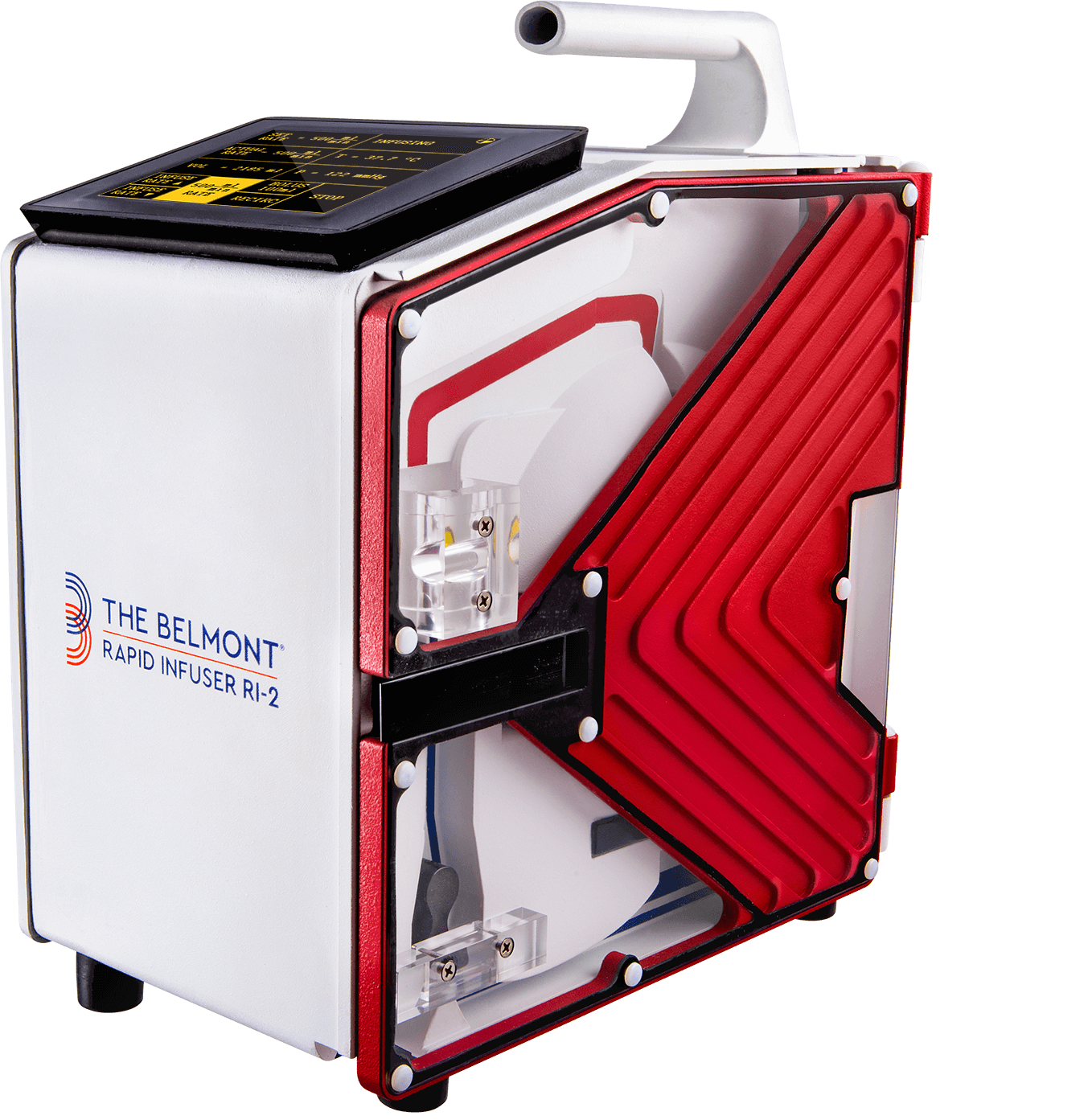

На примере Belmont RI-2 можно увидеть конкретную реализацию: роликовый насос, индукционный нагрев, контроль температуры и давления, обнаружение воздуха и переключение жидкостных ветвей. Это пример архитектуры, а не описание всех существующих систем. У другой модели принцип нагрева, допустимые жидкости, объём контура и поведение при тревогах могут отличаться.

Устройство	Основная функция	Что необходимо уточнить отдельно
Подогреватель крови и растворов	Передача тепла проходящей жидкости	Источник потока, допустимое давление, температурная характеристика при разных расходах
Обычный инфузионный насос	Дозированное перемещение совместимой жидкости	Предусмотрен ли нагрев, разрешены ли выбранные компоненты крови, каков рабочий диапазон
Активная система быстрой инфузии	Согласованная работа подачи, нагрева и контроля тракта	Расходный комплект, пределы по жидкости и пациентской группе, реальная производительность на линии
Устройство внешнего давления на ёмкость	Создание движущего перепада давления	Совместимость с остальным трактом и наличие самостоятельной защиты от воздуха

Путь жидкости и значение расходного комплекта

Расходный комплект — функциональная часть аппарата, а не универсальная трубка. Диаметр и упругость насосного сегмента определяют взаимодействие с роликами. Геометрия теплообменника влияет на передачу энергии и гидравлическое сопротивление. Участок, проходящий через детектор воздуха, должен иметь предусмотренные материал, толщину стенки и положение. Внешне похожая линия может не обеспечивать нужного взаимодействия с аппаратными узлами.

При анализе схемы полезно обозначить вход, резервуар, насос, теплообменник, контролируемые участки, возврат и выход к пациенту. Такая карта показывает, где именно измеряется параметр и какой участок остаётся за пределами конкретного датчика. Название «контроль воздуха» само по себе не сообщает, наблюдает ли аппарат за всей длиной линии после выхода из корпуса.

Дополнительные удлинители, краны и соединения изменяют тракт. Их влияние не ограничивается увеличением заполненного объёма: меняются сопротивление, время прохождения жидкости и расположение потенциальных мест поступления воздуха. Поэтому совместимость аксессуара должна подтверждаться документацией. Соединяемость разъёмов — лишь геометрическое свойство, а не доказательство совместимости всей системы.

Отдельного внимания требует одноразовый комплект. Повторное применение не становится допустимым после внешнего промывания: функциональные свойства насосного сегмента, стерильность, остаточные загрязнения и состояние теплообменника не оцениваются осмотром прозрачной трубки. Для конкретной модели действуют её ограничения по пациенту, продолжительности и условиям использования комплекта.

Заданный расход, фактический расход и сопротивление

Заданное значение выражает команду системе, а фактическое — результат её работы в текущих условиях. Если алгоритм ограничивает подачу из-за давления, эти величины могут расходиться. Это не обязательно ошибка дисплея или калибровки. Напротив, расхождение может отражать работу предусмотренного ограничения, которое необходимо интерпретировать вместе с давлением, состоянием линии и сообщениями аппарата.

Гидравлическое сопротивление зависит от длины, внутреннего диаметра, геометрии переходов и свойств жидкости. Для идеализированного ламинарного течения в прямой круглой трубке сопротивление особенно чувствительно к радиусу. Реальный медицинский тракт содержит соединения, фильтры, изгибы и участки иной геометрии, поэтому простая формула не заменяет испытание. Однако она объясняет, почему небольшой по внешнему виду элемент способен заметно ограничить поток.

Давление в измеряемой точке нельзя автоматически приравнивать к давлению у конца катетера или к физиологическому давлению пациента. Между точками существует участок с собственным падением давления. Аппарат наблюдает технический параметр линии; клиническое состояние оценивают другими методами. Формулировка «давление нормальное» без указания места и контекста измерения малоинформативна.

Сравнивая модели, необходимо узнавать условия определения максимального расхода: тип жидкости, температуру, используемый комплект, противодавление и аксессуары. Число на первой странице буклета не позволяет прогнозировать доставку через произвольную конфигурацию. Для приёмочных испытаний выбирают разрешённый производителем метод, а не пытаются воспроизвести паспортный максимум на пациентском доступе.

Нагрев: почему температура зависит от потока

Для нагрева потока требуется энергия, пропорциональная массовому расходу, теплоёмкости жидкости и разности входной и выходной температур. Поэтому холодная жидкость при большом расходе создаёт более высокую тепловую нагрузку, чем тёплая при меньшем. Указание только выходной температуры без входной температуры и расхода не характеризует возможности теплообменника.

Индукционный нагрев в рассматриваемой конструкции передаёт энергию металлическим элементам теплообменника, через который проходит жидкость. Это конкретный способ теплообмена; в других устройствах применяются иные решения. Для пользователя важны не рекламные названия, а подтверждённые рабочие условия, контроль перегрева, совместимость расходного элемента и поведение при остановке потока.

Датчики температуры наблюдают предусмотренные точки системы. После выхода из аппарата жидкость продолжает обмениваться теплом с окружающей средой. Длина пациентской магистрали, её расположение и скорость прохождения влияют на дальнейшее охлаждение. Поэтому показание у теплообменника не следует безоговорочно называть температурой на конце любой присоединённой линии.

Проверка нагрева должна отличать рабочую температуру от аварийной защиты. Устойчивое значение на экране ещё не проверяет реакцию на неисправность датчика или превышение допустимой температуры. Такие проверки выполняют только разрешённым способом, с соответствующими средствами измерений и без подключения пациента. Самовольная имитация отказов может повредить систему и не даёт достоверного результата.

Воздух в тракте: обнаружение и границы защиты

Воздушный детектор оценивает состояние жидкости в определённом участке. В системах с ультразвуковым контролем изменение прохождения сигнала позволяет обнаруживать газовую фазу. Для достоверной работы важны правильное размещение линии и состояние контролируемого сегмента. Наличие датчика не отменяет подготовки, проверки заполнения и наблюдения за пациентской магистралью.

Защитный клапан способен перекрывать предусмотренную ветвь при обнаружении опасного состояния. Насос, нагрев и маршрутизация жидкости при этом переходят в определённое инструкцией состояние. Нельзя описывать эту реакцию одним словом «останавливается»: для понимания безопасности важно знать, какая ветвь закрыта, что происходит с нагревом и что требуется проверить перед продолжением.

Особенно существенен участок после последнего контролирующего элемента. Воздух, возникший ниже него, может не пройти через детектор. В руководстве RI-2 отдельно подчёркивается необходимость отсутствия воздуха в пациентской линии после клапанного узла. Это хороший пример общего принципа: защиту оценивают по расположению датчиков и исполнительных механизмов, а не по общему названию функции.

Наблюдаемый параметр	Что он помогает выявить	Что не следует из его наличия
Давление линии	Изменение гидравлической нагрузки в контролируемом тракте	Непосредственное измерение физиологического давления пациента
Температура у теплообменника	Тепловое состояние жидкости в предусмотренной точке	Та же температура на конце любого удлинителя
Воздух в контролируемом сегменте	Газовая фаза, проходящая через область детекции	Автоматическое наблюдение за всей линией после аппарата
Отсутствие жидкости на входе	Состояние входного участка или резервуара в рамках реализации модели	Подтверждение правильности состава и совместимости содержимого
Фактический расход	Текущая работа системы подачи	Подтверждение клинической целесообразности выбранной скорости

Рециркуляция и объём, доставленный пациенту

Возвратная ветвь позволяет организовать движение жидкости внутри предусмотренного контура. Это принципиально отличается от подачи пациенту. При чтении экрана и отчёта важно понимать, к какому маршруту относится текущий поток и как аппарат учитывает объёмы в разных состояниях. Работа насоса сама по себе не означает, что весь перемещённый объём направляется в сосудистый доступ.

Рециркуляция имеет определённое назначение и ограничения. Её нельзя считать универсальным способом бесконечно поддерживать готовность любого содержимого. В руководстве рассматриваемой системы отмечено, что чрезмерная или длительная рециркуляция может повреждать эритроциты из-за повторного прохождения через роликовый узел. Поэтому продолжительность и допустимость процесса определяются инструкцией и клиническим протоколом, а не удобством организации работы.

Баланс объёмов также включает заполнение комплекта, остаток в резервуаре и магистралях, а при некоторых схемах — дополнительные технологические операции. Для клинической документации необходимо понимать определение счётчика введённого объёма у конкретной модели. Нельзя складывать показания разных устройств, не установив, какие события каждое из них учитывает.

Совместимость жидкостей и электропитание

Назначение системы устанавливает перечень разрешённых сред. Возможность работы с определёнными компонентами крови не распространяется автоматически на все компоненты, лекарственные препараты и смеси. У RI-2 в инструкции отдельно указаны ограничения, включая отсутствие назначения для введения лекарств. Поэтому универсальное обозначение «для любых инфузий» было бы некорректным.

Совместимость жидкостей между собой — отдельный вопрос от совместимости каждой жидкости с аппаратом. Наличие нескольких входов в резервуар не является разрешением смешивать любое содержимое. Закупочная спецификация и учебные материалы должны направлять к действующей инструкции и трансфузионным правилам, а не создавать собственные перечни допустимых смесей по внешнему сходству растворов.

Резервная батарея не обязательно сохраняет все функции сетевого режима. В описанной версии RI-2 при работе от батареи нагрев отключён, хотя подача и защитный контроль продолжаются в предусмотренных пределах. Поэтому испытание автономности должно проверять не только время включённого экрана, но и доступный функциональный режим. У другой модели набор ограничений может быть иным.

Тепловая мощность создаёт существенную нагрузку на электроснабжение. Подготовка рабочего места включает проверку разрешённого подключения, доступности розетки и требований к линии питания. Установка нескольких мощных приборов на случайный удлинитель не является корректным способом оценить их совместную работу. Электрическую часть согласуют с эксплуатационной документацией и ответственными техническими специалистами.

Практический разбор: расход не достигает установленного значения

Условная ситуация на учебном стенде: система исправно проходит штатную проверку, но после добавления длинного удлинителя фактический расход становится ниже заданного, а давление повышается. Самая быстрая, но неверная интерпретация — считать насос недостаточно мощным и пытаться компенсировать это изменением защитных пределов.

Корректный технический разбор начинается с сопоставления конфигураций. Фиксируют разрешённую испытательную жидкость, температуру, артикул комплекта и добавленные элементы. Проверяют, не изменились ли геометрия и сопротивление тракта. Затем по инструкции устанавливают, соответствует ли наблюдаемое снижение расхода работе регулирования давления. Сравнение проводят на стенде по разрешённой методике.

Вывод этого примера: производительность характеризует систему вместе с трактом. Если базовая конфигурация соответствует критериям, а изменённая нет, сначала исследуют совместимость и влияние добавленного элемента. Из этого нельзя делать клинический вывод о пригодности конкретного доступа; он требует отдельной профессиональной оценки.

Практический разбор: после отключения сети сохраняется подача

Во втором условном сценарии персонал видит работающий насос после перехода на батарею и считает, что все функции сохранены. Однако температура на выходе меняется, поскольку автономный режим не поддерживает нагрев. Ошибка связана не с отказом батареи, а с неверным представлением о функциональности резервного питания.

При обучении нужно разделить три проверки: наличие автономной подачи, сохранение контроля безопасности и доступность нагрева. Для конкретного аппарата составляют краткую карту режимов по действующему руководству. В учебной ситуации демонстрируют индикацию смены питания и объясняют, какие показатели необходимо сопоставлять. Не следует переносить эту карту на другую модель с похожим корпусом.

Практический результат — осмысленный план перемещения и восстановления питания, согласованный с клинической задачей. Продолжительность батарейной работы оценивают в оговорённых условиях и с учётом состояния аккумулятора. Единственный успешный запуск без сети не является доказательством достаточной автономности.

Что включить в техническую приёмку и обучение

Раздел проверки	Что фиксировать	Критерий осмысленного результата
Назначение и комплектация	Версия аппарата, разрешённые среды, расходные комплекты, стойка и аксессуары	Документация относится именно к поставленной конфигурации
Подача	Метод проверки расхода, испытательная среда и сопротивление тракта	Результат сопоставим с условиями и допусками производителя
Нагрев	Входные условия, расход, измерительные точки и средства измерений	Проверена характеристика теплообмена, а не только наличие цифры на дисплее
Тревоги и маршрутизация	Разрешённые проверки датчиков, клапана и сообщений	Понятно поведение подачи и ветвей при каждом проверяемом событии
Резервное питание	Состояние батареи и ограничения автономного режима	Персонал знает, какие функции сохраняются и какие прекращаются
Обслуживание	План профилактики, очистки, проверки датчиков и электробезопасности	Назначены ответственные и доступна утверждённая методика

Обучение лучше строить вокруг маршрута жидкости и интерпретации состояний, а не только последовательности нажатий. Пользователь должен различать установленный и достигнутый расход, понимать место измерения температуры, видеть границу защиты от воздуха и знать особенности автономного режима. Инженер, в свою очередь, должен документировать условия проверки и не подменять клиническое решение результатом технического испытания.

Частые вопросы

Максимальная скорость в паспорте гарантируется с любой линией?

Нет. Итог зависит от разрешённой конфигурации, сопротивления и свойств жидкости. Паспортные условия необходимо сопоставлять с реальной схемой, а технические испытания проводить по методике производителя.

Наличие воздушного детектора позволяет не контролировать участок после аппарата?

Нет. Датчик наблюдает определённый сегмент. Участки после него и после защитного клапана имеют собственные риски, которые учитываются при подготовке и наблюдении согласно инструкции.

Система подходит для всех компонентов крови и лекарств?

Нет. Перечень разрешённых сред и ограничения задаются назначением конкретной модели. Слова «кровь и растворы» в общем описании не заменяют этот перечень.

Работа от батареи означает сохранение нагрева?

Не обязательно. В рассмотренной реализации автономный режим сохраняет подачу и контроль, но отключает нагрев. Это необходимо проверять для каждой модели и версии отдельно.
