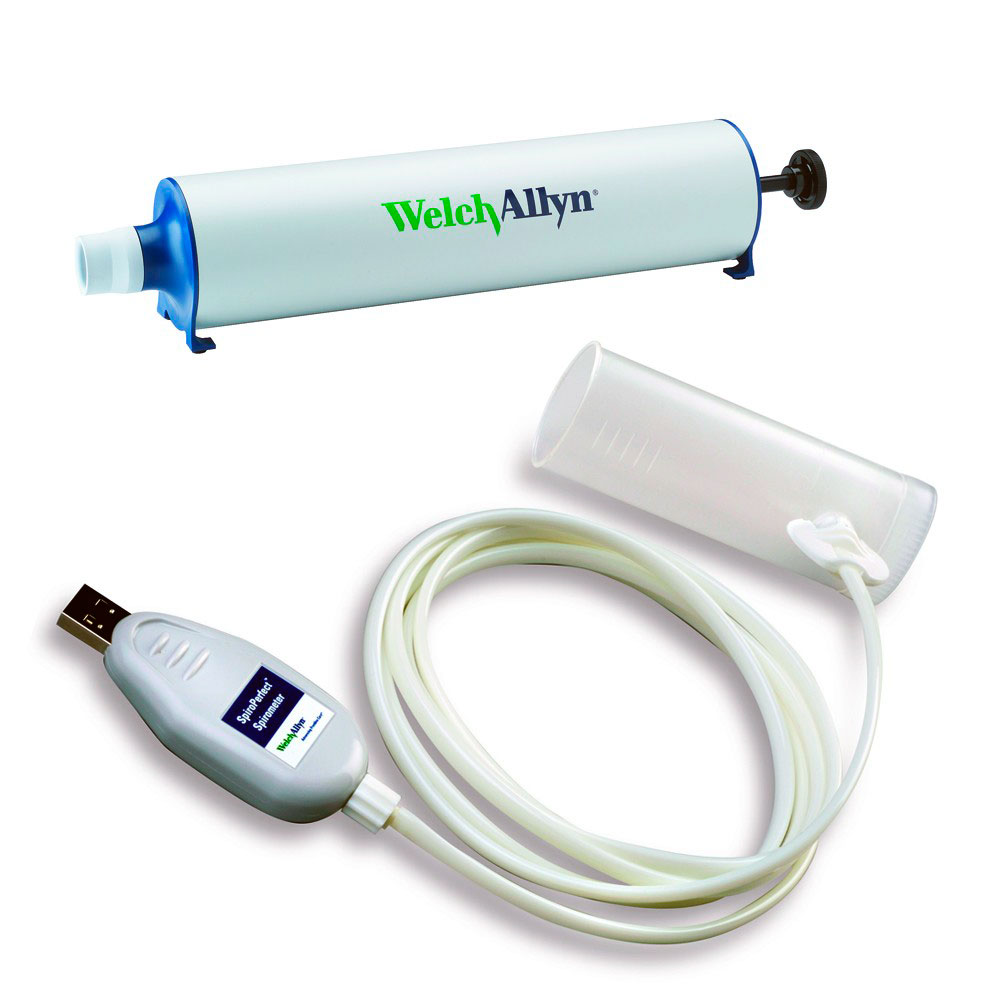

Спирометр — медицинский измерительный прибор для исследования объёмов и потоков воздуха, которые человек вдыхает или выдыхает в ходе предусмотренных дыхательных манёвров. Он помогает оценивать вентиляционную функцию лёгких, но не измеряет непосредственно все лёгочные объёмы и не устанавливает диагноз самостоятельно. Современная спирометрия представляет собой сочетание измерительного тракта, правильно выполненного манёвра и профессиональной оценки качества записи.
Спирометр не следует путать с пикфлоуметром, пульсоксиметром или дыхательным тренажёром. Пикфлоуметр предназначен прежде всего для оценки пиковой скорости выдоха; пульсоксиметр определяет периферическую сатурацию и пульс; тренажёр имеет другую задачу. Даже если приборы применяются у одного пациента, сведения, которые они дают, не являются взаимозаменяемыми.
Как воздух превращается в измерение
В потоковом спирометре датчик регистрирует движение воздуха. На основании потока во времени вычисляется объём. Другие конструкции измеряют изменение объёма непосредственно. Различия принципа измерения влияют на устройство прибора, чувствительность к условиям среды, обслуживание и расходные материалы. Выбирать систему только по внешнему виду мундштука нельзя.
Пневмотахографический датчик использует связь потока с перепадом давления на измерительном элементе. Турбинный датчик регистрирует вращение лёгкого ротора. Ультразвуковые решения оценивают параметры распространения звука в потоке. Каждый подход реализуется конкретной конструкцией: общий принцип не позволяет автоматически присвоить всем приборам одинаковую точность, устойчивость или требования к обслуживанию.
Измерительный тракт включает не только чувствительный элемент. Мундштук, фильтр, переходники и возможные трубки создают определённое сопротивление и внутренний объём. Поэтому принадлежности должны соответствовать системе. Подключение случайного фильтра, даже подходящего по диаметру, может изменить условия измерения. Совместимость подтверждается документацией, а не удобством механического соединения.
| Компонент | Назначение | Что важно для эксплуатации |
|---|---|---|
| Датчик потока или объёма | Получение измерительного сигнала | Принцип действия, допустимые условия и порядок проверки |
| Мундштук и фильтр | Связь пациента с измерительным трактом | Совместимость, сопротивление и правила замены |
| Электроника | Оцифровка и передача данных | Стабильность связи и поддерживаемое рабочее место |
| Программа | Кривые, показатели, оценка качества и отчёт | Сохранение манёвров, ручная проверка и понятная маркировка |
| Средства контроля | Проверка измерений по известному воздействию | Совместимый калибровочный шприц и журнал результатов |
| Архив | Сопоставление исследований во времени | Идентификация пациента, версии справочных данных и экспорт |
Что показывают кривые поток–объём и объём–время
Петля поток–объём связывает мгновенный поток с достигнутым объёмом. Она позволяет оценивать форму выполнения манёвра, наличие резкого начала, неоднородность потока и другие особенности записи. Её вид зависит как от физиологических свойств дыхания, так и от усилия, утечки и технических условий. Поэтому геометрия петли не является самостоятельным диагнозом.
Кривая объём–время показывает, как изменяется зарегистрированный объём по мере выполнения манёвра. Она помогает понять временную структуру выдоха и проверить отдельные элементы качества. Две кривые дополняют друг друга: таблица итоговых показателей без графиков скрывает часть информации, необходимой для оценки достоверности.
Форсированная жизненная ёмкость лёгких и объём форсированного выдоха за первую секунду относятся к разным характеристикам одного манёвра. Их отношение используется при интерпретации вместе с другими данными. Величины должны рассматриваться с учётом качества выполнения, референсной системы и клинической задачи. Автоматический цветовой индикатор не заменяет этого разбора.
Спокойные дыхательные манёвры и форсированная спирометрия предъявляют неодинаковые требования к выполнению. Наличие в меню нескольких протоколов не означает, что любой из них подходит каждому пациенту. Методика и допуск к исследованию определяются медицинским персоналом; задача оборудования — корректно зарегистрировать предусмотренный сигнал и сохранить понятные данные.
Чего обычная спирометрия не измеряет
После максимально возможного выдоха часть газа остаётся в лёгких. Обычная спирометрия не определяет этот остаточный объём непосредственно. Поэтому общую ёмкость лёгких нельзя получить простым добавлением неизвестной величины к спирометрической кривой. Для оценки статических лёгочных объёмов используют другие методы, в том числе бодиплетизмографию и методы газового разведения или вымывания.
Спирометрия также не является измерением диффузионной способности лёгких. Если комплекс предлагает DLCO, это отдельная измерительная возможность со своим газоаналитическим трактом, принадлежностями и методикой. Словосочетание «исследование функции внешнего дыхания» в названии платформы слишком широко, чтобы по нему определить фактический набор исследований.
Отдельное значение имеет различие между регистрацией потока и оценкой газообмена. Кардиопульмональное нагрузочное тестирование требует других компонентов и организации процесса. Добавление программы к простому спирометру не создаёт автоматически полноценную систему нагрузочного газоанализа.
Исполнения спирометров
Портативный прибор со своим экраном удобен там, где необходимо независимое рабочее место. При этом проверяют, какие кривые доступны прямо на устройстве, сколько исследований хранится и как данные передаются в архив. Малые габариты полезны, но не компенсируют отсутствие полноценного просмотра или неудобную идентификацию пациентов.

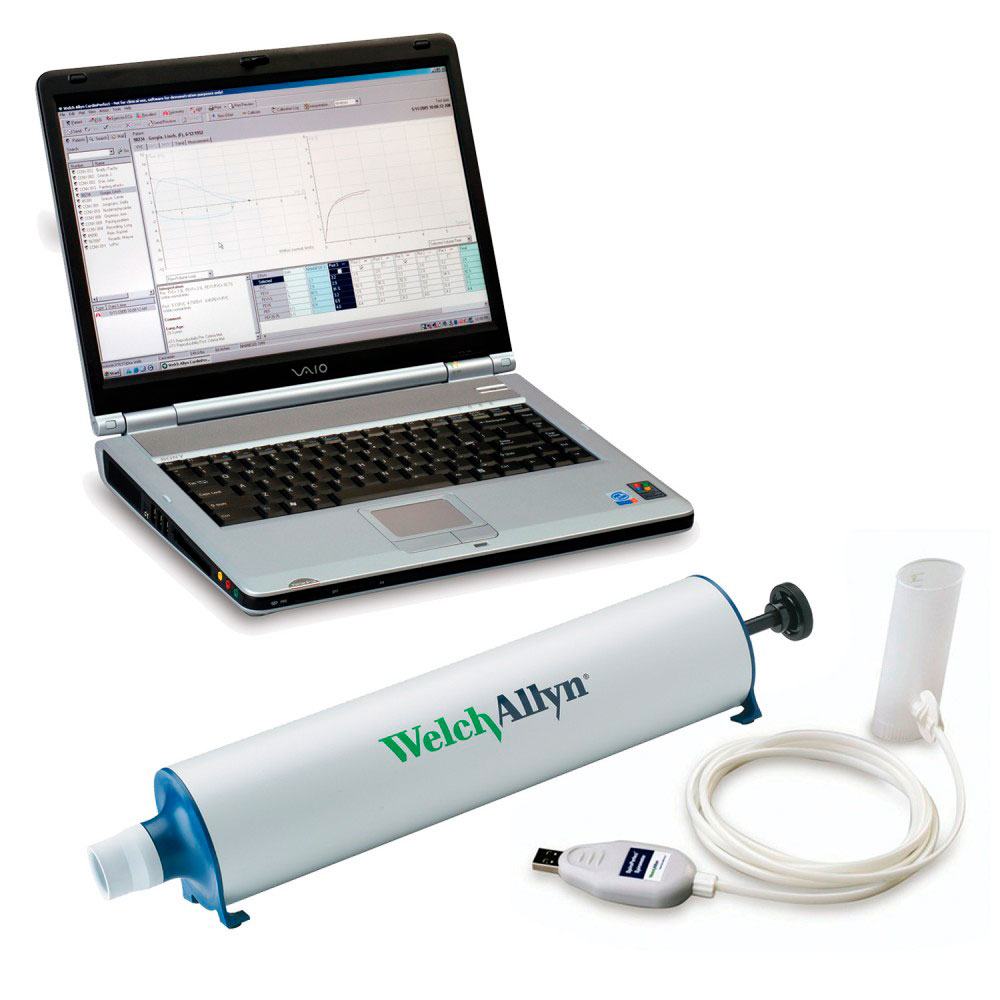

Компьютерный спирометр использует внешний компьютер для управления и отображения. Он может быть удобен для подробного анализа, но зависит от совместимости операционной системы, подключений и лицензии. При закупке нужно включать в оценку весь комплект, а не считать компьютер и программную поддержку несущественными дополнениями.
Спирометрический модуль большого функционально-диагностического комплекса работает в общей программной среде с другими исследованиями. Это облегчает объединение данных, но не гарантирует присутствие всех измерительных модулей. Конфигурацию уточняют по каждой функции отдельно: спирометрия, лёгочные объёмы, диффузия и нагрузочные исследования могут поставляться раздельно.
| Исполнение | Преимущество организации | Что проверить заранее |
|---|---|---|
| Автономный портативный прибор | Работа без постоянного подключения к компьютеру | Полноту кривых, память, экспорт и питание |
| Датчик с компьютерным ПО | Развёрнутый анализ на рабочей станции | Совместимость, лицензии, связь и защиту данных |
| Модуль лабораторного комплекса | Общий архив нескольких методов | Какие дополнительные измерения действительно включены |
| Решение для выездной работы | Перемещение между площадками | Условия среды, транспортировку и контроль после перемещения |
| Система с детскими мотивационными программами | Помощь в организации выполнения задания | Возрастное назначение и сохранение полноценного контроля качества |
Качество манёвра важнее красивого отчёта
Утечка, неплотный захват мундштука, кашель, неудачное начало и преждевременное прекращение способны изменить измеренный результат. Алгоритм качества может указать на часть таких проблем, но не видит всего происходящего. Оператор наблюдает за выполнением и документирует обстоятельства, которые автоматическая программа не распознала.
Приемлемость отдельного манёвра и воспроизводимость серии — разные вопросы. Первый относится к техническим свойствам конкретной попытки, второй — к согласованности полученных результатов. Повторяющаяся одинаковая ошибка не становится правильным измерением только потому, что воспроизводится. Поэтому программная оценка должна оставаться доступной для профессиональной проверки.
Полезно сохранять все необходимые манёвры, а не один автоматически выбранный «лучший». Это позволяет понять, как сформирован итоговый отчёт и какие ограничения были у исследования. Для динамического наблюдения особенно важны отмеченные условия и качество: изменение числа без сопоставимости процедур может быть неправильно истолковано.
При исследованиях до и после вмешательства необходимо чётко разделять наборы данных и фиксировать их принадлежность. Сам прибор не определяет, кому и какое вмешательство показано. От оборудования требуется понятная последовательность записи, надёжная маркировка и корректное сопоставление предусмотренных показателей.
Калибровка и проверка калибровки
Калибровка устанавливает связь между сигналом датчика и измеряемой величиной. Проверка калибровки оценивает, остаётся ли система в допустимых пределах без обязательного изменения её коэффициентов. Эти понятия нельзя смешивать. Устройство с заводской калибровкой может не позволять пользователю менять коэффициенты, но это не означает отсутствия необходимости контролировать измерительную систему.
Контроль проводят предусмотренными средствами и в согласованной конфигурации принадлежностей. Важны исправность самого калибровочного шприца, герметичность соединений и условия среды. Если проверка не проходит, причина может находиться в датчике, сборке тракта, шприце или введённых параметрах. Простое повторение до случайного «успеха» не является решением проблемы.
Журнал контроля помогает увидеть постепенное изменение состояния оборудования. В него полезно включать результаты проверок, обслуживание, замену компонентов и обновления ПО. После изменений системы нужно убедиться, что измерения и расчёты остаются корректными. Конкретную периодичность и допуски устанавливают применимые технические требования и инструкция производителя.
Шесть критериев выбора
Первый критерий — набор исследований и поток пациентов. Кабинету нужна не абстрактная «полная функция дыхания», а определённые методы. Следует установить, требуются ли только спирометрические манёвры или также другие функциональные измерения. Это предотвращает закупку простой системы в ожидании возможностей, для которых необходимы дополнительные модули.
Второй критерий — качество и прозрачность регистрации. На демонстрации оценивают отображение обеих кривых, сообщения о качестве, сохранение попыток и ручные комментарии. Врач должен понимать, почему программа выбрала конкретные данные. Скрытая обработка и отсутствие исходных кривых затрудняют разбор спорного результата.
Третий критерий — расходные материалы и обработка. Нужно заранее определить, что является одноразовым, какие части допускают повторное использование и как они обрабатываются. Необходимо учитывать время подготовки между пациентами и доступность совместимых принадлежностей. Заявление о простом обслуживании следует проверять по реальной инструкции, а не рекламной формулировке.
Четвёртый критерий — референсные уравнения. Система должна позволять видеть, с какими должными величинами сравнивается результат. Возраст, рост и другие предусмотренные исходные данные должны вводиться корректно. Разные справочные системы могут давать разные расчётные оценки; их смену нельзя скрывать при длительном наблюдении.
Пятый критерий — контроль измерений. В комплекте должны быть предусмотрены средства и процедура проверки, доступные пользователю. Важно узнать, что делать при неудовлетворительном результате и кто отвечает за обслуживание. Если проверочное оборудование не включено, его нужно учитывать как обязательный элемент организации работы, а не как случайную опцию.
Шестой критерий — архив и передача данных. Проверяют сохранение кривых, результатов и сведений о качестве, а также экспорт в медицинскую систему. Возможность распечатать отчёт и возможность передать структурированные данные — разные функции. При приёмке полезно открыть тестовое исследование на другом разрешённом рабочем месте и сверить содержимое.
Ошибки, которые создают ложную экономию
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Покупка по числу параметров отчёта | Много расчётных строк не улучшает исходное измерение | Оценивать датчик, качество кривых и нужные методы |
| Отказ от контроля из-за заводской калибровки | Не выявляется изменение измерительного тракта | Различать настройку коэффициентов и проверку точности |
| Использование случайного фильтра | Меняются условия движения воздуха | Применять подтверждённые принадлежности |
| Сохранение только итоговых чисел | Невозможно полноценно разобрать качество манёвра | Хранить кривые и необходимые попытки |
| Неучтённый компьютер и лицензия | Комплект оказывается неготовым к работе | Сравнивать законченные рабочие места |
| Изменение референсной системы без отметки | Динамика расчётной оценки становится неоднозначной | Документировать используемые уравнения и версии |
Практический пример: кабинет и выездная работа
Для стационарного кабинета с большим потоком пациентов важны удобство обработки, скорость подготовки и общий архив. Для выездных исследований добавляются требования к транспортировке, питанию, условиям среды и контролю после перемещения. Одна модель может поддерживать оба сценария, но это нужно проверить по полному комплекту и процессу работы.
Если предлагают два датчика с разным принципом измерения, полезно сравнить не только паспортную погрешность, но и стоимость расходных материалов, порядок проверки, время обслуживания и возможность ремонта. Технический принцип сам по себе не определяет победителя. Подходящим становится решение, которое обеспечивает нужное качество при реальных условиях кабинета.
Связанные материалы энциклопедии
Почему пульсоксиметрия не заменяет исследование вентиляционной функции
Частые вопросы
Спирометр измеряет объём всех лёгких? Нет. Он регистрирует воздух, участвующий в предусмотренном дыхательном манёвре. Для остаточного объёма и общей ёмкости лёгких необходимы другие методы. Поэтому сниженная величина в спирометрическом отчёте не должна автоматически подменять измерение статических объёмов.
Можно ли заменить спирометр пикфлоуметром? Пикфлоуметр решает более узкую задачу и не даёт полного набора кривых и показателей спирометрии. Он может использоваться в определённых программах наблюдения, но не является равноценной заменой диагностической системы.
Достаточно ли автоматического заключения? Нет: нужно проверить качество манёвров, исходные данные и применённые референсные уравнения. Программа помогает упорядочить информацию, но клиническая интерпретация относится к компетенции медицинского специалиста.
Нужен ли отдельный калибровочный шприц? Это определяется системой контроля конкретного прибора и применимыми требованиями. Важно не название принадлежности, а возможность документированно проверить измерительный тракт. Покупку такого средства планируют одновременно с оборудованием, если оно необходимо для принятого процесса контроля.
