Для чего нужна стоматологическая аспирационная система
Стоматологическая аспирационная система удаляет из рабочей зоны жидкость, воздух и переносимые потоком частицы через предусмотренные канюли и магистрали. Она поддерживает обзор и организацию работы у кресла, но её возможности зависят от расхода в рабочей точке, геометрии наконечника, состояния трубопровода и одновременного использования установок. Название «пылесос» недостаточно точно описывает устройство: внутри системы необходимо разделять среды, защищать узлы и обеспечивать безопасный путь удаляемого содержимого.
В состав комплекса входят источник разрежения, сеть, элементы управления, отделение жидкости и другие ступени, предусмотренные конструкцией. Слюноотсос и высокообъёмная аспирация решают связанные, но разные задачи. Их нельзя сравнивать только по диаметру видимого наконечника. При проектировании учитывают рабочий процесс, доступность ассистента, используемые инструменты и конфигурацию каждой установки. Система оценивается целиком — от входного отверстия канюли до конечного удаления разделённых сред.
Разрежение и расход: две характеристики вместо одной
Разрежение создаёт движущую силу для потока, а расход показывает объём воздуха, проходящий за единицу времени при заданных условиях. Большое разрежение при перекрытом входе не подтверждает высокую эффективность удаления в рабочем положении. Канюля, шланг, фильтр и трубопровод создают сопротивление; фактическая рабочая точка определяется их совместным влиянием и характеристикой источника. Поэтому максимальный вакуум и максимальный свободный расход нельзя трактовать как одновременно доступные параметры.
При подключении нескольких кресел система должна сохранять достаточные условия во всех предусмотренных сочетаниях нагрузки. Изменение числа работающих каналов способно влиять на распределение потока. Регулируемые агрегаты могут адаптировать работу, но конкретные возможности зависят от схемы и автоматики. Паспортное указание числа пользователей полезно лишь вместе с условиями: сколько каналов работает одновременно, какие потери заложены и где измеряются показатели.
Для проверки полезно разделить наблюдения у агрегата и у кресла. Если источник работает штатно, а один канал заметно слабее остальных, исследуют локальный тракт, соединения и загрязнение. Если ухудшение возникает на всех установках при одновременной работе, оценивают общий ресурс и распределительную сеть. Попытка компенсировать любое снижение аспирации повышением мощности может увеличить шум и нагрузку, не устранив препятствие в конкретной линии.
| Параметр | Физический смысл | Ошибка интерпретации |
|---|---|---|
| Разрежение | Перепад давления, обеспечивающий движение среды | Считать максимальное значение гарантией удаления при любой канюле |
| Объёмный расход | Количество воздуха в единицу времени при заданных условиях | Сравнивать свободный расход с расходом под нагрузкой |
| Сопротивление тракта | Влияние канюли, шланга, фильтров и трубопроводов | Оценивать только мощность двигателя |
| Одновременность | Число и характер работающих потребителей | Приравнивать число установленных кресел к постоянному пику |
| Отделение жидкости | Защита и распределение сред по разрешённому пути | Предполагать одинаковую схему у всех аспирационных систем |
| Регулирование | Изменение режима по нагрузке и сигналам управления | Ожидать компенсации засора или неверного монтажа |
Сухая, влажная и комбинированная схемы
В сухой системе отделение жидкости происходит до поступления воздуха в определённые участки вакуумного тракта. Влажная схема допускает транспортирование смешанного потока к соответствующему сепаратору. Конкретные границы и терминология уточняются изготовителем: одинаковое коммерческое слово не гарантирует одинаковую архитектуру. Важнее установить, где разделяются среды, какие участки контактируют с жидкостью и как обеспечивается её отвод.

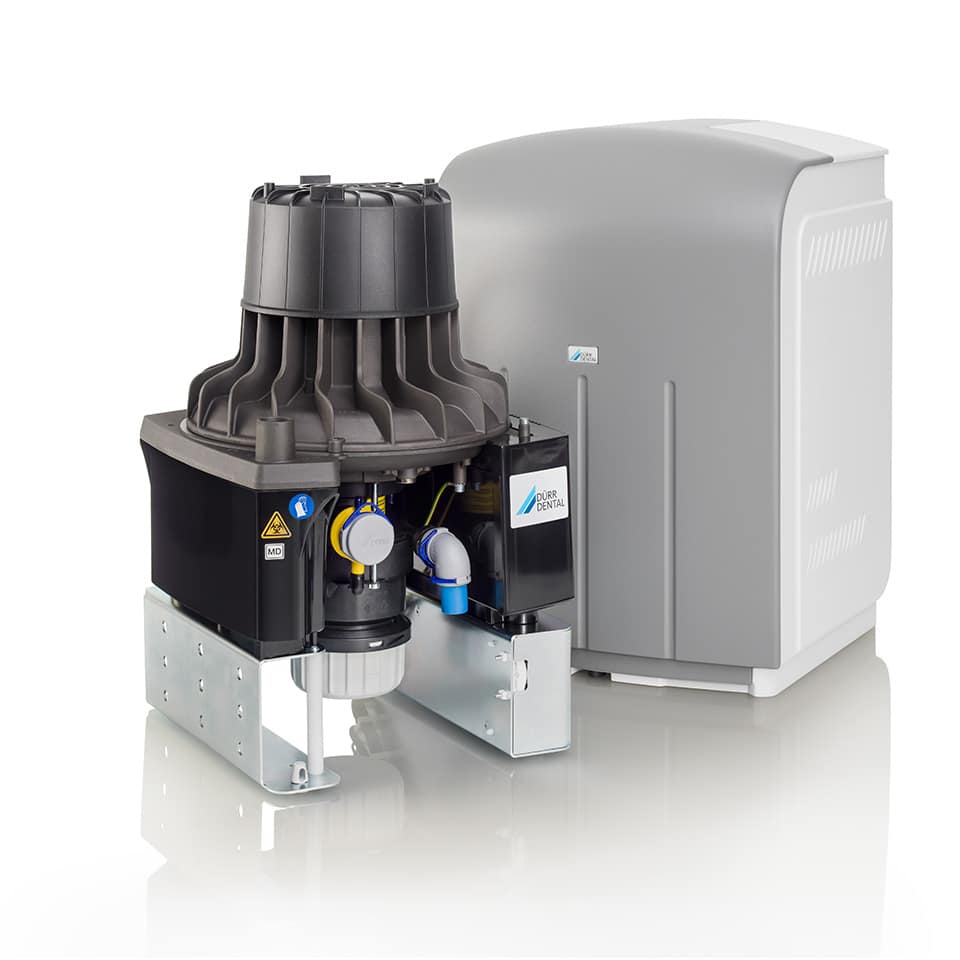

Комбинированные агрегаты могут объединять создание разрежения, сепарацию жидкости и дополнительную сепарацию частиц в одном блоке. Например, в семействе VSA производитель описывает объединение аспирации, сепарации и отделения амальгамы. Это характеристика определённой конструкции, а не обязательное свойство любого стоматологического аспиратора. При сопоставлении предложений нужно разложить состав системы на функции, иначе более компактный корпус может ошибочно восприниматься как отсутствие отдельных этапов.
Выбор схемы связан с существующей инфраструктурой. При модернизации следует проверить, какие сепараторы уже стоят в установках, какие трубопроводы проложены и какие режимы допускают подключённые изделия. Нельзя произвольно заменить центральный агрегат, оставив несовместимую схему отвода жидкости. Документированное согласование оборудования с трассой важнее формального совпадения присоединительного диаметра.
Канюли, шланги и рабочая геометрия
Удаление из рабочей зоны определяется не только центральным агрегатом. Форма входа канюли, её положение и сопротивление влияют на захват потока. Узкий или частично перекрытый канал может снижать расход, даже если на техническом манометре наблюдается выраженное разрежение. Выбор принадлежностей должен учитывать назначение, совместимость с держателем и разрешённую обработку. Самодельный переходник, уменьшающий просвет, меняет условия работы системы.
На уровне установки важны клапаны, соединения и фильтрующие элементы. Их состояние может изменяться постепенно, поэтому снижение производительности не всегда воспринимается как неисправность. Полезно иметь исходные результаты проверки и понятную процедуру наблюдения. Визуально чистый внешний корпус не подтверждает свободное прохождение по внутреннему каналу, а нормальный звук двигателя не подтверждает расход у пациента.
Магистраль проектируют с учётом выбранной схемы, длины, поворотов и требований к перемещению жидкости. Произвольные провисы, неподходящие уклоны или лишние соединения способны изменить работу. Эти параметры задаются проектом и документацией; универсальная рекомендация «сделать трубу шире» не учитывает особенности транспортирования смешанного потока. Проверка монтажа должна предшествовать окончательной оценке мощности агрегата.
Обработка аспирационного тракта
Аспирационная система контактирует с биологическими загрязнениями и технологическими жидкостями. Для неё необходима совместимая процедура очистки и дезинфекции. Выбранное средство оценивают по назначению, совместимости с материалами и устройствами, требованиям к дозированию и режиму применения. Средство, подходящее для поверхностей кабинета, не становится автоматически пригодным для внутреннего аспирационного тракта.
Пенообразование имеет техническое значение: пена может нарушать работу сепарации и датчиков, если система не рассчитана на такие условия. Смешивание средств или использование произвольной концентрации способно изменить свойства процесса. Утверждение «чем больше средства, тем лучше обработка» неверно и с инженерной, и с организационной точки зрения. В процедуре должны быть определены средство, последовательность, объём, контактное время и ответственные действия согласно применимой документации.
Отделение амальгамы, если оно предусмотрено, требует собственного обслуживания и обращения с собранным материалом. Сигнал заполнения и порядок замены контейнера рассматривают отдельно от обычного удаления жидкостей. Наличие сепаратора не отменяет контроля состояния и документирования обслуживания. После вмешательства проверяют восстановление герметичности и работоспособности; одного погасшего индикатора недостаточно для оценки всей системы.
| Рабочая ситуация | Что следует различать | Что зафиксировать |
|---|---|---|
| Снижение потока у одного кресла | Локальный канал и общий агрегат | Какие линии затронуты, положение клапанов и состояние элементов |
| Проблема при нескольких потребителях | Недостаток общей подачи и потери сети | Сценарий одновременной нагрузки и точки измерения |
| Пена в тракте | Свойства средства и работа сепарации | Применённый состав, разведение и последовательность обработки |
| Сигнал сепаратора | Заполнение, состояние датчика и нарушение процесса | Точное сообщение и выполненные действия по инструкции |
| Запах или необычный шум | Гигиена, утечка, крепление и механическое состояние | Когда возникает явление и с каким режимом связано |
| Изменение после ремонта | Новая конфигурация и исходное состояние | Какие узлы заменены и какие проверки повторены |
Практический разбор: после ремонта аспирация стала слабее
Предположим, после замены шлангов в одном кабинете персонал отмечает снижение удаления жидкости. Центральный агрегат не менялся, другие установки работают привычно. Такая картина направляет проверку к изменённому локальному тракту. Сопоставляют тип и длину шланга, внутреннее сечение, состояние соединений, наличие перегиба и правильность установки клапанов. Нельзя исходить из того, что новый расходный элемент заведомо не может быть причиной.
Затем сравнивают работу при согласованной принадлежности и одинаковом положении управления. Если измеряют расход, используют подходящий метод и фиксируют условия. Испытание с полностью перекрытой канюлей проверяет другой режим и не заменяет оценку рабочего потока. Субъективное сравнение по звуку также ненадёжно: акустика зависит от формы входа и потерь, а не только от полезной производительности.
Если проблема подтверждается только на изменённой линии, устраняют несоответствие и повторяют проверку. Если симптомы появляются при общей нагрузке, исследование расширяют до распределительной сети. Такой последовательный подход помогает избежать ненужной замены исправного центрального агрегата. Итогом должен быть не ответ «тянет лучше», а описание восстановленной конфигурации и результата в воспроизводимых условиях.
Критерии выбора системы для клиники
Первый критерий — рабочая задача и одновременность. Второй — архитектура разделения сред и её совместимость с установками. Третий — характеристика потока в реальной сети. Четвёртый — возможность организовать обработку и обслуживание. Пятый — условия размещения, шума и удаления отработанного воздуха. Шестой — устойчивость работы и сервисная поддержка. Каждый критерий должен иметь проверяемое содержание, а не выражаться общей фразой «высокая мощность».
При выборе учитывают доступ к фильтрам, контейнерам, клапанам и другим обслуживаемым элементам. Если обслуживание требует демонтажа соседнего оборудования или невозможно без длительного закрытия кабинета, это эксплуатационное ограничение. Важно заранее определить ответственных за повседневные операции и за технический сервис. Размытая граница между ними часто приводит к пропуску необходимых действий.
Приёмочные проверки проводят для предусмотренных сочетаний потребителей, с оценкой сепарации, герметичности и штатной индикации. После расширения клиники расчёт повторяют. Резервирование обсуждают с учётом допустимого простоя и схемы подключения. Дополнительный агрегат помогает только тогда, когда его можно безопасно включить в работу в разрешённой конфигурации и готовность подтверждена.
| Часть технического задания | Конкретное содержание | Результат приёмки |
|---|---|---|
| Потребители | Установки, каналы и сценарии одновременной работы | Подтверждение работы согласованной конфигурации |
| Сепарация | Расположение и назначение всех ступеней | Соответствие схеме, отсутствие нештатного переноса жидкости |
| Трассы | Материалы, геометрия и условия монтажа | Проверенный монтаж и доступные точки обслуживания |
| Гигиена | Совместимые средства и процедура обработки | Обучение и установленный порядок выполнения |
| Размещение | Вентиляция, шум, доступ, электропитание | Соответствие эксплуатационным условиям |
| Сервис | Расходники, реакция на неисправность, восстановление | Документы и понятный план действий |
Частые вопросы
Можно ли считать аспирацию заменой вентиляции кабинета?
Нет. Локальное удаление у рабочей зоны и вентиляция помещения выполняют разные функции. Эффект аспирации зависит от положения канюли, рабочего процесса и фактического расхода. Организацию воздушной среды кабинета оценивают отдельно, с учётом применимых требований и проектных решений.
Почему паспортная мощность двигателя не определяет результат?
Электрическая мощность характеризует потребление энергии и конструкцию привода, а не непосредственно поток в рабочей точке. Для оценки нужны характеристика агрегата, сопротивление тракта и сценарий нагрузки. Системы с разной архитектурой нельзя сравнивать только по ваттам.
Можно ли применять любые дезинфицирующие средства?
Совместимость должна быть подтверждена для конкретного тракта и компонентов. Важны материалы, пенообразование, режим применения и взаимодействие с остатками других средств. Следуют согласованной документации системы и средства; самостоятельное смешивание не является способом усиления обработки.
Нужно ли менять систему при добавлении одного кресла?
Не обязательно, но требуется оценка нагрузки и сети. Иногда существующий агрегат соответствует новому сценарию, в других случаях ограничение находится в магистрали или сепарации. Решение принимают по расчёту и проверке, а не только по числу свободных подключений.
