Температурный канал преобразует электрическое свойство чувствительного элемента в число на экране. Однако достоверность результата определяется также местом измерения, тепловым контактом и временем установления. Разбираем, почему одинаковый разъём не гарантирует совместимость, чем разрешение отличается от точности и как отделить изменение состояния от измерительного смещения.

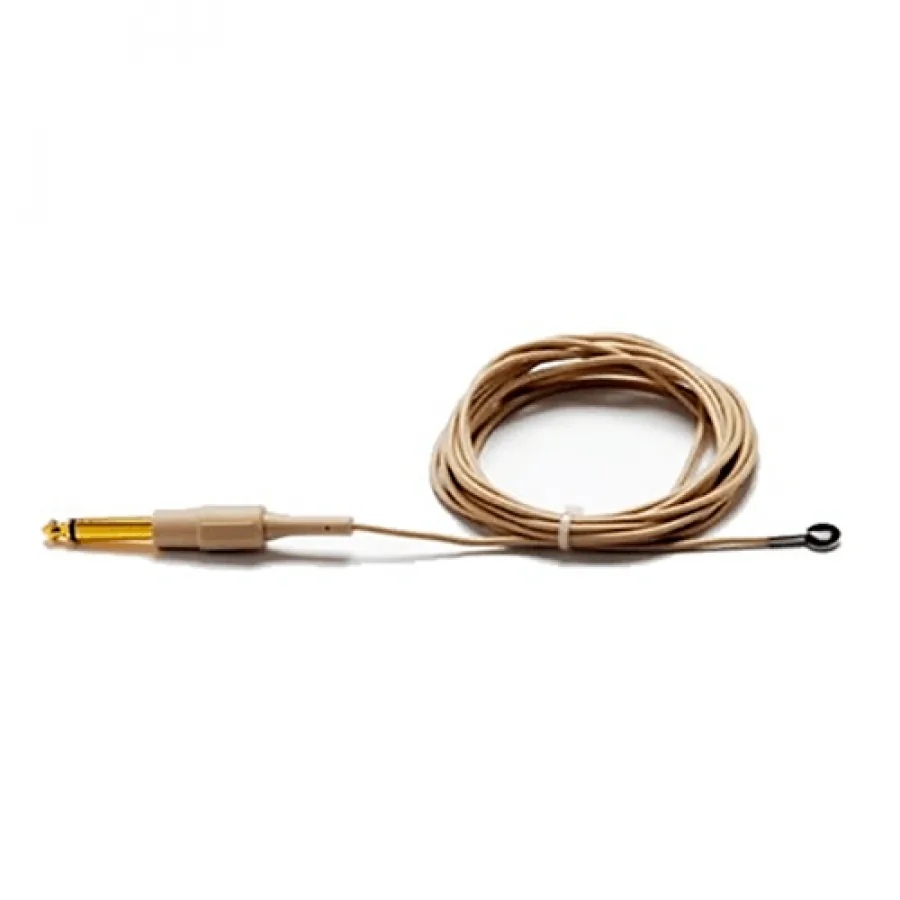

Что измеряет контактный температурный датчик
Контактный датчик регистрирует собственную температуру чувствительного элемента. Она приближается к температуре исследуемой области через теплообмен. Если одновременно существует заметный теплообмен с окружающей средой или проводом, установившееся значение может отличаться от температуры целевой ткани.
Монитор не «видит» всю температуру тела непосредственно. Он получает сигнал из конкретной точки и преобразует его по заданной характеристике. Поэтому название Tskin, Tcore или другое обозначение должно соответствовать назначению и месту измерения. Изменение подписи на экране не превращает поверхностный датчик в измеритель центральной температуры.
Электрическая характеристика важнее формы штекера
Для термисторного датчика сопротивление связано с температурой нелинейной зависимостью. Монитор должен использовать характеристику соответствующего семейства. Если подключён несовместимый элемент, полученное сопротивление может быть преобразовано в неверную температуру даже при физически подходящем соединении.
В документации Dräger Vista предусмотрен выбор типа температурного сенсора; GE HealthCare указывает совместимость температурных кабелей и датчиков с определёнными модулями. Эти примеры показывают, что принадлежность является частью измерительной системы. Универсальная совместимость по внешнему виду не предполагается.
| Уровень совместимости | Что должно соответствовать | Почему одного признака мало |
|---|---|---|
| Электрический | Характеристика чувствительного элемента | Одинаковое сопротивление в одной точке не гарантирует совпадение всей кривой |
| Соединительный | Разъём, распайка и промежуточный кабель | Механическое соединение не подтверждает назначение контактов |
| Клиническое назначение | Разрешённое место и способ применения | Правильная электрическая кривая не делает любой зонд подходящим для любой области |
| Эксплуатационный | Обработка, срок использования и условия среды | Точность не отменяет требований к принадлежности |
Разрешение, погрешность и повторяемость
Разрешение — минимальный шаг отображения или регистрации. Погрешность характеризует отклонение от опорного значения при определённых условиях. Повторяемость описывает разброс повторных результатов. Эти понятия не взаимозаменяемы: прибор может показывать сотые доли градуса и стабильно ошибаться на существенно большую величину.
Условный пример: пять повторов дают 36,41; 36,42; 36,41; 36,42 и 36,41 °C, а опорное значение равно 36,80 °C. Разброс мал, но смещение составляет примерно −0,39 °C. Это учебные числа; они показывают, почему красивый стабильный тренд не подтверждает правильность абсолютного уровня.
Для технического допуска учитывают характеристики всей цепочки: датчика, кабеля, входного канала и контрольного средства. Нельзя брать точность только чувствительного элемента и объявлять её точностью измерения на пациенте. Ошибка теплового контакта может не входить в паспортную электрическую погрешность.
Тепловая инерция и время установления
После переноса датчика в среду другой температуры его показание изменяется постепенно. В простейшей модели первого порядка разность с новым установившимся уровнем уменьшается экспоненциально. Через одну постоянную времени проходит около 63% изменения, через три — примерно 95%.
Если учебный датчик перемещён из среды 25 °C в среду 37 °C, исходный перепад равен 12 °C. После одной постоянной времени остаточная разность около 4,4 °C, после трёх — около 0,6 °C. Это математическая иллюстрация, а не характеристика конкретного медицинского зонда и не инструкция по времени клинического измерения.
| Время в условной модели | Пройденная доля изменения | Что означает |
|---|---|---|
| 1τ | Около 63% | Показание ещё заметно отличается от установившегося |
| 3τ | Около 95% | Большая часть перехода завершена |
| 5τ | Около 99% | Остаточное отклонение мало в данной модели |
Реальный датчик может иметь несколько тепловых постоянных времени. Материал корпуса, контакт, поток среды и защитные элементы меняют динамику. Поэтому время стабилизации определяют по инструкции и методике, а не по универсальному числу из учебной таблицы.
Температура поверхности и влияние среды
Поверхностный датчик обменивается теплом как с кожей, так и с окружающей средой. Контактная площадь, фиксация и внешнее охлаждение влияют на результат. Изменение условий вокруг датчика способно изменить показание без такого же изменения внутренней температуры организма.
Для инженерного понимания можно представить две тепловые проводимости: к объекту и к среде. Установившаяся температура элемента определяется их соотношением. Усиление теплообмена с внешней средой смещает результат в её сторону. Эта модель объясняет механизм, но не задаёт поправку для конкретного пациента.
В руководстве Vista 300 отдельно отмечено влияние влаги на теплоотдачу при кожном измерении. Конкретная подготовка и применение датчика выполняются по инструкции. Статья рассматривает измерительные причины и не предлагает новые способы размещения или фиксации.
Разность двух каналов и неопределённость
При наличии T1 и T2 часто анализируют ΔT = T1 − T2. Такая разность содержит ошибки обоих каналов. Если каждый имеет возможное отклонение ±0,2 °C, крайняя суммарная ошибка разности может достигать ±0,4 °C при противоположных направлениях смещения. Это арифметическая оценка границ, не статистический интервал.
При статистическом расчёте учитывают корреляцию. Общая систематическая составляющая может частично сократиться в разности, а независимые составляющие — складываться по другой модели. Нельзя заранее считать, что два датчика одного производителя имеют полностью одинаковые ошибки.
Учебная разность 0,3 °C может быть меньше неопределённости сравнения. Тогда уверенно трактовать её как физическое изменение нельзя без дополнительных данных. Особенно важно, чтобы сравнивались одинаковые или ясно определённые места: различие областей тела не является погрешностью прибора само по себе.
Разбор: после замены датчика появился скачок
В условном тренде температура изменилась сразу после смены принадлежности. Возможны другой тип датчика, иное место измерения, незавершённое установление или отличающееся смещение. Совпадение по времени требует технической проверки, но не исключает реального изменения состояния.
Сначала уточняют модель и совместимость нового изделия, подпись канала и условия регистрации. Затем анализируют время стабилизации и доступные контрольные данные. Нельзя просто вычесть постоянную поправку, чтобы продолжение графика выглядело плавным: это скроет причину и нарушит прослеживаемость.
В записи полезно отметить момент замены. Без этой отметки последующий читатель может принять технический переход за физиологический тренд. Корректный журнал не исправляет измерение, но сохраняет контекст его интерпретации.
Разбор: оба канала стабильны, но расходятся
Если два канала показывают устойчивую разницу, сначала выясняют, измеряют ли они одну и ту же область и достигнут ли тепловой режим. Стабильность каждого числа не доказывает, что результаты должны совпасть. При разных местах измерения физическая разность может быть ожидаемой.
Для локализации технической причины проводят предусмотренную стендовую проверку с опорной средой или симулятором. Перестановка компонентов в испытательной системе допустима только в рамках методики и совместимости. На пациенте нельзя экспериментально менять способ применения ради инженерной гипотезы.
Электрический симулятор и термостатическая среда проверяют разное
Электрический симулятор подаёт эквивалент сопротивления либо другой предусмотренный сигнал. Он позволяет проверить преобразование входного канала, но не оценивает тепловой контакт реального зонда. Успешная проверка монитора симулятором поэтому не исключает проблему принадлежности.
Контролируемая температурная среда с подходящим опорным средством позволяет исследовать датчик вместе с каналом. При этом важны однородность среды, глубина и способ размещения, время установления и пригодность конкретного зонда к такой процедуре. Произвольное погружение поверхностного изделия может быть недопустимо.
| Испытание | Что проверяет | Что остаётся за пределами |
|---|---|---|
| Электрическая имитация | Вход, преобразование и отображение | Тепловая динамика реального датчика |
| Сравнение в опорной среде | Систему датчик–кабель–монитор при заданных условиях | Все особенности контакта с пациентом |
| Проверка тренда | Регистрацию времени и последовательности значений | Абсолютную точность без опорного измерения |
Почему совпадения в одной точке недостаточно
Две разные электрические характеристики могут давать близкие значения в небольшой области и расходиться за её пределами. Поэтому проверка только около одной температуры не подтверждает правильность преобразования во всём рабочем диапазоне. Контрольные точки выбирают по применимой методике, а не по доступности удобной среды.
Аналогично постоянная поправка, найденная в одной точке, не устраняет ошибку наклона или нелинейности. Если при условном низком значении отклонение составляет +0,1 °C, а при более высоком +0,5 °C, вычитание 0,1 °C оставит большую часть второй ошибки. Эти числа иллюстрируют принцип и не являются допусками конкретного прибора.
Состояние кабеля также входит в проверку: дополнительное сопротивление соединения может влиять на преобразование в зависимости от схемы измерения. Отсутствие полного обрыва не означает идеальный контакт. Однако самостоятельно корректировать электрическую характеристику принадлежности нельзя; выявленное несоответствие рассматривают по процедуре технического обслуживания.
Как сформулировать результат проверки
В протоколе указывают комплект, выбранный тип сенсора, контрольные точки, время стабилизации, опорное средство и применимый допуск. Отдельно фиксируют условия, при которых получен результат. Одной отметки «температура работает» недостаточно для оценки совместимости и точности.
Для клинического тренда сохраняют место измерения и изменения принадлежностей. Для технического заключения — проверенную цепочку и ограничения. Такой подход позволяет использовать температуру как измерение с понятным происхождением, а не как безусловно точное число только потому, что оно стабильно отображается на экране.
