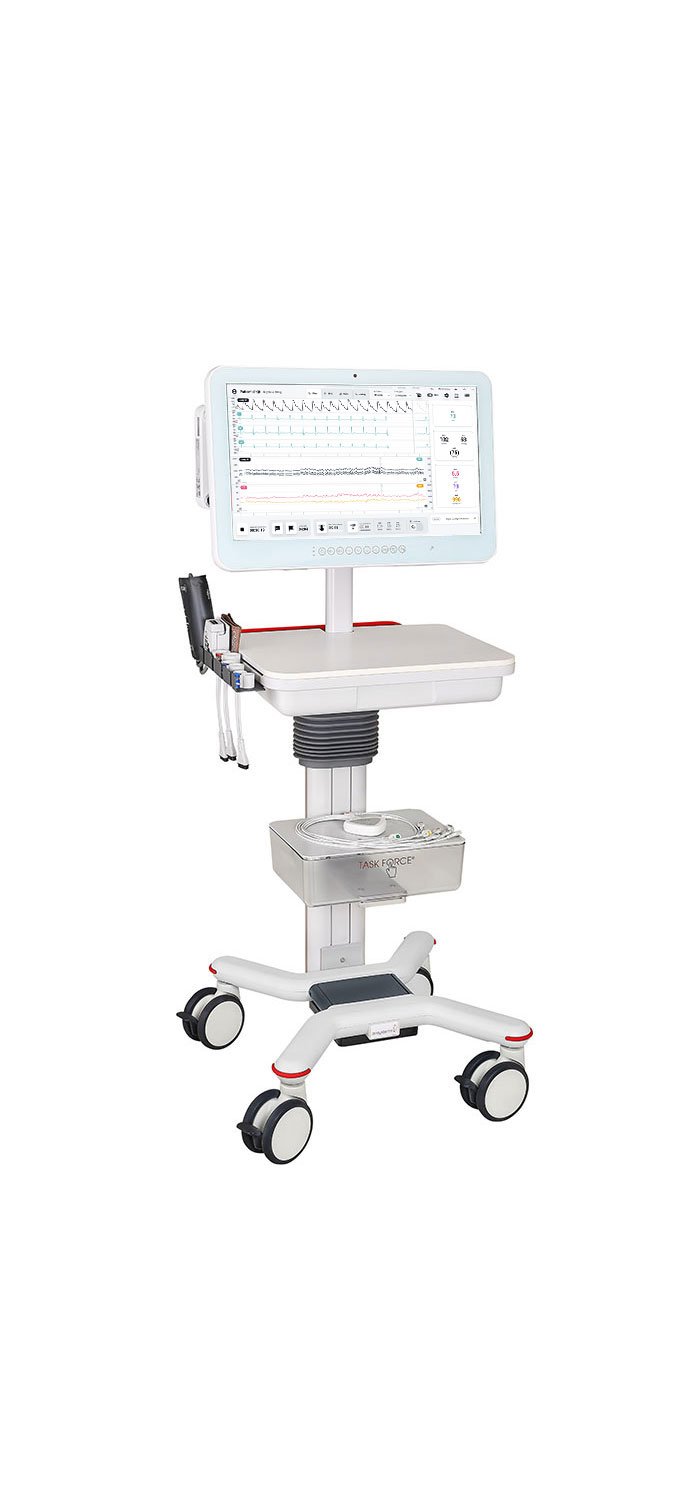

Тилт-комплекс — это рабочее место для регистрации реакции кровообращения на изменение положения тела. Его основу составляют поворотный стол, непрерывное измерение артериального давления и электрокардиографический канал. Ценность комплекса определяется тем, удаётся ли сопоставить положение пациента, симптомы, электрическую активность сердца и гемодинамический ответ на одной временной шкале. Красивый итоговый график бесполезен, если в момент жалобы исчез сигнал давления или неизвестно, когда начался наклон.
Система предназначена для обследования в медицинской организации подготовленным персоналом. Назначение исследования, выбор провокации и условия прекращения определяет врач. Ни автоматическое заключение программы, ни отдельная цифра частоты сердечных сокращений не устанавливают причину потери сознания. Ниже рассмотрены устройство комплекса, качество измерений и организация данных, а не самостоятельное выполнение пробы.
Чем тилт-комплекс отличается от стола-вертикализатора
Вертикализатор меняет положение тела и обеспечивает механическую поддержку. Диагностический комплекс дополнительно должен зарегистрировать то, что произошло с кровообращением во время этого изменения. Медленный реабилитационный подъём и диагностическая поворотная проба имеют разные задачи. Возможность установить нужный угол сама по себе не подтверждает пригодность стола для конкретного диагностического протокола.
С точки зрения оборудования важны воспроизводимость движения, фиксация пациента, доступ персонала и возможность управляемого возвращения в горизонтальное положение. Оценивают не только паспортную скорость привода, но и работу системы под допустимой нагрузкой, расположение органов управления, поведение при прекращении питания. Кабели и пневматические трубки не должны натягиваться или попадать в движущиеся части. Инженерная проверка проводится без пациента по документации изготовителя.
Вторая часть рабочего места — измерительный тракт. Интервальный плечевой тонометр показывает значения в отдельные моменты времени. При быстро меняющейся гемодинамике между этими моментами может находиться существенный эпизод. Поэтому непрерывный сигнал давления и последовательность комплексов ЭКГ решают другую задачу, чем обычная запись показателей до и после подъёма. Плечевое измерение при этом сохраняет собственную роль, в том числе в предусмотренных производителем процедурах калибровки.
Что именно измеряется и что вычисляется
Электрокардиографический канал регистрирует разность электрических потенциалов. Программа выделяет комплексы и рассчитывает интервалы, но исходная кривая необходима для проверки распознавания. Частота, полученная из пульсовой волны, не полностью взаимозаменяема с частотой по ЭКГ: периферический пульс зависит от распространения волны и качества контакта датчика, а при некоторых сокращениях может определяться ненадёжно.
Пальцевой метод непрерывного измерения давления использует манжету и оптический контроль изменения объёма сосудистого участка. Сервосистема поддерживает заданное состояние, а давление в манжете служит основой для восстановления кривой. Это не прямое внутриартериальное измерение. Качество периферического кровотока, размер манжеты, движение и алгоритмы конкретной системы влияют на результат. Сравнивать монитор с инвазивным каналом можно только в рамках подходящего протокола валидации, а не по случайному совпадению двух чисел.
Дополнительные параметры, например ударный объём или сосудистое сопротивление, могут рассчитываться из модели пульсовой волны либо другого измерительного канала. Они не становятся непосредственно измеренными величинами из-за появления на экране. В протоколе важно различать исходный сигнал, результат его обработки и модельный показатель. Наличие большого числа расчётных полей не компенсирует потерю основного канала давления.
| Элемент комплекса | Что он даёт | Что проверять в исходных данных |
|---|---|---|
| Поворотный стол | Изменение положения по заданному протоколу | Время начала движения, достигнутый угол и отметку возврата |
| ЭКГ | Электрические события и межкомплексные интервалы | Форму комплексов, контакт электродов, ошибки детекции |
| Пальцевая манжета | Непрерывную кривую периферического давления | Пульсации, пропуски, движение, сообщения о качестве |
| Плечевая манжета | Отдельное измерение на плечевой артерии | Размер, положение, время измерения и его роль в калибровке |
| Датчик коррекции высоты | Учёт вертикального смещения измерительной точки | Положение референтной части и корректность установки |
| Видеоканал и события | Контекст жалоб и поведения пациента | Синхронизацию, видимость пациента, права доступа к записи |
Почему положение руки меняет результат
При изменении высоты измерительной точки относительно сердца возникает гидростатическая составляющая давления. Если кисть опускается, меняется не только положение датчика на фотографии: изменяются физические условия измерения. Поэтому нельзя автоматически трактовать каждый сдвиг кривой как системную гемодинамическую реакцию. Особенно подозрительны изменения, совпадающие с перекладыванием руки, перемещением кабеля или коррекцией опоры.
В некоторых системах предусмотрен отдельный узел коррекции высоты. Его референтная часть должна находиться там, где указано изготовителем, а измерительная часть — сопровождать соответствующий датчик. Простое наличие аксессуара в комплекте не гарантирует корректировки. Если референтный элемент закреплён на подвижной конструкции иначе, чем предусмотрено, программная компенсация может вносить ошибку вместо её устранения.
Синхронизация важнее количества экранов
Одновременное отображение двух окон ещё не означает общую временную шкалу. Монитор, видеокамера и компьютер могут иметь разные часы, задержки передачи и период сохранения. Если жалоба отмечена по видео, а падение давления — по экспортированному файлу, ошибка синхронизации способна изменить предполагаемую последовательность событий. Вопрос о том, что возникло раньше, требует проверки времени, а не только визуального сходства графиков.
Предпочтительна система, сохраняющая каналы и маркеры в согласованной записи. При соединении отдельных устройств выясняют способ синхронизации, поддержку внешних событий, задержку и поведение после перезапуска. Проверку выполняют на тестовом материале: одно искусственно созданное событие должно быть узнаваемо во всех разрешённых каналах. Это техническая проверка, для неё не требуется провоцировать состояние у пациента.
Программные пакеты могут автоматически добавлять этапы исследования и формировать отчёт. Например, Finapres описывает в GAT сопровождение протокола и возможность совместного просмотра видео с измерениями. CNSystems в Task Force Touch CARDIO объединяет непрерывное давление с ЭКГ. Эти примеры иллюстрируют разные варианты интеграции; наличие функции в семействе не означает её присутствия в каждой поставленной конфигурации или версии программы.
Как отличать артефакт от изменения гемодинамики
Оценка начинается с сырой записи. Если число на экране резко изменилось, проверяют, сохранилась ли пульсовая форма, не появилось ли насыщение, не исчезла ли линия, не переключалась ли манжета. Движение пальца может нарушать измерение одновременно с тревогой пациента, поэтому совпадение по времени не доказывает физиологическую природу скачка. Качество сигнала и клиническое наблюдение рассматривают совместно.
Автоматическое сглаживание облегчает чтение длинной записи, но способно скрывать кратковременную динамику. При ретроспективном анализе нужен доступ к исходному временному разрешению, а не только к усреднённым точкам отчёта. Аналогично ручное удаление участков должно оставлять след: кто исключил фрагмент, почему и как это повлияло на расчёт. Отредактированная кривая без истории обработки непригодна для независимой проверки.
| Наблюдение | Возможная техническая причина | Что сопоставить перед интерпретацией |
|---|---|---|
| Ступень давления после движения кисти | Изменение высоты или натяжение датчика | Видео, положение референса, маркер вмешательства |
| Краткий провал кривой без пульсаций | Потеря оптического контакта либо измерительный перерыв | Сообщения устройства и исходный канал, а не только тренд |
| ЧСС по пульсу не совпадает с ЭКГ | Ошибка пульсовой детекции или особенности периферической волны | Комплексы ЭКГ, качество пульса и временной масштаб |
| В отчёте нет события, видимого на экране | Фильтрация, усреднение или неполный экспорт | Настройки сохранения, исходный файл и выбранный диапазон |
| Видео и график расходятся по моменту жалобы | Разные часы либо задержка канала | Синхронизирующие события и журнал соединений |
| Показатель резко меняется после калибровки | Изменение расчётной привязки | Время процедуры, исходные значения и документацию алгоритма |
Что должно сохраняться в протоколе
Протокол исследования — это не только заключение. Нужны идентификация записи, используемая версия процедуры, последовательность этапов и отметки симптомов. Отдельно фиксируют технически значимые обстоятельства: перестановку датчика, перерыв измерения, повторную калибровку, изменение положения руки. Эти сведения позволяют отличить новый физиологический эпизод от новой конфигурации измерения.
Архив должен сохранять исходные кривые вместе с итоговым документом. PDF удобен для чтения, но обычно не заменяет возможность увеличить участок, оценить качество детекции и проверить временные интервалы. При выборе системы уточняют, открывается ли архив после обновления программы, можно ли перенести его на другое рабочее место и какие лицензии нужны для просмотра. Демонстрация одного отчёта не отвечает на эти вопросы.
Разбор: снижение давления совпало с перестановкой руки
Учебная ситуация: в момент изменения положения тела на тренде появляется ступенчатое снижение давления. Автоматическое резюме выделяет этот участок как выраженную динамику. Однако на видеозаписи видно, что сотрудник одновременно поправляет опору кисти. На исходной кривой несколько секунд нестабильных пульсаций, а в журнале присутствует сообщение измерительного канала.
Корректный разбор начинается с разграничения фактов. Давление на тренде изменилось — это факт записи. Причина изменения пока не установлена. Проверяют установку датчика высоты, качество волны до и после события, сохранность ЭКГ и момент жалоб. Если техническая достоверность участка не подтверждена, его нельзя использовать как самостоятельное доказательство механизма симптомов. Решение о дальнейшем исследовании принимает врач, а не программа обработки.
Организационный вывод касается установки оборудования: необходима опора, позволяющая менять положение стола без перекладывания кисти, и заранее проверенный маршрут кабелей. Исправление рабочего места повышает повторяемость будущих записей. Ретроспективное «выравнивание» спорного тренда вручную не восстанавливает отсутствовавшие достоверные измерения.
Разбор: клиника получает только итоговый PDF
Вторая учебная ситуация: отделение обследует пациента на автономном комплексе и передаёт консультанту короткий отчёт. В нём есть минимальное давление, максимальная частота и заключение алгоритма, но нет временной связи с симптомами. Консультант не может определить, относятся ли экстремумы к одному эпизоду, и не видит участков с неудовлетворительным качеством сигнала.
Проблема возникает не обязательно из-за недостаточной точности датчика. Она может находиться на уровне маршрута данных. Для её решения согласуют формат передачи: обзор исследования, развёрнутый фрагмент значимого события, описание качества и доступ к исходному архиву уполномоченному специалисту. Проверяют, что экспорт не меняет масштаб времени и сохраняет нужные каналы.
После изменения маршрута выполняют пробную передачу обезличенного тестового исследования. Получатель должен открыть файл штатным способом и найти тот же отмеченный участок. Такой тест показывает готовность всего процесса — от регистрации до консультации. Покупка дополнительного монитора без проверки архива не устранила бы описанный недостаток.
Критерии выбора и приёмки рабочего места
Сначала определяют клинический профиль отделения и необходимые методы регистрации. Затем составляют перечень обязательных каналов, принадлежностей и способов экспорта. Следует отдельно указать требования к столу, а не считать его обычной мебелью при измерительном модуле. Рабочее место оценивают целиком: пространство вокруг пациента, доступ к управлению, видимость экрана и безопасное перемещение персонала.
| Критерий | Как проверить при демонстрации | Что должно остаться документированным |
|---|---|---|
| Механика стола | Движение и возврат в разрешённых условиях без пациента | Допустимая нагрузка, обслуживание и действия при сбое питания |
| Непрерывная регистрация | Просмотр сырой кривой и сообщений качества | Состав каналов, режим сохранения и ограничения метода |
| Согласование времени | Одно тестовое событие во всех подключённых каналах | Способ синхронизации и известные задержки |
| Принадлежности | Установка манжет, референса высоты и кабелей | Совместимые модели, размеры и правила обработки |
| Архив и экспорт | Открытие полного тестового исследования на втором месте | Форматы, лицензии, резервное копирование и доступ |
| Поддержка персонала | Выполнение штатной проверки по инструкции | Ответственные, обучение и журнал технических событий |
Частые вопросы
Можно ли заменить непрерывное давление обычным тонометром?
Интервальное измерение не даёт непрерывной временной картины. Оно полезно для собственных задач, но может пропустить кратковременную динамику между измерениями. Требуемый состав каналов выбирают по назначению исследования и применяемому протоколу; наличие нескольких плечевых измерений не делает запись эквивалентной регистрации от сокращения к сокращению.
Почему программа показывает сердечный выброс без отдельного датчика потока?
Это может быть модельная оценка по форме пульсовой волны. Необходимо прочитать описание конкретного алгоритма, его калибровки и ограничений. Такой показатель следует обозначать как расчётный и не переносить на него свойства метода прямого измерения кровотока.
Нужна ли видеозапись каждому комплексу?
Видео помогает связать наблюдаемые проявления с физиологическими каналами, но требует согласованного времени, правил хранения и ограничения доступа. Его полезность определяется клинической задачей. Несинхронизированное видео без надёжной временной привязки имеет существенно меньшую ценность для анализа последовательности событий.
Достаточно ли сохранить автоматическое заключение?
Для полноценной проверки нужны исходные сигналы, события и сведения о качестве. Автоматическое резюме является частью документации, а не заменой врачебного анализа. Возможность повторно открыть исследование и проверить спорный участок следует оценивать ещё при выборе комплекса.
