Что измеряет тимпанометр

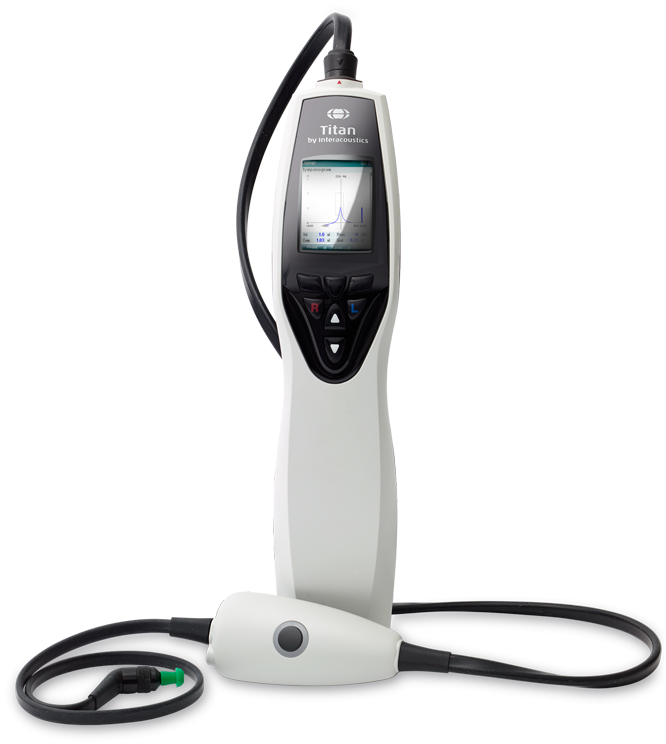

Тимпанометр — прибор для оценки акустических свойств наружного и среднего уха при изменении давления в герметизированном слуховом проходе. Зонд подаёт измерительный звук, микрофон регистрирует ответ, а пневматическая система управляет давлением. Полученная кривая связывает акустическую характеристику с давлением. Она не является аудиограммой и не измеряет слуховой порог тем же способом, что аудиометр.
Тимпанометрия входит в более широкую акустическую иммиттансометрию. В зависимости от комплектации система может исследовать акустические рефлексы, использовать разные частоты зондирования или широкополосный сигнал. Название аппарата не гарантирует наличие всех модулей. Выбор зависит от возрастного профиля, диагностических задач и нужной глубины анализа.
Зонд, микрофон и пневматическая цепь
В зонде располагаются акустические каналы и соединение для управления давлением. Вкладыш обеспечивает герметичность и устойчивое положение. Утечка меняет условия и может препятствовать корректному измерению. Закупорка канала серой или загрязнением влияет иначе: давление или звук проходят неправильно даже при внешне плотной посадке. Поэтому пригодность зонда оценивается не только по тому, что он держится в ухе.
Прибор регистрирует взаимодействие звукового сигнала с системой уха. Адмиттанс описывает способность проводить акустическую энергию в принятой модели, импеданс — сопротивление ей. Употребление общего слова «податливость» удобно в определённых режимах, но не исчерпывает всех составляющих. Особенно при высокочастотной и широкополосной оценке необходимо понимать, какой именно параметр показан на графике.
Насос и датчик давления формируют управляемую последовательность. Скорость и диапазон изменения задаются протоколом и конструкцией. Нельзя переносить параметры между аппаратами без проверки методики. Автоматическое завершение означает выполнение внутренних условий программы, но не доказывает клиническую интерпретируемость любой полученной кривой.
| Компонент | Роль в измерении | Признак, требующий проверки |
|---|---|---|
| Звуковой излучатель | Создание зондирующего сигнала | Необычный результат контрольной проверки |
| Микрофон | Регистрация акустического ответа | Шум, нестабильность или нарушение калибровки |
| Пневматический канал | Изменение давления | Утечка, блокировка или невозможность выполнить развёртку |
| Ушной вкладыш | Герметизация и положение | Нестабильная посадка и движение зонда |
| Контрольная полость | Проверка измерительной цепи | Отклонение от предусмотренного результата |
| Программный протокол | Последовательность и анализ | Несоответствие возрасту или задаче |
Пик, объём и форма кривой
Давление пика указывает положение определённого максимума в рамках выбранного режима. Оно не является прямым универсальным измерением всех процессов среднего уха. Высота и форма кривой зависят от акустического состояния, частоты и качества регистрации. Классификация по типам полезна как язык описания, но не должна заменять клинический анализ и отоскопические данные.
Эквивалентный объём слухового прохода — расчётная акустическая величина. Он зависит от условий измерения и не равен анатомическому объёму, измеренному геометрически. Необычно большое или малое значение требует сопоставления с посадкой зонда, состоянием уха и протоколом. Нельзя по одному объёму без проверки устанавливать причину отклонения.
Плоская кривая может иметь разные объяснения. Для интерпретации нужны объём, качество герметизации, отоскопия и клинический контекст. Сама форма не является достаточным основанием для однозначного диагноза. Это важный принцип и для оператора: задача заключается в получении пригодной записи и корректной передаче данных, а не в автоматическом присвоении заболевания по букве типа.
Частота зондирования и возраст
Акустические свойства уха меняются с возрастом, поэтому протокол для взрослого не всегда подходит младенцу. Высокочастотное зондирование и широкополосные методы предоставляют дополнительные возможности, но требуют соответствующих нормативов и подготовки. Нельзя просто включить другую частоту и интерпретировать кривую по правилам прежнего режима. Выбор методики должен быть обоснован возрастной и клинической задачей.
Разные системы могут отображать показатели в разных единицах и представлениях. Особенно важно не смешивать значения, полученные при различных частотах. При передаче отчёта сохраняют частоту, условия и возрастную группу. Если программа автоматически выбирает нормативное сравнение по дате рождения, правильность исходных персональных данных становится частью качества исследования.
Для детского потока важны малошумная работа, подходящие вкладыши и устойчивое положение зонда. Плач и движения влияют на акустический шум и герметичность. Более быстрая развёртка может быть удобна, но не должна заменять оценку пригодности. Планирование времени должно учитывать подготовку и возможный повтор, а не только длительность автоматической записи.
| Задача | Необходимые свойства системы | Что нельзя смешивать |
|---|---|---|
| Рутинная тимпанометрия | Подходящий зонд и протокол | Форму кривой и окончательный диагноз |
| Исследование младенцев | Возрастные режимы и нормативы | Интерпретацию взрослого и детского протокола |
| Акустические рефлексы | Соответствующие стимуляторы и лицензии | Техническое отсутствие записи и клиническое отсутствие ответа |
| Широкополосная оценка | Частотно-зависимые данные | Абсорбанс и обычную одночастотную податливость |
| Динамика | Сохранение параметров исследования | Результаты разных частот без оговорок |
Широкополосная тимпанометрия
Широкополосный подход оценивает акустическое поведение в диапазоне частот и, в соответствующем протоколе, давлений. В результате появляются многомерные данные, включая абсорбанс — характеристику передачи энергии в системе. Такая информация не сводится к одной привычной кривой. Цветная поверхность требует понимания осей и нормативного сравнения, иначе объём данных только увеличивает вероятность неверного чтения.
Из одного набора могут формироваться представления для разных частот или усреднённых диапазонов. Выбранное усреднение должно соответствовать методике. Изменение диапазона меняет результат и не является нейтральной настройкой интерфейса. Для динамики сохраняют параметры анализа. При выборе оборудования проверяют, какие функции входят в базовую поставку и какие требуют отдельной лицензии.
Калибровка зонда и кабеля имеет особое значение. Замена элемента может потребовать предусмотренной процедуры и не должна выполняться как обычная замена бытового провода. Идентификация компонентов, контрольная полость и сообщения системы помогают исключить неверную измерительную цепь. Их наличие не отменяет периодического обслуживания.
Акустический рефлекс
Рефлексометрия оценивает изменение акустических свойств при предъявлении стимула. Ипсилатеральная и контралатеральная схемы различаются местом стимуляции и регистрации. Прибор должен поддерживать нужные преобразователи и протоколы. Отсутствие зарегистрированного изменения может иметь технические и клинические причины; вывод требует проверки герметичности, уровня шума и условий исследования.
Стимуляция выполняется по утверждённой методике с учётом пациента. Обзор оборудования не должен задавать универсальные уровни и последовательности. Важны корректные обозначения каналов, калибровка и запись параметров. Ошибка выбора стороны способна исказить смысл исследования даже при качественной кривой. Интерфейс должен помогать контролировать схему, а не только показывать результат зелёным цветом.
Практический разбор: плоская кривая исчезла после замены вкладыша
При первом измерении прибор получил необычный результат и нестабильный контроль герметичности. После корректной установки подходящего вкладыша запись изменилась. Это показывает, что технические условия были частью результата. Сохраняют причину повтора и оценивают пригодную запись по клинической методике. Нельзя считать первую кривую доказательством заболевания или вторую — автоматическим доказательством его отсутствия.
Если проблема повторяется у разных пациентов, проверяют каналы зонда и контрольную полость по инструкции. Если она возникает только при определённой посадке, анализируют подбор вкладыша и положение. Самостоятельное прочищение неподходящим инструментом может повредить микроканалы. Уход должен выполняться предусмотренными средствами; стойкое отклонение требует сервиса.
Для кабинета полезно документировать технически непригодные исследования отдельным статусом. Это предотвращает попадание случайной кривой в клиническую статистику и позволяет выявлять повторяющиеся проблемы зонда. Контроль качества становится частью процесса, а не реакцией на жалобу врача.
Критерии выбора и приёмка
Оценивают возрастной профиль, частоты и режимы, рефлексометрию, широкий спектр при необходимости, контроль зонда и архив. Компактность полезна для мобильной работы, но нужно проверить полный маршрут данных. Для стационарной системы важны удобство оператора и совместимость с другими аудиологическими исследованиями. Приёмка включает контрольную полость и тест сохранения, а не только успешное включение.
| Пункт проверки | Действие | Что фиксируют |
|---|---|---|
| Измерительная цепь | Контроль по инструкции | Зонд, кабель и результат проверки |
| Протоколы | Показ доступных частот и режимов | Лицензии и возрастные назначения |
| Герметичность | Демонстрация сообщений качества | Порядок действий при непригодной записи |
| Рефлексометрия | Проверка схемы каналов | Ипси/контра и совместимые преобразователи |
| Архив | Сохранение и экспорт теста | Сторону, частоту, давление и идентификатор |
| Обслуживание | Показ ухода за зондом | Разрешённые действия и сервисный регламент |
Переход между приборами
При замене тимпанометра сопоставляют не только распечатки, но и частоту зонда, единицы, скорость развёртки и алгоритм определения пика. Разные системы могут представлять один и тот же акустический процесс с отличиями. Поэтому архив должен сохранять модель и параметры, а персонал — понимать новый формат. Особое внимание требуется при переходе от одночастотного к широкополосному анализу: привычная буквенная классификация не описывает весь новый набор данных. Для обучения полезно разбирать исходные кривые и их ограничения, а не только запоминать положение показателя в зелёной зоне. Такой переход планируют как изменение измерительного процесса, а не простую замену принтера. В контрольном маршруте проверяют и экспорт: частота и единицы не должны исчезать в принимающей системе.
Измерительный отчёт должен сохранять фактическую частоту зондирования и схему регистрации рефлекса. Без этих полей корректное число может оказаться лишённым необходимого смысла.
Частые вопросы
Тимпанограмма показывает степень снижения слуха?
Она описывает акустическое поведение системы уха в данном тесте. Слуховые пороги оценивают другими методами, а результаты сопоставляют.
Плоская кривая всегда означает одну причину?
Нет. Необходимы объём, герметичность, отоскопия и клинический контекст. Технически непригодная запись также может выглядеть необычно.
Можно использовать взрослые нормативы для младенца?
Возрастные особенности требуют подходящей методики и нормативов. Частота зондирования и способ анализа имеют значение.
Контрольная полость заменяет сервис?
Она проверяет определённые свойства измерительной цепи. Периодическое обслуживание и разбор неисправностей остаются необходимыми по регламенту.
