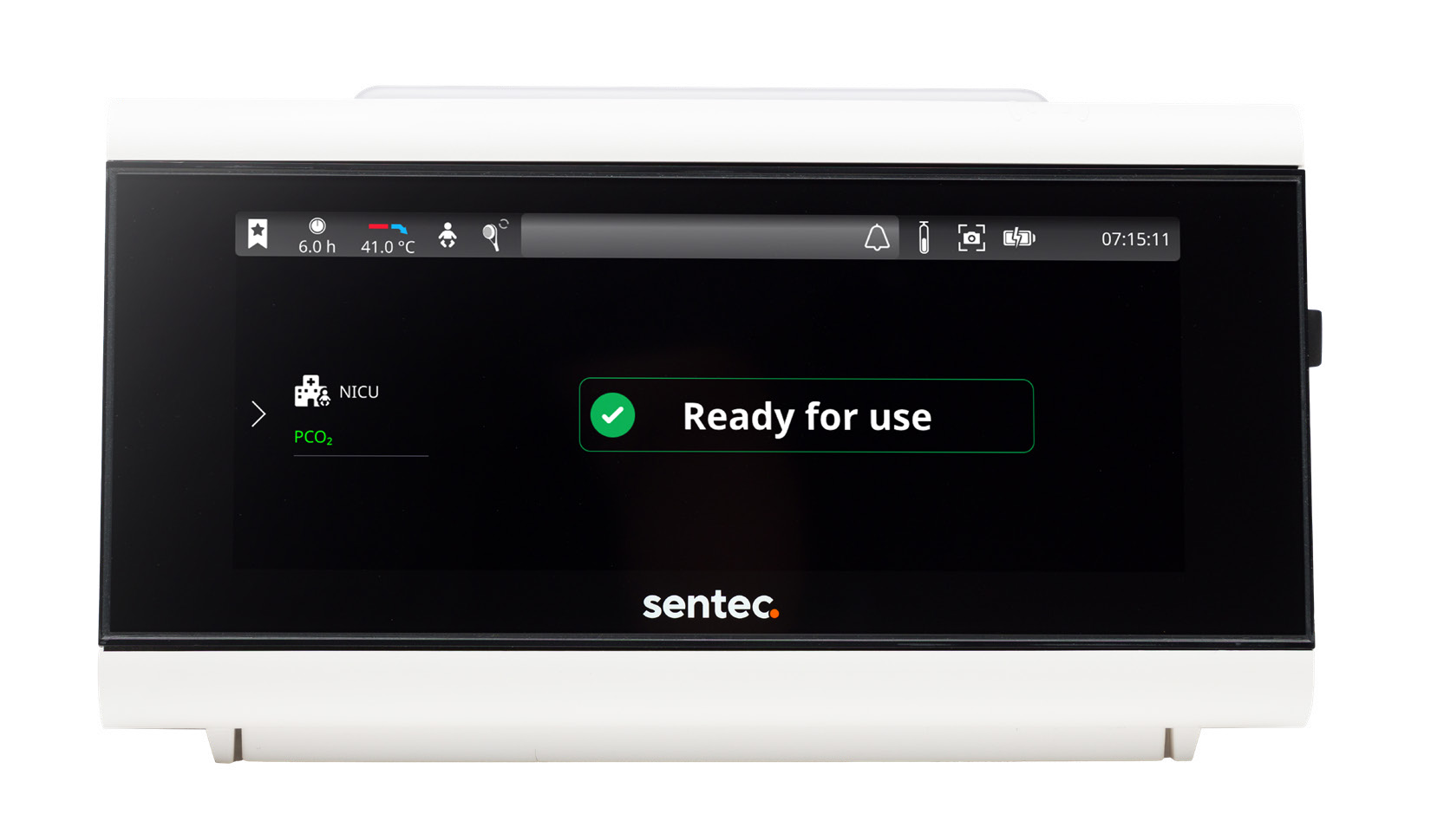

Транскутанный монитор газов крови: сенсор, нагрев и качество измерения

Что измеряет транскутанный монитор

Транскутанный монитор оценивает газовые показатели по диффузии газа через кожу в область установленного сенсора. В зависимости от системы доступны tcPCO₂, tcPO₂ и дополнительные оптические параметры. Обозначение tc указывает на способ получения сигнала. Это не анализ отобранной артериальной крови и не регистрация CO₂ в выдыхаемом воздухе: методы имеют разные измерительные пути и ограничения.

Преимущество подхода состоит в возможности непрерывного наблюдения за трендом без повторного получения каждой пробы крови. Но непрерывность сама по себе не делает значение абсолютным эквивалентом лабораторного результата. На сигнал влияют состояние кожи, локальная перфузия, контакт, температура и время после установки. Врач рассматривает показатель с учётом этих условий, а не только его числовой близости к ожидаемому диапазону.

Транскутанный CO₂ особенно полезно отличать от SpO₂. Пульсоксиметрия описывает насыщение гемоглобина кислородом, тогда как CO₂ связан с другой стороной газообмена. Наличие приемлемой SpO₂ не подтверждает нормальную вентиляцию и не проверяет исправность CO₂-канала. Комбинированный датчик объединяет несколько методов, но каждый из них требует собственного понимания качества.

Диффузия, локальный нагрев и измерительная мембрана

Газ проходит через кожу и мембрану сенсора, после чего преобразуется в измерительный сигнал. В распространённых конструкциях CO₂ оценивают с помощью электрохимической системы, связанной с изменением pH, а кислород — отдельным чувствительным элементом. Детали зависят от модели. Для пользователя важно, что мембрана и среда под ней являются частью измерительного тракта, а не только защитной оболочкой.

Локальный нагрев используется для организации условий измерения и влияет на кровоснабжение участка и диффузию. Температура выбирается в рамках разрешённой популяции, параметров и инструкции. Её нельзя рассматривать как свободный регулятор «качества сигнала»: увеличение нагрева связано с состоянием кожи и допустимым временем установки. Монитор должен поддерживать предусмотренные ограничения и информировать о необходимости обслуживания участка.

Срок нахождения сенсора на одном месте, температура и тип пациента образуют связанную конфигурацию. Если изменён возрастной профиль, нужно проверить соответствующие настройки, а не только цвет экрана. Одно и то же значение времени, перенесённое из взрослого режима в иной сценарий, не становится автоматически допустимым. Применяются инструкции именно установленной модели и сенсора.

Контакт с кожей и период стабилизации

Для корректной регистрации требуется предусмотренное сопряжение сенсора с кожей. Воздушный промежуток, неплотная фиксация или недостаток разрешённой контактной среды могут нарушить газовый путь. При этом датчик способен оставаться визуально закреплённым. Поэтому отсутствие падения сенсора не доказывает правильного контакта по всей рабочей поверхности.

После установки показание не обязано мгновенно отражать устойчивое состояние. Происходят прогрев, установление диффузионного равновесия и стабилизация измерительной системы. Временной участок сразу после наложения интерпретируют с учётом статуса готовности. Сопоставлять раннее переходное значение с артериальной пробой, взятой в иной момент, методически неверно.

Выбор места определяется инструкцией, доступностью фиксации и состоянием ткани. Отёк, повреждение, давление на участок и изменённая перфузия могут влиять на качество. Смена положения пациента также требует внимания: сенсор может оказаться под нагрузкой или кабель начнёт тянуть крепление. Удобство расположения провода не должно быть единственным критерием выбора места.

Калибровка, мембрана и расходные элементы

Калибровочная станция и контрольная газовая среда, если они предусмотрены конструкцией, задают известные условия для проверки или настройки сенсора. Успешная калибровка подтверждает определённую часть измерительного пути, но не проверяет будущий контакт с кожей пациента. Поэтому корректный результат в станции и нестабильность после установки могут одновременно быть правдой.

Мембрана имеет установленный ресурс и процедуру замены. Пузырь, загрязнение или высохшая среда под ней способны менять отклик. Подтверждение замены в меню должно соответствовать реальному действию; сброс счётчика без обслуживания разрушает прослеживаемость. Если система требует дополнительной проверки чувствительности, её не заменяют одним внешним осмотром.

Крепления, контактные материалы и газовые расходники выбирают по совместимости. Внешне похожая липкая площадка может не обеспечить требуемую геометрию контакта, а посторонний гель — не соответствовать инструкции. При внедрении считают не только число мониторов, но и доступность этих элементов. Отсутствие маленькой принадлежности может остановить работу исправного измерительного блока.

Сопоставление с газами крови и капнографией

Сравнение с артериальным исследованием требует согласованного времени и стабильных условий. Между взятием крови и фиксацией транскутанного значения состояние пациента может измениться. Кроме того, транскутанный тракт имеет собственную динамику. Одно расхождение не позволяет без анализа объявить неисправным любой из методов; проверяют также качество лабораторной пробы и её идентификацию.

Капнография измеряет CO₂ в дыхательном газе, обычно выделяя значение конца выдоха. Транскутанный монитор оценивает газ, прошедший через ткань. На разность влияют физиологические и технические факторы, поэтому эти показатели не обязаны совпадать. Особенно важно не устранять такую разность произвольной ручной поправкой, если она не предусмотрена валидированной процедурой.

tcPO₂ имеет собственные особенности связи с артериальным кислородом и локальным кровоснабжением. Нельзя переносить правила интерпретации CO₂ на кислородный канал только потому, что они находятся в одном датчике. В протоколе указывают измеряемый параметр точно, сохраняя префикс и единицы, чтобы при передаче данных он не превратился в лабораторный PaO₂ или PaCO₂.

Практический разбор: число растёт сразу после установки

Сенсор только установлен, и значение tcPCO₂ постепенно увеличивается. Если игнорировать статус стабилизации, можно ошибочно принять переходный процесс за быстрое ухудшение вентиляции. Сначала проверяют время наложения, состояние контакта, сообщения прибора и клиническую ситуацию. Техническая оценка не отменяет наблюдения за пациентом, но предотвращает интерпретацию непригодного участка как полноценного тренда.

Если стабилизация затянулась, рассматривают крепление, мембрану, контактную среду и разрешённость места. Повторное приклеивание без выяснения причины может лишь каждый раз начинать новый переходный процесс. Полезно документировать последовательность: калибровка, установка, появление статуса готовности и любые вмешательства. Тогда видно, относится ли изменение к пациенту или к обслуживанию сенсора.

В итоговом графике отмечают периоды установки и обслуживания. Непрерывная линия, соединяющая значения до и после смены места, может создавать ложную динамику. Система хранения должна сохранять такие события, чтобы врач, открывающий запись позднее, понимал разрыв условий.

Практический разбор: расхождение после поворота пациента

До изменения положения тренд был устойчивым, а после поворота показание меняется и появляются сообщения о контакте. Проверяют, не натянут ли кабель, не сместился ли сенсор и не оказался ли участок под давлением. Совпадение по времени делает техническую причину вероятной, но не доказывает её единственность: изменение положения может сопровождаться и физиологической динамикой.

Оператор восстанавливает предусмотренные условия согласно инструкции и отмечает событие. Если после этого сохраняется значимое расхождение с другими данными, специалист оценивает необходимость сопоставления с дополнительным методом. Нельзя просто заменить число последним «хорошим» значением или отключить тревогу ради ровного графика. Проблема качества должна оставаться видимой.

Для профилактики оценивают маршрут кабеля и организацию ухода. Крепление должно быть доступно для осмотра, а персонал — знать, что перемещение пациента может потребовать проверки участка. В таком случае техническая надёжность обеспечивается не только прибором, но и согласованными действиями команды.

Как выбрать систему и проверить внедрение

Определяют нужные параметры и пациентские группы, затем проверяют сенсоры и разрешённые места установки. Следующие критерии — управление температурой и временем, обслуживание мембраны, калибровка, тревоги и экспорт трендов. Для длительного наблюдения важны сохранение событий и понятное обозначение периодов непригодного сигнала. Наличие дополнительных цифр не должно усложнять различение измерительных методов.

На приёмке проходят полный цикл: подготовка сенсора, калибровка, проверка профиля, наложение по учебному сценарию, отметка события и выгрузка данных. Проверяют, как в системе отображаются потеря контакта, окончание времени и необходимость обслуживания. Для каждого сообщения должно быть понятно, какие действия относятся к пользователю, а какие требуют сервиса.

Результат внедрения — рабочая процедура с распределённой ответственностью. Медицинский персонал обеспечивает корректный участок и наблюдение, техническая служба — обслуживание и документирование вмешательств, ответственный специалист — клиническую интерпретацию. Транскутанный монитор приносит пользу, когда эти уровни соединены, а ограничения сигнала остаются понятными.

Частые вопросы

Транскутанный CO₂ полностью заменяет анализ крови?

Нет. Это другой путь измерения с локальными и временными ограничениями. Возможность использования и необходимость сопоставления определяются клинической задачей и качеством сигнала.

Почему число нельзя оценивать сразу после наложения?

Измерительной системе и участку требуется стабилизация. Ранний переходный процесс отличается от пригодного тренда, поэтому учитывают статус прибора и инструкцию.

Можно ли увеличить нагрев для улучшения показаний?

Температура связана с популяцией, параметром и допустимым временем контакта. Её выбирают только в предусмотренных пределах и по клиническому протоколу, а не как произвольную коррекцию.

Успешная калибровка исключает плохой контакт?

Нет. Калибровка проверяет сенсор в заданной среде, а контакт с кожей возникает позже. Эти этапы качества оцениваются отдельно.
