Минутная вентиляция не всегда равна расходу кислорода из баллона. На автономность влияют принцип работы аппарата, концентрация смеси, базовый поток, утечки и дополнительные потребители. Разбираем инженерную оценку газового запаса, её неопределённость и отличие от решения о готовности к транспортировке.
Три разных расхода
Минутная вентиляция характеризует дыхательный объём, проходящий за минуту по определению конкретного измерительного канала. Общий поток смеси через аппарат включает дополнительные составляющие. Расход кислорода из источника зависит от того, какая доля смеси формируется атмосферным воздухом и как газ используется внутри устройства.
У турбинного аппарата окружающий воздух может поступать независимо от баллона кислорода. В другой архитектуре газ высокого давления участвует в пневматической работе системы. Поэтому формулу одного производителя нельзя применять к любому транспортному вентилятору только из-за одинаковой уставки FiO₂.
| Величина | Что описывает | Типичная ошибка |
|---|---|---|
| Минутная вентиляция | Объём дыхательной смеси за минуту | Считать его полным расходом баллона |
| Расход источника O₂ | Газ, фактически забираемый из источника | Игнорировать технические составляющие |
| Общий поток смеси | Потоки кислорода и воздуха с учётом архитектуры | Приравнивать его только к выдохнутому объёму |
| Доступный запас | Количество газа, реально пригодное к использованию в заданных условиях | Использовать весь номинальный запас без ограничений |
От давления и объёма баллона к количеству газа
Для предварительной учебной оценки запас при близком к атмосферному выходном давлении связывают с водяной вместимостью баллона и давлением. В идеальной модели при одинаковой температуре количество газа пропорционально произведению абсолютного давления на внутренний объём. При высоких давлениях реальный газ и температурные условия вносят поправки.
Полезный запас между начальным и установленным конечным давлением приближённо оценивается как Vбалл × ΔP/Pопор. Разность давлений можно брать в одной согласованной шкале; для полной формулы состояний необходимо абсолютное давление. Числа на манометре, вместимость и единицы проверяют отдельно: бар, кПа и МПа нельзя смешивать.
Условный пример: баллон вместимостью 3 л, начальное давление 150 бар и выбранная исключительно для расчёта конечная граница 30 бар дают приблизительно 3 × (150 − 30) = 360 л газа при опорном давлении около 1 бар. Граница 30 бар не является рекомендацией: фактические ограничения задаются редуктором, аппаратом и принятой процедурой.
Время работы и чувствительность к расходу
При постоянном расходе учебная оценка времени равна доступному запасу, делённому на расход источника. Для условных 360 л при 6 л/мин получается 60 минут. Если расход увеличится до 9 л/мин, оценка сократится до 40 минут. Изменение расхода на 50% уменьшило время на треть, а не на половину.
| Условный доступный запас | Расход источника | Расчётное время | Что предполагается |
|---|---|---|---|
| 360 л | 4 л/мин | 90 мин | Расход постоянен |
| 360 л | 6 л/мин | 60 мин | Нет дополнительных потребителей |
| 360 л | 9 л/мин | 40 мин | Запас оценён корректно |
Такая таблица иллюстрирует зависимость и не определяет допустимую длительность перевозки. Планирование должно учитывать резерв, изменения состояния и задержки по принятому порядку. Нельзя уменьшать клинически необходимую концентрацию кислорода ради достижения красивого расчётного времени.
Что добавляет модель конкретного аппарата

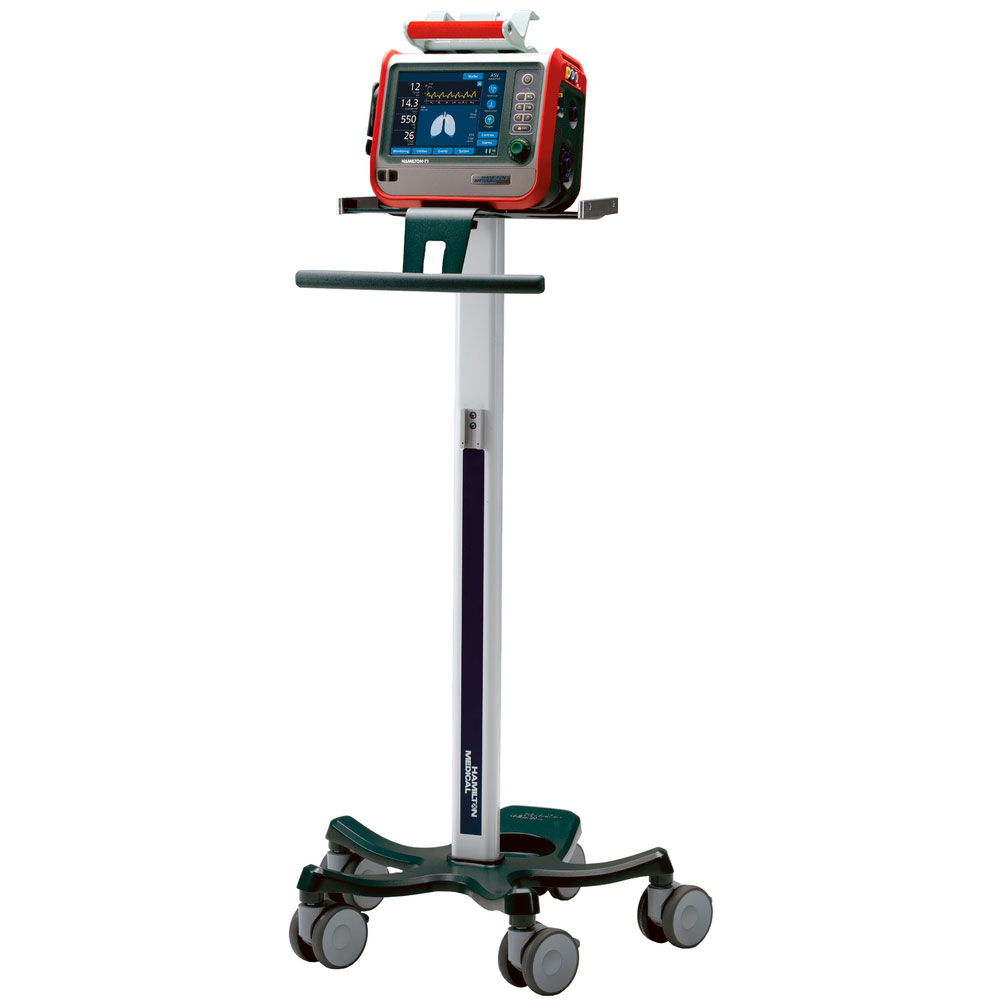

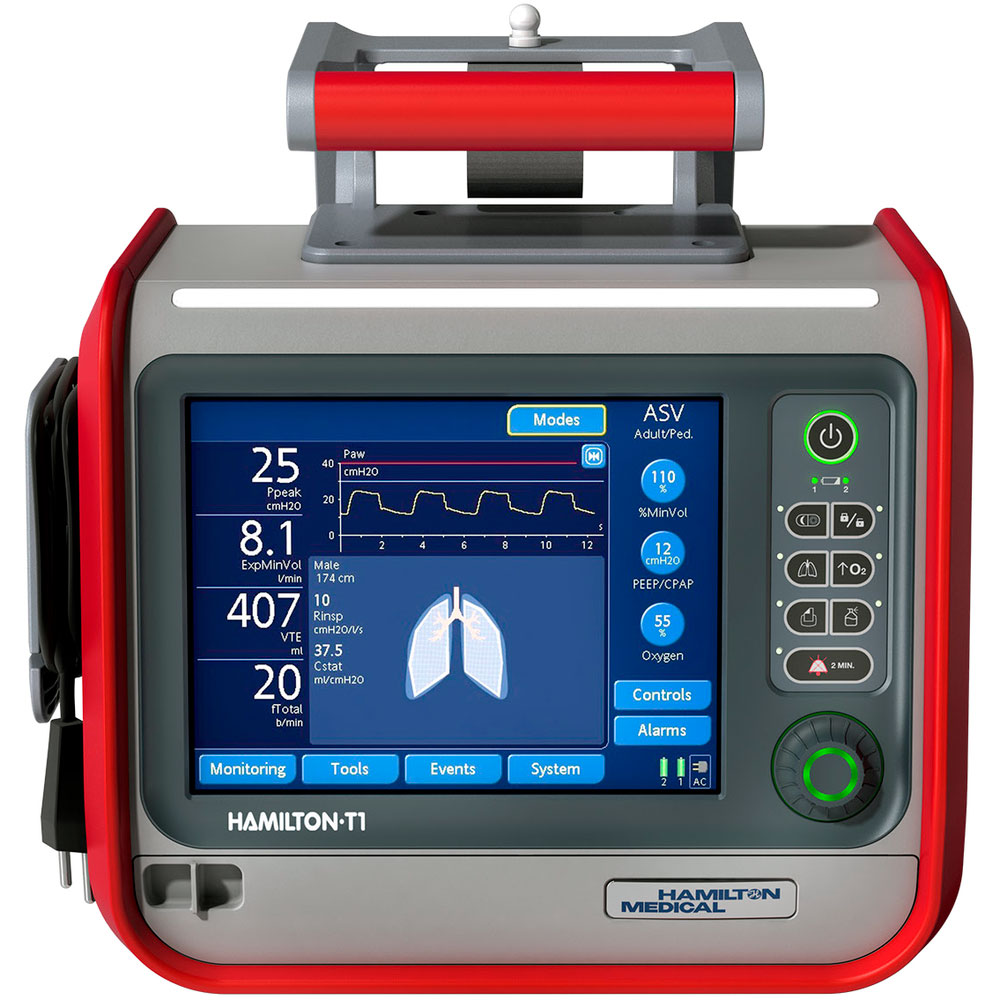

Hamilton Medical в своей методике оценки расхода учитывает концентрацию кислорода, экспираторный минутный объём, базовый поток и утечку; для отдельных групп предусмотрены дополнительные особенности. Производитель подчёркивает оценочный характер расчёта. Эти составляющие объясняют, почему одной минутной вентиляции недостаточно.
В инструкции Oxylog VE300 для оценки пневматической автономности используется расход газа из источника, отображаемый аппаратом. Отдельно объясняется, что такое значение может отличаться от ожидаемого минутного объёма вследствие условий представления газа. Это пример необходимости читать определение экранного показателя, а не объявлять различие ошибкой.
Если устройство предоставляет измеренный или рассчитанный расход O₂, необходимо знать его временное усреднение и ограничения. Показание после изменения режима может ещё отражать предшествующий интервал. Внешние потребители, подключённые к тому же источнику, могут не входить в оценку аппарата.
Учебная модель смешивания воздуха и кислорода
Для идеального смешивания чистого кислорода с воздухом доля потока из кислородного источника определяется балансом концентраций. При доле кислорода в воздухе примерно 0,21 и целевой доле смеси F получаем QO₂/Qсмеси = (F − 0,21)/(1 − 0,21). Формула описывает только смешивание и не включает техническое потребление, утечки или особенности конкретного вентилятора.
Если условный общий поток составляет 12 л/мин, а F = 0,50, расчётная кислородная составляющая равна 12 × 0,29/0,79 ≈ 4,4 л/мин. При F = 1 она равна всему потоку. Эти числа не являются назначением концентрации; они показывают, почему расход источника меняется нелинейно относительно привычной бытовой оценки «половина кислорода — половина баллона».
Для аппарата, использующего кислород дополнительно в пневматических процессах, такой упрощённый баланс может занижать расход. Для нестационарной утечки предположение о постоянном общем потоке также не выполняется. Формула полезна для понимания, а эксплуатационный расчёт выполняют по документации модели.
Разбор: расчёт совпал в начале, но запас закончился быстрее ожидаемого
В условном разборе исходная оценка сделана при стабильном стендовом расходе, а затем поток изменился. Причиной могут быть другой режим, утечка или подключение дополнительного потребителя. Прежнее время нельзя продолжать использовать как неизменный таймер: оно было условным прогнозом при конкретном расходе.
Для анализа восстанавливают последовательность изменений, давление источника, показания расхода и состав подключённых устройств. Средний расход за весь период можно оценить по изменению количества газа и времени, но такая ретроспективная оценка не покажет точную минуту возникновения дополнительной нагрузки.
Разбор: кислорода достаточно, но автономность ограничена питанием
Газовый запас и электрическая автономность независимы. У турбинного аппарата наличие кислорода не гарантирует работу после исчерпания батареи. Уровень заряда также не равен фиксированному времени: нагрузка, состояние аккумулятора и условия эксплуатации влияют на доступную длительность.
Поэтому готовность системы оценивают по наиболее ограничивающему ресурсу. Если условный газовый прогноз составляет 80 минут, а подтверждённая для текущих условий электрическая оценка — 50, система не становится автономной на 80 минут. Дополнительные приборы имеют собственные батареи и могут ограничить всю конфигурацию ещё раньше.
Температура и давление: почему манометр не является счётчиком литров
В замкнутом жёстком объёме давление зависит от температуры. После изменения температурных условий показание может измениться без соответствующего расходования газа. При быстром отборе также возможны тепловые переходные процессы. Поэтому сравнение двух давлений требует понимания условий, особенно если по нему вычисляют небольшой израсходованный объём.
Для точной оценки применяют данные поставщика и предусмотренные методы. Пример идеального газа служит объяснением зависимости, а не заменой характеристик баллона и редуктора. Нельзя самостоятельно испытывать сосуд высокого давления или изменять соединения вне установленных правил эксплуатации.
Расход меняется: расчёт по этапам
Если условия неодинаковы на протяжении всего периода, удобнее складывать потребление по этапам: Vпотр = Q₁t₁ + Q₂t₂ + … . В условном примере первые 20 минут расход составляет 4 л/мин, следующие 30 минут — 7 л/мин. Суммарно получается 80 + 210 = 290 л. Использование только начальных 4 л/мин на все 50 минут дало бы 200 л и недооценило потребность на 90 л.
При этом заранее предсказать все изменения невозможно. Разбиение на этапы помогает сделать предположения явными, но не отменяет резерв. Включают весь период зависимости от автономного источника: подготовку, ожидание, перемещение, обследование и передачу. Время движения автомобиля или каталка от двери до двери часто представляет лишь часть этого интервала.
Диапазон оценки вместо ложной точности
Пусть доступный запас в учебной задаче оценивается между 330 и 360 л, а расход — между 5 и 7 л/мин. Сочетание меньшего запаса с большим расходом даёт около 47 минут; обратное сочетание — 72 минуты. Среднее красивое число не заменяет понимание этого диапазона. Он не является статистическим доверительным интервалом: это проверка чувствительности к выбранным границам.
Для реальной системы границы получают из измерений, характеристик оборудования и принятой методики. Нельзя самостоятельно объявлять нижнюю расчётную оценку достаточным запасом для поездки. Она лишь показывает, насколько результат зависит от исходных предположений. Если неопределённость велика, требуется более надёжная информация и предусмотренное резервирование, а не округление в удобную сторону.
В итоговой записи полезно разделить измеренное, принятое по документации и предположенное. Например, текущее давление может быть наблюдением, предел входного давления — паспортным требованием, а будущий расход — прогнозом. Такое разделение делает расчёт проверяемым другим специалистом.
Что должно быть в расчётном листе
| Исходные данные | Что важно записать | Зачем |
|---|---|---|
| Источник | Вместимость, давление, единицы и применимая нижняя граница | Определить доступный запас |
| Аппарат | Модель, режим и метод оценки расхода | Учесть архитектуру |
| Потребители | Все подключения к общему источнику | Не потерять дополнительный расход |
| Время | Полный период зависимости от автономных ресурсов | Не ограничиться временем движения |
| Резерв | Требования принятой процедуры и доступные резервные средства | Учесть неопределённость и задержки |
| Питание | Состояние батарей и внешних источников всех приборов | Оценить систему целиком |
Инженерный расчёт делает ограничения явными. Он полезен, когда каждое число связано с источником и условиями, а результат сформулирован как условная оценка. Решение о транспортировке принимает ответственная команда с учётом состояния пациента и эксплуатационных требований, а не по одной дроби «литры разделить на минуты».
