Что такое тренажёр сосудистого доступа
Тренажёр сосудистого доступа — учебная модель для отработки поиска сосудистой структуры, координации инструмента и выполнения разрешённых этапов установки доступа. Это может быть рука для периферической венепункции, ультразвуковой блок, модель области центрального доступа или специализированная система для определённого навыка. Разные конструкции нельзя считать взаимозаменяемыми только потому, что в каждой есть канал с жидкостью.
Основная ценность тренажёра — возможность повторять действие и анализировать ошибку без риска для пациента. При этом модель воспроизводит ограниченный набор анатомических и механических свойств. Она не создаёт все клинические последствия пункции и не заменяет обучение по утверждённой программе с последующей практикой под руководством специалиста.
Анатомические ориентиры и тип доступа
Для периферической модели важны положение поверхностных каналов, их пальпируемость, подвижность и характер сопротивления кожи. Для центрального доступа необходимы отношения сосудов с костными и мягкотканными ориентирами. Для ультразвукового обучения требуется не только внешняя форма, но и подходящая акустическая картина. Один и тот же корпус может иметь разные сменные вставки с различной задачей.
Учебный канал может имитировать вену или артерию с помощью цвета жидкости, давления и пульсации. Но цвет является условной подсказкой, а не универсальным диагностическим критерием. В клинической работе признаки оцениваются комплексно. Поэтому преподаватель должен объяснять, какие свойства модели намеренно упрощены и какие выводы по ним допустимы только внутри упражнения.
Вариативность глубины, диаметра и взаимного расположения структур помогает избежать запоминания одной точки. Если все попытки выполняются по видимым следам прежних проколов, задача перестаёт проверять поиск и ориентацию. Состояние вставки и порядок смены участков становятся частью методики, а не только обслуживания.
| Тип тренажёра | Основная задача | Характерная граница |
|---|---|---|
| Рука для венепункции | Пальпация и работа с поверхностным каналом | Ограниченная анатомическая вариабельность |
| Ультразвуковой блок | Связь изображения, датчика и иглы | Не воспроизводит всю область доступа |

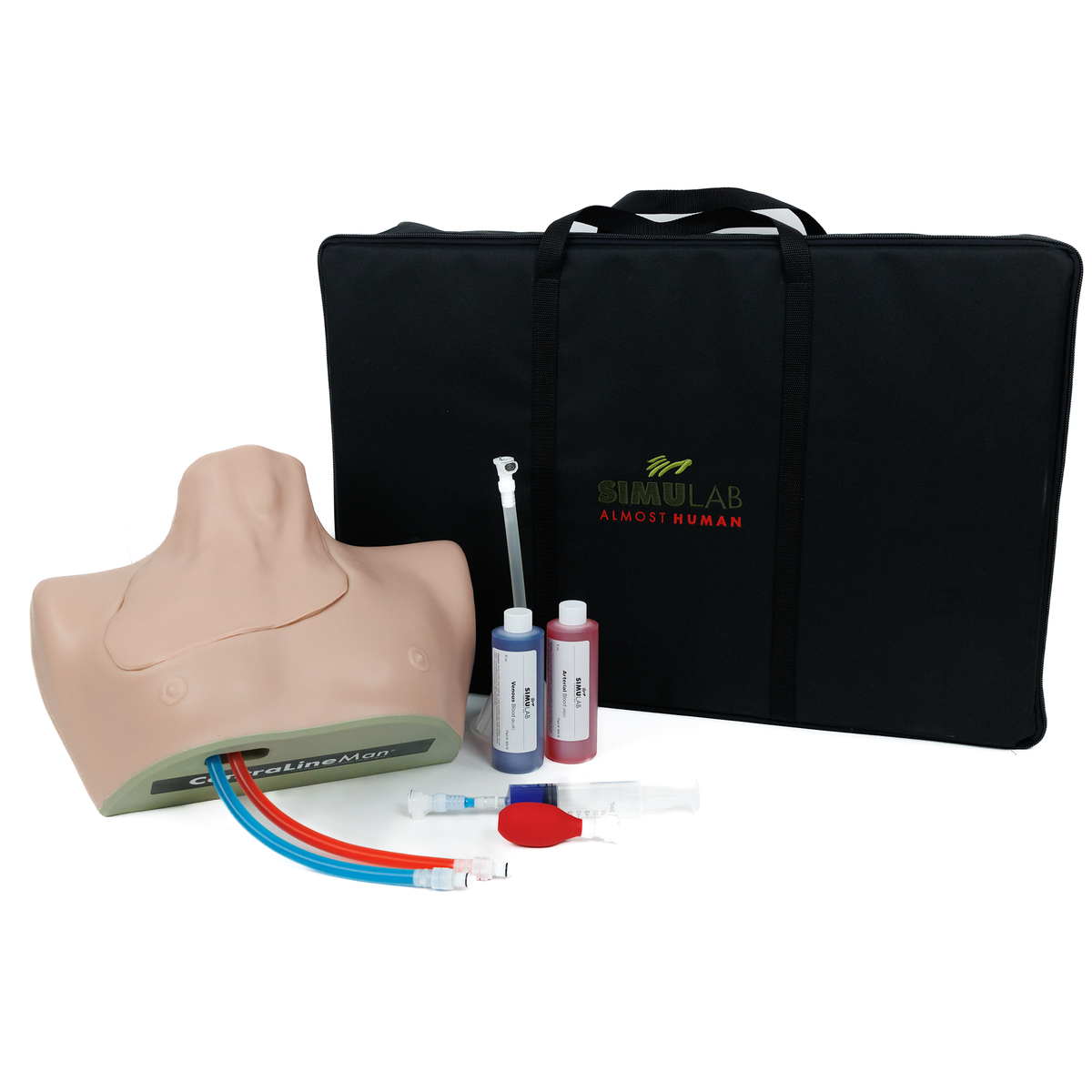

| Торс центрального доступа | Ориентиры и пространственные отношения | Модель тканей и сосудов остаётся упрощённой |
| Система с пульсацией | Различение заданных динамических признаков | Учебный импульс не равен полноценной гемодинамике |
| Полный процедурный модуль | Последовательность нескольких этапов | Не все осложнения моделируются физически |
| Сменная сложная вставка | Вариативность и повышение трудности | Нужны отдельные критерии и исходная настройка |
Ультразвуковая совместимость
Для реального ультразвукового сканирования материал должен обеспечивать подходящее распространение сигнала и контраст структур. Важны не только видимость сосуда, но и различимость соседних ориентиров, акустические тени и артефакты. Производитель может рекомендовать определённые датчики и диапазоны работы. Случайный силиконовый макет не обязательно пригоден для ультразвукового обучения.
Изображение инструмента зависит от его положения относительно плоскости и свойств поверхности. Яркая точка или линия не всегда соответствует кончику. Это одна из важных учебных задач: связать пространственное положение с видимым сигналом и не делать вывод только по наличию яркого фрагмента. Фантом должен позволять проверять результат в пределах конструкции.
Повторные проколы меняют изображение. Каналы, воздух и повреждения материала могут создавать дополнительные отражения. Если их принять за нормальную анатомию, обучение станет вводить в заблуждение. Перед занятием проверяют качество контрольного изображения и исключают участки, которые уже не соответствуют задаче.
Жидкостный контур и обратная связь
Резервуар, трубки и сосудистые каналы создают возврат учебной жидкости при попадании в предусмотренную структуру. Высота резервуара, заполнение и наличие воздуха влияют на поведение системы. Поэтому одинаковая механическая попытка может давать разный видимый результат при разной подготовке. Настройку выполняют по руководству конкретной модели.
Отсутствие возврата не всегда означает промах: возможны перегиб, недостаточное заполнение или неисправность канала. И наоборот, появление жидкости не подтверждает автоматически все этапы корректного доступа. Учебная оценка должна учитывать положение инструмента и цель задания, а не один эффект.
Если предусмотрены отдельные контуры с разными свойствами, их маркировка и соединение должны быть проверены до занятия. Перепутанные линии меняют смысл обратной связи. Для учебных жидкостей используют разрешённый состав; бытовые красители и растворы могут оставлять следы, менять вязкость и повреждать материал.
Пункция и полный процедурный цикл — разные возможности
Часть моделей рассчитана только на введение иглы. Другие допускают дополнительные этапы с проводником, расширителем или катетером. Разрешение на прокол не означает разрешение на проведение всего набора. Некоторые действия могут разрушать вставку или повреждать скрытые элементы, если они не предусмотрены конструкцией.
При выборе составляют точный перечень учебных этапов. Для каждого выясняют, выполняется ли он физически, имитируется словесно или оценивается на другой станции. Это предотвращает ситуацию, когда приобретённая модель подходит для первой минуты упражнения, но не поддерживает основную задачу курса.
Острые принадлежности, даже учебные, требуют организованного обращения. Использованные иглы и повреждённые инструменты не оставляют в материале. Учебный набор маркируют и отделяют от клинического. Манекен не устраняет риск укола для участника или преподавателя.
| Критерий выбора | Что уточнить | Практическая проверка |
|---|---|---|
| Анатомическая область | Периферический или центральный доступ | Нужные ориентиры и положение тела |
| Метод наведения | Пальпация, ультразвук или оба способа | Работа с фактическим датчиком и инструментом |
| Глубина процедуры | Только пункция или последовательные этапы | Разрешённые принадлежности и полный цикл |
| Обратная связь | Жидкость, пульсация, изображение или датчики | Контрольная попытка и разбор неоднозначностей |
| Ресурс | Сменные ткани и сосудистые элементы | Критерии износа и процедура замены |
| Подготовка | Заполнение, удаление воздуха и очистка | Время оборота между группами |
Как оценивать навык содержательно
Оценку разделяют на подготовку, ориентацию, взаимодействие с инструментом и подтверждение результата. Если считать только число успешных попаданий, можно пропустить неустойчивую технику и случайное достижение цели. Важны объяснение наблюдаемых признаков и способность заметить несоответствие ожидаемому.
Для ультразвукового задания отдельно оценивают получение изображения и контроль инструмента. Участник может хорошо видеть сосуд, но терять рабочий конец, либо удерживать иглу в плоскости, но неверно выбрать структуру. Эти трудности требуют разных упражнений. Общий балл без детализации не помогает преподавателю.
Повторение следует сочетать с вариативностью. После освоения одного участка меняют конфигурацию или вставку в пределах программы. Если результат сохраняется, это лучше подтверждает понимание задачи, чем много одинаковых проколов в уже размеченной зоне. При этом сложность меняют последовательно, чтобы причина затруднения оставалась понятной.
Стерильная организация как отдельный учебный компонент
Физический тренажёр позволяет отрабатывать расположение принадлежностей, последовательность подготовки и работу в ограниченном поле. Эти действия часто не регистрируются электроникой, но важны для профессиональной подготовки. Их оценивают наблюдением по утверждённому чек-листу, не считая автоматический отчёт исчерпывающим.
Учебная чистота и клиническая стерильность — разные понятия. Модель может быть очищена для безопасного занятия, но не предназначена для стерилизации клиническими методами. Необходимо объяснять участникам условности среды и не формировать неверные представления о допустимой обработке реального оборудования.
В сценарии заранее определяют, какие упаковки и материалы учебные, какие действия выполняются полностью, а какие обозначаются. Это позволяет сохранить смысл последовательности без ненужного расхода и без смешения учебного и клинического назначения.
Износ, очистка и стабильность условий
Материал может частично закрывать следы прокола, но это не означает неограниченного ресурса. Каналы увеличиваются, меняется сопротивление и появляются утечки. Оценка состояния должна учитывать качество изображения и механического взаимодействия, а не только внешний вид поверхности.
После занятия систему очищают, освобождают от жидкости и готовят к хранению так, как указано изготовителем. Для некоторых материалов важны защита от высыхания и температуры, для других — полное удаление влаги. Универсального способа для всех фантомов нет. Неподходящее средство может необратимо изменить акустические свойства.
Регулярный контроль одной эталонной попытки преподавателем помогает заметить изменение модели. Если сложность постепенно уменьшилась из-за износа, результаты разных групп уже несопоставимы. Журнал замены вставок позволяет учитывать это при анализе обучения.
| Наблюдение | Возможная причина | Что проверить |
|---|---|---|
| Жидкость не возвращается при ожидаемом положении | Воздух, перегиб или неполное заполнение | Подготовку контура и контрольную пробу |
| На УЗИ появились новые яркие линии | Следы проколов или включения воздуха | Состояние материала и заполнение |
| Игла проходит слишком легко | Износ или готовый канал | Смену участка и ресурс вставки |
| Результат зависит от высоты резервуара | Изменение гидростатических условий | Штатную установку жидкостной системы |
| Участник успешен только на знакомой точке | Запоминание места | Новую конфигурацию без видимых подсказок |
Разбор: яркий сигнал принят за кончик инструмента
На учебном изображении была видна яркая структура, и участник счёл её рабочим концом. Проверка положения показала, что наблюдалась другая часть инструмента. Разбор должен связывать движение, плоскость сканирования и изменение сигнала, а не ограничиваться фразой «смотрите внимательнее».
Повторное упражнение строят вокруг распознавания того, какая часть инструмента отображается. Цель — осознанный контроль пространственного отношения, а не быстрое попадание в канал. Для этого нужен пригодный материал и исправный ультразвуковой тракт.
Разбор: серия успешных попыток оказалась следствием износа
После многих занятий на вставке сформировался заметный путь. Новые участники легко попадали в канал, ориентируясь по поверхности. Статистика выглядела хорошей, но не отражала самостоятельный поиск. Вставку заменили, а методику дополнили сменой участков и проверкой состояния перед оценкой.
Этот случай показывает, почему расходные элементы относятся к качеству обучения. Экономия на изношенном блоке может сделать результат недостоверным даже при исправном сканере и подготовленном преподавателе.
Частые вопросы
Подходит ли любая рука для обучения под УЗ-контролем? Нет. Для этого материал и анатомия должны быть рассчитаны на ультразвуковую визуализацию.
Можно ли проводить катетер через модель для венепункции? Только если изготовитель прямо допускает соответствующий этап и принадлежности. Возможность введения иглы не подтверждает полный процедурный цикл.
Почему нужны разные вставки? Они обеспечивают вариативность, разные уровни трудности и восстановление исходных свойств после износа.
Означает ли возврат жидкости правильное выполнение? Он подтверждает определённое событие в учебном контуре, но не оценивает всю последовательность и контроль результата.
Какой критерий приёмки самый полезный? Выполнение вашего учебного задания с фактическими инструментами, проверка обратной связи, очистка и подготовка следующей попытки в штатных условиях.
