Задача ультранизкотемпературного хранения

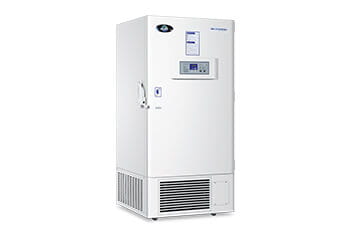

Ультранизкотемпературный морозильник, часто обозначаемый ULT, создаёт низкотемпературную среду для хранения совместимых биологических образцов и материалов. Он отличается от обычного лабораторного морозильника рабочим диапазоном, теплоизоляцией, холодильной системой и требованиями к эксплуатации. Сам факт достижения низкой температуры не определяет сохранность любого аналита: режим хранения выбирают по свойствам материала и подтверждённой методике.
Замораживание, длительное хранение и размораживание являются разными стадиями. ULT-камера может поддерживать материал после подготовки, но не обязательно обеспечивает управляемую скорость первичного замораживания. Если процесс требует определённой температурной траектории, используют соответствующее оборудование и протокол. Перенос тёплой большой загрузки в камеру хранения способен повлиять на уже находящиеся внутри образцы.
Выбор системы начинается с перечня проб, тары, количества циклов доступа и требований к прослеживаемости. Номинальный объём показывает размер камеры, но не количество реально размещаемых криопробирок. Стеллажи, коробки, зазоры, внутренние двери и ограничения укладки определяют полезную вместимость. Важна возможность быстро найти нужный образец, не согревая соседние.
Холодильная система и теплоизоляция
Для получения ультранизких температур применяются различные холодильные архитектуры, включая каскадные и другие специализированные системы. В каскадном решении ступени работают совместно, обеспечивая необходимый температурный перепад. Отказ одного критического элемента может ограничить работу всей системы. Поэтому термин «два компрессора» нельзя автоматически понимать как полное резервирование: нужно выяснить функциональную схему.
В системах с независимыми охлаждающими контурами степень сохранения условий при отказе одного контура зависит от конструкции и заявленных характеристик. Необходимо понимать, какая температура и на какой нагрузке поддерживается в аварийном режиме. Название технологии не заменяет данных испытания. Для учреждения полезно рассматривать доступное время реакции, а не только количество агрегатов.
Теплоизоляция, включая вакуумные панели в некоторых моделях, уменьшает теплоприток. Уплотнения, внутренние дверцы и состояние корпуса также влияют на потери. Повреждение теплоизоляционного элемента может быть неочевидным внешне. Поэтому любые сверления, монтаж посторонних креплений или изменение корпуса недопустимы без разрешённой процедуры. Сервисный доступ и воздушные зазоры вокруг конденсатора сохраняют по инструкции.
| Элемент | Назначение | Проверяемое свойство |
|---|---|---|
| Холодильный контур | Отвод тепла | Схема и аварийное поведение |
| Теплоизоляция | Ограничение теплопритока | Целостность и условия корпуса |
| Внутренние двери | Снижение потерь при доступе | Удобство и закрывание |
| Регулятор | Поддержание режима | Датчик и логика управления |
| Независимый монитор | Дополнительное наблюдение | Отдельное питание и тревога |
Температура воздуха и температура образца
Воздух камеры быстро реагирует на открывание, тогда как замороженные образцы обладают тепловой инерцией. По этой причине кратковременный скачок воздушного датчика не равен такому же изменению температуры каждого образца. Обратная ситуация тоже важна: восстановившийся воздух не доказывает, что новая массивная загрузка уже охладилась до требуемого уровня. Интерпретация зависит от места и типа датчика.
Температурная карта показывает распределение в заданной конфигурации. На неё влияют заполнение, положение стеллажей, частота доступа и рабочая температура помещения. Проверка пустой камеры не описывает все условия полностью загруженного хранилища. Для контроля выбирают точки и модель нагрузки, соответствующие реальному риску, а не только удобные места для размещения регистратора.
Независимый мониторинг полезен, потому что отделяет наблюдение от основного регулятора. Но его собственное питание, связь, датчик и тревожная цепочка тоже должны быть работоспособны. Два дисплея, использующие один и тот же измерительный источник, не обеспечивают независимости. При приёмке проверяют, какие отказы способен обнаружить каждый канал.
Загрузка, инвентаризация и доступ
Коробки и стеллажи организуют по адресной системе. Доступ к пробе должен начинаться с поиска в учётной записи, а не с перебора содержимого при открытой двери. Для каждой единицы хранения полезны уникальный идентификатор, место, тип материала и история перемещений. Штрихкод помогает только при сохранённой читаемости и корректной связи с записью.
Новые материалы вводят с учётом допустимой нагрузки и теплового воздействия. Большая партия, тёплая тара или длительная раскладка могут вызвать отклонение. Частота открываний влияет на энергопотребление, образование инея и температурные условия. Поэтому вместимость следует рассматривать вместе с планом доступа: камера архива и камера ежедневной выдачи могут требовать разной организации.
Иней на уплотнениях и внутренних деталях способен затруднять закрывание и ухудшать условия. Его удаление выполняют разрешённым способом; механическое повреждение уплотнения или поверхностей создаёт новую проблему. Плановая разморозка требует заранее подготовленного маршрута образцов. Перекладывание в случайную незаполненную камеру без проверки её пригодности не обеспечивает сохранность автоматически.
Тревоги, резерв и действия при отклонении
Порог тревоги и задержка должны соответствовать материалу и динамике системы. Слишком частые незначимые сигналы приводят к привычке игнорировать уведомления, а чрезмерная задержка уменьшает время для реакции. Настройка требует оценки обычных открываний и возможных отказов. Порог не следует менять только ради прекращения неудобных сообщений.
Аварийная цепочка включает обнаружение, передачу, получение человеком и действие. Уведомление на телефон полезно при наличии ответственного дежурного и резервного контакта. Проверяют отказ сети, отключение питания, разряд батареи регистратора и восстановление связи. Журнал отправки не подтверждает, что сотрудник действительно получил сигнал и имеет доступ к помещению.
Резервное питание и резервное хранение решают разные задачи. Источник питания должен соответствовать пусковым и рабочим характеристикам оборудования, а его автономность оценивают под нагрузкой. Резервная камера должна иметь свободную подтверждённую ёмкость и подходящие условия. Газовые аварийные системы, если предусмотрены, требуют отдельной оценки безопасности, вентиляции и расходного запаса.
| Риск | Почему обычного сигнала мало | Что организовать |
|---|---|---|
| Пропадание питания | Связь тоже может исчезнуть | Резерв мониторинга |
| Ночная тревога | Нет сотрудника у камеры | Дежурный маршрут |
| Отказ холодильного контура | Не всякая схема резервирована | План переноса |
| Заполненный резерв | Некуда переместить пробы | Учёт свободной ёмкости |
| Обрыв сети | Данные остаются локально | Проверку восстановления |
Практический разбор: ночная тревога после вечерней загрузки
После размещения новой партии камера долго не возвращается к обычному показанию и ночью выдаёт тревогу. Сначала выясняют объём и температуру новой загрузки, длительность открывания, закрытие внутренних дверей и состояние уплотнения. Возможна нормальная, но недопустимая для процесса тепловая нагрузка; возможна и неисправность. Эти причины нельзя отличить по одному текущему числу.
Сопоставляют историю основного и независимого датчиков, температуру помещения и события питания. Если требуется перенос, используют заранее согласованный план, сохраняя идентификаторы и время. Оценку пригодности образцов выполняют по их требованиям, а не по универсальному утверждению «всё ещё было заморожено». Разные аналиты и материалы по-разному реагируют на температурную историю.
После восстановления работы анализируют причину: слишком большая партия, ошибка размещения, недостаточный теплоотвод или технический отказ. Рабочая процедура должна получить конкретное изменение — ограничение партии, проверку дверей, улучшение регистрации или обслуживание. Просто сбросить тревогу недостаточно, если тот же сценарий повторится при следующей поставке образцов.
Критерии выбора и проверка на месте
Сравнивают рабочий диапазон и распределение температуры, полезную вместимость в выбранной таре, восстановление после доступа, аварийное поведение, мониторинг и сервис. Дополнительно учитывают тепловыделение, шум, требования помещения и энергопотребление в сопоставимых условиях. Минимальная паспортная температура не должна становиться единственным критерием: процессу нужны стабильность и управляемая история хранения.
Приёмка включает размещение, питание, зазоры, карту загрузки и испытание уведомлений. Проверяют работу после восстановления электроснабжения и передачу данных при отсутствии сети. Для заявленного резервирования выясняют реальные границы функции. Документы должны описывать не только обычный режим, но и действия персонала при отклонении.
В дальнейшем полезно анализировать тенденции: увеличившееся время восстановления, рост продолжительности работы компрессора, изменение температуры помещения и частые тревоги. Эти признаки сами по себе не устанавливают диагноз неисправности, но помогают своевременно организовать оценку. Для ценного биоматериала профилактическая организация хранения часто важнее способности аппарата достигать ещё более низкой уставки.
| Показатель | Условия сравнения | Практический смысл |
|---|---|---|
| Восстановление | Одинаковая загрузка и доступ | Устойчивость рабочего потока |
| Вместимость | Одинаковые коробки и стеллажи | Реальное число проб |
| Энергопотребление | Сопоставимое помещение | Инженерная нагрузка |
| Тревоги | Полная цепочка уведомления | Время реакции |
| Температурная карта | Рабочая конфигурация | Допустимые места хранения |
Температурное отклонение и решение по образцам
Техническая тревога и решение о пригодности материала относятся к разным уровням. Инженер устанавливает историю и причину отклонения, а ответственный за материал сопоставляет эту историю с требованиями его хранения. Один и тот же эпизод может иметь разные последствия для разных аналитов. Поэтому универсальное правило «после такой температуры всё выбросить» или «всё сохранить» не подходит.
Для обоснованной оценки нужны начало и окончание события, максимальное отклонение, место датчика, состояние загрузки и выполненные действия. Если часть данных потеряна, неопределённость следует учитывать явно. Отсутствие записи нельзя заменять предположением, что температура оставалась допустимой. Система мониторинга должна быть спроектирована так, чтобы именно эти сведения сохранялись при вероятных отказах.
Частые вопросы
Два компрессора означают резервирование?
Не обязательно. В каскадной системе они могут выполнять разные необходимые ступени. Проверяют функциональную схему и заявленный режим при отказе.
Можно ли оценивать образцы по температуре воздуха?
Воздушный датчик даёт важную информацию, но образцы обладают иной тепловой инерцией. Оценка зависит от тары, массы и истории условий.
ULT заменяет программируемое замораживание?
Нет. Поддержание низкой температуры не равно управлению скоростью охлаждения. При необходимости заданной траектории требуется соответствующий процесс.
Достаточно ли SMS-тревоги?
Нужны также получатель, доступ к оборудованию, резервная связь и план действия. Сам факт отправки сообщения не гарантирует сохранность материала.
