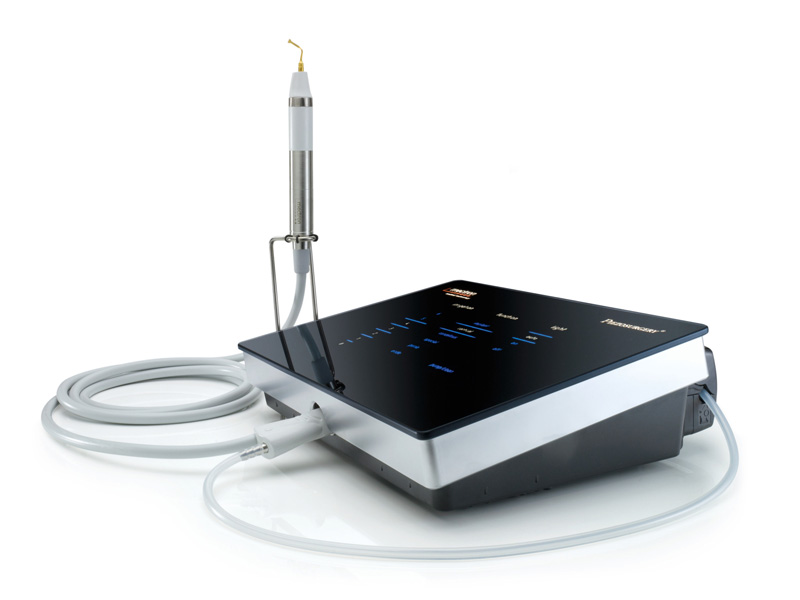

Ультразвуковой хирургический аппарат: устройство, разновидности и критерии выбора

Что такое ультразвуковой хирургический аппарат

Ультразвуковой хирургический аппарат преобразует электрическую энергию в механические колебания рабочего инструмента. Воздействие на ткань формируется на его конце, а не распространяется в виде диагностического ультразвукового изображения. Внешне похожие консоли могут принадлежать принципиально разным системам: для работы с костью, диссекции мягких тканей или ультразвуковой аспирации. Их нельзя считать взаимозаменяемыми только из-за слова «ультразвуковой».

Ключевой вопрос при выборе — какой инструмент должен выполнять конкретную задачу и в каких условиях. Требования к траектории доступа, форме наконечника, ирригации, аспирации и обработке определяют состав системы раньше, чем паспортная мощность. Универсального режима для всех тканей и наконечников не существует: рабочие параметры устанавливаются в пределах назначения конкретного изделия.

Эта техника относится к хирургическим энергетическим инструментам, однако отличается от высокочастотной электрохирургии. Ультразвуковой преобразователь вызывает механическое движение, а электрохирургический генератор формирует электрическое воздействие в соответствующей цепи. В комбинированных инструментах могут объединяться технологии, поэтому название платформы ещё не описывает все механизмы её работы.

Генератор, преобразователь и рабочая часть

Генератор формирует сигнал для преобразователя и управляет подводимой энергией. В пьезоэлектрических системах преобразователь меняет размеры под действием электрического поля; конструкция передаёт эти колебания на рабочий элемент. В других ультразвуковых аспираторах применяется магнитострикционный преобразователь. Архитектуру, охлаждение и совместимые наконечники поэтому проверяют для конкретной модели. Длина, материал, геометрия и соединение наконечника влияют на поведение всей механической системы. Несовместимая насадка способна нарушить работу даже тогда, когда её удаётся физически закрепить.

Контроль генератора может учитывать состояние инструмента и нагрузку, но состав обратной связи различается. Наличие автоматической настройки не означает, что аппарат распознаёт любую клиническую ситуацию. Необходимо понимать, какие именно отклонения он обнаруживает, какие сообщения выдаёт и какие проверки остаются обязанностью пользователя.

В части систем ирригационный насос встроен в консоль; в других жидкостный контур организован отдельно. Подача жидкости обеспечивает предусмотренные условия работы наконечника и удаления продуктов воздействия. Аспирация, если она имеется, представляет самостоятельный тракт. Трубки, клапаны, ёмкости и фильтры должны соответствовать конкретному назначению, а не подбираться только по наружному диаметру соединения.

Кабель, педаль, аккумуляторный блок и зарядное устройство относятся к функциональному комплекту. Например, беспроводная рукоятка уменьшает число проводов в рабочей зоне, но добавляет вопросы готовности батареи, обработки её компонентов и числа доступных комплектов. Отсутствие внешнего кабеля не делает систему независимой от обслуживания.

Какие технологии скрываются под общим названием

Почему мощность не определяет пригодность системы

Потребляемая электрическая мощность характеризует нагрузку на сеть, а не непосредственно воздействие рабочего конца. Выходной параметр генератора также не равен количеству энергии, которое поступит в ткань при любых условиях. Между ними находятся преобразователь, соединения, насадка, её контакт и нагрузка. Поэтому сравнение двух аппаратов по одной цифре в ваттах технически неполно.

Частота колебаний не является самостоятельной шкалой качества. Она связана с конструкцией и назначением системы. Амплитуда движения, форма рабочей поверхности, ориентация относительно ткани и условия охлаждения определяют иной набор свойств. Если изготовители описывают параметры разными способами, сначала нужно выяснить, что измеряется, и только затем составлять сравнительную таблицу.

Надпись о селективном воздействии не должна трактоваться как абсолютная защита соседних структур. У инструмента сохраняются механические и тепловые ограничения. Реальные условия зависят от длительности активации, контакта, нагрузки и предусмотренной ирригации. Общая статья не заменяет обучение работе с конкретным наконечником и его инструкцию.

Что включить в техническое задание

Практический разбор: одинаковые ватты, разные комплекты

В двух предложениях указан близкий уровень мощности. В первом есть генератор, рукоятка и базовый набор костных насадок. Во втором — платформа для ультразвуковой диссекции с инструментами другой конструкции. Сравнивать их как конкурирующие исполнения одной задачи нельзя: сначала сопоставляют назначение, доступ и действия, которые требуется выполнять.

Даже внутри одного класса комплект с большим числом насадок не всегда лучше. Несколько похожих наконечников могут не закрывать нужную геометрию доступа, а один специализированный — быть необходимым. Рациональная ведомость строится от перечня задач: для каждой указывают совместимую насадку, принадлежности и число одновременно требуемых комплектов.

На демонстрации проверяют удобство смены и идентификации инструментов, чтение сообщений, маршруты трубок и работу педали. Испытания проводят в предусмотренных условиях, без самостоятельного воспроизведения хирургического воздействия на неподходящих материалах. Результат фиксируют как проверку конкретной конфигурации, а не всего модельного ряда.

Обработка, износ и технический контроль

Наконечник испытывает механические нагрузки и проходит обработку, если является многоразовым. Износ, деформация или нарушение соединения могут изменить его поведение. Внешняя целостность не всегда подтверждает сохранение рабочих характеристик. Для контроля используют критерии изготовителя, а для установки — предусмотренный инструмент и порядок сборки.

Одноразовые и многоразовые компоненты нельзя различать по тому, насколько прочными они выглядят. Статус определяется маркировкой и документацией. Разборная рукоятка требует восстановления всех соединений после обработки; неразборная может иметь специальные ограничения по очистке. Отдельно проверяют кабели, разъёмы и доступность каналов для очистки.

Профилактическое обслуживание планируют с учётом реальной загрузки. Если аппарат обслуживает несколько операционных, количество рукояток и длительность их оборота могут ограничивать пропускную способность сильнее, чем производительность генератора. Запасной комплект должен быть совместим и готов к применению, а не просто находиться на складе.

Ошибки при выборе и эксплуатации

Вопросы, которые стоит задать перед закупкой

Можно ли заменить электрохирургический аппарат ультразвуковым? Только после сопоставления всех необходимых функций. Это разные технологии, и наличие одной не подтверждает возможность отказаться от другой. Решение принимают по рабочим задачам и разрешённым применениям, а не по общему названию «хирургический аппарат».

Нужен ли отдельный насос? Это зависит от конструкции. Важно не наличие насоса само по себе, а полный согласованный путь жидкости до инструмента и обратно, если предусмотрена аспирация. Комплектацию проверяют по ведомости принадлежностей.

Можно ли покупать насадки другого производителя? Требуется подтверждённая совместимость для конкретного сочетания. Совпадение резьбы, длины или внешнего вида не является достаточным доказательством.

Как оценить готовность системы к работе? В приёмку включают идентификацию компонентов, проверку функций и сообщений, наличие инструкции, обучение, обработку и обеспечение расходными материалами. Это позволяет оценить целостное рабочее место, а не одну включающуюся консоль.

Механическое согласование и состояние наконечника

Преобразователь и наконечник образуют механически связанную систему. Рабочее движение должно передаваться через предусмотренное соединение без непредусмотренного люфта. Геометрия насадки влияет на распределение колебаний; поэтому произвольное изменение формы, заточка или установка стороннего элемента могут изменить условия, на которые рассчитан генератор. Внешняя похожесть не позволяет судить о динамических свойствах.

Термин «резонанс» в этом контексте относится к механическому поведению конструкции, а не к отдельному клиническому эффекту. Система управления может подстраивать возбуждение в установленном диапазоне. Но автоматическая подстройка не превращает любую присоединённую деталь в допустимый инструмент. Для выбора нужны подтверждённые сочетания, а для обслуживания — критерии изготовителя.

Износ рабочего конца меняет геометрию контакта. При этом пользователю может казаться, что аппарат просто стал менее эффективным. Повышение задания не восстанавливает исходную форму насадки. Поэтому контроль расходуемых элементов должен предшествовать попыткам компенсировать изменение поведения настройками.

Ирригационный канал оценивают отдельно от механической части. Правильно установленная насадка не доказывает, что подача жидкости обеспечена. Важно, чтобы весь предусмотренный путь был собран, проходим и соответствовал используемому инструменту. Проверку выполняют способом, установленным для конкретной модели, без назначения универсального расхода.

Как читать сравнительную таблицу поставщиков

В одной строке может быть указана потребляемая мощность блока, в другой — характеристика выходного канала, а в третьей — условный уровень пользовательского меню. Эти величины не образуют общую шкалу. Перед сравнением полезно добавить к каждому числу четыре поля: что измерено, где измерено, в каких условиях и для какого инструмента. Если эти сведения отсутствуют, вывод о превосходстве преждевременен.

Названия режимов также не стандартизируют результат. Одинаково названная функция у разных систем может иметь разную реализацию, а разные названия — описывать близкую задачу. Сравнение должно опираться на разрешённые применения, доступные инструменты и проверяемые свойства, а не на количество маркетинговых пунктов.

Удобно разделить комплект на обязательную рабочую часть и возможное расширение. В обязательную включают всё, без чего не выполняется выбранная задача: рукоятку, наконечники, управление и жидкостный тракт. Расширение описывают отдельно с условиями его подключения. Это не даёт принять потенциальную возможность платформы за уже поставленную функцию.

Для интенсивного отделения дополнительно оценивают устойчивость снабжения именно тех насадок, которые используются чаще всего. Большое число редких принадлежностей не компенсирует отсутствие базового рабочего элемента. Планирование оборота связывает инженерную комплектацию с расписанием и обработкой, поэтому его лучше выполнять совместно хирургической и технической службам.
