VCTE-эластография печени: жёсткость, CAP и контроль качества

Что такое вибрационно-контролируемая транзиентная эластография

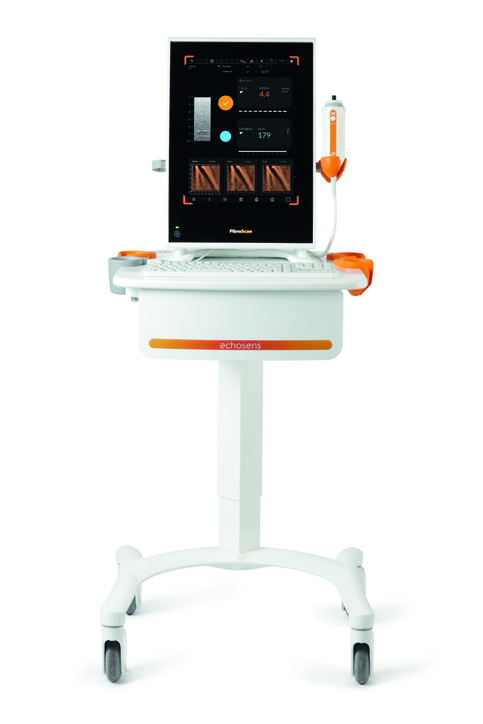

Вибрационно-контролируемая транзиентная эластография, VCTE, — метод количественной оценки механических свойств ткани с использованием контролируемого импульса и ультразвукового отслеживания распространяющейся волны. В гепатологии его применяют для измерения жёсткости печени как одного из неинвазивных показателей. Известная специализированная реализация — системы FibroScan. Измерение помогает оценке заболевания, но не является прямым подсчётом количества фиброзной ткани.

Ключевое различие: аппарат получает физический показатель, а врач интерпретирует его в контексте причины заболевания, лабораторных данных и условий исследования. Повышенная жёсткость может сопровождать фиброз, но не только его. Поэтому выражения «измерили жёсткость» и «точно определили стадию фиброза» нельзя считать равнозначными.

Как образуется измеряемый сигнал

Датчик сочетает механическое возбуждение и ультразвуковую регистрацию. Короткое воздействие создаёт волну сдвига, а последовательность ультразвуковых сигналов позволяет оценить её распространение. Скорость связана с механическими свойствами ткани. Программная модель преобразует полученную информацию в показатель жёсткости, обычно выражаемый в килопаскалях.

Такое преобразование опирается на физические допущения о среде. Биологическая ткань неоднородна и обладает вязкоупругими свойствами, поэтому измеренный показатель является результатом конкретной методики, а не универсальной материальной константой организма. Это одна из причин, по которым значения разных эластографических технологий нельзя без проверки подставлять в одинаковые пороговые таблицы.

Ультразвуковая часть отслеживает движение ткани, а не просто показывает обычную серошкальную картинку. Современные системы могут иметь средства локализации и навигации, но наличие такого изображения не делает их полноценной заменой многоцелевому диагностическому УЗ-сканеру. Назначение каждого режима определено изготовителем.

Жёсткость и фиброз: почему связь не однозначна

Фиброз меняет структуру печени и может увеличивать её жёсткость. Но на механические свойства также влияют воспалительные изменения, венозный застой, нарушения желчеоттока и другие обстоятельства. Даже правильно выполненное измерение может отражать сочетание процессов. Поэтому клиническое заключение не строят по одному числу без оценки ситуации.

Приём пищи и физическая нагрузка способны менять условия измерения. Подготовка должна соответствовать применяемому протоколу и руководству системы. Важно фиксировать нарушения, а не пытаться математически «вычесть» их влияние по универсальной поправке. Для динамического наблюдения сопоставимые условия особенно существенны.

Пороговые значения зависят от клинической задачи и причины заболевания. Одни используются для исключения определённого риска, другие — для его подтверждения в выбранной группе. Между ними может оставаться зона неопределённости. Превращать её в точную стадию только ради завершённой формулировки неправильно.

Что показывает CAP и чем он отличается от LSM

Показатель контролируемого затухания связан с ослаблением ультразвукового сигнала в ткани. Он используется для оценки стеатоза в поддерживаемых конфигурациях системы. Это иной физический параметр, чем жёсткость: один описывает распространение механической волны, другой — затухание ультразвука. Поэтому их единицы и клиническая интерпретация различаются.

Высокий CAP не следует автоматически трактовать как выраженный фиброз, а повышенную жёсткость — как доказательство большого количества жира. Совместное получение показателей удобно, но не объединяет их в одну шкалу. В отчёте они должны быть представлены раздельно с указанием метода и качества исследования.

Алгоритмы и доступность измерения зависят от поколения системы, датчика и программной конфигурации. При сравнении результатов необходимо знать, одинаковым ли способом они получены. Маркетинговое название семейства не заменяет сведения о конкретной версии и условиях измерения.

Выбор датчика и глубина исследуемой области

Датчики различаются конструкцией и рабочими условиями, в том числе для разных морфологических особенностей пациента. Выбор определяется документацией и подсказками поддерживаемой системы, а не только общей массой тела. Расстояние от поверхности до исследуемой ткани и доступность акустического окна могут быть важнее одного антропометрического числа.

Неподходящий датчик способен ухудшать получение сигнала и повышать число неудачных попыток. Но простая смена датчика не устраняет все причины технического ограничения. Необходимо оценить положение, контакт и пригодность области. Оператор должен знать, когда исследование требует изменения условий, а когда результат следует признать ограниченным.

При динамическом наблюдении фиксируют использованный датчик и метод. Если конфигурация изменилась, это учитывают при сравнении. Разница между двумя числами может отражать не только биологическую динамику, но и различие условий получения данных.

Серия измерений и показатели качества

Результат обычно формируют из серии отдельных измерений, прошедших предусмотренный контроль. Медиана уменьшает влияние отдельных крайних значений, но не исправляет систематическую ошибку. Если все попытки получены в неподходящих условиях, их согласованность не делает вывод правильным. Поэтому статистика серии и клинический контекст оцениваются вместе.

Разброс показывает устойчивость результатов в данной попытке исследования. Для его оценки могут использоваться межквартильный диапазон и отношение к медиане, а также другие критерии системы. Применять их следует по действующей методике и с учётом диапазона значений. Нельзя выбирать только удобные измерения, чтобы искусственно улучшить показатель качества.

Неудачные попытки также несут информацию. Их количество и причины помогают понять техническую сложность. Отчёт, в котором оставлено только итоговое число без контекста серии, ограничивает последующую интерпретацию. Полезно сохранять сведения о датчике, условиях, технических замечаниях и применённом алгоритме.

Почему методы эластографии нельзя смешивать

Транзиентная эластография, точечная и двумерная эластография сдвиговой волной используют разные способы возбуждения, области анализа и программные алгоритмы. Даже при одинаковой единице кПа результаты не обязательно взаимозаменяемы. Порог, проверенный для одной технологии и клинической группы, нельзя автоматически переносить на другую.

Магнитно-резонансная эластография также оценивает механические свойства, но имеет собственный принцип получения данных и область исследования. Сопоставление методов требует соответствующей доказательной базы. Для практического отчёта важно ясно указывать метод, а не писать только общее слово «эластография».

В динамике предпочтительна сопоставимость технологии и условий. Если метод изменился, врач рассматривает это как отдельный фактор. Механическое сравнение двух цифр без сведений о платформе может создать ложное впечатление быстрого улучшения или ухудшения.

Место в диагностическом маршруте

Неинвазивная оценка часто сочетает клинические данные, лабораторные показатели и инструментальные методы. Каждый компонент уменьшает определённую часть неопределённости. Система VCTE не заменяет автоматически все остальные исследования и не объясняет причину заболевания сама по себе. Её результат должен отвечать конкретному вопросу маршрута.

При несогласованных данных не следует выбирать самый удобный показатель. Например, выраженное отклонение жёсткости при наличии потенциального обратимого фактора требует клинической оценки, а не немедленного присвоения постоянной стадии. Решение о повторении или дополнительном исследовании зависит от ситуации и принятой рекомендации.

Уменьшение жёсткости во времени может отражать изменение воспалительного или гемодинамического компонента, а не только перестройку фиброза. Поэтому динамический показатель полезен, но его биологическое объяснение требует осторожности. Система измеряет наблюдаемое свойство, а не непосредственно механизм его изменения.

Разбор: одно число превратилось в категоричную стадию

В отчёте указали итоговую жёсткость и автоматически присвоили стадию, не описав качество серии и сопутствующее состояние. Такой документ выглядит определённым, но скрывает основания вывода. Корректный разбор восстанавливает метод, датчик, условия и возможные факторы влияния, затем сопоставляет результат с клинической задачей.

Если данных недостаточно, ограничение следует назвать прямо. Это не обесценивает исследование, а показывает границы его применения. Решение о дальнейшей оценке принимают по маршруту пациента, а не ради получения формально завершённой строки.

Разбор: улучшение показателя после лечения принято за исчезновение фиброза

При повторном измерении жёсткость снизилась, и изменение объяснили только уменьшением фиброзной ткани. Однако одновременно изменились лабораторные признаки активности процесса и условия исследования. Из одного механического показателя нельзя отделить вклад всех факторов.

Для содержательного наблюдения сохраняют сопоставимые условия и рассматривают динамику вместе с другими данными. Формулировка должна описывать измеренное изменение и клиническую интерпретацию раздельно. Это помогает избежать чрезмерно оптимистичного или тревожного вывода по одной цифре.

Обслуживание и подготовка персонала

Датчик является измерительным узлом с механическими и ультразвуковыми компонентами. Его состояние, кабель и поверхность требуют предусмотренного контроля. Падение или повреждение нельзя оценивать только по тому, включается ли аппарат. После события действуют по регламенту изготовителя и технической службы.

Контактные средства и обработка должны быть совместимы с датчиком. Неподходящая химия может повредить поверхность и изменить условия взаимодействия. Периодические проверки выполняют разрешённым способом; произвольный бытовой образец не заменяет контрольную процедуру.

Обучение оператора включает получение сигнала, оценку качества и распознавание ограничений. Умение нажать кнопку не равно готовности выполнять воспроизводимое исследование. При внедрении полезно организовать проверку отчётов и обратную связь, особенно в начальный период работы.

Частые вопросы

Измеряет ли FibroScan фиброз напрямую? Он измеряет связанные физические показатели, прежде всего жёсткость. Оценка фиброза требует клинической интерпретации.

Можно ли использовать одну таблицу порогов для всех заболеваний? Нет. Значения зависят от причины заболевания, метода и диагностической задачи.

CAP и жёсткость — одно и то же? Нет. Это разные параметры с разными физическими основаниями и единицами.

Заменяет ли система обычное УЗИ печени? Не автоматически. Специализированное измерение не охватывает все задачи морфологического ультразвукового исследования.

Что должно быть в хорошем отчёте? Метод, датчик, результаты и показатели качества, условия выполнения и ограничения. Одна итоговая цифра без этих сведений недостаточна для надёжного сравнения.
