Что такое видеонистагмограф

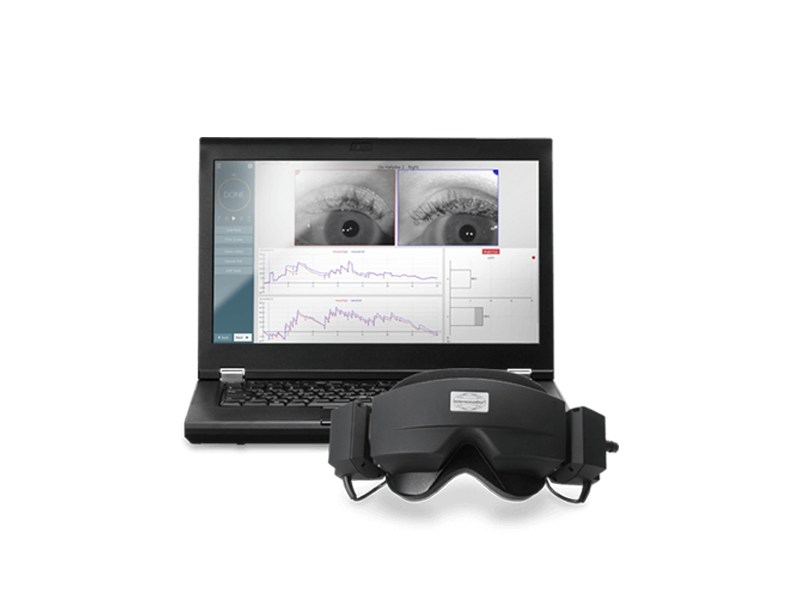

Видеонистагмограф, или ВНГ-система, регистрирует движения глаз с помощью видеокамер, обычно инфракрасных, и преобразует их в количественные кривые. Аппарат помогает исследовать нистагм и глазодвигательные реакции в составе вестибулярной диагностики. Он не устанавливает причину головокружения автоматически. Результат зависит от выбранных тестов, калибровки, качества трекинга и клинической интерпретации.
Камеры располагаются в специальных очках или маске. Программа отслеживает положение зрачка либо другие особенности изображения. Геометрическое смещение в кадре переводится в угловую величину через калибровку. Поэтому видеозапись и измеренная скорость движения — разные уровни данных: первая показывает изображение, вторая зависит от корректности модели и обработки.
Камеры, освещение и трекинг
Инфракрасное освещение позволяет регистрировать глаз в условиях, предусмотренных тестом, в том числе без обычного зрительного наблюдения окружающей обстановки. Камера должна получать достаточное изображение зрачка. Веки, ресницы, отражения и особенности посадки могут мешать алгоритму. Если программа теряет зрачок, полученная кривая может содержать скачки, не соответствующие реальному движению.
Частота кадров влияет на временную выборку, но не является единственным показателем качества. Важны задержка, синхронизация, разрешение, устойчивость трекинга и алгоритм вычисления скорости. Высокая частота не исправляет неверную калибровку. Сравнение систем должно включать реальный просмотр исходного видео и кривой, а не только спецификацию камеры.
Монокулярная и бинокулярная регистрация предоставляют разный объём информации. Возможность отслеживания торсионного компонента зависит от конкретной технологии и программного модуля. Нельзя приписывать стандартной горизонтально-вертикальной записи все пространственные возможности. В техническом задании следует указать, какие компоненты движения необходимы.
| Элемент | Функция | Ключевой контроль |
|---|---|---|
| Инфракрасная камера | Регистрация изображения глаза | Фокус, положение и частота |
| Очки или маска | Удержание геометрии | Устойчивость без смещения |
| Трекинг зрачка | Перевод изображения в координаты | Совпадение метки с реальным зрачком |
| Калибровка | Пересчёт координат в углы | Правильная геометрия мишени и выполнение |
| Стимуляционная система | Предъявление зрительных задач | Размер, положение и синхронизация |
| Аналитика | Скорости и параметры реакций | Артефакты, исходное видео и настройки |
Почему калибровка принципиальна
Калибровка связывает известные направления взгляда с координатами изображения. Если расстояние до мишени или её размер заданы неправильно, масштаб кривой может быть неверным. При смещении очков относительно лица прежняя связь тоже изменяется. Поэтому калибровку повторяют в предусмотренных ситуациях, а не считают однократной настройкой аппарата на весь день.
Пациент должен выполнять задачу так, как предполагает процедура. Движение головы вместо движения глаз, недостаточная фиксация или непонимание инструкции влияют на результат. Автоматическое принятие точек помогает, но не исключает контроля оператора. Ручное подтверждение неудовлетворительной точки требует обоснования и не должно использоваться просто для ускорения перехода к тесту.
При ограниченной возможности калибровки система может предлагать стандартные параметры или альтернативный порядок. Их применение и ограничения необходимо знать. Количественные показатели при такой конфигурации могут иметь иной уровень достоверности. В отчёте следует сохранять обстоятельства, чтобы врач не воспринимал условный масштаб как полноценную индивидуальную калибровку.
Вестибулярные и окуломоторные тесты
ВНГ-платформа может включать исследование спонтанного и позиционного нистагма, взора, саккад, плавного слежения и оптокинетических реакций. Каждый тест задаёт собственную задачу и условия. Наличие общего видеоканала не делает результаты взаимозаменяемыми. Назначение тестов и манёвров определяется специалистом с учётом состояния пациента; обзор устройства не является инструкцией к самостоятельному выполнению.
Калорические исследования требуют отдельного стимуляционного оборудования и корректной синхронизации. Ротационные кресла и системы импульсного теста головы также являются отдельными компонентами. Интегрированная платформа может объединять данные, но не превращает базовую ВНГ-маску в полный набор этих методов. В поставке проверяют лицензии, датчики и подключаемые устройства.
Окуломоторные тесты зависят от параметров визуальной мишени и экрана. Замена монитора, изменение масштаба операционной системы или расстояния до пациента могут нарушить геометрию. Поэтому экран является частью измерительного рабочего места, а не обычной периферией без требований. После изменения конфигурации нужна предусмотренная проверка.
| Группа тестов | Что регистрируется | Какое дополнительное условие важно |
|---|---|---|
| Спонтанный нистагм | Движения при заданных условиях наблюдения | Фиксация и освещение по методике |
| Взор и слежение | Реакция на зрительную задачу | Геометрия и скорость мишени |
| Саккады | Быстрые перемещения между целями | Синхронизация предъявления и записи |
| Позиционные исследования | Движения в определённых положениях | Клиническая допустимость и точная отметка этапа |
| Калорическая проба | Ответ на предусмотренную стимуляцию | Отдельный ирригатор и условия процедуры |
| Интеграция с vHIT или креслом | Дополнительные измерительные данные | Нужные датчики, лицензии и калибровка |
Артефакты и вычисление скорости
Скорость вычисляется из изменения положения во времени. Ошибка координаты может превратиться в большой кратковременный пик скорости. Моргание и потеря зрачка поэтому особенно важны для анализа. Программа может автоматически исключать фрагменты, но оператор должен видеть, что исключено и почему. Сглаженная кривая без доступа к исходному видео затрудняет независимую оценку.
Смещение очков создаёт движение изображения относительно камеры, которое может быть ошибочно принято за движение глаза. При тестах с движением головы это особенно существенно. Устойчивость посадки и отсутствие натяжения кабеля являются частью качества. При этом чрезмерное затягивание не является универсальным решением: необходимо соблюдать конструкцию и комфорт пациента.
Косметика, отражения от поверхности и частичное закрытие зрачка могут влиять на трекинг. Приборы предлагают разные алгоритмы и пороги. Изменяя их, важно проверять реальное совпадение метки с зрачком, а не добиваться гладкой линии любой ценой. Настройки должны быть документированы, особенно если они отличаются от стандартного протокола.
Интерпретация и границы автоматических показателей
Скорость медленной фазы, направление и другие параметры описывают определённые свойства записи. Их клиническое значение зависит от теста и контекста. Автоматический расчёт не устанавливает локализацию нарушения без других данных. Нормативное сравнение зависит от методики и выборки; возрастные и технические особенности должны учитываться специалистом.
Показатели правого и левого глаза могут различаться из-за качества изображения, а не только физиологии. Перед обсуждением асимметрии проверяют оба канала. В случае отключения одного канала в отчёте должно быть понятно, какие данные реально зарегистрированы. Программа не должна создавать впечатление бинокулярной оценки, если использована только одна камера.
Повторное исследование требует сопоставимых условий: калибровки, конфигурации экрана, протокола и обработки. Обновление программы может менять аналитические возможности. Для сохранения преемственности нужны исходные видео, кривые и параметры. Только PDF с итоговыми числами ограничивает разбор спорных результатов.
| Признак | Что проверить в первую очередь | Почему это важно |
|---|---|---|
| Резкий одиночный пик | Моргание и потерю трекинга | Производная усиливает ошибку координаты |
| Неожиданная асимметрия | Качество обоих каналов | Техническая разница может имитировать физиологическую |
| Изменение после поправления маски | Необходимость новой калибровки | Геометрия камеры изменилась |
| Плохое совпадение с мишенью | Расстояние, экран и масштаб | Угловой пересчёт может быть неверным |
| Гладкая, но подозрительная кривая | Исходное видео и фильтрацию | Обработка может скрывать потерю данных |
Практический разбор: после смены экрана изменились показатели
Кабинет заменил монитор на больший, сохранив прежние программные настройки. В окуломоторных тестах появились необычные количественные результаты. До клинических выводов проверяют физические размеры, разрешение, масштабирование и расстояние до пациента. Одинаковая картинка на экране не означает одинаковый угловой размер и траекторию мишени.
После корректной настройки выполняют предусмотренные калибровочные проверки. Сохраняют сведения о дате изменения конфигурации и оценивают, какие исследования могли быть затронуты. Нельзя исправлять результаты постфактум произвольным коэффициентом без подтверждённой методики. Решение о повторе или пересмотре принимается ответственными специалистами.
Организационный вывод — включить экран и его настройки в управляемую конфигурацию оборудования. Аналогично контролируют перемещение кресла и изменение расстояния. ВНГ-система занимает весь измерительный маршрут, а не заканчивается на разъёме камеры. Это важно и при переезде кабинета.
Критерии выбора
Определяют набор тестов, компоненты движения, качество исходной записи, калибровку, интеграцию и архив. Для сложной диагностики важна возможность просмотреть и проверить обработку. Для потока — понятный интерфейс, посадка и подготовка. Дополнительные модули приобретают под конкретные задачи, с учётом помещения и обучения.
Помещение как часть измерительной конфигурации
Рабочую дистанцию, положение экрана и кресла желательно обозначить так, чтобы их можно было воспроизвести. Случайное перемещение мебели меняет геометрию даже при сохранённых настройках программы. Освещение помещения и возможность исключить внешнюю фиксацию должны соответствовать тесту. При использовании дополнительных устройств контролируют, не создают ли кабели натяжение очков. Для каждого режима полезно иметь согласованную схему размещения, а изменения фиксировать. Это не требует превращать кабинет в лабораторию с неизменной мебелью: достаточно понимать, какие размеры и условия влияют на количественный результат. После перестановки выполняют предусмотренную проверку, а не полагаются на внешне привычную картинку.
В документации кабинета сохраняют фактическую геометрию установки, а не только модель монитора. При замене экрана она должна быть проверена заново до количественных исследований.
Частые вопросы
ВНГ автоматически определяет причину головокружения?
Нет. Она предоставляет зарегистрированные движения и расчётные параметры. Причина оценивается специалистом по совокупности данных.
Можно не повторять калибровку после смещения очков?
Смещение меняет геометрию. Необходимость и порядок повторной калибровки определены инструкцией и должны соблюдаться.
Любой большой телевизор подходит для стимулов?
Экран должен соответствовать требованиям системы и быть правильно настроен. Размер, расстояние и масштаб влияют на угловую геометрию.
Почему нужно сохранять видео вместе с кривой?
Видео позволяет проверить происхождение скачков и правильность трекинга. Итоговая кривая без него может скрывать технические артефакты.
