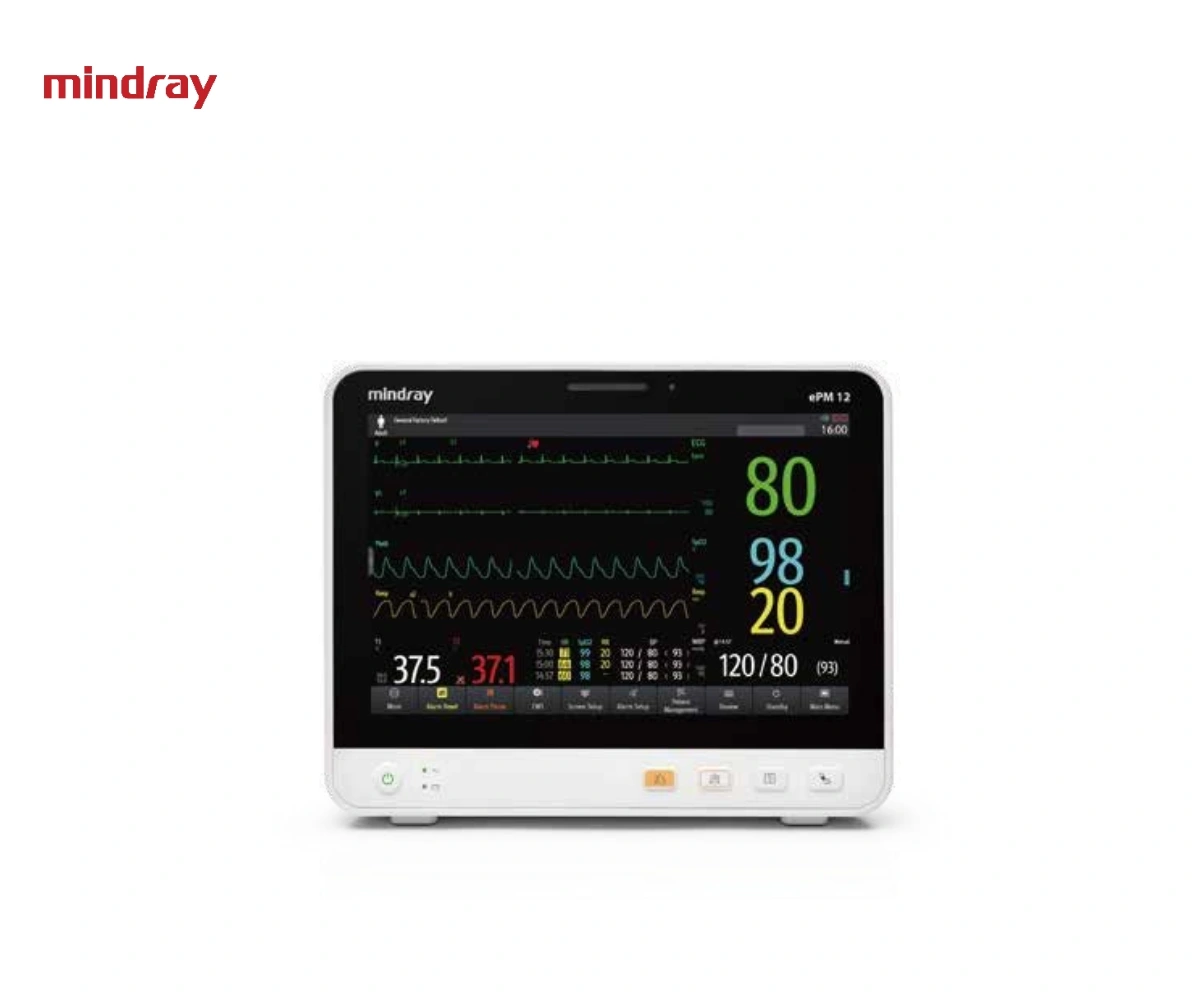

Mindray ePM 10, ePM 12 и ePM 15: мониторинг с сенсорным управлением
Mindray ePM 10, ePM 12 и ePM 15 — семейство компактных мониторов пациента для наблюдения жизненных показателей в стационаре. Линейка ориентирована на рабочие места приёмного отделения, послеоперационной зоны, палат наблюдения и других подразделений, где важно быстро получить понятную картину состояния пациента. Общая платформа объединяет физиологические измерения, тревоги, ретроспективный просмотр и сетевой обмен. При выборе конкретного аппарата согласовывают диагональ, измерительные функции и принадлежности; название ePM не заменяет спецификацию поставки.
Экран ePM 10 имеет диагональ 10,1 дюйма, ePM 12 — 12,1 дюйма, ePM 15 — 15,6 дюйма. Для первых двух указано разрешение 1280 × 800 пикселей, для старшего — 1366 × 768 пикселей. Ёмкостное сенсорное управление поддерживает жесты. Такое исполнение помогает организовать быстрый переход между рабочими представлениями, но удобство оценивают по клиническому сценарию: какие сведения должны быть постоянно видимыми и какие открываются при разборе события. Большая диагональ не добавляет неустановленных измерительных каналов.
Параметры Platinum MPM и дополнительные измерения
Интегрированный набор Platinum MPM включает ЭКГ, дыхание, сатурацию, температуру и неинвазивное давление. В семейной конфигурации предусмотрены варианты ЭКГ с тремя, пятью и двенадцатью отведениями; фактическое оснащение и кабели фиксируют при подборе. Для пульсоксиметрии производитель описывает технологии Mindray, Masimo и Nellcor. Они не означают взаимозаменяемость любых датчиков: выбранный измерительный тракт и соответствующие принадлежности должны совпадать.
Дополнительные параметры включают двухканальное инвазивное давление, EtCO₂ и измерение сердечного выброса. Эти возможности следует отделять от интегрированного набора. Для операционного либо интенсивного наблюдения важно определить, какой именно дополнительный метод нужен, какие линии и датчики потребуются и как результат будет использоваться. Наличие одного расширенного параметра не подтверждает остальных. В частности, капнография не описывает автоматически полный анестезиологический газовый анализ.
Система CrozFusion использует сопоставление нескольких физиологических сигналов при обработке тревог и расчёте частотных показателей. Практический смысл состоит в учёте взаимосвязи ЭКГ и пульсовой информации. При этом алгоритм не отменяет необходимости проверять качество контакта электродов и оптического сигнала. Заявленные производителем результаты испытаний алгоритма не следует превращать в обещание одинакового уменьшения ложных тревог в любом отделении: клиническая среда, пациент и организация работы различаются.
Интерфейс ePM и разбор событий
На рабочем экране можно использовать крупные числа, кривые и формы просмотра истории. Крупные значения полезны для быстрого обзора с расстояния, но при подозрительном изменении следует открыть исходный сигнал и сопоставить его с другими параметрами. Технология AlarmSight помогает визуально определить отсоединённую принадлежность. Это организационно отличается от физиологической тревоги: персоналу необходимо понять, изменилось ли состояние пациента или временно недоступен канал измерения.
Сенсорная логика позволяет переходить между часто используемыми функциями без сложной последовательности меню. Однако при подготовке отделения полезно согласовать единый порядок расположения основных действий и обучить персонал разбору типовых сообщений. Удобство интерфейса проявляется в предсказуемости: сотрудник должен понимать, где находится текущая кривая, где историческое событие и как вернуться к непрерывному наблюдению. Изменение настройки отображения не должно восприниматься как изменение самого измерительного метода.
Для ePM описаны клинические вспомогательные приложения, включая расчёт шкал раннего предупреждения NEWS, NEWS2 и MEWS, а также настраиваемых протоколов. Такие инструменты структурируют оценку данных и могут отображать предусмотренные учреждением указания. Они не являются самостоятельным диагнозом и не заменяют принятого клинического порядка. При выборе конфигурации уточняют наличие приложения, необходимые вводимые данные и способ передачи результатов в медицинскую информационную систему.

Память и наблюдение в динамике
Максимальная ёмкость архива в описанном исполнении с памятью 16 ГБ включает до 2400 часов трендов с шагом десять минут, до 48 часов полных кривых, 3000 результатов НИАД, 2000 событий и 400 событий OxyCRG. Эти величины относятся к указанной конфигурации памяти. Их нельзя автоматически приписывать любому ePM или смешивать с длительностью сохранения при другом шаге регистрации. Для клинического задания важно указать не только срок, но и требуемую детализацию данных.
Тренд с интервалом десять минут подходит для обзора длительной динамики, но не заменяет исходную кривую при анализе краткого эпизода. Поэтому архив оценивают как набор взаимодополняющих представлений. Во время передачи смены можно сначала определить интересующий период, затем перейти к событию и проверить связанные сигналы. Для сохранения смысла записи необходимы правильная идентификация пациента и согласованное время на подключённых устройствах.

Сеть, просмотр других пациентов и рабочее место
ePM может подключаться к центральной системе и eGateway по проводной либо предусмотренной беспроводной сети; описана также возможность прямого HL7-обмена с внешней медицинской системой. Это требует согласования конкретной конфигурации и интерфейса, а не только наличия сетевого разъёма. Функция View Other Patient позволяет просматривать данные до двенадцати других коек на одном ePM. Caregroups связывает просмотр с группами пациентов при работе с центральной системой.
Просмотр соседней койки полезен для организации наблюдения, но требует понятного разграничения локального пациента и удалённой записи. На этапе ввода проверяют идентификацию, права доступа, поведение при потере связи и восстановление обмена. Беспроводной режим оценивают в реальных помещениях и на предусмотренных маршрутах перемещения. Доступность сигнала сети не равна подтверждённой передаче всех клинических данных.
Корпус ePM выполнен без вентилятора; предусмотрены ручка, блокировка экрана для обработки и различные варианты установки. Для отделения важно выбрать крепление, обеспечивающее обзор и доступ к датчикам. При запросе в ИНФОМЕД указывают конкретную модель ePM 10, 12 или 15, пациентские группы, технологии измерения, дополнительные параметры, объём памяти и интеграцию. Это позволяет подготовить прозрачное предложение по рабочему месту без смешения ePM с другими региональными модификациями семейства.
Как проверить выбранный ePM на рабочем месте
При согласовании ePM полезно отдельно проверить четыре сценария: обычное наблюдение, разбор тревоги, просмотр истории и смена пациента. Они показывают разные стороны системы. На основном экране важны читаемость и качество кривых; в архиве — временная привязка; при тревоге — ясность причины; при новом наблюдении — правильность идентификации. Удобная сенсорная навигация помогает только тогда, когда эти действия понятны сотрудникам и соответствуют принятому порядку работы.
Если используются шкалы раннего предупреждения, следует проверить, какие величины поступают автоматически и какие вводятся пользователем. Ошибочный ввод не становится достоверным из-за автоматического расчёта балла. Для отделения необходимо определить ответственность за заполнение данных и оценку результата. Поддерживаемая шкала является инструментом организации наблюдения, а не обещанием выявления любого ухудшения. Её применение должно быть связано с реальным клиническим процессом, а не только с наличием красивого дополнительного экрана.
Для большого архива важно согласовать достаточную память и выбранную детализацию. Требование сохранить длительную историю трендов и требование подробно разобрать краткий эпизод предъявляют разные условия. Приёмка должна подтверждать оба сценария, если они заявлены в техническом задании. Проверяют также сохранение идентификатора пациента и доступ к записям после предусмотренных переходов между рабочими режимами.
Состав расходных принадлежностей лучше описывать по конкретной технологии. Это особенно важно при наличии нескольких вариантов SpO₂ в одном отделении. Разные датчики могут быть внешне похожи, но не являться взаимозаменяемыми. В спецификации ePM фиксируют выбранный тракт, артикулами согласуют датчики и определяют необходимый запас. Так клиническая готовность сохраняется после первоначальной установки аппарата и не зависит от случайного наличия подходящего кабеля.
Измерительная согласованность и практическая оценка ePM
При демонстрации ePM полезно разделить работу сенсорного интерфейса и собственно измерительную задачу. Быстрое перелистывание экранов относится к управлению, тогда как качество регистрации определяется электродами, датчиком сатурации, манжетой и состоянием пациента. Если частота на плетизмограмме отличается от частоты электрокардиографических комплексов, одного красивого основного экрана недостаточно для вывода. Необходимо видеть оба исходных сигнала, сообщения измерительных каналов и время возникновения расхождения. Именно в таком сценарии оценивается полезность многопараметрической платформы и взаимной проверки данных.
Для семейства ePM особенно важно правильно трактовать автоматизированные подсказки. AlarmSight ориентирует сотрудника в технической проблеме подключения, а система раннего предупреждения обрабатывает клинические данные по определённому правилу. Эти функции имеют разный смысл и требуют разных действий персонала. Первая не доказывает физиологическую стабильность пациента, вторая не подтверждает качество каждой введённой величины. На рабочем месте следует согласовать, кто проверяет исходные измерения, кто вносит дополнительные сведения и где сотрудник видит результат расчёта. Это делает приложение частью установленного процесса наблюдения.
Выбор памяти и структуры длительного наблюдения
Указание ёмкости 16 ГБ в предложении на ePM должно сопровождаться описанием нужного архива. Если отделению требуется детальный разбор коротких эпизодов, длительное хранение трендов с десятиминутным шагом не решает задачу самостоятельно. Для неё важны полные кривые и связанные события. Если же необходимо оценивать изменение показателя в течение нескольких суток, обзорный тренд удобнее длинной непрерывной электрокардиограммы. Поэтому при согласовании поставки определяют не абстрактное количество памяти, а перечень доступных представлений, их длительность и порядок обращения к записи.
Отдельной проверке подлежит история измерений манжеточного давления. Результат НИАД относится к завершённому циклу и остаётся на экране после его окончания. При сопоставлении с текущей сатурацией или электрокардиограммой сотрудник должен видеть время регистрации. Автоматический режим повторяет измерения через выбранные интервалы, но не превращает манжеточный канал в непрерывную артериальную кривую. В конфигурации с дополнительным ИАД эти методы могут отображаться рядом; ясные названия каналов помогают избежать ошибочного прочтения разных величин как одного и того же измерения.
Подготовка принадлежностей и сетевого сценария
Выбор технологии сатурации для ePM влияет на запас датчиков в отделении. При заказе нескольких рабочих мест целесообразно сопоставить уже используемые принадлежности с конкретным измерительным исполнением, после чего зафиксировать совместимые артикулы. Внешнее сходство разъёмов не является достаточным основанием для замены датчика. Для манжет важнее соответствие диапазону окружности конечности и категории пациента, чем совпадение цвета. Для температурных зондов дополнительно определяют назначение и разрешённый способ обработки. Эти детали имеют прямое отношение к готовности нового монитора к клинической работе.
Функция просмотра других пациентов требует отдельной проверки на приёмке ePM. На локальном экране должно быть очевидно, когда сотрудник видит собственную койку, а когда удалённые сведения. Проверяют отображение имени или идентификатора, работу выбранной группы и поведение при недоступности одного из подключённых мониторов. Для HL7-обмена согласуют состав сообщений и сопоставление идентификаторов с медицинской системой. Сам факт появления данных на центральном посту не подтверждает правильность всех полей электронной записи.
Для подготовки предложения ИНФОМЕД по этой серии удобно сформировать перечень из трёх частей: конкретный корпус ePM с экраном, требуемые измерения и информационная инфраструктура. В первой части фиксируют модель и размещение, во второй — каналы, технологии и пациентские комплекты, в третьей — память, приложения и интеграцию. Такой формат позволяет оценивать клинически сопоставимые варианты, сохраняя видимыми дополнительные функции. Рабочие настройки тревог при этом остаются задачей медицинского персонала и определяются для конкретного пациента после подготовки оборудования.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Дисплеи ePM 10/12/15 | 10,1 / 12,1 / 15,6 дюйма |
| Разрешение | ePM 10/12: 1280 × 800; ePM 15: 1366 × 768 |
| Управление | Ёмкостный сенсорный экран с жестами |
| Platinum MPM | ЭКГ, Resp, SpO₂, температура, НИАД |
| ЭКГ | 3/5/12 отведений при соответствующем оснащении |
| Дополнительные параметры | Два ИАД, EtCO₂, сердечный выброс по конфигурации |
| Корпус | Без вентилятора |
| Тренды с 16 ГБ | До 2400 ч при шаге 10 мин |
| Полные кривые с 16 ГБ | До 48 ч |
| Память с 16 ГБ | 3000 НИАД, 2000 событий, 400 OxyCRG |
| Удалённый просмотр | До 12 других коек через View Other Patient |
| Информационный обмен | CMS, eGateway, HL7 в соответствующей конфигурации |
Комплектация рабочего места
| Раздел | Состав | Условие |
|---|---|---|
| Модель | ePM 10,12 либо 15 | Диагональ и разрешение фиксируют |
| Основной измерительный комплект | Platinum MPM | Состав принадлежностей по пациентским группам |
| SpO₂ | Mindray, Masimo или Nellcor | Технология и совместимые датчики |
| Расширенные измерения | ИАД, CO₂, сердечный выброс | Не считать общим базовым оснащением |
| Клинические приложения | EWS, NEWS/NEWS2/MEWS по исполнению | Лицензии и версии согласуются |
| Хранение | Конфигурация памяти | Максимальные объёмы относятся к 16 ГБ |
| Подключение | LAN/WLAN, центральная система | Проект интеграции |
| Установка | Тележка, крепление, аккумулятор | По выбранному рабочему месту |
