Система измерения лодыжечно-плечевого и пальце-плечевого индексов оценивает соотношение систолического давления в периферической точке и на плече. Лодыжечно-плечевой индекс обозначают ЛПИ или ABI, пальце-плечевой — TBI. Это функциональные измерения кровообращения: они не создают изображение стенки сосуда и не показывают точную протяжённость поражения. Их результат полезен, когда известны метод получения давления, качество сигнала и условия исследования.
Одинаковая подпись «ABI» на двух аппаратах не гарантирует идентичную измерительную цепь. В одном случае оператор определяет восстановление кровотока допплеровским датчиком, в другом применяется автоматический плетизмографический или осциллометрический алгоритм. Для TBI обычно используется специальная пальцевая манжета и регистрация пульсаций дистальнее неё. Различия методов особенно важны при слабом периферическом сигнале и несжимаемых артериях.
Что означает индекс и почему одного числа недостаточно
В общем виде индекс представляет собой отношение периферического систолического давления к референтному плечевому. Для ABI и TBI используются разные анатомические точки и правила расчёта. В клиническом протоколе должны быть видны исходные давления, сторона измерения и выбранный знаменатель. Если сохранён только итоговый индекс, невозможно проверить, какое значение было использовано при вычислении.
Простой арифметический пример: периферическое давление 100 и плечевое 125 дают отношение 0,80. Если плечевое значение ошибочно записано как 100, отношение становится 1,00, хотя периферическое измерение не изменилось. Пример показывает зависимость результата от знаменателя, а не устанавливает диагноз. Клинические границы интерпретации применяют по актуальным рекомендациям с учётом метода и обстоятельств обследования.
Кроме отношения важна форма пульсового сигнала. Отсутствие надёжно зарегистрированной волны не эквивалентно нулевому давлению. Система может не обнаружить сигнал из-за технической причины, неподходящего контакта или условий измерения. Такой результат необходимо обозначать как неуспешное либо ограниченно достоверное измерение, а не превращать в произвольное числовое значение для заполнения таблицы.
Допплер, осциллометрия, PVR и PPG: разные источники информации
Непрерывноволновой допплеровский датчик обнаруживает движение крови по изменению частоты отражённого ультразвука. При измерении давления он служит индикатором появления кровотока при снижении давления в манжете. Это не тот же режим, что полноценное дуплексное сканирование с изображением сосуда. Качество зависит от установки датчика, акустического контакта и навыка оператора.
Осциллометрический метод использует колебания давления в манжете. Алгоритм переводит параметры этих колебаний в оценку артериального давления. Его применимость к периферическому сосудистому исследованию должна быть подтверждена для конкретного устройства. Нельзя считать любой бытовой тонометр системой ABI только потому, что манжету удалось разместить на голени.
PVR, запись пульсового объёма, отражает изменение объёма тканей в течение сердечного цикла посредством пневматического измерения. PPG, фотоплетизмография, использует оптическую регистрацию пульсовых изменений кровенаполнения. Эти сигналы имеют разные физические основы. Их амплитуды нельзя напрямую сопоставлять между собой или между приборами без знания усиления и обработки.
| Метод или канал | Измерительная задача | Что он не показывает сам по себе |
|---|---|---|
| Допплеровский индикатор потока | Обнаружение восстановления кровотока при манжеточном измерении | Полную анатомию артерии и протяжённость поражения |
| Осциллометрический канал | Расчёт давления из колебаний манжеты по алгоритму устройства | Универсальную достоверность при любых периферических условиях |
| PVR | Форму пульсового изменения объёма | Прямую скорость кровотока в отдельной артерии |
| Пальцевой PPG | Пульсации дистальнее пальцевой манжеты | Сатурацию, если прибор не является пульсоксиметром |
| Плечевое давление | Референтную величину для индекса | Независимость результата от выбора стороны и времени |
| Автоматический индекс | Математическое соотношение принятых системой давлений | Причину нарушения или окончательное клиническое заключение |
Почему высокий ABI не всегда означает хорошую проходимость
Манжеточный метод предполагает возможность сдавить исследуемую артерию. При повышенной жёсткости и кальцификации стенки измерение может давать искусственно высокое давление или признак несжимаемости. Поэтому высокий индекс не следует автоматически считать благоприятным. Американская кардиологическая ассоциация отдельно выделяет несжимаемые сосуды как ограничение интерпретации ABI и рассматривает дополнительные исследования в зависимости от результата.
TBI использует дистальную точку и может быть полезен в ситуации, когда лодыжечное измерение ограничено. Однако это не «исправленный ABI»: анатомическая область, манжета и детектор другие. Пальцевой результат тоже зависит от условий, особенно от температуры и качества периферического сигнала. Перенос порогов ABI на TBI без соответствующего клинического основания некорректен.
Для оборудования важна возможность сохранить причину неудачного измерения, исходные волны и дополнительные данные. Сообщение «измерить не удалось» иногда информативнее автоматически выданного, но недостоверного индекса. При выборе системы проверяют, как она отображает ограничение метода и не скрывает ли некачественные каналы за общим зелёным индикатором завершения процедуры.
Манжета — часть измерительного метода
Размер, геометрия и положение манжеты определяют, как давление передаётся тканям. Недостаточно, чтобы застёжка просто замкнулась вокруг конечности. Производитель указывает допустимые окружности и назначение каждой принадлежности. Пальцевая манжета не заменяется маленькой плечевой, а манжета другой системы не считается совместимой только из-за подходящего разъёма.
Следует проверять соответствие маркировки правой и левой сторон, подключение трубок и отсутствие перегибов. Если каналы перепутаны, алгоритм может корректно обработать сигналы, но присвоить их другой конечности. Такая ошибка не обязательно вызывает сообщение о неисправности. Поэтому идентификация каналов должна входить в подготовку и техническую приёмку.
Для PPG важно взаимное положение датчика и манжеты. Датчик не должен создавать дополнительное сдавление, а движение и внешнее освещение могут влиять на запись в зависимости от конструкции. Устройства отличаются способом фиксации и защитой оптического канала. Универсальный совет «затянуть сильнее, чтобы не двигался» способен ухудшить измерение; применяют штатный способ установки.
Температура, покой и последовательность измерений
Периферический сосудистый тонус меняется при охлаждении, движении и напряжении мышц. Особенно чувствительна пальцевая регистрация. В документации MESI для TBI отдельно отмечено влияние температуры пальцев, положения, размера манжеты и подготовки. Датчик температуры, если он предусмотрен, даёт дополнительную информацию об условиях, но не превращает некачественную пульсовую кривую в достоверную.
Условия подготовки зависят от устройства и принятого протокола. Нельзя механически переносить обещание быстрого автоматического измерения одного производителя на ручную допплеровскую процедуру другого. В документации сохраняют, проводилось ли исследование в покое, какой метод использован и были ли обстоятельства, ограничивающие достоверность. Врач оценивает эти сведения вместе с клинической картиной.
Последовательное измерение разных точек и одновременная регистрация несколькими манжетами создают разные временные условия. Если системное давление заметно меняется, выбранный плечевой референс влияет на соотношение. Сравнивая исследования во времени, полезно сохранять одинаковый метод и условия либо прямо указывать изменения. Нельзя приписывать всю разницу индекса прогрессированию сосудистого заболевания без проверки измерительного контекста.
| Фактор | Как может повлиять | Что фиксировать или проверять |
|---|---|---|
| Холодные пальцы | Ослабление периферической пульсации | Температурные условия и пригодность сигнала |
| Движение стопы | Оптический или пневматический артефакт | Исходную волну и сообщения качества |
| Неподходящая манжета | Искажение передачи давления тканям | Модель, диапазон размера и правильность установки |
| Перепутанные трубки | Ошибочную сторону результата | Маркировку каналов и принадлежностей |
| Изменение плечевого давления | Сдвиг рассчитанного отношения | Исходные давления и последовательность регистрации |
| Несжимаемая артерия | Завышенное либо неопределяемое значение | Признак ограничения и необходимость другого метода по решению врача |
Автоматизация: что она упрощает и чего не решает

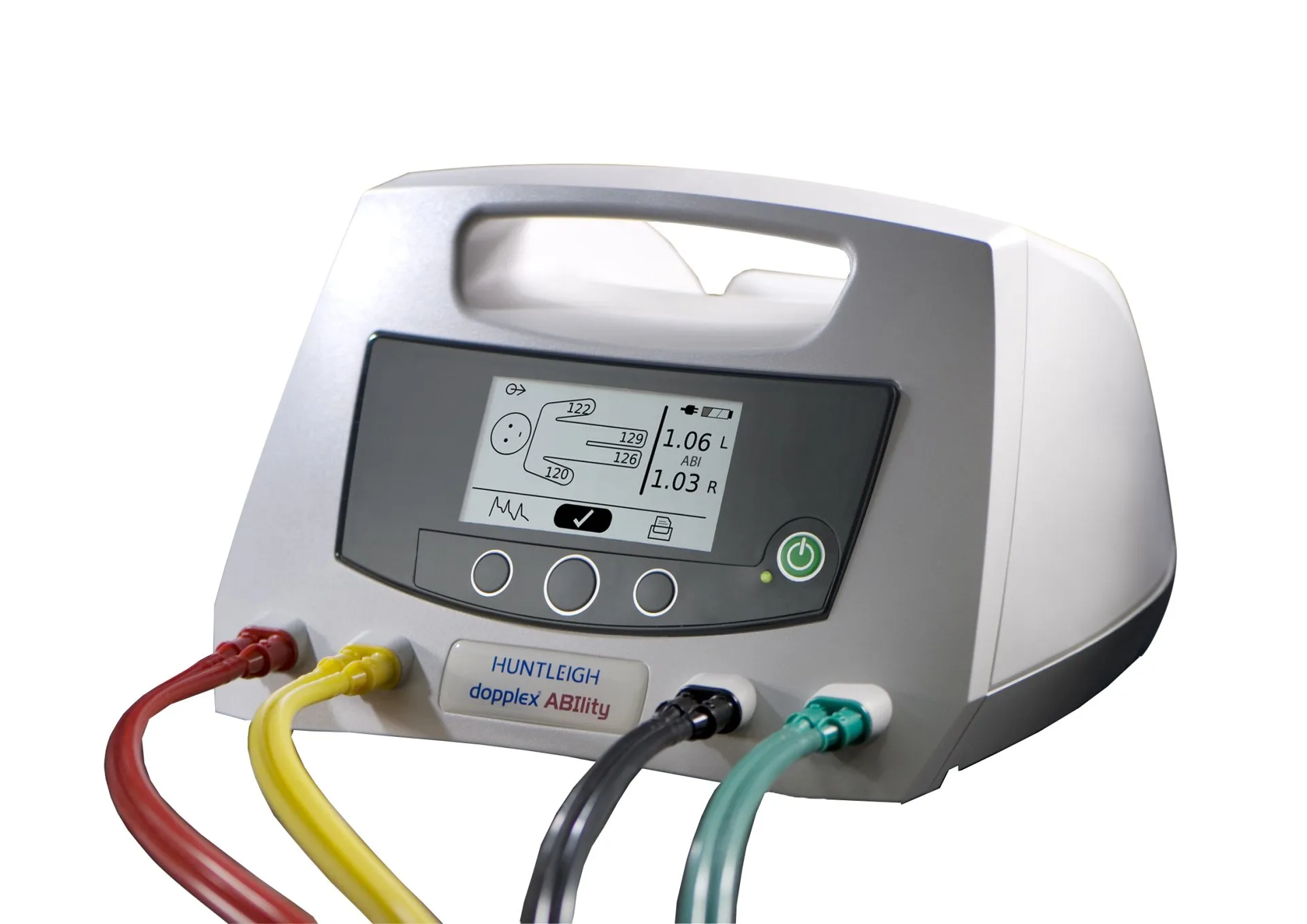

Автоматическая система помогает организовать каналы, управлять манжетами, рассчитывать отношения и сохранять отчёт. Например, Huntleigh описывает Dopplex Ability как систему автоматического ABI с записью лодыжечных пульсовых объёмных волн. MESI предлагает отдельную конфигурацию TBI. Эти примеры показывают, почему название платформы и наличие планшета недостаточны для описания измерительных возможностей: требуется точный состав модулей.
Автоматизация не отменяет оценку пригодности пациента для конкретной процедуры и ограничений установки манжет. Подходящую конечность, состояние кожи и иные клинические обстоятельства оценивает медицинский специалист. Персонал должен понимать сообщения о качестве и уметь отличать завершённый расчёт от достоверного измерения. В инструкции и обучении важны не только кнопки запуска, но и действия при невозможности получить сигнал.
При сравнении систем следует запросить пример неидеальной записи: слабый сигнал, движение, потеря соединения. Демонстрация только успешного исследования не показывает, как аппарат ведёт себя в сложных условиях. Полезно узнать, сохраняет ли программа причину повторения, исходную кривую и историю ручных изменений, а также можно ли выгрузить эти данные вместе с заключением.
Разбор: высокий индекс при неудовлетворительной форме волны
Учебная ситуация: система выдаёт высокий ABI, и сотрудник предполагает, что кровоснабжение конечности хорошее. Однако в отчёте присутствует предупреждение об ограничении измерения, а форма дополнительной пульсовой записи отличается от ожидаемой. В такой ситуации нельзя выбирать только удобное число и игнорировать остальные каналы.
Сначала проверяют правильность манжет, идентификацию сторон и качество регистрации. Затем врач сопоставляет данные с клиническими сведениями и определяет, связан ли результат с несжимаемостью, технической ошибкой или иным обстоятельством. Вопрос о TBI либо визуализирующем исследовании решается медицински. Автоматическая окраска индекса не заменяет этот этап.
Для организации кабинета вывод прост: отчёт должен показывать не только индекс, но и исходные значения, сигналы и предупреждения. Если при передаче в медицинскую систему сохраняется одно поле «ABI», значимая часть информации теряется. Техническое задание на интеграцию должно включать данные о качестве, а не только числовой результат.
Разбор: низкое пальцевое давление после прихода с холода
Вторая учебная ситуация: обследование TBI начинают сразу после прихода пациента в помещение. Пальцы холодные, PPG имеет малую амплитуду, а алгоритм несколько раз не может выделить восстановление пульсации. В одном повторе появляется числовое значение, которое существенно отличается от прежнего исследования.
Такую запись нельзя автоматически считать доказательством ухудшения кровотока. Проверяют соответствие условиям подготовки, положение пальца, фиксацию датчика и качество волны. Приведение условий к протоколу и решение о повторной регистрации находятся в компетенции персонала. Самостоятельное интенсивное согревание или изменение техники вопреки инструкции не является универсальным способом исправления результата.
После получения пригодной записи документируют, какие условия были изменены и какой фрагмент использован. Неудачные попытки не следует молча заменять единственной цифрой без комментария. При динамическом наблюдении врачу важно знать, сравниваются ли исследования, выполненные одинаковым методом и в сопоставимых условиях.
Что требовать от комплектации и архива
Комплект выбирают по задачам: только ABI, ABI с дополнительными волнами, TBI либо расширенная сосудистая лаборатория. Следует отличать стандартные функции от опций. Наличие универсального регистратора не означает включённую лицензию для всех тестов, а наличие PPG-разъёма не гарантирует комплект пальцевых манжет и нужных датчиков.
| Требование | Проверка до ввода в работу | Практический смысл |
|---|---|---|
| Определённый метод ABI и TBI | Документация каждой активной функции | Возможность корректно интерпретировать и сравнивать результаты |
| Полный размерный ряд принадлежностей | Сверка манжет и датчиков с профилем пациентов | Меньше технически непригодных исследований |
| Просмотр исходных волн | Открытие записи без сокращённого отчёта | Проверка качества и спорных результатов |
| Сохранение исходных давлений | Проверка состава экспортируемого документа | Восстановление расчёта индекса |
| Обработка неуспешного измерения | Просмотр штатных сообщений и учебного примера | Отсутствие ложной уверенности в недостоверной цифре |
| Архив и обслуживание | Тест восстановления данных и план проверки пневматики | Продолжение работы после сбоя и контроль измерительной цепи |
Пневматическая герметичность, целостность датчиков и состояние манжет влияют на воспроизводимость. Проверки выполняют по регламенту изготовителя; произвольное подсоединение стороннего источника давления к пациентским каналам недопустимо. После ремонта или замены значимых принадлежностей проверяют работу системы в предусмотренном сервисном порядке и документируют изменения.
Частые вопросы
TBI точнее ABI во всех случаях?
Нет. Эти методы исследуют разные точки и имеют собственные ограничения. TBI может дополнять обследование при ограниченной информативности лодыжечного измерения, но его результат зависит от пальцевой перфузии, температуры и качества регистрации. Выбор метода определяется задачей обследования.
Можно ли рассчитать ABI на любом тонометре?
Само деление двух чисел возможно, но медицинская достоверность зависит от того, как они получены. Устройство должно быть предназначено и валидировано для соответствующего измерения. Обычная плечевая функция не подтверждает пригодность прибора для лодыжечного давления.
Почему нужно сохранять кривые, если индекс уже рассчитан?
Кривая позволяет оценить качество сигнала, движение и особенности определения давления. Без неё число может быть невозможно проверить. Для повторного анализа полезны исходные давления, сторона, метод и сообщения о качестве, а не только итоговый коэффициент.
Показывает ли индекс место сужения артерии?
Нет, это функциональное соотношение давлений. Для анатомической оценки могут потребоваться другие методы по назначению врача. Не следует описывать систему ABI/TBI как аппарат, который самостоятельно строит карту всех поражённых сосудов.
Документация и дополнительные материалы
