Аппарат искусственной вентиляции лёгких — медицинское устройство, которое создаёт и контролирует поток дыхательного газа, обеспечивая полную или частичную механическую поддержку дыхания. Его задача не сводится к подаче кислорода: аппарат управляет взаимодействием потока, давления и времени, измеряет параметры дыхательного цикла и сообщает об отклонениях. Кислородный концентратор, мешок для ручной вентиляции и аппарат ИВЛ выполняют разные функции и не являются взаимозаменяемыми устройствами.
Для специалиста, выбирающего оборудование, главный вопрос звучит не «сколько режимов в меню», а «может ли данная конфигурация выполнять задачи отделения с нужными группами пациентов и при имеющейся инфраструктуре». Ответ зависит от дыхательной системы, диапазонов измерений, программного обеспечения, расходных материалов, автономности и подготовки персонала. Ниже разбираются именно свойства техники; выбор лечебного режима и его параметров относится к ведению пациента.

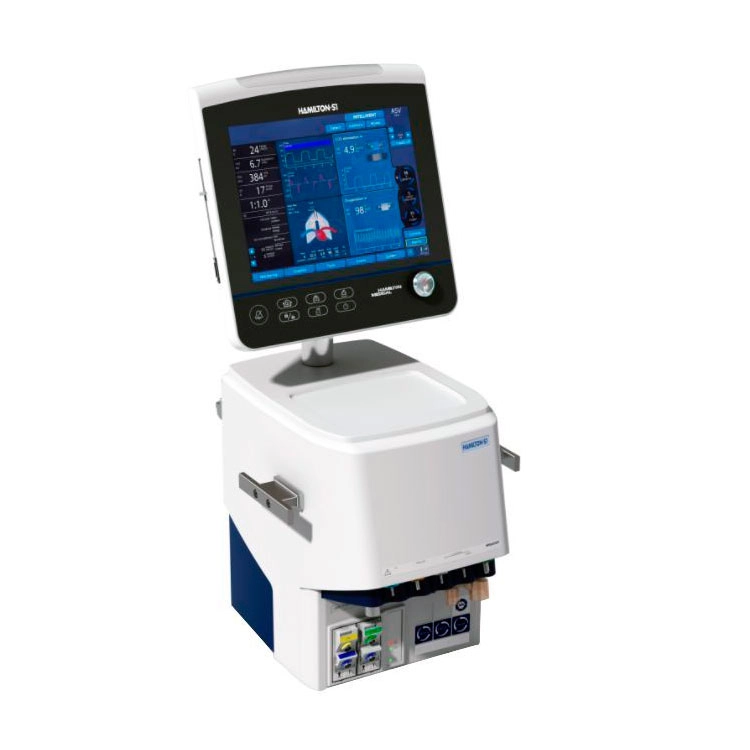

Как устроен аппарат ИВЛ
В типовой системе можно выделить источник потока, узел формирования газовой смеси, регулирующие клапаны, дыхательный контур, измерительные каналы и управляющую электронику. Поток может формироваться турбиной либо поступать из системы медицинских газов. Это различие определяет требования к подключению и транспортировке, но само по себе не устанавливает качество аппарата или его пригодность для конкретной группы пациентов.
Клапаны задают движение газа в течение дыхательного цикла. Измерительные элементы регистрируют давление и поток; объём рассчитывается по измеренному потоку с учётом алгоритмов системы. Часть датчиков находится внутри прибора, часть может располагаться в дыхательном контуре рядом с пациентом. Удалённость точки измерения имеет значение при небольших объёмах, утечках и изменении свойств контура.
Дисплей показывает численные параметры, кривые и, если предусмотрено, петли. Число на экране может быть установленной величиной, непосредственно измеренным параметром или расчётным показателем. Эти категории необходимо различать: совпадение названия не означает одинаковую методику определения у разных производителей. При сравнении моделей следует уточнять место измерения, условия расчёта и ограничения алгоритма.
| Узел | Что делает | Что выяснить при комплектации |
|---|---|---|
| Источник потока | Обеспечивает движение дыхательного газа | Нужен ли сжатый воздух, какие источники кислорода допустимы |
| Газовый смеситель | Формирует предусмотренный состав смеси | Как контролируется кислород и обслуживается измерительный элемент |
| Клапаны вдоха и выдоха | Управляют фазами цикла и сопротивлением пути газа | Какие элементы снимаются, обрабатываются и заменяются |
| Датчики потока и давления | Формируют данные для управления и мониторинга | Расположение датчика, совместимые контуры, особенности малых объёмов |
| Контроллер и интерфейс | Реализуют алгоритмы, отображают данные и тревоги | Версия ПО, лицензии, доступность обучения и обновлений |
| Питание | Обеспечивает работу от сети и резервных источников | Реальная автономность в заявленной конфигурации и порядок проверки батарей |
Какие бывают аппараты ИВЛ

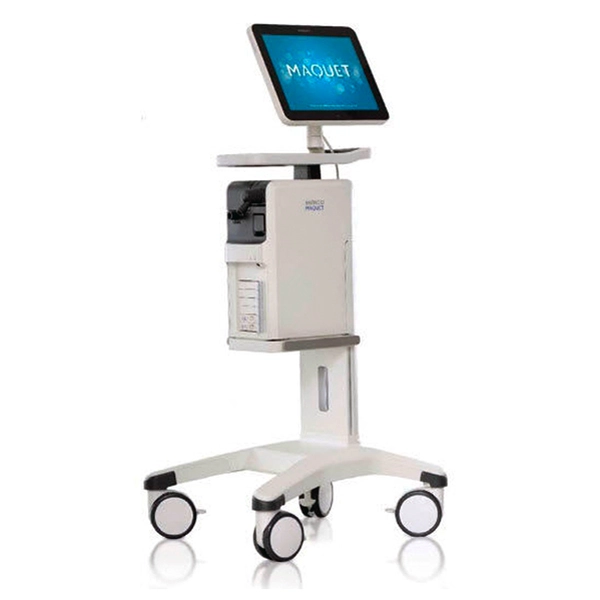

Реанимационный аппарат предназначен для длительной работы в условиях интенсивной терапии. При его оценке важны возможности мониторинга, настройка экранов, состав дыхательных систем и доступ к расходным материалам. Однако выражение «реанимационный» не гарантирует наличие всех возрастных категорий, всех режимов или любого вида газового мониторинга: эти возможности подтверждают для конкретного исполнения.
Транспортный аппарат оценивают по условиям перемещения: креплению, устойчивости к допустимым механическим воздействиям, массе комплектной системы и работе от резервного питания. В расчёт входит не один корпус, а аппарат вместе с кислородом, аккумуляторами, контуром, креплением и необходимыми принадлежностями. Удобство переноски не заменяет документально подтверждённую область применения.
Аппараты для домашней респираторной поддержки имеют другую организацию интерфейса, сервиса и расходных материалов. Их нельзя автоматически считать уменьшенными копиями реанимационных систем. Отдельно проверяют разрешённые типы контуров, способы компенсации утечки, резервирование и требования к наблюдению. Назначение устройства устанавливается документацией, а не внешним сходством или названием режима.
Неонатальное применение требует проверки всей измерительной цепи при малых объёмах и соответствующих принадлежностей. Наличие строки «новорождённые» в презентации недостаточно, если конкретная поставка не содержит требуемого датчика, программной опции или контура. Совместимость возрастной категории следует подтверждать одновременно для аппарата, датчиков и расходной системы.
Режимы: почему названий недостаточно
Чтобы понимать режим, полезно последовательно ответить на три вопроса: что запускает вдох, какая величина управляется во время вдоха и какое условие завершает вдох. Запуск может определяться временем или обнаруженным дыхательным усилием; алгоритм завершения связан с установленной логикой режима. Торговые названия нередко объединяют несколько функций, поэтому одинаковая аббревиатура в двух каталогах ещё не означает одинаковое поведение.
При управлении по объёму и при управлении по давлению меняется способ организации вдоха. Из этого нельзя выводить, что один подход универсально безопаснее другого. Практическое значение имеют условия применения, ограничения давления, измеряемые объёмы, утечки и работа персонала. Для закупочной спецификации лучше описывать необходимую функцию понятными признаками, а не собирать максимальный список фирменных сокращений.
Поддержка самостоятельного дыхания также не является одной стандартной функцией. Существенны обнаружение усилия, переход между фазами, обработка утечек и предусмотренные резервные механизмы. Эти свойства нужно обсуждать на демонстрации и при обучении, не превращая демонстрацию в подбор настроек для пациента. Учебный стенд позволяет изучить интерфейс и поведение оборудования без переноса клинических решений на условную модель.
| Термин | Что следует понимать | Чего термин сам по себе не доказывает |
|---|---|---|
| Триггер | Условие запуска аппаратного вдоха или поддержки | Автоматическую синхронизацию при любых утечках |
| Циклирование | Условие перехода от вдоха к выдоху | Одинаковый алгоритм у разных производителей |
| Контроль по давлению | Организацию вдоха с управлением давлением | Постоянство доставленного объёма при изменении механики |
| Контроль по объёму | Организацию вдоха с целевым объёмом в рамках алгоритма | Отсутствие необходимости контролировать давление |
| NIV | Возможность предусмотренной неинвазивной поддержки | Совместимость с любой маской и любым контуром |
| Автоматическая функция | Изменение отдельных величин по заданной логике | Самостоятельную постановку диагноза или отмену наблюдения |
Дыхательный контур — часть системы измерения
Контур определяет путь газа и взаимодействует с измерительными каналами. Однолинейные и двухлинейные дыхательные контуры, клапаны выдоха, порты утечки и расположение датчика нельзя произвольно смешивать. Даже если соединения физически подходят друг к другу, это ещё не подтверждает работоспособность комбинации. В перечне поставки необходимо указать точные типы контуров и совместимость принадлежностей.
Добавление фильтра, увлажнителя или удлинителя изменяет свойства газового пути. Для инженера это вопрос сопротивления, объёма системы и условий измерения; для отделения — ещё и вопрос обработки, замены и запаса расходных материалов. Поэтому перечень дополнительных элементов должен быть частью согласованной конфигурации, а не неформальным списком того, что оказалось доступно на складе.
Активное увлажнение и тепло-влагообменные устройства требуют различной организации расходников и обслуживания. Сравнивать их только по стоимости одного элемента неправильно. Учитывают предусмотренную область применения, совместимость с дыхательной системой, организацию конденсата и требования инструкции. Материал общего обзора не заменяет выбор метода кондиционирования газа для конкретного пациента.
Что действительно показывают кривые и тревоги
Кривые давления, потока и объёма позволяют видеть последовательность событий внутри дыхательного цикла. Их диагностическая ценность зависит от корректного измерения и понимания условий работы системы. Неровность кривой может быть связана как с взаимодействием пациента и аппарата, так и с контуром или сигналом датчика. Поэтому интерфейс должен позволять различать физиологические события и технические проблемы.
Тревога является сообщением о состоянии, распознанном системой, а не готовым диагнозом. Важны приоритет, различимость звука, читаемость текста, журналирование и сохранение индикации. Для оценки рабочего места полезно проверить, насколько сообщения доступны при обычном освещении, расстоянии и шуме отделения. Эти проверки не требуют устанавливать универсальные клинические пределы.
Технические тревоги могут сообщать о проблемах газоснабжения, питания, датчиков или системы дыхания. Возможность удалённой передачи сообщения не отменяет локальную сигнализацию. При интеграции в центральную систему необходимо отдельно проверить, какие события передаются, с какой задержкой и что произойдёт при обрыве связи. Наличие сетевого разъёма не означает готовой интеграции.
Шесть содержательных критериев выбора
Первый критерий — профиль пациентов и места применения. Перечисляют возрастные категории, стационарную работу, внутрибольничное перемещение и условия размещения. Затем сопоставляют этот перечень с разрешённым назначением конкретного исполнения. Такой порядок защищает от покупки аппарата, у которого нужная функция присутствует лишь в другой версии.
Второй критерий — респираторные задачи. Отделение описывает требуемые виды поддержки и мониторинга, а поставщик раскрывает, какими функциями и лицензиями они обеспечиваются. Полезно разделить обязательные возможности и потенциальное расширение: иначе опции, важные для будущего, могут ошибочно восприниматься как уже входящие в базовую поставку.
Третий критерий — инфраструктура. Проверяют медицинские газы, электропитание, крепления, допустимые условия эксплуатации и место для принадлежностей. Для транспортной конфигурации составляют отдельную схему: маршрут, доступные источники питания и газа, фиксация аппарата, передача пациента между рабочими местами. Универсального числа минут автономности для всех сценариев не существует.
Четвёртый критерий — измерительная и расходная система. Согласуют датчики, контуры, фильтры, увлажнение и варианты обработки. Пятый — эксплуатация: обучение, регламент обслуживания, сервисная документация, проверочное оборудование и доступность запасных частей. Шестой — обмен данными: конкретные получатели информации, интерфейсы, права доступа и ответственность за обновление программного обеспечения.
| Ситуация при сравнении | Что запросить | Почему это важно |
|---|---|---|
| В обеих заявках одинаковое название аппарата | Исполнение, версию ПО и перечень лицензий | Возможности поставок могут различаться |
| Заявлена работа с детьми и новорождёнными | Подтверждение возрастных категорий и точный набор принадлежностей | Функция зависит от всей конфигурации |
| Указана длительная автономность | Условия измерения и состав работающих модулей | Паспортная цифра относится к определённому сценарию |
| Обещана интеграция с МИС | Перечень передаваемых данных и проект подключения | Физический порт не равен готовому обмену |
| Есть только цена корпуса | Стоимость расходников, обслуживания и обучения | Расходы эксплуатации могут существенно изменить сравнение |
Разбор типичных ошибок
Ошибка «больше режимов — лучше» возникает, когда количество строк меню подменяет клинические задачи. Ненужные опции увеличивают сложность обучения, тогда как необходимая функция может отсутствовать в поставке. Корректнее подготовить функциональный перечень и проверить его на конкретной конфигурации с участием врачей, медицинских сестёр и инженерной службы.
Ошибка «любой контур подходящего диаметра совместим» игнорирует тип выдоха, расположение датчиков и допустимые сопротивления. Ошибка «аккумулятор нужен только при отключении электричества» не учитывает перемещение между розетками и работу транспортной системы. Ошибка «все измеренные значения можно напрямую сравнить» оставляет без внимания алгоритмы усреднения и место измерения.
Отдельная ошибка — принятие учебных или демонстрационных экранов за фактическую комплектацию. На презентации могут показываться функции другого программного пакета. Итоговая спецификация должна фиксировать то, что будет установлено и проверено при вводе в эксплуатацию, включая доступность журналов, языков интерфейса и сервисных функций для уполномоченных специалистов.
Приёмка и жизненный цикл
Приёмка начинается с сопоставления документов и фактического состава. Проверяют идентификацию аппарата и принадлежностей, программные опции, наличие инструкций и организацию обучения. Испытания функциональности выполняются по предусмотренным процедурам с соответствующим проверочным оснащением; клинический пациент не должен становиться способом проверки закупленной техники.
Далее требуется план обслуживания: ответственные сотрудники, регистрация неисправностей, порядок замены расходных узлов и контроля аккумуляторов. Систематическое документирование помогает отличать единичную проблему от повторяющегося отказа принадлежности. Особенно важно сохранять сведения об обновлениях ПО и изменениях конфигурации: после них прежние учебные материалы могут требовать пересмотра.
Частые вопросы
Аппарат ИВЛ и кислородный концентратор — одно и то же?
Нет. Концентратор формирует кислородсодержащий газ из окружающего воздуха в пределах своих характеристик. Аппарат ИВЛ управляет механической поддержкой дыхания. Возможность совместной работы определяется инструкциями устройств и характеристиками источника газа; простое наличие штуцера не доказывает совместимость.
Наличие NIV означает, что можно подключить любую маску?
Нет. Значение имеют тип дыхательной системы, способ выдоха, допустимые утечки и принадлежности, разрешённые производителем. В комплекте должны быть предусмотрены соответствующие интерфейсы и обучение обращению с ними. Функция в меню и готовое рабочее место — разные уровни комплектации.
Можно ли оценить аппарат только по диапазону дыхательного объёма?
Диапазон — один из критериев. Его рассматривают вместе с точностью, условиями измерения, типом датчика, контуром и подтверждёнными категориями пациентов. Большой размах паспортных чисел не заменяет проверки работы в той части диапазона, которая важна для отделения.
Нужны ли отдельные специалисты для обслуживания?
Регулярные пользовательские проверки и техническое обслуживание имеют разный объём ответственности. Персонал отделения выполняет предусмотренные ему операции, а сервисные процедуры требуют соответствующей подготовки и полномочий. Границы определяются документацией и организацией эксплуатации учреждения.
