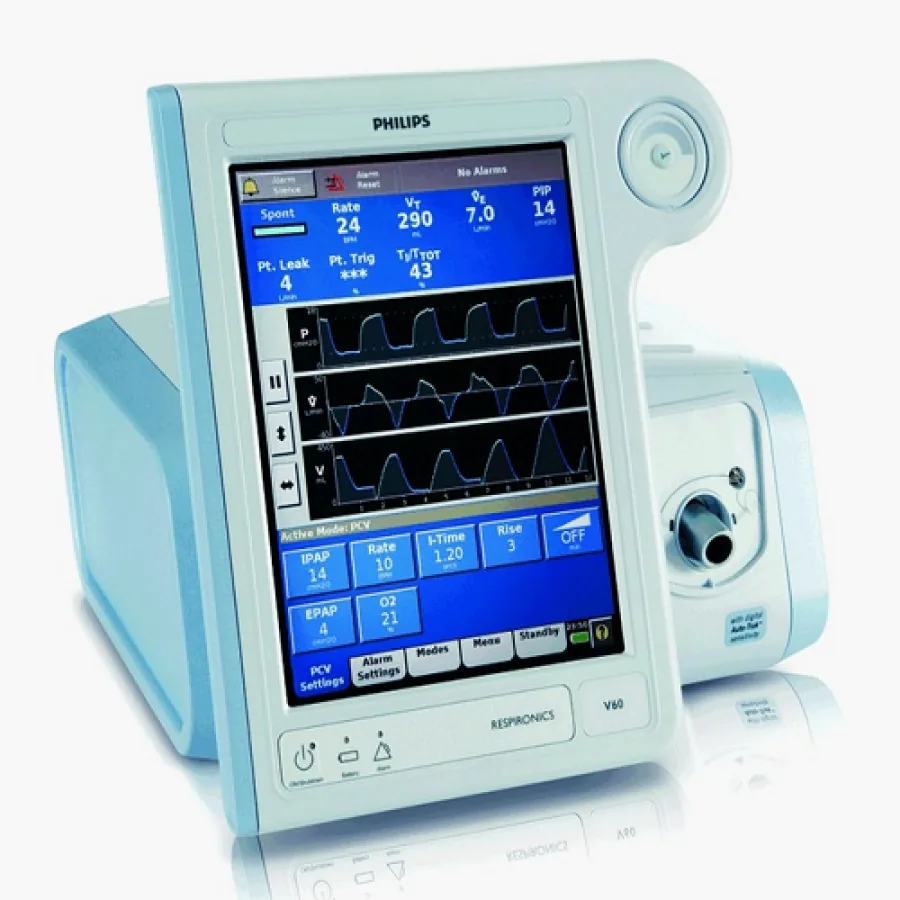

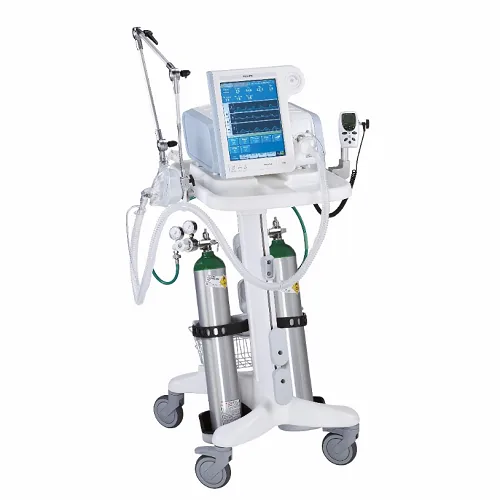

Аппарат неинвазивной вентиляции — медицинское устройство для механической поддержки дыхания через наружный интерфейс, обычно маску, без введения эндотрахеальной трубки. Он формирует поток и давление, анализирует дыхательные сигналы и, в предусмотренных режимах, согласует поддержку с усилиями пациента. Слово «неинвазивная» описывает способ подключения к дыхательным путям, а не отсутствие требований к наблюдению и контролю.
Один и тот же класс поддержки может реализовываться специализированным аппаратом НИВ или многорежимным вентилятором с соответствующей функцией. Домашнее устройство для терапии нарушений дыхания во сне, аппарат длительной вентиляции и реанимационная система не становятся взаимозаменяемыми из-за похожего корпуса или общей аббревиатуры. Их назначение, тревоги, допустимые контуры и условия применения проверяют отдельно.
Что делает аппарат, а что зависит от интерфейса
Источник потока подаёт газ в дыхательный контур. Управляющая система изменяет работу турбины или клапанов, поддерживая предусмотренное давление. Датчики измеряют величины, которые используются для управления и мониторинга. Однако между прибором и дыхательными путями находятся трубка, фильтры, возможный увлажнитель и маска. Их сопротивление, внутренний объём и герметичность влияют на работу всей системы.
Маска не является простым переходником. Она должна соответствовать разрешённой конфигурации контура, обеспечивать необходимый контакт и сохранять предусмотренный путь выдоха. Разные интерфейсы могут закрывать нос, нос и рот либо иметь другую конструкцию. Их выбор связан с медицинской задачей и особенностями пациента. При комплектации учитывают размерный ряд, фиксацию и доступность замены, а не одну универсальную маску.
Аппарат оценивает дыхание по доступным ему сигналам. Если поток измеряется внутри корпуса, до пациента остаётся часть системы, в которой возможны утечки и изменение давления. Поэтому некоторые отображаемые величины являются расчётными оценками. Их нельзя автоматически считать прямым измерением у дыхательных путей или сопоставлять с другим прибором без знания метода.
| Узел | Функция | Что нужно подтвердить |
|---|---|---|
| Источник потока | Формирует движение дыхательного газа | Допустимые источники газа и условия работы |
| Датчики и управляющий алгоритм | Оценивают дыхательный цикл и регулируют поддержку | Где измеряются параметры и какие из них рассчитываются |
| Контур | Соединяет аппарат с интерфейсом и организует выдох | Однолинейное или двухлинейное исполнение, клапаны и принадлежности |
| Маска | Передаёт давление и поток к дыхательным путям | Совместимость с контуром, размер и конструкцию выдоха |
| Увлажнение | Подготавливает дыхательный газ при предусмотренном применении | Разрешённые камера, трубка и датчики |
| Питание и тревоги | Поддерживают непрерывность и сообщают об отклонениях | Автономность полной системы и доступные сигналы тревоги |
CPAP и двухуровневая поддержка: почему названия не равнозначны
CPAP означает поддержание положительного давления в дыхательных путях в течение дыхательного цикла. Двухуровневая система использует различные уровни давления в предусмотренных фазах. Это разные принципы организации поддержки. Наличие автоматической корректировки одного параметра не означает, что аппарат выполняет весь набор функций другого класса оборудования.
Термины BiPAP, bilevel и аналогичные обозначения встречаются в названиях технологий и изделий, но не заменяют описание конкретного режима и назначения. При сравнении аппаратов нужно выяснять, как происходит переход между фазами, какие события запускаются пациентом и какие функции доступны при отсутствии ожидаемого усилия. Лечебные параметры определяет медицинский специалист; техническая статья не задаёт их универсальные значения.
Для отдельных систем предусмотрены алгоритмы, ориентированные на целевой показатель вентиляции. Они изменяют поддержку в пределах заданных условий, но не устраняют влияние утечки, качества сигнала и ограничений самого устройства. Слова «автоматический» или «интеллектуальный» не означают самостоятельного выбора всей лечебной стратегии. В документации важны измеряемая цель, пределы алгоритма и назначение режима.
Контур и путь выдоха
В однолинейной системе вдох и выдох связаны с одной трубкой, но удаление выдыхаемого газа обеспечивается предусмотренной конструкцией. Это может быть намеренная утечка через соответствующий элемент или управляемый клапан. Такие варианты нельзя произвольно смешивать: одинаковый диаметр соединения не доказывает функциональную совместимость.
У двухлинейного контура имеются отдельные пути вдоха и выдоха. Такая организация меняет расположение клапанов и датчиков, но сама по себе не делает систему лучше для любой задачи. Важна согласованная конфигурация аппарата, контура и интерфейса. При замене компонентов нужно руководствоваться разрешёнными схемами, а не внешним сходством изделий.
Вентилируемая и невентилируемая маски различаются наличием предусмотренного выхода газа. Ошибочная комбинация может нарушить удаление выдыхаемой смеси. Поэтому обозначение маски и тип контура должны быть понятны персоналу. Нельзя закрывать штатные отверстия, пытаясь устранить «шумную утечку», если они являются частью дыхательной системы.
Намеренная и ненамеренная утечка
Намеренная утечка предусмотрена конструкцией определённых систем и участвует в удалении выдыхаемого газа. Ненамеренная возникает, например, в области прилегания маски или соединений. Для аппарата оба потока входят в общую картину измерений, но имеют разный смысл. Алгоритм должен учитывать ожидаемую характеристику штатного пути выдоха и отличать её от дополнительных потерь настолько, насколько это возможно.
Компенсация утечки имеет пределы. При значительном или быстро меняющемся нарушении герметичности аппарат может иначе оценивать начало вдоха, завершение фазы и величину вентиляции. Поэтому обещание «работает с утечкой» недостаточно для выбора. Нужны сведения о применимых интерфейсах, способе обнаружения разъединения и ограничениях расчётных показателей.
Число утечки на экране следует понимать в контексте конкретной реализации. У одного аппарата может отображаться общий поток потерь, у другого — оценка ненамеренной составляющей. Прямое сравнение чисел без определения показателя вводит в заблуждение. При обучении полезно отдельно разобрать, что именно рассчитывает выбранная модель и какие события требуют технической проверки.
Синхронизация с дыхательным усилием
Триггер связан с обнаружением начала дыхательного усилия, а переключение фаз — с завершением вдоха в рамках выбранного алгоритма. Для этого система анализирует изменения потока или давления. Утечка, сопротивление компонентов и особенности сигнала могут затруднять распознавание. Следовательно, удобство интерфейса не исчерпывает вопрос взаимодействия пациента с аппаратом.
Автосрабатывание и пропуск усилия являются разными видами рассогласования. В первом случае устройство может распознать событие без ожидаемого усилия пациента, во втором — не ответить на реальное усилие. Определять причину нужно по совместной оценке клинической ситуации и технических сигналов. Произвольная замена маски или изменение контура способны добавить новую переменную и затруднить разбор.
При выборе системы важно, какие кривые и тренды доступны персоналу. Одно итоговое число не показывает временную структуру взаимодействия. Возможность видеть давление и поток, отмечать события и сохранять данные помогает разбирать сложные ситуации. Однако наличие графиков не заменяет подготовку специалиста, который понимает их ограничения.
| Наблюдение при техническом разборе | Возможная группа причин | Какие сведения нужны |
|---|---|---|
| Рост показателя утечки | Прилегание интерфейса, соединения, изменение разрешённой конфигурации | Определение отображаемого показателя и состояние компонентов |
| Неожиданное переключение фаз | Особенности усилия, помехи, утечка, алгоритм распознавания | Кривые потока и давления, временная связь с наблюдением |
| Расхождение расчётного объёма с другим прибором | Разные точки и методы измерения | Конфигурация контура и описание расчёта |
| Вода в трубке | Тепловые условия и конденсация | Тип увлажнения, положение контура и разрешённые принадлежности |
| Недостаточная автономность | Состояние батареи и нагрузка полного комплекта | Условия паспортного испытания и подключённые модули |
Кислород и увлажнение
Способ подачи кислорода различается между аппаратами. Одни системы смешивают газы в управляемом узле, другие допускают добавление кислорода через предусмотренное подключение. При этом расход кислорода и результирующая концентрация во вдыхаемой смеси не являются одним показателем. На состав смеси могут влиять общий поток, утечка и организация контура.
Если нужен контроль концентрации, необходимо выяснить, имеется ли соответствующий датчик и где он расположен. Нельзя считать цифру расхода на внешнем расходомере подтверждением измеренной FiO₂. Допустимый способ подключения и пределы источника кислорода устанавливает производитель конкретного аппарата. Самодельные переходники и изменение точки подачи не являются способом расширить его возможности.
Активный увлажнитель добавляет тепло и влагу, но одновременно меняет конфигурацию дыхательной системы. Камера, подогреваемая трубка и датчики должны быть совместимыми. Конденсат зависит от температуры среды и теплового состояния разных участков. Техническая готовность включает правильную сборку и предусмотренный контроль, а не только заполненную водой ёмкость.
Шесть критериев выбора аппарата НИВ
Первый критерий — назначение и место применения. Нужно различать стационарную, домашнюю и транспортную работу, а также поддержку самостоятельного дыхания и задачи, предъявляющие другие требования к резервированию. Разрешённые группы пациентов и условия эксплуатации проверяют для конкретной модели. Общая надпись «для взрослых и детей» без уточнения исполнения недостаточна.
Второй критерий — интерфейсы и контуры. Перечень должен включать допустимые типы масок, размеры, клапаны, фильтры и способ увлажнения. Полезно сравнивать полный комплект для рабочего сценария. Если совместимые принадлежности труднодоступны, хороший аппарат может оказаться непригодным для устойчивой ежедневной эксплуатации.
Третий критерий — мониторинг и тревоги. Проверяют доступные показатели, их измерительную природу и способ обнаружения критических технических событий. Важны различимость звуковых и визуальных сигналов, условия удалённой передачи и поведение при потере связи. Список тревог оценивают вместе с организацией наблюдения, а не как отдельную рекламную строку.
Четвёртый критерий — питание и перемещение. Автономность зависит от батареи, режима нагрузки и подключённых компонентов. Следует выяснить, относится ли заявленное время к реальной комплектации. Для перемещения дополнительно нужны крепления, защита соединений и разрешённые условия, поскольку компактность сама по себе не подтверждает транспортное назначение.
Пятый критерий — программные данные. Архив использования, тренды и события полезны, если их можно правильно интерпретировать и привязать к пациенту. Уточняют способ выгрузки, лицензии, доступ к исходным сведениям и защиту информации. Автоматический отчёт должен оставлять понятным, какие величины измерены, а какие рассчитаны.
Шестой критерий — сервис и обучение. Персоналу нужны не только действия запуска, но и понимание типовых ошибок сборки, сообщений о контуре и правил обработки. Проверяют доступность батарей, датчиков и расходных материалов. Обслуживание должно учитывать весь комплект, включая маску и увлажнение, а не только корпус вентилятора.
Разбор двух практических ситуаций
В первом случае после замены маски аппарат начал показывать иной уровень утечки. Нельзя сразу заключить, что новый интерфейс хуже или прибор неисправен. Сначала уточняют, совпадает ли тип маски с разрешённой конфигурацией и определением показателя, сохранён ли предусмотренный путь выдоха и не изменились ли соединения. Такой разбор отделяет техническую совместимость от клинического решения о поддержке.
Во втором случае аппарат переносится на новое место, а автономность оказывается меньше ожидаемой. Проверяют возраст батареи, состав подключённых компонентов и условия, при которых производитель указывал время работы. Если в расчёт ранее не входило увлажнение или другой потребитель, сравнение было некорректным. План резервирования строят для целого рабочего комплекта, а не по максимальной цифре из буклета.
| Ошибка сравнения | Почему она вводит в заблуждение | Корректный подход |
|---|---|---|
| Считать CPAP и любой аппарат НИВ одинаковыми | Различаются способы поддержки и назначение | Сопоставить функции конкретных систем |
| Выбирать по максимальному давлению | Не учитываются сигналы, интерфейс и тревоги | Оценивать рабочий сценарий полностью |
| Использовать любую подходящую по разъёму маску | Может измениться путь выдоха | Проверять функциональную совместимость |
| Считать компенсацию утечки безграничной | Алгоритм работает в определённых условиях | Изучать ограничения и контроль разъединения |
| Приравнивать расход кислорода к FiO₂ | Это разные физические величины | Уточнять способ смешивания и измерения |
| Сравнивать автономность без нагрузки | Условия испытаний могут различаться | Проверять полный комплект и состояние батареи |
Частые вопросы
Аппарат НИВ заменяет кислородный концентратор? Нет. Концентратор служит источником обогащённого кислородом газа, а аппарат НИВ управляет механической поддержкой дыхания. В отдельных схемах они могут использоваться совместно, если это разрешено документацией, но выполняют разные функции.
Нужна ли специальная маска? Требуется интерфейс, совместимый с аппаратом и выбранным типом контура. Различаются не только размеры, но и конструкция выдоха. Поэтому одной проверки удобства прилегания недостаточно для подтверждения технической совместимости.
Почему на двух аппаратах отличаются цифры утечки? Возможны разные определения и алгоритмы оценки. Сначала нужно выяснить, включён ли штатный поток выдоха в отображаемое значение и где измеряется общий поток. Только после этого показатели можно содержательно сравнивать.
Можно ли выбрать параметры по этой статье? Материал объясняет устройство и критерии оснащения. Назначение поддержки, выбор режима и его параметров относятся к медицинскому ведению пациента. Для технической работы обязательны инструкция конкретного изделия и подготовка персонала.
