Увлажнитель дыхательных газов — устройство, которое добавляет водяной пар в газовую смесь дыхательной системы и, в активных моделях, управляет её подогревом. Прибор используют в предусмотренных изготовителем конфигурациях респираторной поддержки. Он не создаёт вентиляцию вместо аппарата ИВЛ и не заменяет источник кислорода: его задача относится к подготовке газа, проходящего по дыхательному контуру.
В обычных условиях верхние дыхательные пути участвуют в согревании и увлажнении вдыхаемого воздуха. При аппаратной поддержке условия меняются: газ поступает из внешнего источника, может иметь низкое содержание водяного пара, а часть естественного пути бывает исключена. Требуемый способ кондиционирования выбирают с учётом клинической задачи и разрешённой конфигурации системы. Этот материал рассматривает устройство и комплектацию оборудования, а не режим лечения конкретного пациента.
Что именно означает увлажнение
Влажность газа можно описывать по-разному. Абсолютная влажность отражает количество водяного пара в объёме газа. Относительная влажность показывает, насколько газ близок к насыщению при данной температуре. Эти показатели нельзя подменять друг другом. При охлаждении способность газа удерживать водяной пар уменьшается, поэтому в трубке может появиться жидкая вода даже при исправной камере.
Температура, отображаемая на экране, также не является универсальным показателем влажности. Она относится к определённой точке или алгоритму контроля. Между камерой, датчиком и пациентским концом находятся трубки и соединения, в которых газ отдаёт тепло окружающей среде. Правильная интерпретация показаний требует понимания того, где установлен измерительный элемент и какой параметр показывает конкретная модель.
Конденсат — результат перехода части водяного пара в жидкую фазу при соответствующих условиях. Его наличие не позволяет по одному внешнему признаку сделать вывод, что увлажнение обязательно чрезмерное или недостаточное. Значение имеют температура помещения, длина и положение контура, поток, настройки разрешённой конфигурации и работа подогрева. Оценивать нужно всю систему, а не только капли на стенке.
Из каких узлов состоит активная система

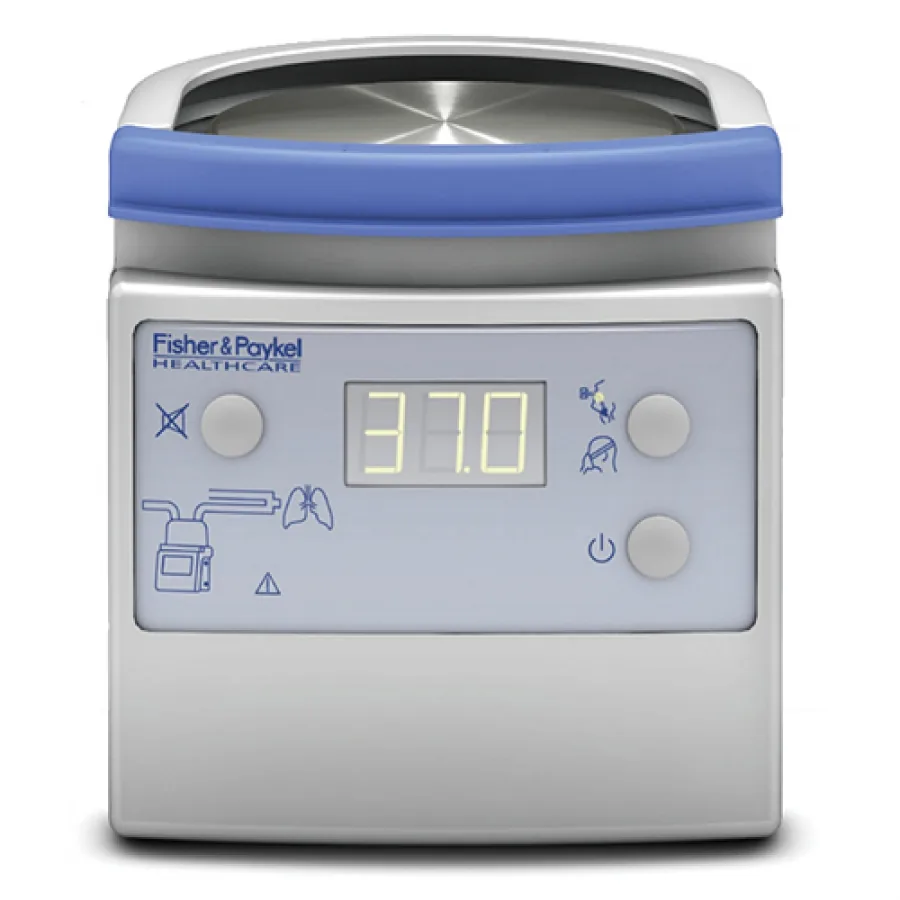

В типичном активном увлажнителе газ проходит через камеру с водой, установленную на нагревательном основании. Тепло передаётся камере и воде; поток получает водяной пар. Температурные датчики и электронный контроллер регулируют работу нагревателя. В зависимости от конструкции предусмотрены отдельные нагревательные элементы в дыхательной трубке, дополнительные датчики и специальные решения для уменьшения накопления конденсата.
Камера бывает с ручным или предусмотренным автоматическим пополнением воды. Автоматическая подача не означает, что любой резервуар можно подключить через произвольную трубку. Важны тип камеры, соединение, допустимая вода, положение ёмкости и работа механизма поддержания уровня. Эти условия определяются документацией системы. Импровизированная сборка из внешне подходящих деталей не подтверждает безопасность и точность её работы.
| Узел | Назначение | Что проверить при комплектации |
|---|---|---|
| Нагревательное основание | Передаёт тепло камере и управляет процессом | Совместимые камеры, режимы и условия окружающей среды |
| Камера увлажнения | Обеспечивает контакт потока с водяным паром | Тип заполнения, подключение воды, разрешённая ориентация |
| Дыхательная трубка | Проводит подготовленный газ | Допустимая длина, диаметр, подогрев и совместимость |
| Датчики | Передают контроллеру измеряемые величины | Точки установки, целостность, правильные разъёмы |
| Крепление и питание | Сохраняют рабочее положение системы | Нагрузка на стойку, доступ к воде и разъёму питания |
Подогреваемый контур помогает поддерживать тепловые условия на пути газа. Он не является самостоятельной гарантией отсутствия конденсата при любом размещении и любой температуре помещения. Изготовитель рассматривает конкретную комбинацию основания, камеры, трубки, датчиков и принадлежностей. Поэтому возможность подключения похожего разъёма ещё не означает функциональной совместимости.
В некоторых современных системах часть датчиков встроена в контур или объединена с соединительными элементами. Это упрощает сборку, но изменяет перечень расходных материалов и порядок проверки. Сравнивая устройства, следует учитывать не только размер экрана, но и то, сколько отдельных элементов персонал должен установить правильно перед началом работы.
Активное увлажнение и тепловлагообменник
Тепловлагообменник использует тепло и влагу выдыхаемого газа, возвращая их в последующем дыхательном цикле. Активная система получает энергию от внешнего источника и добавляет водяной пар из воды. Это разные принципы, а не две комплектации одного и того же прибора. Выбор зависит от характера респираторной поддержки, разрешённых принадлежностей и клинических ограничений.
При сравнении учитывают сопротивление, дополнительный внутренний объём, особенности секрета, длительность применения и конфигурацию контура. Нельзя автоматически устанавливать одновременно несколько устройств кондиционирования газа «для усиления эффекта». Допустимость сочетаний устанавливается по документации и принятому медицинскому решению. Дополнительный компонент может изменить сопротивление и условия работы системы.
| Вариант | Откуда берутся тепло и влага | Что особенно важно для выбора |
|---|---|---|
| Активный увлажнитель | Внешний нагрев и вода в камере | Совместимость камеры, контура, датчиков и режима поддержки |
| Тепловлагообменник | Частичное сохранение тепла и влаги выдоха | Сопротивление, внутренний объём, ограничения применения |
| Система высокопоточной терапии с увлажнением | Объединённая подготовка потока и газа | Проверка всей системы, включая интерфейс и источник газа |
| Специализированная неонатальная конфигурация | Зависит от конкретной системы | Разрешённый контур и принадлежности для данной группы пациентов |
Отдельно следует различать увлажнитель и распылитель лекарственного средства. Первый создаёт условия влажности газа, второй формирует аэрозоль предусмотренного состава. Добавление вещества в камеру не превращает её в корректный небулайзер. Использование воды и любых принадлежностей должно соответствовать назначению изделия, а не внешнему сходству резервуаров.
Шесть критериев выбора оборудования
1. Поддерживаемые клинические конфигурации
Сначала определяют, для какой системы требуется увлажнение: инвазивная вентиляция, неинвазивная поддержка, высокопоточная терапия или другая разрешённая задача. Затем проверяют возрастные группы и совместимые контуры. Наличие нескольких режимов в меню само по себе не подтверждает, что в поставку входят все необходимые принадлежности. Для каждого рабочего сценария нужен отдельный перечень компонентов.
Универсальность основания может быть полезной, если отделение использует разные методы поддержки. Однако переход между ними может требовать замены камеры, трубки, интерфейса или других частей. В техническом задании лучше описать реальные конфигурации и условия перехода, чем ограничиться фразой «для всех пациентов». Это позволит сопоставить предложения по одинаковому составу.
2. Контроль температуры и организация датчиков
Уточняют, какие параметры контролируются, где расположены измерительные точки и как выявляется неправильное подключение. Важно понимать различие между температурой нагревательной поверхности, газа на выходе камеры и газа в другой точке контура. Пользователь должен иметь возможность однозначно интерпретировать сообщение системы и проверить установленную конфигурацию.
Оценивают удобство размещения датчиков, защиту кабелей от натяжения и понятность разъёмов. Чем больше отдельных соединений, тем важнее обучение сборке и проверка комплектности. Интегрированные датчики могут уменьшать число ручных операций, но предъявляют собственные требования к расходным материалам. Выбор определяется рабочим процессом, а не только количеством датчиков в рекламном описании.
3. Работа с конденсатом и размещение контура
Сравнивают предусмотренные производителем решения для поддержания температуры трубки, отвода влаги и контроля состояния системы. Нужно учитывать реальную температуру помещения, длину трассы и возможное перемещение кровати. Конденсат может накапливаться в зависимых участках, поэтому оценка размещения относится к всей прикроватной системе, а не к одному блоку на стойке.
Порядок обращения с конденсатом задаётся инструкцией и локальными правилами. Не следует формировать универсальную процедуру сливания для всех контуров: конструкции различаются. При выборе полезно проверить, насколько хорошо персонал видит участки возможного накопления жидкости и может выполнить предусмотренное действие без натяжения соединений и нарушения размещения оборудования.
4. Камеры, вода и непрерывность работы
Проверяют способ заполнения, доступность разрешённых камер и водных ёмкостей, предусмотренный контроль уровня и сообщения о неисправности. Важно оценить рабочее место: есть ли место для ёмкости, не перекрывает ли она доступ к другим приборам, насколько удобно осмотреть соединения. Автоматическое пополнение уменьшает некоторые действия, но не отменяет контроля системы.
Условия замены камеры и других принадлежностей должны быть понятны и доступны персоналу. В закупке учитывают не только первое оснащение, но и поддержание запаса совместимых компонентов. Если расходная часть отсутствует, исправное основание может оказаться непригодным для запланированной задачи. Для нескольких отделений полезно заранее оценить возможность стандартизации комплектов.
5. Тревоги, индикация и обучение
Сообщения должны помогать различать проблему датчика, подключения, нагрева или другой части системы. Оценивают читаемость экрана в реальном помещении, понятность обозначений и доступность инструкции. Важна не максимальная громкость сама по себе, а возможность заметить событие и выполнить правильное предусмотренное действие в условиях работы отделения.
Обучение должно включать сборку, проверку принадлежностей, интерпретацию сигналов и действия при неисправности. Персоналу необходимо понимать границы автоматического контроля: прибор не обязательно обнаруживает каждую ошибку размещения или каждый неподходящий компонент. Практическая демонстрация на реальном комплекте полезнее ознакомления только с изображением панели управления.
6. Обработка, обслуживание и крепление
Разделяют многоразовый блок, одноразовые и многоразовые части дыхательной системы. Для каждого компонента проверяют допустимую обработку и срок применения по документации. Не следует переносить регламент одной трубки на другую только из-за одинакового диаметра. Также важно обеспечить сервисную проверку датчиков, кабелей и нагревательного основания предусмотренными методами.
Крепление должно выдерживать конкретную сборку и сохранять рекомендованное рабочее положение. Проверяют доступ к электропитанию, отсутствие натяжения трубок и удобство перемещения системы. Если оборудование используют при транспортировке, это должно быть прямо предусмотрено для соответствующей конфигурации. Наличие ручки или компактного корпуса такого разрешения не заменяет.
Разбор рабочих ситуаций
На одном участке трубки появились капли
Сначала рассматривают конфигурацию и условия: не изменились ли температура помещения, положение контура или подогрев. Отдельно проверяют предусмотренные соединения и сообщения прибора. Само наблюдение не даёт основания произвольно менять режим увлажнения. Причина может относиться к локальному охлаждению, размещению или несовместимому компоненту, а оценка должна следовать инструкции системы.
Основание исправно, но новый контур не распознаётся
Проверяют точную совместимость артикула, а не только внешний вид штекера. У разных поколений могут различаться датчики, электрические параметры и логика распознавания. Правильное решение для снабжения — иметь утверждённую таблицу совместимости. Попытка подогнать разъём или заменить компонент внешне похожим не является способом подтверждения работоспособности.
Отделение переводит пациента между методами поддержки
Проверяют, какие части системы могут оставаться в новой конфигурации, а какие должны быть заменены. Возможность использования одного основания при нескольких методах не означает неизменность всей сборки. Важны интерфейс, камера, трубки, режим устройства и условия контроля. Этот сценарий следует заранее включить в обучение и перечень необходимых расходных материалов.
| Наблюдение | Что оно не доказывает | Что проверяют по документации |
|---|---|---|
| Капли в трубке | Что нужно автоматически уменьшить увлажнение | Температурные условия, положение, подогрев и совместимость |
| На экране есть температура | Что известна абсолютная влажность у пациента | Место измерения и смысл отображаемого значения |
| Разъём подходит физически | Что контур разрешён для данной модели | Артикул и таблицу совместимости |
| Камера заполняется автоматически | Что система не нуждается в наблюдении | Контроль уровня, соединения и предупреждения |
| Нет звукового сигнала | Что исключены все ошибки сборки | Предусмотренную проверку комплектности и установки |
Какие сведения включить в техническое задание
Полезно описать метод респираторной поддержки, группы пациентов, совместимые аппараты и требуемые конфигурации. Отдельно указать состав начального комплекта, камеры, контуры, датчики, крепления и принадлежности для воды. В приложении можно привести рабочие сценарии перехода между конфигурациями и перечень операций, которые персонал должен выполнить самостоятельно.
При приёмке проверяют соответствие поставленных артикулов, доступность руководств, комплектность кабелей и работу предусмотренной индикации. Не следует оценивать клиническую эффективность по количеству пара, видимого при демонстрации. Для инженерной оценки важны документированные параметры и выполнение предусмотренных функциональных проверок, а для медицинского применения — соответствие назначению и принятому протоколу.
Частые вопросы
Можно ли использовать любую воду? Нет. Тип и качество воды определяются руководством конкретной системы. Добавление посторонних веществ не является допустимым способом расширить назначение увлажнителя.
Заменяет ли подогреваемая трубка камеру? Обычно это разные части активной системы: камера добавляет водяной пар, а подогрев трубки поддерживает температурные условия. Конкретная конструкция проверяется по документации.
Почему нельзя выбирать только по температурному диапазону? Потому что результат зависит также от потока, камеры, контура, расположения датчиков и окружающей среды. Один диапазон не описывает всю рабочую систему.
Можно ли применять взрослый контур у ребёнка? Только если соответствующая конфигурация прямо разрешена. Внутренний объём, сопротивление и совместимость принадлежностей требуют отдельной проверки.
Нужно ли покупать один увлажнитель на каждую технологию? Не обязательно: некоторые основания поддерживают несколько задач. Но каждую конфигурацию нужно подтвердить вместе с её расходными материалами и условиями применения.
Главный предмет выбора — не нагревательная подставка сама по себе, а законченная система кондиционирования дыхательного газа. Её работоспособность определяется согласованностью основания, камеры, датчиков, трубок и рабочего процесса отделения.
