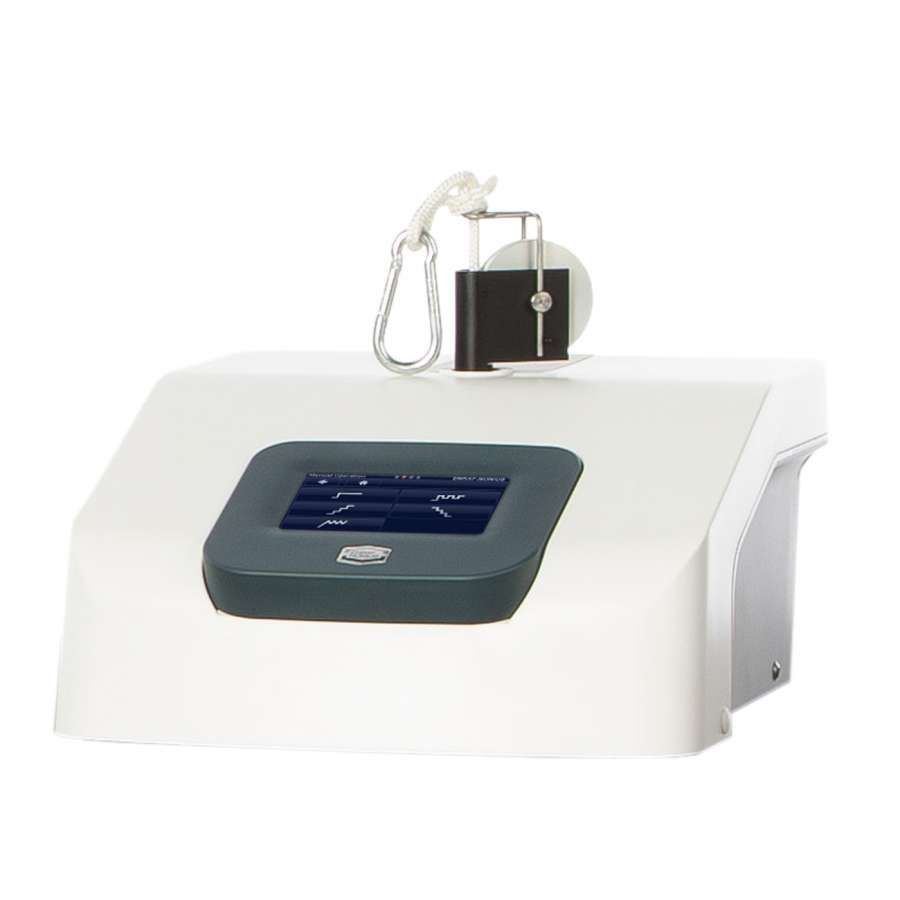

Аппарат тракционной терапии создаёт контролируемое тяговое усилие через трос, ремни и предусмотренную опорную систему. В сочетании со специальным столом он позволяет выполнять разрешённые варианты вытяжения. Управляемая сила в тросе не означает, что одинаковое усилие передаётся каждому анатомическому сегменту. Положение тела, трение, фиксация и угол тяги существенно влияют на механику.
Устройство и принцип работы
Привод натягивает трос, датчик измеряет усилие, а контроллер сопоставляет фактическую величину с заданной. В зависимости от конструкции доступны непрерывная или перемежающаяся тяга, плавное нарастание и снижение. Стол с подвижной секцией может уменьшать часть сопротивления перемещению. Однако датчик обычно контролирует механическую цепь аппарата, а не нагрузку внутри позвоночного сегмента.
Разновидности и границы применения
| Исполнение или технология | Что меняется в работе |
|---|---|
| Непрерывная тяга | Усилие поддерживается в заданной форме на протяжении активного периода. Скорость выхода на значение и завершения остаётся отдельной характеристикой. |
| Перемежающаяся тяга | Уровни усилия чередуются по программе. Важны базовая нагрузка, время перехода и логика циклов, а не только максимальное натяжение. |
| Разные анатомические конфигурации | Шейная и поясничная оснастка имеют различную фиксацию и ограничения. Общий блок управления не делает ремни и параметры универсальными. |
Как читать технические характеристики
| Параметр | Что он описывает | Граница интерпретации |
|---|---|---|
| Усилие привода | Натяжение в измерительной точке | Не равно распределению нагрузки в анатомической области |
| Скорость нарастания | Динамика изменения тяги | Отличается от максимального усилия |
| Временной цикл | Чередование стадий | Одинаковый пик не означает одинаковую программу |
| Трение стола | Сопротивление движению секции и пациента | Изменяет передачу усилия |
Критерии выбора
Назначение и область
Уточняют разрешённые конфигурации и оснастку. Клиническое обоснование тракции оценивают отдельно для состояния пациента.
Что запросить для проверки: Инструкция применения.
Измерение силы
Нужны диапазон, точность и место измерения. Килограмм-сила и ньютон — разные единицы, которые следует ясно обозначать.
Что запросить для проверки: Спецификация датчика.
Стол и трение
Оценивают подвижные секции, фиксацию и согласование с блоком тяги. Случайная кушетка не обязательно подходит.
Что запросить для проверки: Совместимый стол.
Плавность и циклы
Проверяют нарастание, паузы и снижение нагрузки. Резкие переходы не должны скрываться за удобной предустановкой.
Что запросить для проверки: Демонстрация программы на тестовой нагрузке.
Аварийное прекращение
Пациентская кнопка должна быть доступна, а алгоритм снижения силы — понятен. Проверяют поведение при отключении питания.
Что запросить для проверки: Проверка аварийных функций.
Ремни и обслуживание
Состояние швов, застёжек, троса и креплений влияет на передачу усилия. Уточняют ресурс и методы контроля.
Что запросить для проверки: Регламент осмотра.
Единицы и документация
Сила измеряется в ньютонах; в интерфейсах может использоваться эквивалент в килограммах-силах. Запись без единицы создаёт риск неверного переноса настроек. В документации указывают не только силу, но и конфигурацию ремней, положение и программу. Это обеспечивает прослеживаемость, но не превращает техническую запись в универсальное назначение.
Почему важен путь снижения нагрузки
Прекращение подачи команды не обязательно означает мгновенное исчезновение натяжения. Механизм может снижать усилие контролируемо или удерживать его до выполнения определённого действия. Персонал должен знать предусмотренную последовательность, особенно при потере питания. Проверяют её без пациента с подходящей тестовой нагрузкой.
Практический разбор
После перехода на новый стол персонал пытается сохранить прежнюю цифру тяги. Но подвижная секция иное трение и ремни меняют механическую цепь. Инженер проверяет датчик и совместимость, а клиническая команда пересматривает процедуру в рамках инструкции. На приёмке моделируют аварийное прекращение на тестовой нагрузке и убеждаются, что кнопка доступна в рабочем положении. Такой подход предотвращает ошибку, когда одинаковую цифру считают одинаковым воздействием.
Механическая цепь тяги
Привод, трос, блоки, ремни, стол и тело образуют единую цепь. Трение и угол меняют передачу усилия. Поэтому датчик в аппарате не измеряет напрямую нагрузку в конкретном межпозвонковом сегменте. В техническом описании важно сохранять эту границу и не обещать точное локальное воздействие по одной цифре.
Плавное нарастание
Скорость изменения усилия влияет на характер механического воздействия. Два режима с одинаковым максимумом могут существенно различаться по переходам и базовому уровню. Проверяют, как программа задаёт нарастание и снижение, и что отображается во время работы. Неясные сокращения в меню повышают риск неправильного понимания.
Пациентская остановка
Кнопка должна быть доступна и понятна пользователю. Уточняют, снижает ли она силу до определённого уровня, полностью освобождает тягу или запускает другой предусмотренный процесс. Эти детали нельзя угадывать. Проверка включает положение пациента и возможность удерживать кнопку без натяжения провода.
Совместимость стола
Подвижные секции, направление перемещения и фиксация должны соответствовать системе. Установка блока на случайную опору может изменить углы и создать нестабильность. В комплекте учитывают крепёж и ремни, а не только сам генератор усилия. После перемещения оборудования проверяют геометрию заново.
Клиническое обоснование
Технически контролируемая тракция не означает доказанную пользу для любого болевого синдрома. Назначение требует оценки диагноза, противопоказаний и ожидаемого исхода. Формулировки о гарантированном устранении грыжи или восстановлении диска механическим растяжением некорректны. Обзор оборудования объясняет возможности управления, не заменяя клиническое решение.
Сценарий: цифра силы одинаковая, механические условия изменились
После замены ремня или изменения положения секции стола аппарат показывает прежнее усилие. Однако часть тяги может расходоваться на преодоление трения, а контактная нагрузка распределяться иначе. Измеритель привода не способен автоматически описать все эти изменения. Поэтому воспроизводимость включает конфигурацию стола, положение пациента, точки фиксации и принадлежности. При сравнении двух систем одинаковые единицы силы полезны только при известной схеме передачи. Особенно важно исключить проскальзывание: оно меняет и геометрию, и характер контакта, даже когда контроллер поддерживает показание.
Плавный выход из нагрузки
Остановка программы, аварийная остановка и отключение питания могут запускать разные механические процессы. Требуется знать, сохраняется ли натяжение, как оно снимается и что должен сделать оператор. Это проверяют на демонстрации без пациента по предусмотренной процедуре. Пациентская кнопка должна быть доступна в рабочем положении, а её кабель — размещён без натяжения и защемления. Наличие такой кнопки не заменяет наблюдение. После любого нештатного события сначала выясняют причину и состояние системы, а не продолжают цикл с точки остановки автоматически.
Совместимость стола и блока тяги
Отдельно приобретённый привод нельзя считать универсальным для любого стола. Значение имеют крепление, допустимая нагрузка, направление троса, работа подвижных секций и предусмотренные ремни. Несовместимая геометрия способна создавать боковую нагрузку на крепления. В закупке фиксируют комплект как систему и уточняют, кто отвечает за её установку и проверку. Технический контроль включает не только калибровку усилия, но и состояние механических узлов, троса, фиксаторов и аварийных органов управления. Самодельные переходники и принадлежности нельзя принимать за подтверждённую совместимость.
Что входит в полноценную приёмку
Проверяют идентификацию привода, стола и принадлежностей, устойчивость установки, фиксацию соединений и доступность органов управления. Тестовый цикл выполняют предусмотренным способом без пациента, включая паузу и остановку. Измерение усилия требует подходящего средства и метода; подвешивание случайного груза не заменяет регламент. Отдельно уточняют сохранение параметров после выключения и условия повторного запуска. Документирование должно позволять понять, какая конфигурация была проверена и кто прошёл обучение. Если поставка состоит из компонентов разных изготовителей, совместимость и ответственность за систему должны быть подтверждены явно, а не предполагаться по физической возможности соединения.
Отклонения в работе: что проверять сначала
Ниже приведены технические ситуации для организации проверки. Таблица не заменяет инструкцию по эксплуатации и не разрешает продолжать применение неисправного изделия.
| Наблюдение | Что может объяснять ситуацию | Первый безопасный шаг |
|---|---|---|
| Усилие отображается, натяжение передаётся иначе | Ремень, проскальзывание, трение | Остановить и проверить механическую цепь |
| После паузы меняется положение | Смещение фиксации | Проверить посадку перед возобновлением |
| Пациентская остановка недоступна | Размещение кнопки или кабель | Исправить доступность до начала работы |
Ограничения и безопасность
Тракция требует клинического отбора; аппарат не устраняет необходимость оценивать нестабильность, повреждения, неврологические симптомы и другие ограничения. Нельзя обещать механическое «вправление дисков» или универсальное устранение грыжи. Индивидуальные параметры назначает специалист. Новая или усиливающаяся симптоматика требует прекращения процедуры и оценки по установленному порядку.
Вопросы и ответы
Сила в тросе равна силе в позвоночнике?
Нет. Передача зависит от положения, трения и фиксации; внутреннюю нагрузку напрямую так не измеряют.
Можно использовать любую кушетку?
Только если соответствующая конфигурация разрешена и обеспечивает необходимую механику и безопасность.
Максимальная сила — главный критерий?
Нет. Точность, плавность, оснастка и аварийное снижение важнее паспортного максимума.
