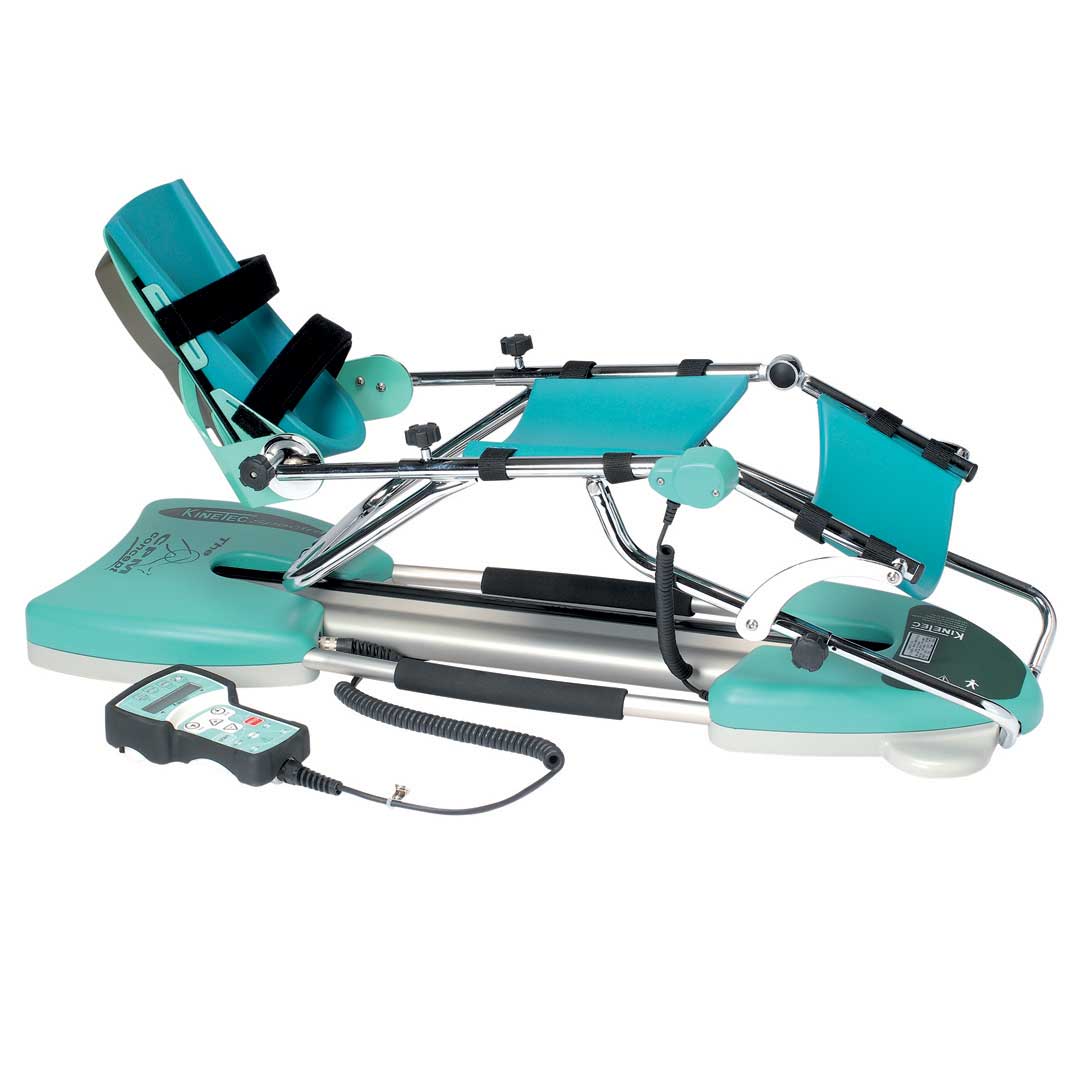

Аппарат механотерапии задаёт, поддерживает или измеряет движение сегмента тела с помощью механических звеньев, приводов и датчиков. К этому классу относятся системы непрерывной пассивной разработки движений, активно-пассивные тренажёры и устройства дозированного сопротивления. Они решают разные задачи. Пассивное перемещение сустава, самостоятельное усилие и тренировка с сопротивлением не являются взаимозаменяемыми режимами только потому, что конечность движется по похожей траектории.
Устройство и принцип работы
Привод передаёт усилие через рычаги, опоры или педали. Контроллер ограничивает скорость, амплитуду и, в некоторых конструкциях, момент. Датчики фиксируют положение и реакцию нагрузки. Главный биомеханический вопрос — соответствие кинематики аппарата движению пациента. Несовпадение осей, неправильная длина сегментов и смещение опор могут создавать паразитные силы даже при небольшой скорости.
Разновидности и границы применения
| Исполнение или технология | Что меняется в работе |
|---|---|
| Пассивная разработка CPM | Движение выполняет привод в установленном диапазоне. Пациент не обязан создавать весь момент. CPM не равнозначна активному восстановлению силы и требует отдельного обоснования применения. |
| Активно-пассивный тренажёр | Система может поддерживать движение и учитывать самостоятельное участие. Важно, как она распознаёт усилие и переключает помощь, а не только наличие двух слов в названии. |
| Дозированное сопротивление | Устройство создаёт регулируемую нагрузку для активной работы. Изокинетическое управление, постоянное сопротивление и простая механическая нагрузка имеют разные свойства. |
Как читать технические характеристики
| Параметр | Что он описывает | Граница интерпретации |
|---|---|---|
| Угол механизма | Положение звеньев аппарата | Может отличаться от анатомического угла |
| Скорость движения | Темп изменения положения | Не описывает силу взаимодействия |
| Диапазон регулировки ложементов | Подстройка под длину сегментов | Рост пациента — лишь грубый ориентир |
| Порог реверса | Условие изменения направления | Нужно знать измеряемую величину и алгоритм |
Критерии выбора
Сустав и кинематика
Проверяют, какие движения и плоскости поддерживаются. Универсальный корпус не гарантирует правильную механику для любого сустава.
Что запросить для проверки: Перечень разрешённых конфигураций.
Антропометрия
Нужны диапазоны длины сегментов, посадки и размеров опор. Общий рост пациента менее информативен, чем конкретные размеры конечности.
Что запросить для проверки: Таблица регулировок.
Амплитуда и скорость
Сравнивают диапазон и точность, а также способ плавного изменения. Паспортный максимум не является лечебной целью.
Что запросить для проверки: Характеристики движения.
Усилие и защита
Уточняют реакцию на сопротивление, спазм, препятствие и аварийную остановку. Автоматический реверс должен быть описан, если он имеется.
Что запросить для проверки: Логика защитных функций.
Регистрация участия
Для активных систем важно различать работу привода и пациента. Отчёт должен объяснять, что именно измерено и как обработано.
Что запросить для проверки: Определения показателей.
Подготовка и обработка
Оценивают время настройки, фиксацию ремней, сменные вкладыши и доступ к очистке. Сложная подгонка влияет на пропускную способность.
Что запросить для проверки: Рабочая демонстрация.
Оси вращения и компенсаторные движения
Сустав человека не всегда вращается вокруг одной неподвижной геометрической оси. Конструкция аппарата должна учитывать предусмотренную кинематику, а настройка — положение сегментов. Если пациент скользит по опорам, показанный угол может отличаться от движения в суставе. Поэтому фиксация и наблюдение за компенсациями важны не меньше численного диапазона.
Работа, мощность и участие пациента
В активно-пассивной системе общее движение может обеспечиваться мотором, пациентом или обоими. Для интерпретации отчёта необходимо знать, как система отделяет эти вклады. Количество оборотов или пройденная условная дистанция не являются прямой мерой восстановления функции. Полезен отчёт, позволяющий воспроизвести условия и связать технические данные с клинической оценкой.
Практический разбор
После замены модели CPM персонал замечает, что прежние отметки длины не дают привычного положения колена. Причина может быть в другой геометрии ложемента и шкале регулировки. Вместо копирования чисел проверяют анатомические ориентиры, поддержку пятки и совпадение осей по инструкции. Затем оценивают движение без пациента и проводят предусмотренную индивидуальную настройку. Этот пример показывает, почему «тот же угол» на двух аппаратах ещё не гарантирует одинаковую биомеханику.
Пассивное движение и активное усилие
Количество циклов CPM отражает перемещение, выполненное приводом. Оно не равно количеству самостоятельных сокращений. В активно-пассивном тренажёре необходимо знать, как определяется участие пациента и учитывается помощь мотора. Без этого отчёт может создавать впечатление нагрузки, которой фактически не было. Клиническую цель формулируют до выбора режима.
Предел движения и предел безопасности
Механический диапазон аппарата описывает его возможности, а не допустимую амплитуду конкретного сустава. После вмешательства ограничения могут быть существенно уже. Программный предел должен сохраняться и быть понятным оператору. Проверяют, что происходит после перезапуска и смены программы, чтобы заводские настройки не подменяли индивидуальные.
Реакция на сопротивление
Сопротивление может возникать из-за спазма, боли, неправильной посадки или механического препятствия. Автоматический реверс или остановка полезны, но не диагностируют причину. Персонал должен видеть событие и оценивать его, а не просто повторно запускать цикл. Приёмка включает проверку защит на предусмотренной тестовой нагрузке.
Регулируемые опоры
Положение пятки, голени и бедра определяет путь передачи усилия. Ремни должны удерживать без нежелательного давления и не препятствовать контролю кожи. Изношенный вкладыш может изменить посадку, даже если шкалы регулировок прежние. Для многопользовательской работы нужны запасные материалы и понятный санитарный процесс.
Сопоставление результатов
Увеличение амплитуды на дисплее может отражать изменение положения в ложементе, а не реальное улучшение сустава. Поэтому клиническое измерение выполняют независимо и в сопоставимых условиях. Технические данные аппарата помогают документировать воздействие, но не заменяют оценку боли, функции и активности. При смене устройства параметры сравнивают осторожно.
Сценарий: одна механическая шкала, разные пациенты
Два пациента могут иметь одинаковый рост, но разную длину бедра и голени. Если оставить настройки ложементов неизменными, ось механизма окажется в разном положении относительно сустава. Внешне аппарат выполнит заданный ход, однако контактные усилия и смещение конечности будут другими. Поэтому настройка по ростовой метке удобна лишь как начальная операция. Далее проверяют положение сегментов, опор и фиксаторов в пределах инструкции. Проверка нужна не только в исходном положении: при медленном штатном тестовом перемещении оценивают отсутствие нежелательного скольжения, натяжения и столкновений. Угол на дисплее при этом не следует автоматически записывать как измеренный объём движения пациента.
Пассивное движение и самостоятельная функция
CPM-система перемещает сегмент механическим приводом. Она может регистрировать выполненные циклы, продолжительность работы и запрограммированный диапазон, но эти данные описывают работу устройства. Самостоятельное активное движение, способность удерживать положение и выполнение бытовой задачи требуют отдельной оценки. Если в отчёте указано увеличение диапазона аппарата, необходимо уточнить, было ли это изменение настройки или измеренное изменение функции. Такая граница особенно важна при сравнении разных устройств: большее число циклов не является универсальной мерой лучшего результата.
Организация многопользовательского кабинета
В потоке пациентов аппарат должен допускать быструю, но проверяемую смену настройки. Полезен лист с индивидуальными размерами и видом мягких опор, однако воспроизведение записи не отменяет осмотра посадки. Время очистки, высыхания и установки принадлежностей включают в расписание. Запасные накладки выбирают по совместимости, а не по похожему размеру: толщина и трение изменяют положение конечности. При передаче аппарата между кабинетами сохраняют доступность пульта остановки, руководство и идентификацию принадлежностей. Передвижение самого аппарата с подключённым пациентом допустимо только при прямом разрешении производителя.
Пассивная, активно-ассистивная и активная механотерапия
Пассивный привод задаёт движение без необходимости создавать его мышечным усилием. Активно-ассистивная система дополняет движение пользователя, а активная может измерять или создавать сопротивление. Эти архитектуры предъявляют разные требования к датчикам и алгоритмам. Наличие электродвигателя не определяет автоматически все три возможности. Для аппарата пассивной разработки важны точная настройка геометрии и поведение при сопротивлении; для активной системы — измерение усилия и согласованность нагрузки. В закупке следует описать требуемое взаимодействие человека и механизма, а затем выбирать класс устройства. Так исключается ситуация, когда слово «реабилитационный» скрывает принципиально неподходящую механику.
Отклонения в работе: что проверять сначала
Ниже приведены технические ситуации для организации проверки. Таблица не заменяет инструкцию по эксплуатации и не разрешает продолжать применение неисправного изделия.
| Наблюдение | Что может объяснять ситуацию | Первый безопасный шаг |
|---|---|---|
| Конечность смещается в ложементе | Фиксация и соосность | Остановить, повторно проверить посадку |
| Реверс происходит часто | Сопротивление, настройка, механическая помеха | Выяснить причину, не отключать защиту ради движения |
| Число градусов не соответствует наблюдению | Геометрия сегментов или метод отсчёта | Сверить механический ноль и анатомические ориентиры |
Ограничения и безопасность
Безопасность зависит от допустимой нагрузки на ткани, состояния сустава, фиксации и ограничений после вмешательства. Нельзя преодолевать сопротивление повышением усилия без оценки причины. Аппарат не распознаёт все клинические ограничения. Порог остановки, амплитуду и режим определяет специалист; параметры разных суставов и послеоперационных состояний не переносят автоматически.
Вопросы и ответы
Пассивное движение укрепляет мышцы так же, как активное?
Нет. Механическое перемещение и самостоятельная мышечная работа — разные задачи.
Почему важна длина бедра или голени?
Она определяет соответствие опор и осей аппарата анатомии пациента.
Все тренажёры измеряют реальное усилие?
Нет. Некоторые показывают расчётные величины или параметры привода; способ измерения нужно уточнять.
