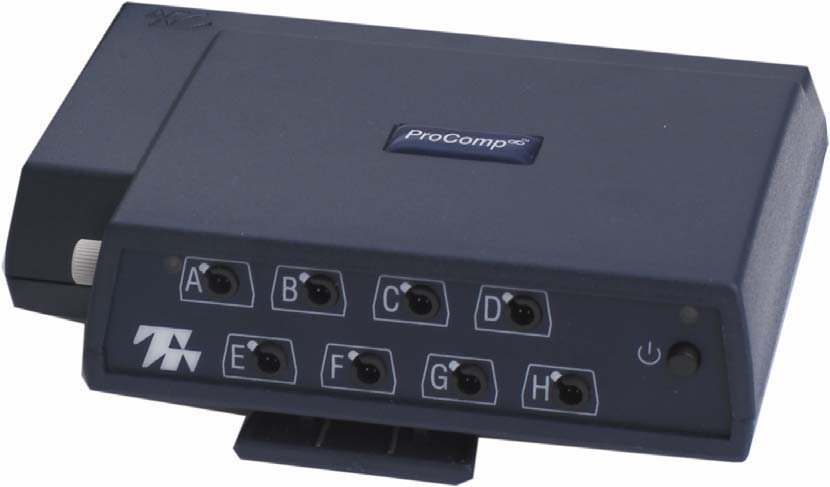

Система биологической обратной связи, или БОС, регистрирует физиологический сигнал и делает его доступным человеку в виде графика, звука или другого понятного отображения. Цель — организовать тренировку управления определённой функцией под контролем специалиста. БОС не является одним универсальным методом: обратная связь по поверхностной электромиограмме, дыханию, частоте сердечных сокращений и другим сигналам требует разных датчиков и интерпретации.
Устройство и принцип работы
Датчик преобразует физиологический процесс в электрический сигнал; усилитель, фильтры и аналого-цифровой преобразователь подготавливают данные для программы. Затем алгоритм вычисляет показатель и отображает его с определённой задержкой. Если в сигнале присутствует движение кабеля или помеха, программа может визуализировать артефакт как полезную активность. Поэтому качество исходной записи важнее привлекательности игрового интерфейса.
Разновидности и границы применения
| Исполнение или технология | Что меняется в работе |
|---|---|
| Поверхностная ЭМГ-БОС | Регистрирует суммарную электрическую активность мышц в зоне электродов. Амплитуда зависит от положения, контакта и перекрёстного сигнала соседних мышц; это не прямое измерение силы. |
| Кардиореспираторная БОС | Использует сердечный ритм, дыхательные сигналы и их производные. Нужно понимать источник интервалов и алгоритм очистки артефактов. |
| Мультимодальная система | Одновременно регистрирует несколько параметров. Синхронизация, совместимость датчиков и понятное отображение важнее самого числа каналов. |
Как читать технические характеристики
| Параметр | Что он описывает | Граница интерпретации |
|---|---|---|
| Амплитуда ЭМГ | Электрический сигнал от электродов | Не является прямой величиной силы мышцы |
| Полоса фильтра | Частоты, оставленные обработкой | Изменение фильтра меняет сравнимость записи |
| Порог обратной связи | Условие визуального или звукового события | Не является универсальной клинической нормой |
| Задержка | Время от сигнала до отображения | Влияет на связь действия и отклика |
Критерии выбора
Физиологическая задача
Сначала определяют, какой сигнал нужен для конкретной тренировочной цели. Универсальный набор датчиков может не включать необходимую модальность.
Что запросить для проверки: Перечень измеряемых сигналов.
Качество регистрации
Оценивают диапазон, шум, частоту выборки и контроль контакта. Для слабого сигнала особенно важны помехи и размещение электродов.
Что запросить для проверки: Технические параметры каналов.
Обработка и задержка
Фильтрация и усреднение меняют вид сигнала и время отклика. Длительное сглаживание может скрывать краткие события.
Что запросить для проверки: Описание алгоритмов.
Настройка порогов
Порог должен быть связан с исходным уровнем и задачей. Автоматическая адаптация полезна только при понятной логике.
Что запросить для проверки: Управление целевыми уровнями.
Отчёт и данные
Нужны исходные условия, события, настройки и возможность сопоставления сеансов. Игровые баллы без определения малоинформативны.
Что запросить для проверки: Экспорт и структура отчёта.
Гигиена и поддержка
Электроды, ремни и датчики требуют совместимой обработки и замены. Проверяют лицензии, обновления и доступность обучения.
Что запросить для проверки: Комплектация и обслуживание.
Нормировка и сопоставление сеансов
Абсолютная амплитуда ЭМГ меняется при перестановке электродов и изменении контакта. Поэтому для сравнения нужна воспроизводимая методика и понятная нормировка. Аналогично кардиореспираторные показатели зависят от положения тела и условий записи. Технический отчёт должен сохранять эти обстоятельства, иначе красивый график создаёт ложную точность.
Обратная связь и обучение
Слишком сложная визуализация увеличивает когнитивную нагрузку, а слишком простая может скрывать важную ошибку. Настройка должна соответствовать возможностям пациента и цели. Успех внутри игры оценивают отдельно от переноса навыка в обычную деятельность. Программа помогает организовать тренировку, но не определяет её клиническую ценность автоматически.
Практический разбор
Во время ЭМГ-тренировки курсор поднимается даже при отсутствии заметного сокращения целевой мышцы. Специалист проверяет исходный сигнал и обнаруживает зависимость от движения кабеля. Вместо снижения порога выполняют коррекцию контакта и фиксации, затем повторяют контрольную запись. После устранения артефакта игровая задача становится связана с нужным сигналом. Пример показывает, почему интерфейс должен позволять видеть запись, а не только итоговую анимацию.
Сигнал и артефакт
Движение электрода, кабеля или изменение контакта может формировать сигнал, похожий на физиологическую активность. Поэтому система должна позволять контролировать запись и качество контакта. Автоматический фильтр не устраняет все причины. Если игра реагирует на артефакт, пациент обучается неправильной стратегии, хотя формально набирает баллы.
Задержка обратной связи
Регистрация, фильтрация, вычисление и отображение занимают время. Сильное усреднение делает график спокойнее, но увеличивает задержку. Для разных задач приемлемы разные компромиссы. Настройки должны быть понятны специалисту, чтобы визуальная плавность не подменяла временную точность.
Нормировка ЭМГ
Амплитуда зависит от электродов, подкожных тканей и положения. Поэтому сравнение абсолютных микровольт между людьми ограничено. Для динамики одного пациента также нужна воспроизводимая методика. Нормировка должна быть описана и соответствовать задаче; нельзя автоматически трактовать более высокий сигнал как более сильную или правильно работающую мышцу.
Мультимодальная синхронизация
При совместной записи дыхания и сердечного ритма важно согласование времени. Разные частоты выборки и задержки каналов могут влиять на расчёт связи. Производитель должен объяснять, какие каналы подходят для конкретного анализа. Простое наличие нескольких разъёмов не гарантирует пригодность для любой исследовательской задачи.
Лицензии и данные
Функции могут зависеть от программного пакета, а не только от блока регистрации. Проверяют доступ к нужным протоколам, экспорт и перенос базы. После обновления алгоритмы и отчёты могут меняться. Сохранение версии ПО помогает интерпретировать динамику и избегать сравнения показателей, рассчитанных разными методами.
Нормирование сигнала: полезный приём с ограничениями
Относительное представление ЭМГ упрощает сравнение внутри заданной процедуры, но зависит от выбранной опорной регистрации. Если опорное усилие выполнено иначе, процентное значение изменится даже при похожем абсолютном сигнале. Важны положение тела, место электродов, расстояние между ними и подготовка кожи. Для разных мышц и задач нельзя без проверки применять один и тот же порог. В отчёте следует сохранять способ нормирования, а при невозможности воспроизвести его — прямо учитывать ограничение сопоставимости. Красивое отображение процентов не делает измерение независимым от методики.
Сценарий: пациент выигрывает игру за счёт другой стратегии
Система реагирует на входной сигнал, а не на намерение человека. Если задание можно выполнить движением соседнего сегмента, задержкой дыхания или напряжением другой мышцы, игровой результат будет расти без решения исходной задачи. Поэтому специалист наблюдает движение и сопоставляет его с сигналом. В многоканальной системе полезно одновременно видеть нежелательную сопутствующую активность, если это предусмотрено методикой. Изменение сложности задания и порога обратной связи документируют. Успех в интерфейсе рассматривают как один из элементов сеанса, а не как самостоятельное доказательство функционального восстановления.
Защита данных и воспроизводимость программ
Персональные записи могут содержать физиологические сигналы, идентификаторы и заметки специалиста. При выборе уточняют права доступа, резервное копирование, формат экспорта и возможность переноса архива при обновлении программы. Печатный отчёт не всегда содержит исходный сигнал, поэтому важна доступность данных в будущем. Разные версии алгоритма фильтрации могут менять отображаемые параметры; обновление нужно сопровождать проверкой сопоставимости. При подключении внешних датчиков совместимость включает электрическую безопасность, тип сигнала и программную поддержку, а не только совпадение разъёма.
БОС не равна автоматической диагностике
Биологическая обратная связь отображает выбранный физиологический сигнал в удобной форме. Сам по себе отклик интерфейса не устанавливает причину нарушения и не определяет диагноз. ЭМГ, дыхательный датчик, температура и кожная проводимость характеризуют разные процессы и имеют разные источники артефактов. Для каждого канала нужны собственные правила регистрации и интерпретации. Поэтому универсальную платформу оценивают по фактическому набору датчиков и программ, а не по количеству игровых сценариев. Дополнительный датчик имеет смысл, когда для него определены задача, методика, ответственный специалист и способ оценки результата.
Отклонения в работе: что проверять сначала
Ниже приведены технические ситуации для организации проверки. Таблица не заменяет инструкцию по эксплуатации и не разрешает продолжать применение неисправного изделия.
| Наблюдение | Что может объяснять ситуацию | Первый безопасный шаг |
|---|---|---|
| Сигнал высок без нужной активности | Артефакт, соседние мышцы, контакт | Проверить постановку электродов и исходную запись |
| Успех в игре растёт без ясной динамики | Изменён порог или стратегия | Фиксировать настройки и независимую оценку |
| Результаты сеансов различаются | Электроды, положение, обработка | Стандартизировать регистрацию до сопоставления |
Ограничения и безопасность
Система БОС не должна выдавать необоснованные диагностические заключения по одному сигналу. Обратная связь по ЭМГ не доказывает правильную активацию конкретной глубокой мышцы; показатель вариабельности ритма не является универсальным индексом здоровья. Клиническое применение зависит от задачи и доказательств. Для инвазивных или внутриполостных датчиков действуют отдельные правила допуска и обработки.
Вопросы и ответы
БОС и электростимуляция одно и то же?
Нет. БОС прежде всего измеряет и показывает сигнал; стимуляция подаёт воздействие. Комбинированная система имеет обе функции.
ЭМГ показывает силу мышцы?
Не напрямую. Связь зависит от условий и не позволяет считать амплитуду универсальным измерителем силы.
Нужен ли доступ к исходным данным?
Он полезен для контроля артефактов и интерпретации. Одних итоговых баллов может быть недостаточно.
