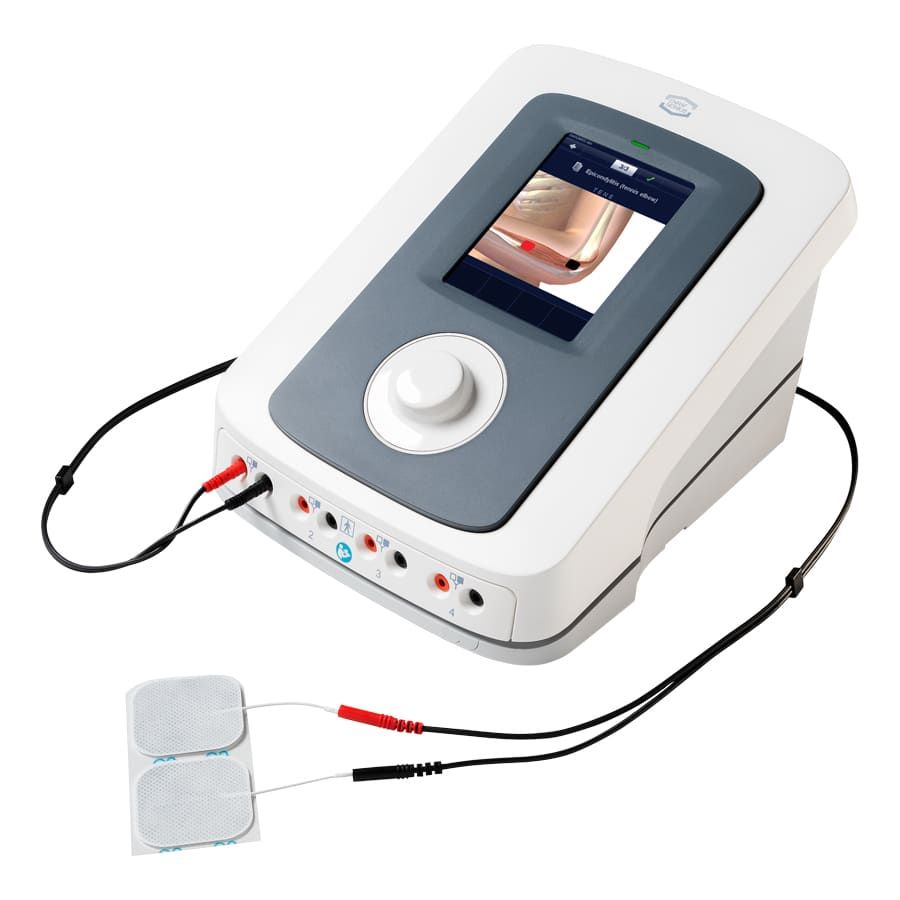

Аппарат электротерапии формирует электрический ток заданной формы и подводит его к тканям через электроды. Под одним названием объединяют разные технические задачи: чрескожную стимуляцию нервов, нервно-мышечную стимуляцию, воздействие постоянным током и другие методы. Наличие общей ручки интенсивности не делает эти воздействия взаимозаменяемыми. Для клиники важны форма сигнала, способ его передачи и подтверждённое назначение конкретного изделия, а не количество названий в экранном меню.
Устройство и принцип работы
Выходной каскад создаёт последовательность импульсов; контроллер задаёт длительность, частоту, полярность и модуляцию. При стабилизации тока аппарат изменяет выходное напряжение в пределах своего рабочего диапазона, чтобы поддерживать заданную амплитуду при изменении сопротивления контакта. Это не означает, что любое качество контакта допустимо. При частичном отслоении электрода ток может концентрироваться на меньшей площади. Для импульса важен также переносимый заряд: он зависит от интеграла тока по времени, поэтому одинаковые миллиамперы при разной длительности импульса описывают разные воздействия.
Разновидности и границы применения
| Исполнение или технология | Что меняется в работе |
|---|---|
| TENS | Чрескожная электрическая стимуляция нервов использует накожные электроды. Её клинические задачи отличаются от создания повторных мышечных сокращений. При сравнении аппаратов оценивают формы импульсов и регулировку, а результат лечения — по показанию и клиническим данным. |
| NMES | Нервно-мышечная стимуляция предназначена для вызова мышечной активности. Значение имеют последовательность каналов, интервалы работы и отдыха, нарастание амплитуды и синхронизация. Наличие сокращения не доказывает восстановление функции в повседневной деятельности. |
| Постоянный и модулированный ток | Постоянная составляющая, чередование фаз и интерференционная организация сигнала предъявляют разные требования к электродам и контролю кожи. Аппарат для одного метода нельзя автоматически применять для другого, даже если разъёмы физически совпадают. |
Как читать технические характеристики
| Параметр | Что он описывает | Граница интерпретации |
|---|---|---|
| Амплитуда тока | Высота импульса в заданной нагрузке | Не описывает заряд без длительности и формы |
| Длительность импульса | Время одной фазы или полного импульса — требуется уточнение | Микросекунды и миллисекунды нельзя смешивать |
| Частота | Число повторений в единицу времени | Частота несущей и модуляции — разные параметры |
| Баланс заряда | Соотношение интегралов положительной и отрицательной фаз | Двухфазность сама по себе не гарантирует нулевую постоянную составляющую |
Критерии выбора
Форма импульса
Проверяют симметрию фаз, наличие постоянной составляющей, диапазон длительности и характер модуляции. Одно коммерческое название программы не раскрывает электрический сигнал. В техническом сравнении нужна форма тока, а не только перечень диагнозов в меню.
Что запросить для проверки: Осциллограмма или описание формы в руководстве.
Независимость каналов
Два разъёма могут принадлежать общему управляемому каналу. Для раздельной работы мышечных групп важны независимая амплитуда, время запуска и согласование последовательностей. Число пациентов, которых разрешено подключать, определяется инструкцией, а не числом гнёзд.
Что запросить для проверки: Схема каналов и разрешённое подключение.
Электроды и контакт
Размер, материал и способ фиксации определяют контактную площадь. Старый самоклеящийся электрод с высохшим гелем не эквивалентен новому. Нужно знать доступность расходников, совместимые размеры и допустимые способы очистки многоразовых принадлежностей.
Что запросить для проверки: Перечень электродов и ресурс.
Контроль нагрузки
Уточняют реакцию на обрыв цепи, плохой контакт, изменение сопротивления и повторное подключение. Особое значение имеет восстановление после паузы: внезапное возвращение высокой интенсивности недопустимо оценивать только по удобству интерфейса.
Что запросить для проверки: Демонстрация сигнализации на тестовой нагрузке.
Настройка и сохранение
Память программ удобна только при ясном отображении сохранённых параметров. Пользователь должен видеть, какой канал активен и что изменится при старте. Защита от непреднамеренного изменения полезнее большого числа одинаковых предустановок.
Что запросить для проверки: Проверка запуска, паузы и редактирования.
Эксплуатация
Кабели испытывают изгиб и натяжение; разъёмы загрязняются, электроды изнашиваются. План замены и электрические проверки должны быть выполнимы на месте. Совместимость с другим оборудованием оценивают для конкретной рабочей зоны.
Что запросить для проверки: Регламент обслуживания и комплект запасных кабелей.
Почему импеданс важнее надписи «мощный»
Цепь включает выходной каскад, кабель, электрод, контактный слой и ткани. Сопротивление каждого участка влияет на реальную работу. При стабилизации тока аппарат способен поддерживать амплитуду лишь до предельного напряжения; за этой границей заданное и фактическое значения расходятся. Поэтому испытание на одной условной нагрузке недостаточно для описания всего диапазона. В приёмке уточняют, при какой нагрузке заявлены характеристики и какие предупреждения появляются при выходе из рабочего диапазона.
Токовая плотность и площадь электрода
Средняя плотность тока условно связана с отношением тока к площади, но реальный контакт неоднороден. Край электрода, складка прокладки или воздушный промежуток могут создавать локальные зоны повышенного воздействия. Поэтому замена большого электрода маленьким требует пересмотра условий применения, а не простого сохранения цифры на экране. Визуальная проверка кожи и принадлежностей — часть воспроизводимости процедуры, а не только санитарная формальность.
Практический разбор
Отделение сравнивает двухканальный аппарат с широким набором токов и четырёхканальную систему NMES. Первая задача — разделить реальные сценарии: обезболивающие процедуры и последовательная стимуляция нескольких мышечных групп. Если второй сценарий требует независимого времени запуска, дополнительные формы тока первого аппарата его не компенсируют. На демонстрации проверяют каналы на эквиваленте нагрузки, распознавание отсоединения и сохранение настроек. После этого считают расход электродов на рабочую неделю и время подготовки. Так выбор опирается на процесс, а не на более длинный список программ.
Двухфазный импульс и баланс заряда
Положительная и отрицательная фазы могут быть симметричными или различаться по форме. Баланс заряда определяется площадями под кривой тока, а не только равенством пиков. При наличии постоянной составляющей возрастает значение полярности и электрохимических процессов у контакта. Поэтому термин «двухфазный» ещё не описывает весь сигнал. В сравнении аппаратуры уточняют форму каждой фазы, межфазный интервал и режим модуляции. Это особенно важно, если требуется воспроизводить определённую технологию, а не просто получить ощущение тока.
Синхронизация нескольких каналов
Для последовательной мышечной активности существенны относительные моменты включения и выключения. Четыре канала, регулируемые только общей ручкой, не равны четырём независимо программируемым выходам. При демонстрации проверяют, можно ли увидеть программу каждого канала и изменить одну последовательность, не затронув остальные. Сохраняемый протокол должен включать все связи между каналами. Иначе после перезапуска оператор может воспроизвести амплитуды, но потерять временную организацию.
Проверка при вводе в эксплуатацию
До клинического применения сверяют маркировку блока, кабелей и электродов, комплектность и версии руководства. Проверку электрического выхода выполняют предусмотренным методом на эквиваленте нагрузки, а не по субъективному ощущению сотрудника. Отдельно демонстрируют старт с безопасного состояния, паузу, обрыв контакта и окончание таймера. Если аппарат имеет аккумулятор, уточняют работу при разряде и допустимость зарядки во время использования. Зафиксированный исходный результат облегчает дальнейшее выявление изменений.
Что должно оставаться в записи процедуры
Для воспроизводимости полезны идентификатор программы, форма тока, рабочие каналы и принадлежности. Расположение и размер электродов имеют значение вместе с параметрами. Запись «электротерапия по стандарту» не позволяет понять, что было выполнено, особенно после обновления программ. При этом техническая документация не должна превращаться в автоматический рецепт: индивидуальное назначение и оценка реакции остаются клинической задачей. Сохранение программы удобно только при ясном разделении заводской и пользовательской версии.
Обслуживание контактов без ложной экономии
Кабель с периодическим обрывом способен работать при одном положении и терять контакт при другом. Такой дефект может ошибочно восприниматься как непереносимость процедуры. Осмотр включает оболочку, разгрузку натяжения, разъём и фиксацию электрода. Многоразовую принадлежность используют в пределах разрешённого ресурса и обработки. Самоклеящийся электрод нельзя бесконечно восстанавливать случайным гелем: меняются адгезия и электрические свойства. Наличие доступных оригинальных или подтверждённо совместимых расходников влияет на устойчивость всего процесса.
Протокол сравнения без проверки на собственных ощущениях
Субъективное ощущение зависит от состояния кожи, площади контакта и индивидуальной чувствительности. Оно не является измерением формы импульса или точности канала. При технической оценке используют предусмотренную нагрузку и измерительные средства, а работу с пациентом рассматривают отдельно. Для сравнения двух программ фиксируют одинаковое подключение и проверяют, какие параметры действительно изменяются. Это помогает обнаружить ситуацию, когда разные названия в меню соответствуют лишь сохранённым комбинациям одного набора регулировок. Преимуществом является не число названий, а возможность воспроизводимо выполнить нужную задачу и проверить её условия.
Отклонения в работе: что проверять сначала
Ниже приведены технические ситуации для организации проверки. Таблица не заменяет инструкцию по эксплуатации и не разрешает продолжать применение неисправного изделия.
| Наблюдение | Что может объяснять ситуацию | Первый безопасный шаг |
|---|---|---|
| Показание есть, контакт нестабилен | Кабель, контактный слой, состояние электрода | Остановить воздействие и проверить цепь по инструкции |
| Один канал работает иначе | Различные настройки или нагрузка | Сравнить каналы на предусмотренной тестовой нагрузке |
| После сохранения меняется последовательность | Сохранены не все параметры | Проверить полный состав программы и версию ПО |
Ограничения и безопасность
Основные риски связаны с локальной плотностью тока, состоянием кожи, неправильным расположением электродов и взаимодействием с имплантированными электронными устройствами. Сниженная чувствительность затрудняет обратную связь от пациента. Применимость к определённой области тела и наличие противопоказаний проверяют по инструкции и врачебному решению; перечень кнопок на аппарате не заменяет этого этапа.
Вопросы и ответы
Чем электротерапевтический аппарат отличается от электромиографа?
Первый подаёт ток для предусмотренного воздействия, второй регистрирует электрическую активность. Комбинированная система может выполнять обе функции, но измерительный и стимулирующий каналы оценивают отдельно.
Можно ли сравнивать аппараты по максимальным миллиамперам?
Нет. Без формы, длительности импульса, допустимой нагрузки и площади электродов такое сравнение малоинформативно.
Нужна ли автоматическая программа?
Она облегчает повторение настроек, но не выбирает показание и не проверяет пациента. Параметры программы должны быть доступны для контроля.
