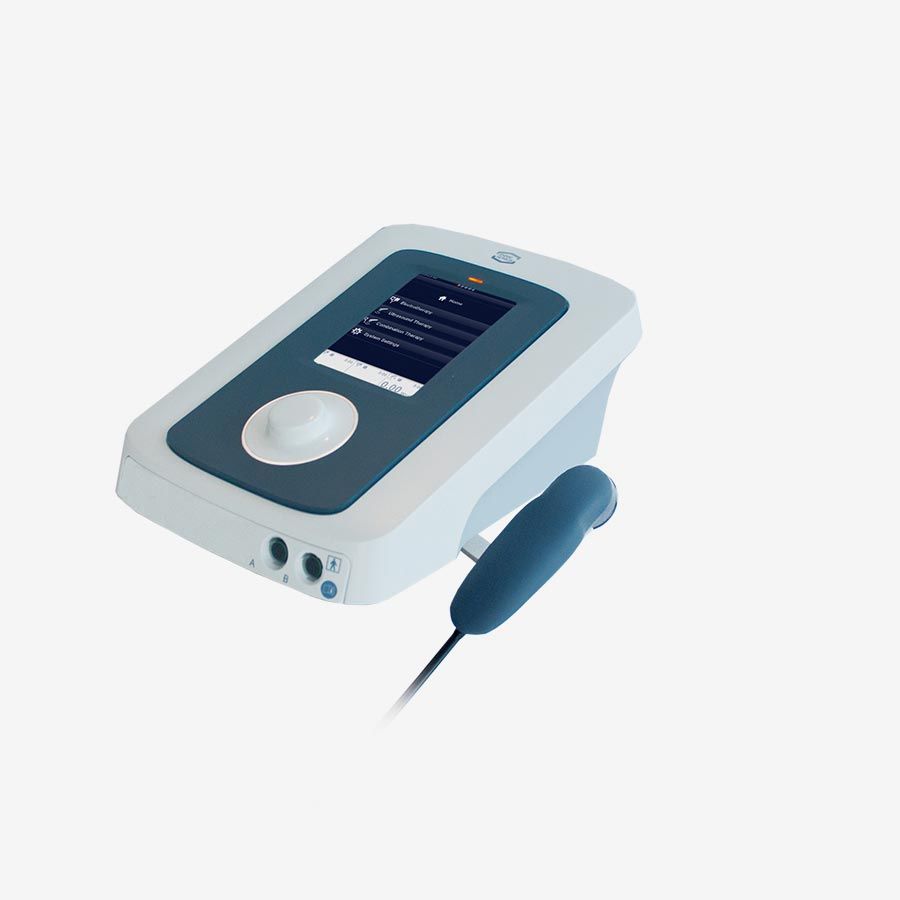

Аппарат ультразвуковой терапии преобразует электрическую энергию в акустические колебания и передаёт их тканям через рабочую головку и контактную среду. Он отличается от диагностического УЗ-сканера: основная задача — сформировать предусмотренное терапевтическое воздействие, а не построить изображение. Для выбора важны эффективная излучающая площадь, характеристики пучка, режим работы и контроль контакта. Одного указания частоты или максимальной интенсивности недостаточно.
Устройство и принцип работы
Пьезоэлектрический элемент меняет размеры под действием переменного напряжения и создаёт механические колебания. Передача через границу сред зависит от акустического контакта: воздушная прослойка резко ухудшает сопряжение. В тканях энергия рассеивается и поглощается; распределение зависит от частоты, структуры тканей и геометрии пучка. Непрерывный и импульсный режимы различаются временным распределением энергии. Процент заполнения нельзя путать с частотой акустических колебаний.
Разновидности и границы применения
| Исполнение или технология | Что меняется в работе |
|---|---|
| Непрерывный режим | Излучение подаётся без заданных пауз в течение активного периода. Его параметры оценивают с учётом среднего энергетического воздействия и техники перемещения головки. Непрерывность не является признаком универсального преимущества. |
| Импульсный режим | Пакеты ультразвуковых колебаний чередуются с паузами. Нужно различать частоту несущей, частоту повторения пакетов и коэффициент заполнения. Указание только одного из этих значений оставляет режим неописанным. |
| Ручной и специальный фиксируемый аппликатор | Обычная ручная головка и система, разрешённая производителем для фиксированного положения, имеют разные условия эксплуатации. Возможность работы без перемещения нельзя переносить на любую головку похожего размера. |
Как читать технические характеристики
| Параметр | Что он описывает | Граница интерпретации |
|---|---|---|
| Акустическая частота | Частота колебаний преобразователя | Не равна частоте импульсной модуляции |
| ERA | Эффективная излучающая площадь | Геометрическая площадь головки может отличаться |
| BNR | Отношение пространственного максимума к среднему | Без определения условий число трудно сравнивать |
| Коэффициент заполнения | Доля времени излучения | Пиковая и усреднённая по времени интенсивность различаются |
Критерии выбора
Частоты излучения
Выбор частоты связан с поглощением и распределением энергии. Наличие двух частот расширяет технические возможности, но не заменяет оценку анатомической области и назначения.
Что запросить для проверки: Частоты и совместимые головки.
Эффективная площадь ERA
ERA описывает реально излучающую площадь, которая может отличаться от геометрической поверхности. По ней интерпретируют интенсивность; сравнение только наружного диаметра приводит к ошибке.
Что запросить для проверки: ERA для каждой головки.
Неоднородность BNR
Показатель неоднородности характеризует отношение локальной максимальной интенсивности к средней в установленной методике измерения. Его рассматривают вместе с режимом и эксплуатационной техникой.
Что запросить для проверки: BNR и условия акустического контроля.
Контроль контакта
Аппарат может оценивать качество сопряжения и приостанавливать излучение или таймер. Проверяют, что именно контролируется и что происходит при отрыве головки; отсутствие тревоги не подтверждает идеальный контакт во всех условиях.
Что запросить для проверки: Демонстрация логики контроля.
Режимы и индикация
На экране должны быть различимы интенсивность, длительность, заполнение и активная головка. Уточняют, является ли показанная величина импульсной или усреднённой.
Что запросить для проверки: Определения отображаемых величин.
Сервис излучателя
Головка и кабель образуют измеряемую систему. После повреждения или замены требуется предусмотренная проверка выходной мощности; обычный внешний осмотр не оценивает акустический выход.
Что запросить для проверки: Порядок контроля мощности и замены.
Частота несущей, повторение импульсов и коэффициент заполнения
Акустическая несущая измеряется в мегагерцах и связана с колебаниями пьезоэлемента. Повторение пакетов относится к импульсной организации сигнала. Заполнение показывает долю времени излучения в цикле. Эти параметры отвечают на разные вопросы. Если в таблице присутствуют мегагерцы и проценты без определения интенсивности, техническое описание остаётся неполным. При передаче настроек между системами сначала сверяют определения, а затем доступные диапазоны.
Контактная среда как часть системы
Гель нужен для акустического сопряжения; его наличие само по себе не гарантирует отсутствие пузырей и равномерное покрытие. Требования к среде зависят от головки и способа применения. Нельзя заменять её случайным косметическим средством только из-за похожей вязкости. В санитарном процессе учитывают очистку поверхности, состояние кабеля и совместимость дезинфицирующего средства. Повреждённая мембрана или корпус — основание для технической оценки, а не для маскировки дефекта дополнительным слоем геля.
Практический разбор
В спецификации двух систем указана одинаковая интенсивность, но головки различаются по ERA. Закупочная группа сначала переводит сравнение из «большая головка — малая головка» в реальные характеристики излучения. Затем проверяет, как обозначена интенсивность в импульсном режиме и что делает таймер при потере контакта. На демонстрации используют предусмотренные производителем средства проверки, не экспериментируя на пациенте. Отдельно оценивают доступность малой головки и стоимость её обслуживания. Итоговое решение основано на воспроизводимом акустическом выходе и рабочем сценарии.
Интенсивность и акустическая мощность
Интенсивность в ваттах на квадратный сантиметр связывает мощность с эффективной площадью. Общая акустическая мощность и интенсивность отвечают на разные вопросы. Для двух головок с разной ERA одинаковая интенсивность не означает одинаковую суммарную мощность. В импульсном режиме дополнительно выясняют, к какому временному усреднению относится показание. Без этого нельзя корректно сравнить спецификации. В техническом задании желательно сохранить определения производителя, а не сокращать все параметры до одной строки «мощность».
Неоднородность поля и движение
Реальный пучок не является идеально равномерным цилиндром. Локальные максимумы, отражение на границах и положение головки влияют на распределение энергии. Поэтому характеристика BNR и предусмотренная техника применения важны вместе. Фиксация обычного ручного излучателя не становится допустимой из-за низкой выбранной интенсивности. Если производитель предлагает специальный режим без перемещения, проверяют именно совместимый аппликатор и алгоритм, а не только похожую форму корпуса.
Проверка акустического выхода
Исправный экран и слышимый сигнал не подтверждают правильную акустическую мощность. Контроль выполняют подходящим средством измерения по сервисной методике. Проверка может потребоваться после падения головки, ремонта кабеля или замены узла. Самодельный тест по разбрызгиванию жидкости не заменяет количественной оценки и может повредить излучатель. До приобретения уточняют, кто выполняет измерение, какие средства необходимы и как оформляется результат. Это позволяет планировать обслуживание без длительного вывода кабинета из работы.
Комбинированные аппараты
В одном корпусе могут сочетаться ультразвук и электротерапия. Нужно отдельно оценивать каждую функцию и разрешённые варианты совместной работы. Использование головки как электрода в специальном комбинированном режиме возможно только в предусмотренной системе. Наличие второго разъёма не означает, что обе головки излучают одновременно. Для клиники важен реальный сценарий: самостоятельные процедуры, последовательное применение или совместное воздействие. Комплектация должна соответствовать этому сценарию.
Документирование и клинические границы
В записи различают частоту несущей, заполнение, тип головки и условия контакта. Эти сведения позволяют понять техническую сторону процедуры. Они не заменяют показание и оценку исхода. Обещание «глубокого прогрева» без описания условий слишком неопределённо: ткани неоднородны, а глубина не задаётся одной ручкой. Подбор аппаратуры должен обеспечивать контролируемый выход и удобство работы специалиста, а клинические выводы требуют отдельного обоснования для конкретного состояния.
Сценарий: замена головки без пересмотра описания параметров
После установки другой головки на экране может сохраниться знакомое значение интенсивности, но измениться эффективная излучающая площадь. При этом общая акустическая мощность и пространственная структура пучка не обязаны остаться прежними. Проверяют, распознаёт ли система конкретный преобразователь, какие параметры относятся к нему и как выполняется технический контроль. Совместимость разъёма недостаточна. В документации кабинета полезно сохранять идентификатор головки вместе с программой, особенно если аппарат имеет несколько преобразователей с разными частотами и площадью. Это делает техническое описание воспроизводимым.
Отклонения в работе: что проверять сначала
Ниже приведены технические ситуации для организации проверки. Таблица не заменяет инструкцию по эксплуатации и не разрешает продолжать применение неисправного изделия.
| Наблюдение | Что может объяснять ситуацию | Первый безопасный шаг |
|---|---|---|
| Нет устойчивого контакта | Гель, геометрия поверхности, состояние головки | Проверить контакт и разрешённую методику |
| Поверхность головки повреждена | Износ, удар, несовместимая обработка | Вывести принадлежность из применения до оценки |
| Показания не соответствуют прежним | Разная головка или единицы усреднения | Сверить идентификатор, ERA и описание параметра |
Ограничения и безопасность
Ошибки контакта, удержание обычной головки в неподвижном положении вне разрешённой методики и неверное понимание интенсивности могут приводить к нежелательному локальному воздействию. Применимость к конкретной области и состоянию определяет специалист с учётом инструкции. Техническая возможность фонофореза не подтверждает совместимость любого лекарственного средства с ультразвуком: это отдельный клинический и фармацевтический вопрос.
Вопросы и ответы
Можно ли использовать датчик УЗ-сканера вместо терапевтической головки?
Нет. Это разные системы с различным назначением, выходом и управлением.
Почему площадь головки и ERA различаются?
Не вся наружная поверхность одинаково участвует в эффективном излучении. ERA определяют установленным акустическим методом.
Импульсный режим всегда исключает нагрев?
Нет. Средняя мощность, заполнение, длительность и условия контакта имеют значение совместно; слово «импульсный» не гарантирует отсутствия теплового эффекта.
