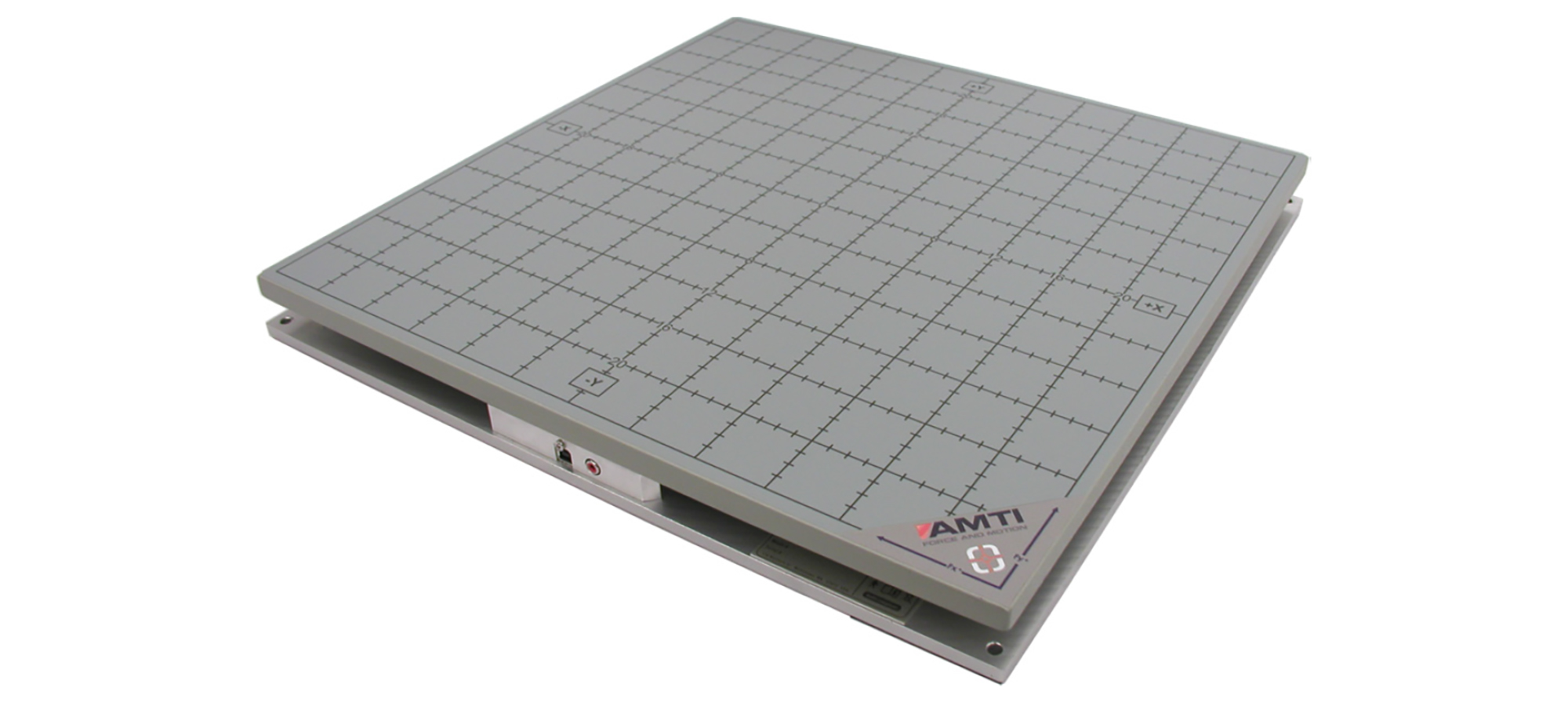

Стабилоплатформа регистрирует механические показатели опоры человека и используется для оценки постурального контроля и тренировки с обратной связью. Классическая силовая платформа позволяет рассчитывать положение центра давления; некоторые системы дополнительно имеют подвижное основание. Центр давления не является прямым измерением центра массы тела. Это различие принципиально для интерпретации графиков и выбора оборудования.
Устройство и принцип работы
Датчики измеряют силы и, в зависимости от конструкции, моменты. По их сочетанию рассчитывается траектория центра давления на опорной поверхности. На результат влияют положение стоп, обувь, зрительные условия, длительность записи, частота дискретизации и фильтрация. Подвижная платформа дополнительно изменяет механические условия опоры. Показатели статической и динамической систем нельзя сравнивать без учёта протокола.
Разновидности и границы применения
| Исполнение или технология | Что меняется в работе |
|---|---|
| Статическая силовая платформа | Основание неподвижно; анализируются колебания и распределение опоры. Она подходит для стандартизируемых тестов в предусмотренных условиях. |
| Динамическая платформа | Основание может наклоняться или иметь регулируемую устойчивость. Показатели описывают реакцию на изменённую опору и зависят от механики устройства. |
| Система тренировки с БОС | Визуальная или звуковая обратная связь помогает выполнять заданное перемещение. Игровая задача должна быть связана с измеряемым параметром, а не только с анимацией. |
Как читать технические характеристики
| Параметр | Что он описывает | Граница интерпретации |
|---|---|---|
| COP | Центр давления опоры | Не совпадает с центром масс тела |
| Частота дискретизации | Темп регистрации сигнала | Не равна эффективной полосе после фильтрации |
| Площадь траектории | Показатель по выбранному алгоритму | Методы расчёта могут давать разные значения |
| Длина траектории | Сумма перемещений COP | Зависит от длительности, фильтра и условий пробы |
Критерии выбора
Измеряемые величины
Уточняют, регистрируются ли силы, моменты, центр давления или только наклон. Эти показатели нельзя обозначать одним общим словом «баланс».
Что запросить для проверки: Описание измерительного принципа.
Протоколы
Нужны условия постановки стоп, зрения, продолжительности и поддержки. Без стандартизации повторное измерение плохо сопоставимо.
Что запросить для проверки: Руководство тестирования.
Точность и обработка
Частота дискретизации, фильтры, разрешение и калибровка влияют на показатели. Большая частота сама по себе не гарантирует клинической полезности.
Что запросить для проверки: Метрологические характеристики.
Безопасность опоры
Оценивают поручни, страховку, высоту входа и допустимую нагрузку. Возможность удержаться за поручень должна учитываться в интерпретации теста.
Что запросить для проверки: Схема безопасного размещения.
Нормативные данные
Уточняют происхождение референсов, возрастную группу и соответствие протоколу. Цветная оценка «норма» не должна быть непрозрачным выводом.
Что запросить для проверки: Описание базы сравнения.
Экспорт и повторяемость
Нужны сохранение условий, сырых или обработанных данных и отчёт. При смене версии ПО важно знать, менялись ли алгоритмы.
Что запросить для проверки: Форматы данных и журнал версий.
Скорость, площадь и длина траектории
Разные показатели описывают разные свойства записи. Площадь зависит от способа расчёта, длина — от фильтрации и длительности, скорость — от временной нормировки. Поэтому нельзя переносить порог из исследования на другую систему без проверки методики. Полезный отчёт указывает условия и определения, позволяя понять происхождение числа.
Обратная связь меняет сам тест
Когда человек видит курсор центра давления, он получает дополнительную информацию и меняет стратегию управления. Тест с обратной связью и без неё оценивает не идентичные условия. Тренировочный прогресс также может включать обучение работе с экраном. Это не обесценивает систему, но требует раздельно документировать оценочные и тренировочные режимы.
Практический разбор
Пациент показывает меньшую длину траектории во втором исследовании. На первый взгляд результат улучшился, но в первом тесте стопы стояли ближе друг к другу, а во втором использовался поручень. Сравнение некорректно. Команда вводит запись положения стоп, зрительных условий, обуви и факта опоры руками. После стандартизации повторные результаты становятся интерпретируемыми. Этот пример показывает, что качество протокола может быть важнее числа графиков в отчёте.
Центр давления и центр массы
Центр давления — результат распределения реакции опоры. Он участвует в механизме управления равновесием и может перемещаться иначе, чем центр массы. Поэтому надпись «центр тяжести» в интерфейсе требует уточнения метода. Если система оценивает его косвенно, должны быть известны модель и ограничения расчёта.
Длительность и фильтрация
Длина траектории растёт с длительностью записи и зависит от высокочастотных компонентов. Фильтр может уменьшить шум, но также изменить показатель. Для сравнения необходимо одинаковое время и обработка. Нельзя считать два результата сопоставимыми только потому, что оба выражены в миллиметрах.
Поручни и страховка
Опора рукой меняет механические условия и может существенно повлиять на запись. При этом безопасность важнее сохранения формального протокола. Если поддержка потребовалась, событие отмечают и интерпретируют соответственно. Страховочная система должна предотвращать падение, не создавая неучтённую постоянную опору, если это требуется тестом.
Референсные диапазоны
Нормативы зависят от возраста, процедуры и аппарата. Цветная зона на экране не должна восприниматься как универсальная граница болезни. Уточняют происхождение базы и критерии включения. Если пациент не соответствует группе сравнения, вывод формулируют осторожно и опираются на клинические данные.
Тренировка и оценка
Игровая обратная связь изменяет стратегию движения и внимание. Поэтому тренировочные баллы нельзя безусловно использовать как диагностическую шкалу. Для оценки динамики выделяют стандартизированный тест, а для тренировки — отдельные задачи. Такая структура помогает понять, улучшилось ли выполнение конкретной игры или более общая функция.
Почему нельзя сравнивать два отчёта только по площади
Площадь колебаний может вычисляться как площадь доверительного эллипса, оболочки траектории или по другому алгоритму. Даже при одной исходной записи эти величины не обязаны совпадать. Длительность пробы, частота дискретизации и фильтрация также влияют на итог. Если учреждение меняет программу, полезно проверить расчёт на сохранённых тестовых данных и выяснить, изменились ли определения показателей. Нельзя объяснять скачок результата состоянием пациента, пока не исключено изменение методики. Для долговременного наблюдения сохраняют не только PDF-отчёт, но и доступные исходные данные с описанием условий регистрации.
Сценарий: стабильная платформа, нестабильная методика
При повторном обследовании сотрудник меняет положение стоп и разрешает держаться за поручень. Траектория становится меньше, но сравнение с первой пробой теряет прежний смысл. Поручень добавляет внешнюю опору, а площадь основания и положение стоп меняют механические условия. Аналогично работают изменение зрительной фиксации, обуви и инструкции участнику. Решение заключается в стандартизации протокола, а не в поиске более сложного индекса. Если условия пришлось изменить ради безопасности, это отражают в записи и не объединяют результаты как полностью сопоставимые.
Диагностическая платформа и тренажёр равновесия
В тренажёре приоритетом может быть интерактивная задача с регулируемой сложностью. Диагностическая система должна дополнительно обеспечивать определённую измерительную точность, воспроизводимость и прозрачные алгоритмы. Одна платформа иногда выполняет обе функции, но это проверяют по документации. Игровые баллы не следует превращать в диагностическую шкалу без соответствующего обоснования. При закупке разделяют требования к безопасности тренировки, качеству измерения и экспорту результатов. Калибровка датчиков и проверка программного расчёта относятся к разным уровням контроля и не заменяют друг друга.
Калибровка нагрузки и вычисление центра давления
Силовая платформа регистрирует компоненты нагрузки и, в соответствующей конструкции, моменты. Координаты центра давления рассчитываются из этих сигналов с учётом геометрии и системы координат. Поэтому ошибка нуля или отдельного канала способна повлиять на итоговую траекторию. Калибровочная процедура должна соответствовать конкретной модели; случайное размещение известного груза не заменяет весь регламент. Проверяют также ориентацию осей в программном отчёте: поворот платформы или изменение положения пользователя меняет смысл направлений. При малой вертикальной нагрузке вычисляемые координаты могут становиться менее устойчивыми, поэтому область допустимой регистрации важна вместе с максимальной нагрузкой.
Отклонения в работе: что проверять сначала
Ниже приведены технические ситуации для организации проверки. Таблица не заменяет инструкцию по эксплуатации и не разрешает продолжать применение неисправного изделия.
| Наблюдение | Что может объяснять ситуацию | Первый безопасный шаг |
|---|---|---|
| Резко выросли колебания | Положение стоп, зрительные условия, контакт | Проверить воспроизводимость пробы до трактовки |
| Ноль сместился | Нагрузка при обнулении или дрейф | Повторить штатную процедуру нулевой установки |
| Экспорт отличается от отчёта | Единицы, фильтрация, алгоритм | Сверить описание формата и обработки |
Ограничения и безопасность
Стабилоплатформа не ставит диагноз по одной траектории и не определяет единственную причину нарушения равновесия. На результат влияют зрение, соматосенсорная система, вестибулярная функция, внимание, страх падения и опорно-двигательные ограничения. Тестирование требует безопасной страховки и клинической интерпретации. Подвижную опору используют только в разрешённых условиях.
Вопросы и ответы
Центр давления — это центр тяжести?
Нет. Это точка приложения результирующей реакции опоры; её движение связано с постуральным управлением, но не совпадает с центром массы.
Платформа определяет причину головокружения?
Не самостоятельно. Результат рассматривают вместе с клиническим обследованием.
Можно сравнить два разных аппарата?
Только при сопоставимых измерительных принципах, протоколах и обработке; одинаковое название показателя этого не гарантирует.
