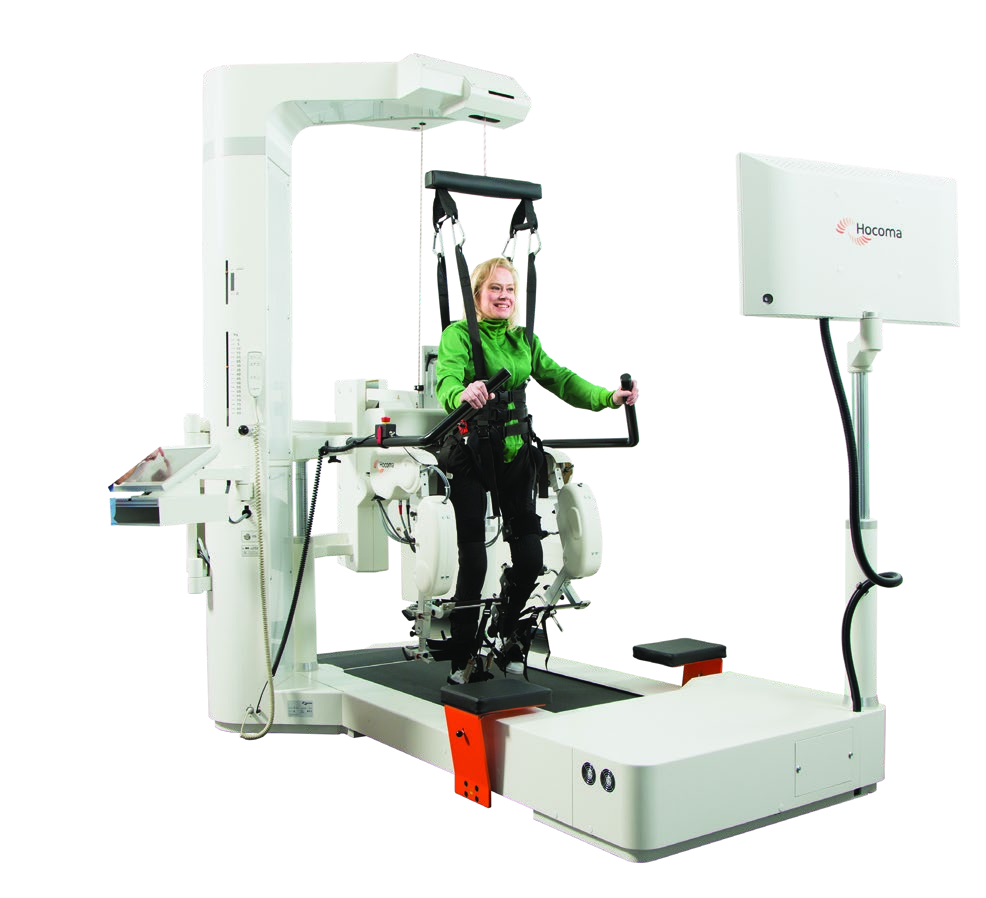

Роботизированный тренажёр ходьбы помогает организовать многократное выполнение шаговых движений с заданной поддержкой. Система может сочетать дорожку, разгрузку массы тела, приводимые ортезы или платформы для стоп, датчики и обратную связь. Её задача — обеспечить управляемую тренировочную среду. Число выполненных шагов не равно самостоятельной ходьбе вне аппарата, поэтому технические показатели связывают с функциональными целями реабилитации.
Устройство и принцип работы
Контроллер согласует движение опорной поверхности, помощь приводов и разгрузку. В ортезной системе механические звенья связаны с сегментами конечностей; в системе с конечными эффекторами движение задаётся через опоры стоп. Эти подходы создают разные ограничения и свободы. Датчики могут оценивать взаимодействие с пациентом, однако степень фактического участия зависит от алгоритма и настройки, а не только от наличия экрана с игрой.
Разновидности и границы применения
| Исполнение или технология | Что меняется в работе |
|---|---|
| Ортезная система на дорожке | Приводимые звенья направляют движение суставов при ходьбе по движущемуся полотну. Важны антропометрическая подгонка и согласование с разгрузкой. |
| Система с опорами стоп | Траектория задаётся через платформы. Суставы выше стоп участвуют в движении с иной степенью свободы; такую систему нельзя оценивать по тем же признакам, что жёсткий ортез. |
| Мобильная поддержка ходьбы | Некоторые комплексы обеспечивают разгрузку при движении по залу без приводного управления каждым суставом. Это иной уровень роботизации и другая тренировочная задача. |
Как читать технические характеристики
| Параметр | Что он описывает | Граница интерпретации |
|---|---|---|
| Разгрузка массы | Поддержка подвесной системой | Не равна активности пациента |
| Направляющее усилие | Степень участия привода по алгоритму | Шкалы разных систем несопоставимы автоматически |
| Скорость дорожки | Линейное движение полотна | Не характеризует самостоятельную ходьбу вне устройства |
| Симметрия цикла | Сопоставление фаз и сегментов | Зависит от датчиков и способа нормирования |
Критерии выбора
Целевая группа
Определяют функциональные ограничения, антропометрию и необходимый уровень поддержки. Самая сложная система не обязательно нужна пациентам с сохранной самостоятельной ходьбой.
Что запросить для проверки: Критерии включения производителя.
Биомеханика
Сравнивают управляемые степени свободы и допустимые движения таза. Ограничение одной плоскости может быть принципиальным для конкретной задачи.
Что запросить для проверки: Описание кинематики.
Разгрузка массы тела
Уточняют динамическую или иную компенсацию, диапазон и точность. Подвесная страховка и активная разгрузка выполняют разные функции.
Что запросить для проверки: Характеристики подвеса.
Помощь по потребности
Проверяют, как аппарат определяет необходимость поддержки и как отображает вклад пациента. Термин assist-as-needed требует объяснения алгоритма.
Что запросить для проверки: Описание режимов помощи.
Подготовка пациента
Время переноса, подгонки манжет и фиксации может превышать время изменения программы. Нужны обученный персонал и подходящий подъёмник, если предусмотрен.
Что запросить для проверки: Демонстрация полного сеанса без назначения дозы.
Результаты и сервис
Отчёты, экспорт, обучение и техническая поддержка должны быть доступны отделению. Показатели аппарата сопоставляют с независимой оценкой функции.
Что запросить для проверки: Определения метрик и план обслуживания.
Траектория и вариативность
Жёстко повторяемая траектория удобна для стандартизации, но реальные шаги включают адаптацию к среде. Поэтому оценивают, какие отклонения система допускает и как изменяется помощь. Техническое разнообразие не самоцель: оно должно соответствовать этапу реабилитации. В описании режима полезно отделять управляемое движение от движения, которое пациент выполняет самостоятельно.
Почему нужна независимая оценка
Улучшение игрового результата может отражать освоение конкретного интерфейса. Для оценки восстановления используют клинически обоснованные показатели вне устройства и сопоставимые условия тестирования. Отчёт робота полезен для документирования объёма и параметров работы, но не заменяет оценку активности и участия в повседневной жизни.
Практический разбор
Центр планирует роботизированную ходьбу для взрослых и детей. В базовом предложении указан широкий диапазон роста, но детские манжеты и настройка длины бедра доступны только отдельным модулем. Команда проверяет не только рост, но и конкретные антропометрические границы. Затем моделирует перенос пациента и смену конфигурации между сеансами. Если модуль не входит в комплект, заявленная универсальность не соответствует реальной поставке. В итоговой спецификации отдельно фиксируют взрослую и детскую оснастку, обучение и места хранения.
Разгрузка и страховка
Система подвеса может только предотвращать падение либо активно компенсировать часть массы. Эти функции различаются. При активной разгрузке важно, как она изменяется при вертикальных перемещениях и шагах. Постоянное натяжение и динамическое управление создают разные условия. Для выбора нужен полный принцип работы, а не одна цифра грузоподъёмности.
Подгонка ортезов
Длина бедра и голени, положение манжет и суставных осей определяют взаимодействие робота с телом. Ошибка может сохраняться при внешне аккуратной фиксации. Поэтому обучение включает проверку посадки в движении. Детская конфигурация обычно требует отдельной оснастки и размеров, которые нельзя заменить взрослыми манжетами с более сильным затягиванием.
Алгоритм помощи
Помощь по потребности предполагает определённый критерий, по которому система увеличивает или уменьшает поддержку. Нужно знать, что измеряется: отклонение траектории, усилие или другой сигнал. Название режима без объяснения не позволяет понять участие пациента. В отчёте желательно сохранять уровень помощи вместе с объёмом работы.
Рабочий цикл отделения
Время переноса, фиксации, настройки и очистки влияет на число доступных сеансов. Установка с быстрым запуском программы может всё равно требовать длительной подготовки. Проверяют совместимость подъёмника, хранение манжет и маршруты персонала. Планирование только по времени движения дорожки завышает ожидаемую пропускную способность.
Перенос навыка
Роботизированная среда обеспечивает повторяемость, но повседневная ходьба включает повороты, препятствия и двойные задачи. Поэтому программа реабилитации оценивает перенос вне устройства. Улучшение параметров на дорожке не следует автоматически объявлять независимой ходьбой. Технический отчёт и функциональная оценка дополняют друг друга.
Как отделить тренировочную помощь от измеряемого участия
Уменьшение поддержки часто воспринимается как очевидное улучшение, но для такого вывода необходимо знать, что именно изменено. В одной системе параметр регулирует жёсткость сопровождения траектории, в другой — долю помощи привода или условия её включения. На результат также влияют разгрузка массы, скорость полотна и настройка ортезов. Поэтому сопоставление двух сеансов начинают с одинакового описания конфигурации. График усилий полезен, когда известны оси, знак, нормирование и способ обработки. Цветная диаграмма без этих сведений может создавать впечатление точной оценки, не позволяя воспроизвести её смысл.
Планирование помещения вокруг пациента
Габарит установки не равен необходимой площади помещения. Вокруг нужны зоны подвода кресла, пересаживания, работы специалистов и аварийного доступа. Проверяют высоту помещения с учётом подвеса, допустимую нагрузку на основание, размещение кабелей и обзор пациента. Сценарий освобождения при неисправности привода должен быть выполним в реальном помещении, а не только на демонстрационной площадке. Обучение персонала включает последовательность установки и снятия, проверку фиксации, коммуникацию между сотрудниками и доступ к остановке. Число необходимых сотрудников определяется конкретной системой, пациентом и локальной организацией безопасности.
Что означает совместимость детского или взрослого комплекта
Комплект может включать ортезы, манжеты и регулируемые звенья, но названия «взрослый» и «детский» недостаточно. Сопоставляют допустимые длины сегментов, массу, размеры опор и диапазоны суставной геометрии. Наличие комплекта на складе не означает, что он входит в предлагаемую поставку или совместим с конкретной версией устройства. В спецификации фиксируют точные принадлежности, условия их смены и необходимость дополнительного обучения. Износ мягких элементов особенно важен: изменение толщины и удерживающих свойств способно изменить посадку при тех же числах на механических шкалах.
Выбор отчётности до закупки
Стоит заранее определить, какие данные нужны врачу, специалисту по реабилитации и инженеру. Первому важна клиническая интерпретация, второму — воспроизводимость задания, третьему — состояние системы. Один общий показатель не решает все задачи. Проверяют наличие раздельных записей настроек, результатов и технических событий. Если экспорт зависит от дополнительной лицензии, это включают в состав поставки. При смене версии программы должна сохраняться возможность прочитать прежний архив.
Отклонения в работе: что проверять сначала
Ниже приведены технические ситуации для организации проверки. Таблица не заменяет инструкцию по эксплуатации и не разрешает продолжать применение неисправного изделия.
| Наблюдение | Что может объяснять ситуацию | Первый безопасный шаг |
|---|---|---|
| Шаг выглядит симметричным, перенос функции неясен | Высокая поддержка и ограниченная оценка | Разделить результат внутри системы и функциональную оценку вне её |
| Изменилось взаимодействие с ортезом | Посадка, длины звеньев, фиксация | Повторно настроить механическую геометрию |
| Данные сеансов несравнимы | Разная помощь или разгрузка | Сопоставлять только при известной конфигурации |
Ограничения и безопасность
Риски связаны с падением, давлением манжет, несоответствием суставных осей, переносимостью вертикального положения и превышением допустимой нагрузки. Отбор пациента и тренировочную программу определяет реабилитационная команда. Автоматизированная помощь не отменяет наблюдения. Клинические результаты зависят от диагноза, стадии, сочетания вмешательств и целей; универсальное обещание восстановления ходьбы некорректно.
Вопросы и ответы
Робот заменяет специалиста?
Нет. Он поддерживает повторяемость движения, но не выполняет полноценную клиническую оценку и не выбирает цели.
Больше шагов означает лучший результат?
Не обязательно. Важны качество участия, перенос навыка и функциональные исходы.
Подвес и разгрузка одно и то же?
Подвес может страховать от падения; разгрузка дополнительно уменьшает поддерживаемую пациентом массу. Возможности уточняют по конструкции.
