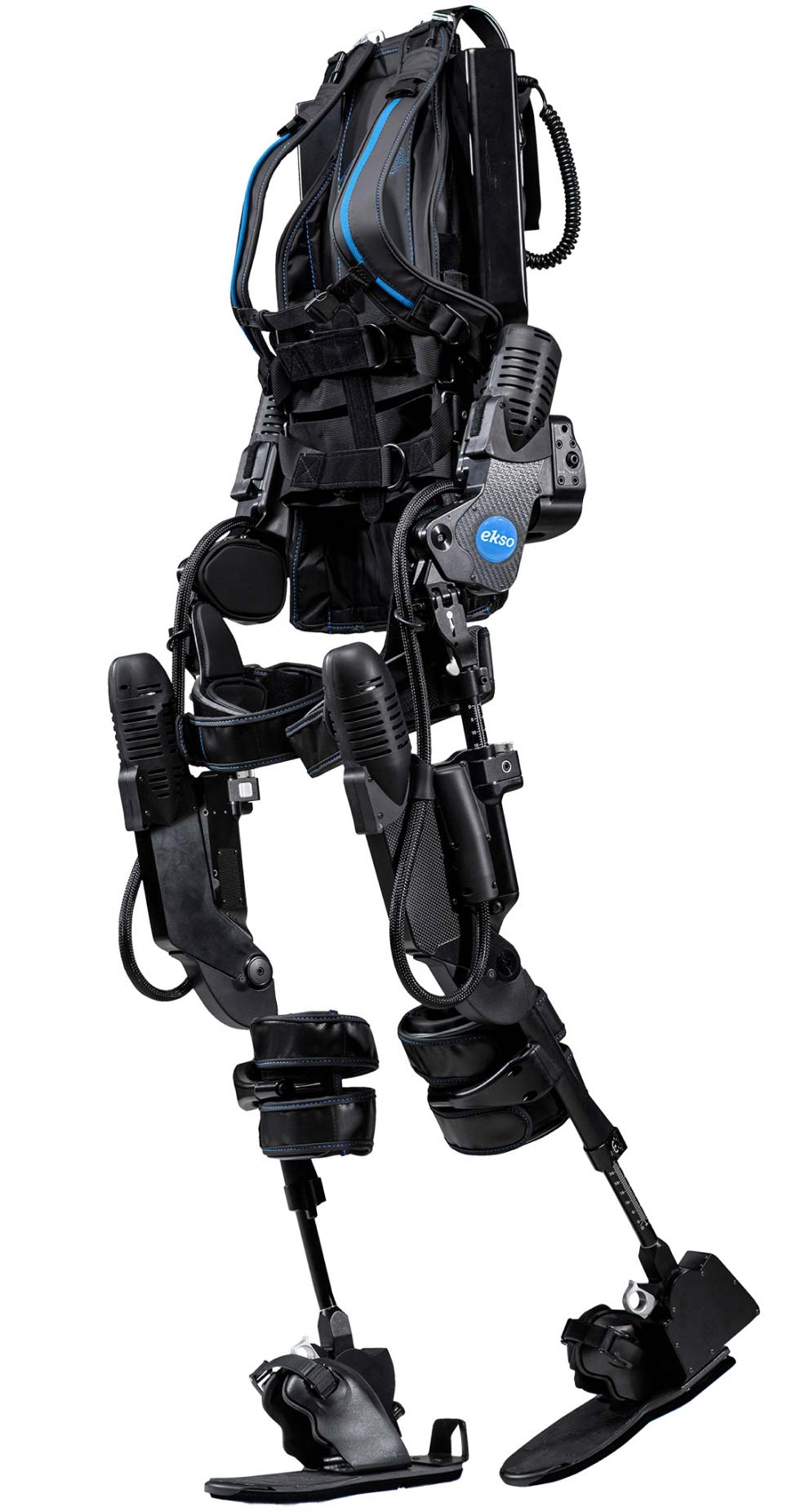

Реабилитационный экзоскелет — носимая внешняя механическая система, которая поддерживает или создаёт движения в рамках реабилитационной программы. Здесь рассматриваются медицинские системы для нижних конечностей. Их следует отличать от промышленных устройств снижения нагрузки и от персональных средств повседневного передвижения. Клинический экзоскелет может использоваться только обученной командой и не обязательно разрешён для самостоятельного домашнего применения.
Устройство и принцип работы
Каркас соединяется с телом через манжеты и опоры; приводы создают моменты в заданных суставах. Датчики положения, нагрузки и ориентации помогают контроллеру определять фазу движения и условия запуска шага. Поддержка может быть фиксированной или адаптируемой. Безопасность зависит от совпадения механических и анатомических осей, посадки и возможностей пациента управлять равновесием в предусмотренной конфигурации.
Разновидности и границы применения
| Исполнение или технология | Что меняется в работе |
|---|---|
| Клинический приводной экзоскелет | Предназначен для тренировок под наблюдением. Настройки помощи и отчёты поддерживают работу специалиста; это не автоматическое средство самостоятельной ходьбы для любого пользователя. |
| Персональная медицинская система | Имеет отдельные критерии отбора, обучение и условия среды. Разрешение для одной категории пользователей нельзя переносить на другую модель. |
| Пассивная поддержка | Механические элементы без активного привода могут перераспределять нагрузку, но не выполняют те же функции, что моторизованная реабилитационная система. |
Как читать технические характеристики
| Параметр | Что он описывает | Граница интерпретации |
|---|---|---|
| Момент привода | Механическая помощь суставу | Не описывает качество походки сам по себе |
| Масса системы | Общая масса устройства | Распределение по сегментам влияет отдельно |
| Запас батареи | Работа в заявленном сценарии | Реальные условия и износ меняют автономность |
| Диапазон антропометрии | Совместимость по размерам сегментов | Один рост не подтверждает подходящую посадку |
Критерии выбора
Назначение и среда
Разделяют клиническую тренировку и личное использование. Проверяют ограничения по поверхности, уклону и необходимой поддержке.
Что запросить для проверки: Инструкция применения.
Антропометрия
Рост и масса — только начало. Важны длины сегментов, ширина таза и диапазон регулировки; неподходящая геометрия не исправляется затягиванием ремней.
Что запросить для проверки: Размерная карта.
Степень помощи
Уточняют управляемые суставы, режимы одной и обеих ног и способ изменения поддержки. Наличие моторов не означает одинакового вклада пациента.
Что запросить для проверки: Описание режимов.
Баланс и страховка
Проверяют необходимость ходунков, костылей или помощи специалиста. Экзоскелет не следует считать самобалансирующимся без прямого подтверждения.
Что запросить для проверки: Требования к вспомогательным средствам.
Питание и остановка
Нужны понятное поведение при разряде, аварийной остановке и отказе. Состояние батареи контролируют до использования.
Что запросить для проверки: Алгоритм безопасного прекращения.
Подготовка команды
Обучение, перенос, надевание и технический осмотр входят в рабочее время. Оценивают доступность расходных мягких элементов и сервис.
Что запросить для проверки: План обучения и обслуживания.
Совпадение осей и мягкие ткани
Механический шарнир должен располагаться в предусмотренном отношении к суставу. При движении мягкие ткани и ремни могут смещаться; поэтому начальная посадка не единственная проверка. Следят за контактом и давлением в течение работы. Слишком тугая фиксация не является универсальным решением смещения и способна создавать собственный риск.
Как интерпретировать отчёт
Время ходьбы, число шагов и степень поддержки описывают выполненную тренировку. Для оценки результата важно знать, с какой помощью достигнуты показатели. Увеличение дистанции при существенно большей поддержке не эквивалентно росту самостоятельности. Отчёт используют вместе с функциональными тестами и клиническими целями.
Практический разбор
Центр выбирает экзоскелет для смешанной группы пациентов. На демонстрации аппарат подходит по росту, но одному пользователю не хватает диапазона настройки голени. Попытка компенсировать это положением манжеты создаёт несоответствие осей. Команда отклоняет такую посадку и уточняет размерные ограничения. Параллельно оценивают свободный маршрут в зале, места разворота и наличие требуемой опоры. Итоговая пригодность определяется сочетанием антропометрии, клинического отбора и среды, а не рекламным диапазоном роста.
Приводы и степени свободы
Наличие приводов в тазобедренных и коленных суставах не означает активного управления всеми движениями тела. Голеностоп, таз и туловище могут иметь другие способы поддержки. Поэтому оценивают полный набор управляемых и пассивных степеней свободы. Это определяет требования к пациенту и вспомогательной опоре.
Запуск шага
Шаг может запускаться по действию пациента, переносу массы или команде специалиста. Эти режимы требуют разных возможностей пользователя. Важно понять, как система распознаёт намерение и предотвращает непреднамеренный запуск. Демонстрация должна включать не только ходьбу вперёд, но и остановку, подготовку к посадке и безопасное завершение.
Аккумулятор и отказ
Время автономной работы зависит от нагрузки и режима, поэтому паспортная оценка не равна гарантированной продолжительности любого сеанса. Уточняют индикацию остатка, ограничения при разряде и порядок безопасного выхода. Персонал должен знать действия при отказе без импровизации. Проверка батарей входит в ежедневную готовность.
Контактные элементы
Манжеты передают усилия через мягкие ткани. Состояние кожи, чувствительность и форма конечности влияют на переносимость. Осмотр после работы важен, даже если пациент не жалуется. Мягкие вкладыши и ремни должны быть совместимы и правильно очищаться. Случайная прокладка может изменить посадку и положение осей.
Клиническая и персональная модель
Разрешение использования в реабилитационном центре не означает пригодности для самостоятельной прогулки. Различаются обучение, среда, вспомогательные средства и критерии отбора. В описании оборудования эти назначения следует разделять. Экзоскелет — часть организованного процесса, а не универсальная замена кресла-коляски.
Сценарий: устройство подходит по росту, но посадка неверна
У экзоскелета длина бедренного и голенного звеньев должна согласовываться с пользователем. При подходящем общем росте пропорции могут выходить за диапазон одного из сегментов. Смещение механического шарнира относительно анатомического сустава меняет контакт и передачу усилия. Компенсировать это сильным затягиванием ремней некорректно. Оценивают также ширину таза, доступность опор, положение стоп и возможность безопасного надевания. Предварительная антропометрическая проверка экономит время, но окончательная совместимость определяется обученным персоналом по инструкции и клиническим ограничениям.
Как понимать автоматическое распознавание шага
Начало движения может определяться переносом массы, сигналом датчиков, командой оператора или их сочетанием. Каждый вариант предъявляет свои требования к пользователю и страхующему специалисту. Автоматика не устраняет необходимость понимать условия запуска: случайное изменение опоры может восприниматься системой как команда либо, наоборот, не приводить к ожидаемому шагу. На обучении разбирают штатные переходы состояний, задержки, отмену команды и поведение после остановки. Особенно важно различать остановку движения приводов и гарантированное устойчивое положение всей системы.
Эксплуатационные данные и клинические выводы
Количество шагов, время вертикального положения и пройденная дистанция помогают описать сеанс. Они не показывают автоматически степень самостоятельности вне экзоскелета. Для интерпретации нужны настройки помощи, используемые опоры, участие персонала и условия маршрута. Сравнивая программы, нельзя объединять шаги с разным уровнем поддержки как равнозначные. Технический журнал полезен и для инженера: повторяющиеся ошибки батареи, датчиков или приводов требуют анализа независимо от внешне успешного завершения занятия. Экспорт должен сохранять версию программного обеспечения и идентификатор устройства.
Кабинетное и самостоятельное применение
Экзоскелет для работы с обученным персоналом в реабилитационном учреждении не становится устройством самостоятельного повседневного применения после освоения нескольких сеансов. Назначение определяет допустимые условия, наблюдение, вспомогательные опоры и ограничения среды. Условия лестниц, улицы, влажных покрытий и пересаживания должны быть прямо предусмотрены, если такой сценарий планируется. В техническом задании нужно указать реальный маршрут использования. Это позволяет оценить массу, автономность, транспортировку и сопровождение в правильном контексте, не превращая демонстрационные возможности в обещание независимой мобильности.
Отклонения в работе: что проверять сначала
Ниже приведены технические ситуации для организации проверки. Таблица не заменяет инструкцию по эксплуатации и не разрешает продолжать применение неисправного изделия.
| Наблюдение | Что может объяснять ситуацию | Первый безопасный шаг |
|---|---|---|
| Срабатывает остановка на фазе шага | Посадка, опора, распознавание движения | Выяснить событие по журналу и инструкции |
| Батарея разряжается быстрее | Износ, нагрузка, температура | Проверить условия и сервисный статус |
| Поддержка ощущается несогласованной | Калибровка и геометрия суставов | Повторно проверить настройку обученным персоналом |
Ограничения и безопасность
Ключевые риски — падение, повреждение кожи, нежелательная нагрузка на суставы и кости, несоответствие посадки и нарушение работы привода. Отбор требует оценки состояния опорно-двигательного аппарата и способности участвовать в тренировке. Показания и противопоказания зависят от модели. Возможность сделать шаг в устройстве не гарантирует восстановления независимой ходьбы без него.
Вопросы и ответы
Экзоскелет удерживает равновесие сам?
Не всегда. Многие системы требуют вспомогательной опоры и наблюдения; это проверяют по конкретной модели.
Можно ли купить клинический аппарат для дома?
Назначение, обучение и условия эксплуатации могут исключать такое использование.
Чем отличается от робота на дорожке?
Носимая система движется вместе с пациентом; стационарный робот имеет другую опору, кинематику и организацию разгрузки.
